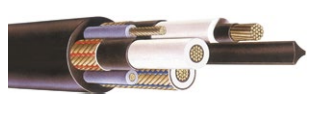

Type 409 1.1-22 kV Kabel Tambang Fleksibel Tahan Abrasi & Cuaca dengan Pelindung Kevlar® untuk Pompa, Excavator & Alat Berat
Tipe 409 1.1-22 kV
Deskripsi Kabel
Kabel layar komposit kelas 2 dengan pilot sentral.
Aplikasi
Kabel trailing heavy-duty dengan fleksibilitas baik dan ketahanan tinggi terhadap abrasi serta cuaca. Cocok digunakan untuk pompa, shovel, dragline, blasthole drill, dan lain-lain. Untuk performa yang lebih baik, semua kabel (kecuali 409.1 di bawah 50 mm²) dilengkapi dengan selubung anyaman Kevlar® berbahan polyaramid untuk ketahanan luar biasa terhadap robekan dan tusukan. Kabel dirancang untuk trailing dan sebagian besar aplikasi reeling.
Persetujuan / Sertifikasi
AS/NZS 2802
Perilaku terhadap Api dan Nyala
Tahan api / Fire retardant
Rentang Suhu Operasi
Suhu maksimum: +90°C
Suhu minimum: -25°C
Fleksibilitas
Fleksibel
Ketahanan terhadap
Paparan kimia: Sangat baik / Sering
Benturan mekanis: Berat
Paparan air: Perendaman / Penutup sementara
Radiasi matahari dan cuaca: Sangat baik / Sering

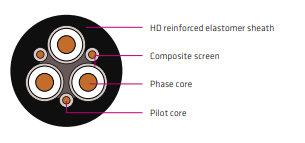

Desain Kabel
Inti daya: Layar komposit dengan pilot tunggal yang dapat diperluas
Konduktor: Tembaga timah, tiga inti + pilot sentral
Pita konduktor:
1.1/1.1 kV – poliester
≥3.3 kV – layar semikonduktif
Isolasi: EPR Kelas 2 (R-EP-90)
Pita isolasi:
1.1/1.1 kV – tekstil terlindungi
≥3.3 kV – layar semikonduktif
Layar: Layar komposit (earth) dari kawat tembaga timah annealed dan benang poliester
Warna inti: Merah, putih, biru
Pilot: Tunggal, di pusat kabel
Resistansi DC maksimum:
3 Ω/100 m untuk inti daya ≤35 mm²
2 Ω/100 m untuk inti daya >35 mm²
Selubung: HD-85-PCP heavy duty, dengan reinforcement anyaman Kevlar® (opsional)
Kondisi Pemasangan
Udara bebas
Peralatan bergerak
Kabel Kelas 2 menggunakan bahan isolasi dan selubung standar.
Untuk aplikasi performa tinggi, terutama operasi reeling.

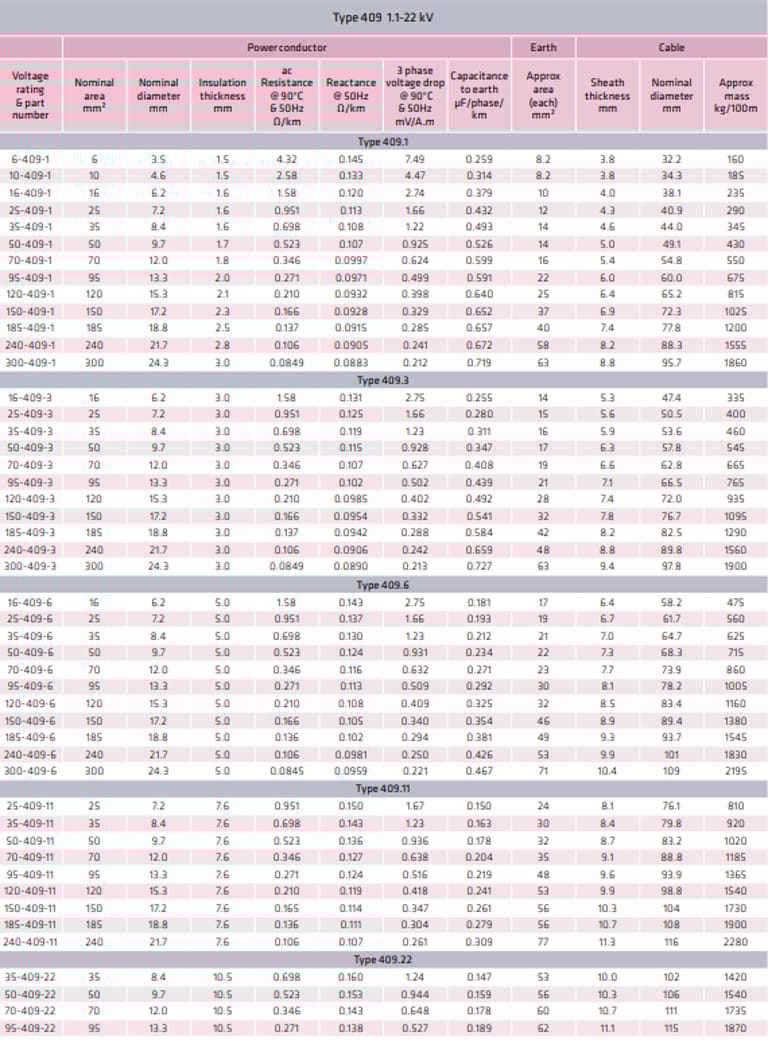

Physical & electrical characteristics
Dalam dunia pertambangan dan konstruksi di Indonesia, kebutuhan akan kabel yang fleksibel, tahan abrasi, dan mampu bekerja dalam kondisi ekstrem sangat tinggi. Salah satu solusi unggulan adalah Type 409 1.1-22 kV, kabel tambang heavy-duty yang dirancang khusus untuk pompa, excavator, dragline, blasthole drill, dan alat berat lainnya.
Apa itu Kabel Type 409 1.1-22 kV dan Apa Kelebihannya?
Type 409 adalah kabel Class 2 composite screened dengan pilot sentral, dirancang untuk kondisi ekstrim di pertambangan. Kabel ini memiliki beberapa keunggulan utama:
Fleksibilitas tinggi: Memungkinkan penggunaan pada peralatan yang bergerak, termasuk reeling dan trailing applications.
Tahan abrasi dan cuaca: Pelindung Kevlar® memberikan perlindungan terhadap robekan, potongan, dan paparan cuaca ekstrem.
Tahan api: Memenuhi standar AS/NZS 2802 dan bersifat fire retardant, aman untuk lingkungan kerja industri.
Kinerja kimia dan mekanis: Resisten terhadap paparan bahan kimia, benturan mekanis, air, dan radiasi UV.
Dengan kombinasi kekuatan mekanis dan stabilitas listrik, Type 409 menjadi pilihan ideal untuk peralatan tambang dan alat berat di lapangan terbuka maupun bawah tanah.
Di Mana Kabel Type 409 Digunakan?
Type 409 dirancang untuk alat berat dan aplikasi tambang, termasuk:
Pompa industri dan tambang: Memastikan pasokan listrik stabil untuk pompa air, slurry, dan sistem pemompaan tambang.
Excavator dan shovel: Mendukung peralatan penggalian dengan pergerakan tinggi di lapangan terbuka.
Dragline dan blasthole drill: Tahan terhadap abrasi dari tanah dan batuan.
Reeling dan trailing cable: Digunakan pada kabel bergerak yang memerlukan fleksibilitas tinggi.
Bagaimana Cara Instalasi Kabel Type 409?
Untuk instalasi yang optimal:
Pilih tipe kabel sesuai kebutuhan tegangan dan arus (misal 409.1 untuk <11 kV, 409.22 untuk >11 kV).
Hindari kelokan tajam: Meskipun fleksibel, radius tekuk minimum harus diperhatikan agar tidak merusak isolasi.
Gunakan pelindung tambahan untuk area sangat abrasif: Meski sudah memiliki Kevlar®, beberapa kondisi ekstrem mungkin memerlukan sleeve tambahan.
Periksa koneksi pilot dan core: Pastikan sambungan tetap kuat untuk sinyal kontrol.
Rutin inspeksi visual dan pengukuran resistansi: Deteksi dini mencegah kerusakan besar.
FAQ: Pertanyaan Umum Tentang Type 409
Apakah Type 409 cocok untuk lingkungan basah atau tergenang air?
Ya. Kabel ini resisten terhadap paparan air, termasuk perendaman sementara, sehingga ideal untuk pompa tambang.
Bisakah kabel ini digunakan untuk reeling cable?
Ya. Semua tipe Type 409 (kecuali 409.1 <50 mm²) memiliki Kevlar® braid yang mendukung aplikasi reeling.
Apakah kabel ini tahan terhadap bahan kimia tambang?
Sangat baik. Kabel ini dirancang untuk paparan kimia frekuent yang biasa ditemui di tambang batubara, nikel, dan emas.
Apa perbedaan Type 409 dengan Type 241SF untuk aplikasi pompa?
Type 409 memiliki tahanan abrasi lebih tinggi, tegangan lebih besar hingga 22 kV, dan dirancang untuk alat berat. Type 241SF lebih cocok untuk feeder kabel atau monorail.
Bagaimana umur pakai kabel ini di kondisi ekstrem?
Dengan pemeliharaan rutin, Type 409 dapat bertahan lebih dari 5–7 tahun di lapangan terbuka atau bawah tanah.
Studi Kasus: Penggunaan Type 409 di Indonesia
Tambang Batubara Kalimantan Selatan: Type 409.3 digunakan untuk pompa utama dan excavator besar, mengurangi downtime akibat kerusakan kabel hingga 40%.
Tambang Nikel Sulawesi: Type 409.6 digunakan sebagai trailing cable untuk dragline, menahan abrasi dan UV selama musim hujan dan panas.
Proyek Konstruksi Infrastruktur Papua: Type 409.1 dipasang pada pompa air proyek jembatan, terbukti stabil dan aman untuk operasi jangka panjang.
Tips Memilih Type 409 yang Tepat
Tentukan tegangan dan arus alat.
Pilih tangguh terhadap abrasi dan cuaca sesuai lingkungan kerja.
Gunakan tabel perbandingan tipe kabel untuk menentukan versi 409 yang paling efisien.
Perhatikan radius tekuk minimum dan metode pemasangan (trailing vs reeling).
Jika Anda bekerja di tambang atau konstruksi skala besar, jangan kompromikan keamanan dan efisiensi alat berat Anda. Pilih Type 409 1.1-22 kV, kabel heavy-duty fleksibel dengan Kevlar® yang terbukti tahan abrasi, cuaca, dan kondisi ekstrem.
Hubungi distributor resmi Type 409 di Indonesia sekarang untuk konsultasi teknis dan penawaran harga sesuai kebutuhan proyek Anda.
