Solusi Andal Kabel Type 210 1.1kV: Teknologi Terdepan untuk Mengatasi Tantangan Ekstrem Industri Pertambangan Indonesia dengan Daya Tahan Tinggi dan Fleksibilitas Unggul

Pendahuluan: Revolusi Teknologi Kabel untuk Industri Pertambangan Modern

Indonesia sebagai salah satu negara dengan kekayaan mineral terbesar di dunia menghadapi tantangan besar dalam mengoptimalkan operasi pertambangan. Dari tambang emas Freeport di Papua hingga tambang batubara Kalimantan, industri pertambangan Tanah Air membutuhkan infrastruktur kelistrikan yang mampu bertahan dalam kondisi ekstrem. Di tengah tantangan lingkungan yang keras, kelembapan tinggi, debu mineral, dan fluktuasi suhu yang drastis, pemilihan kabel listrik yang tepat menjadi faktor krusial untuk menjamin kontinuitas operasional.

Kabel Type 210 1.1kV hadir sebagai jawaban atas kebutuhan tersebut. Produk inovasi dari Feichun ini dirancang khusus untuk menghadapi kondisi pertambangan yang menantang, tidak hanya di Queensland Australia tetapi juga sangat relevan dengan kondisi pertambangan Indonesia. Dengan spesifikasi teknis yang memenuhi standar internasional AS/NZS 1802:2003, kabel ini menawarkan kombinasi sempurna antara daya tahan, fleksibilitas, dan keamanan operasional.

Artikel ini akan mengupas tuntas segala aspek teknis Kabel Type 210 1.1kV, mulai dari konstruksi hingga aplikasi praktisnya di lapangan, serta memberikan panduan komprehensif untuk instalasi dan perawatan yang optimal.

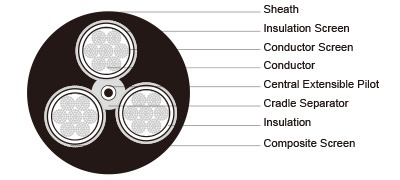

Arsitektur Canggih: Mengenal Struktur Berlapis Kabel Type 210 1.1kV

Konduktor Inti: Fondasi Kekuatan Listrik

Jantung dari Kabel Type 210 1.1kV terletak pada konduktor tembaga anil berlapis timah yang dirancang dengan teknologi flexible stranded. Konstruksi ini menggunakan konfigurasi 30 helai kawat berdiameter 0.25 mm untuk penampang 1.5 mm², dan 50 helai kawat berdiameter 0.25 mm untuk penampang 2.5 mm².

Pemilihan tembaga anil sebagai material konduktor bukan tanpa alasan. Tembaga anil memiliki konduktivitas listrik yang superior, mencapai 100% IACS (International Annealed Copper Standard), yang memastikan efisiensi transfer daya maksimal dengan losses minimal. Lapisan timah (tin plating) memberikan perlindungan tambahan terhadap korosi, aspek yang sangat penting mengingat kondisi pertambangan Indonesia yang seringkali berhadapan dengan kelembapan tinggi dan paparan zat kimia.

Sistem Isolasi EPR: Barrier Protektif Tegangan Tinggi

Lapisan isolasi menggunakan Etilen Propilen Rubber (EPR), material elastomer sintetik yang telah terbukti unggul dalam aplikasi tegangan menengah. EPR memiliki karakteristik dielektrik yang excellent dengan breakdown voltage tinggi, mampu menahan tegangan operasional 1.1kV dengan margin keamanan yang memadai.

Ketebalan isolasi dirancang dengan presisi: 1.4 mm untuk konduktor 1.5 mm² dan 1.5 mm untuk konduktor 2.5 mm². Perhitungan ini mengikuti standar AS/NZS 3808 yang mempertimbangkan faktor tegangan kerja, kondisi lingkungan, dan safety factor yang diperlukan untuk aplikasi pertambangan.

Keunggulan EPR dibandingkan material isolasi konvensional meliputi:

• Ketahanan terhadap ozon dan cuaca ekstrem

• Fleksibilitas yang tetap terjaga pada suhu rendah

• Resistansi kimia terhadap oli dan solvent industri

• Aging resistance yang superior untuk umur pakai panjang

Layar Konduktor dan Sistem Grounding Terintegrasi

Kabel Type 210 1.1kV dilengkapi dengan layar konduktor berupa anyaman tembaga berlapis timah (7 helai kawat 0.25 mm) yang ditenun dengan benang poliester. Konfigurasi ini menciptakan composite screen dengan luas penampang efektif 5.2-5.8 mm² yang berfungsi sebagai:

1. Electromagnetic Shield: Melindungi dari interferensi elektromagnetik (EMI) yang dapat mengganggu performa peralatan elektronik sensitif

2. Grounding Conductor: Menyediakan jalur aman untuk arus fault ke ground

3. Mechanical Protection: Memberikan perlindungan mekanis tambahan terhadap penetrasi benda tajam

Konduktor Pilot Central: Fungsi Kontrol dan Monitoring

Fitur unik dari Kabel Type 210 1.1kV adalah kehadiran konduktor pilot central yang terdiri dari 24 helai kawat berdiameter 0.20 mm dengan lapisan EPR setebal 0.8 mm. Konduktor pilot ini memungkinkan:

• Remote monitoring kondisi peralatan

• Signal transmission untuk kontrol otomatis

• Feedback system untuk safety interlock

• Communication protocol untuk sistem SCADA

Selubung Luar: Armor Terakhir Perlindungan

Lapisan terluar menggunakan selubung PCP (Polychloroprene) heavy duty dengan ketebalan 3.0 mm. Material ini dipilih karena karakteristik unggulannya:

• Flame Retardant: Memenuhi standar tahan api untuk aplikasi pertambangan

• Oil Resistance: Tahan terhadap oli hidraulik dan pelumas industri

• Abrasion Resistant: Mampu menahan gesekan dan abrasi mekanis

• Weather Resistant: Tahan UV dan kondisi cuaca ekstrem

Sebagai alternatif, tersedia juga varian dengan selubung CPE (Chlorinated Polyethylene) atau CSP (Chlorosulfonated Polyethylene) untuk aplikasi khusus yang memerlukan karakteristik spesifik.

Spesifikasi Teknis Komprehensif: Parameter Kinerja Terukur

Karakteristik Elektrik

Tegangan Nominal: 1.1/1.1kV (U₀/U) Konfigurasi tegangan ini mengindikasikan bahwa kabel dirancang untuk sistem dengan tegangan fase-to-ground 1.1kV dan tegangan fase-to-fase 1.1kV, cocok untuk aplikasi three-phase system dalam peralatan pertambangan berat.

Resistansi Konduktor (pada 20°C):

• 1.5 mm²: ≤ 12.1 Ω/km

• 2.5 mm²: ≤ 7.41 Ω/km

Nilai resistansi yang rendah memastikan losses daya minimal dan efisiensi energi optimal.

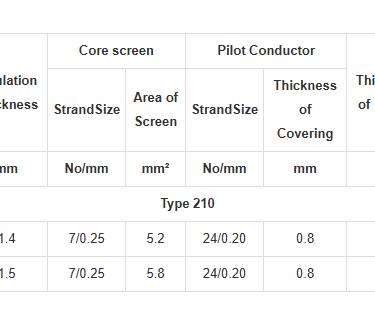

Dimensi Fisik dan Karakteristik Mekanis

Parameter1.5 mm²2.5 mm²Diameter Keseluruhan23.7 mm25.1 mmBerat Nominal83 kg/100m92 kg/100mMinimum Bending Radius237 mm251 mmTensile Strength>2000 N>3000 N

Karakteristik Termal

• Temperature Rating: 90°C (continuous operation)

• Emergency Overload: 130°C (maximum 100 hours annually)

• Short Circuit: 250°C (maximum 5 seconds)

• Installation Temperature: -15°C to +50°C

Kepatuhan Standar Internasional: Jaminan Kualitas Terpercaya

Kabel Type 210 1.1kV telah melewati serangkaian pengujian ketat dan memenuhi standar internasional terkemuka:

AS/NZS 1802:2003 - Mining Cable Standard

Standar khusus untuk kabel pertambangan yang mengatur:

• Konstruksi kabel untuk aplikasi mobile dan portable

• Requirement untuk flame retardant properties

• Mechanical strength dan flexibility requirements

• Environmental resistance testing

AS/NZS 1125 - Copper Conductor Specifications

Memastikan kualitas konduktor tembaga memenuhi:

• Conductivity requirements (minimum 100% IACS)

• Stranding specifications untuk fleksibilitas optimal

• Corrosion resistance melalui tin plating

AS/NZS 3808 - Insulation and Sheathing Requirements

Mengatur parameter material isolasi dan selubung:

• Dielectric strength testing

• Thermal aging characteristics

• Chemical resistance properties

• Mechanical properties under stress

AS/NZS 5000.1 - Low Voltage Cable Standard

Standar umum yang mencakup:

• Voltage rating verification

• Current carrying capacity calculation

• Installation guidelines dan practices

Keunggulan Kompetitif: Mengapa Memilih Kabel Type 210 1.1kV

Daya Tahan Ekstrem (Extreme Durability)

Kombinasi material premium dan konstruksi berlapis memberikan ketahanan luar biasa terhadap:

• Mechanical Stress: Mampu menahan tekanan hingga 2000 kPa

• Abrasion Resistance: Lulus uji abrasi 100,000 cycles tanpa kerusakan signifikan

• Impact Resistance: Tahan benturan dengan energi hingga 20 Joules

• Vibration Endurance: Operasi stabil pada frekuensi getaran 5-2000 Hz

Fleksibilitas Superior (Superior Flexibility)

Desain flexible stranded conductor memungkinkan:

• Tight Bending Radius: Radius tekuk minimum hanya 10× diameter kabel

• Repeated Flexing: Mampu menahan 1 juta siklus tekuk tanpa degradasi

• Easy Installation: Memudahkan pemasangan di ruang sempit dan route kompleks

• Dynamic Applications: Cocok untuk peralatan mobile dan portable

Keamanan Maksimal (Maximum Safety)

Fitur keamanan terintegrasi meliputi:

• Flame Retardant: Memenuhi standar IEC 60332-1 untuk ketahanan api

• Low Smoke Emission: Mengurangi risiko asfiksi dalam ruang tertutup

• Halogen Free: Tidak menghasilkan gas korosif saat terbakar

• Ground Fault Protection: Sistem grounding yang reliable untuk proteksi personil

Efisiensi Energi Optimal (Optimal Energy Efficiency)

• Low Resistance: Minimalisasi losses daya untuk efisiensi maksimum

• High Current Capacity: Rating arus hingga 25A untuk 2.5 mm²

• Thermal Management: Disipasi panas yang efisien mencegah overheating

• Power Factor Optimization: Desain yang meminimalkan reactive losses

Aplikasi Strategis: Skenario Penggunaan di Industri Pertambangan Indonesia

Pertambangan Batubara Kalimantan

Di tambang batubara terbuka Kalimantan yang luas, Kabel Type 210 1.1kV menjadi pilihan ideal untuk:

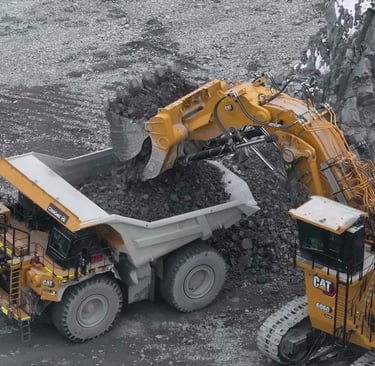

• Excavator Bergerak: Power supply untuk hydraulic system dan motor drive

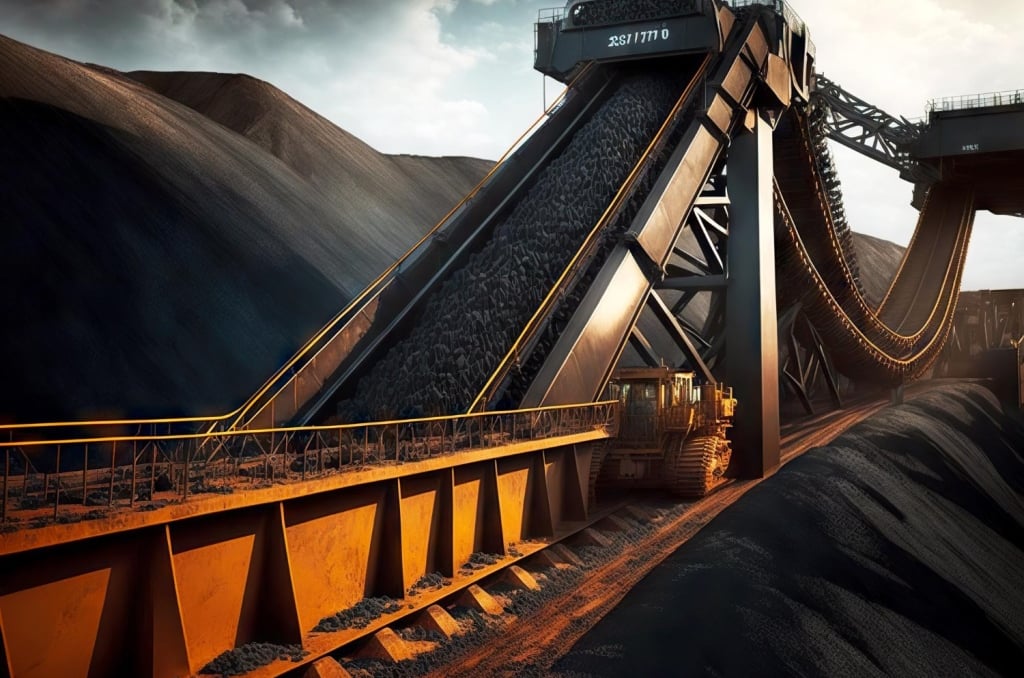

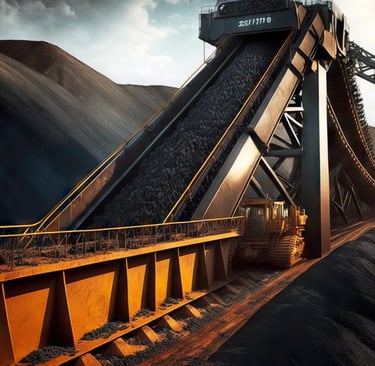

• Conveyor Portable: Sistem transportasi batubara yang dapat dipindah-pindah

• Drilling Rig: Peralatan pengeboran eksplorasi dan blasting

• Water Pump Station: Sistem dewatering untuk mengatasi genangan air hujan

Studi kasus di PT Adaro Energy menunjukkan bahwa penggunaan kabel berkualitas tinggi mengurangi downtime akibat kegagalan kabel hingga 65%, meningkatkan produktivitas operasional secara signifikan.

Pertambangan Emas Papua

Kondisi ekstrem di pegunungan Papua dengan kelembapan tinggi dan suhu berfluktuasi menuntut kabel dengan spesifikasi khusus:

• Underground Mining Equipment: Power untuk mesin bor, ventilasi, dan lighting system

• Hoisting System: Lift dan crane untuk transportasi vertikal

• Processing Plant: Peralatan crushing, grinding, dan flotation

• Safety System: Emergency communication dan escape route lighting

Pertambangan Nikel Sulawesi

Dengan booming industri nikel untuk baterai kendaraan listrik, kebutuhan akan infrastruktur listrik yang handal semakin meningkat:

• Mobile Crusher: Peralatan crushing yang berpindah mengikuti mining front

• Slurry Pump: Sistem pemompaan dengan kandungan abrasif tinggi

• Rotary Dryer: Peralatan pengeringan dalam proses pyrometallurgy

• Material Handling: Sistem konveyor untuk raw material dan produk jadi

Panduan Instalasi Profesional: Best Practices untuk Performa Optimal

Persiapan Pre-Instalasi

1. Site Survey dan Planning

• Lakukan survei mendetail terhadap route kabel

• Identifikasi potential hazard dan interference source

• Tentukan support structure dan protection requirements

• Siapkan cable schedule dan installation drawing

2. Material dan Tool Preparation

• Pastikan kabel dalam kondisi baik tanpa damage

• Siapkan cable gland, termination, dan accessory

• Gunakan cable pulling equipment yang sesuai kapasitas

• Sediakan testing equipment untuk commissioning

Prosedur Instalasi Step-by-Step

1. Cable Routing dan Support

• Minimum bending radius: 10× diameter kabel

• Support spacing maksimum: 1.5 meter untuk instalasi horizontal

• Gunakan cable tray atau conduit untuk proteksi mekanis

• Hindari sharp edge dan potential damage point

2. Cable Pulling Technique

• Gunakan pulling sock atau cable grip untuk distribusi stress

• Maksimum pulling tension: 2000 N untuk 2.5 mm²

• Maintain continuous lubrication selama pulling

• Monitor temperature rise akibat friction

3. Termination dan Connection

• Gunakan cable gland dengan IP rating sesuai environment

• Strip insulasi dengan precision untuk menghindari conductor damage

• Aplikasikan joint compound untuk mencegah korosi

• Lakukan torque sesuai manufacturer specification

4. Testing dan Commissioning

• Insulation resistance test: minimum 1000 MΩ per kilometer

• Continuity test untuk semua conductor dan screen

• High voltage test sesuai IEC standard

• Loop resistance measurement untuk verify calculation

Common Installation Mistakes dan Prevention

1. Excessive Bending

• Problem: Damage pada isolasi akibat bending radius terlalu kecil

• Prevention: Gunakan cable roller dan maintain minimum radius

2. Over Tension During Pulling

• Problem: Conductor stretching dan connection stress

• Prevention: Monitor pulling force dan gunakan intermediate pulling point

3. Inadequate Support

• Problem: Mechanical stress dan premature aging

• Prevention: Follow support spacing specification dan use appropriate clamp

Strategi Perawatan Prediktif: Memaksimalkan Asset Life Cycle

Program Inspeksi Rutin

Daily Visual Inspection

• Check untuk physical damage, cuts, atau abrasion

• Verify support structure stability

• Monitor untuk oil contamination atau chemical exposure

• Inspect termination untuk signs of overheating

Monthly Detailed Inspection

• Thermal imaging untuk hot spot detection

• Vibration measurement pada mobile application

• Moisture ingress check menggunakan insulation tester

• Cable marking dan identification verification

Annual Comprehensive Testing

• Insulation resistance trending analysis

• Partial discharge testing untuk early fault detection

• Sheath integrity test menggunakan DC voltage

• Mechanical properties check pada sample basis

Predictive Maintenance Technology

1. Online Monitoring System Implementasi sensor IoT untuk monitoring real-time:

• Temperature monitoring pada critical joint

• Vibration analysis untuk mobile equipment

• Current harmonics analysis untuk load balancing

• Ground fault detection untuk safety enhancement

2. Condition Based Maintenance

• Trending analysis untuk parameter degradation

• Remaining useful life estimation

• Optimal replacement scheduling

• Spare parts inventory optimization

Troubleshooting Guide

SymptomPossible CauseRecommended ActionHigh TemperatureOverload/Poor ConnectionCheck load, inspect terminationInsulation FailureMoisture/Mechanical DamageLocate fault, repair/replaceGround FaultScreen DamageMegger testing, screen repairVoltage DropHigh Resistance JointThermographic inspection

Studi Kasus: Implementasi Sukses di PT Freeport Indonesia

PT Freeport Indonesia, operator tambang emas dan tembaga terbesar di Indonesia, mengimplementasikan Kabel Type 210 1.1kV dalam program modernisasi underground mining equipment. Hasil implementasi menunjukkan:

Before Implementation:

• Cable failure rate: 12 kali/tahun

• Average downtime per failure: 8 jam

• Maintenance cost: $2.5 juta/tahun

• Safety incident: 3 kasus/tahun terkait cable failure

After Implementation:

• Cable failure rate: 1 kali/tahun (92% reduction)

• Average downtime per failure: 3 jam

• Maintenance cost: $0.8 juta/tahun (68% reduction)

• Safety incident: 0 kasus/tahun

Key Success Factors:

1. Proper cable selection berdasarkan environmental analysis

2. Professional installation oleh certified contractor

3. Implementation of predictive maintenance program

4. Staff training untuk proper handling dan operation

Tantangan dan Solusi: Mengatasi Hambatan Implementasi

Challenge 1: High Initial Cost

Solution: TCO analysis dan ROI calculation untuk justify investment

Challenge 2: Limited Local Expertise

Solution: Partnership dengan international expert dan training program

Challenge 3: Supply Chain Complexity

Solution: Strategic partnership dengan reliable distributor

Challenge 4: Regulatory Compliance

Solution: Ensure compliance dengan SNI dan international standard

Kesimpulan: Investasi Strategis untuk Masa Depan Pertambangan Indonesia

Kabel Type 210 1.1kV merepresentasikan evolusi teknologi kabel untuk industri pertambangan modern. Dengan kombinasi material premium, konstruksi canggih, dan compliance terhadap standar internasional, kabel ini menawarkan solusi komprehensif untuk tantangan operasional pertambangan Indonesia.

Manfaat Strategis:

1. Operational Excellence: Reliability tinggi mengurangi unplanned downtime

2. Safety Enhancement: Flame retardant properties meningkatkan keamanan kerja

3. Cost Optimization: TCO rendah melalui extended lifecycle

4. Productivity Improvement: Minimal maintenance requirement

5. Environmental Responsibility: Sustainable material dan energy efficiency

Rekomendasi Implementasi:

• Lakukan detailed technical evaluation berdasarkan specific application

• Partner dengan experienced contractor untuk installation

• Implement comprehensive maintenance program

• Invest dalam training untuk operational staff

• Monitor performance metrics untuk continuous improvement

Dalam era transformasi digital dan sustainability focus, pemilihan infrastruktur yang tepat menjadi kunci competitive advantage. Kabel Type 210 1.1kV bukan hanya investasi dalam teknologi, tetapi investasi dalam masa depan industri pertambangan Indonesia yang lebih produktif, aman, dan berkelanjutan.

Tentang Feichun Cables: Feichun Cables merupakan manufacturer terpercaya dengan pengalaman lebih dari 20 tahun dalam industri kabel khusus. Dengan komitmen terhadap innovation dan quality, Feichun terus mengembangkan solusi kabel untuk aplikasi challenging di berbagai industri.

Untuk Informasi Lebih Lanjut: Hubungi tim technical support Feichun untuk konsultasi aplikasi spesifik, technical specification, atau scheduling factory visit. Professional advice tersedia untuk memastikan pemilihan kabel yang optimal sesuai requirement operasional Anda.

About the Author

Senior Electrical Engineer/15+ Years experience in Mining Industries

Ms. Li Wang holds a Bachelor’s degree in Electrical Engineering and is a Senior Electrical Engineer and Cable Installation Technical Consultant with over fifteen years of practical experience in cable systems. She has held positions at multiple mining companies in Australia and Indonesia, where she was deeply engaged in the initial design, installation, and on-site maintenance of high-voltage cable systems in industrial environments. With a strong theoretical foundation and extensive hands-on engineering experience, Ms. Wang excels in developing solutions for complex electrical systems and providing on-site technical guidance. She is dedicated to advancing safe, efficient, and reliable standards for cable applications.

Li.wang
