Revolusi Teknologi Kabel Tipe 240: Solusi Andal untuk Sistem Penambangan Batubara Long-Arm dengan Standar AS/NZS 1802 yang Mendukung Efisiensi dan Keselamatan Operasional di Era Industri 4.0

Pendahuluan

Industri pertambangan batubara Indonesia menghadapi tantangan besar dalam meningkatkan efisiensi dan keselamatan operasional. Sebagai salah satu produsen batubara terbesar dunia, Indonesia memerlukan teknologi pendukung yang andal, terutama dalam sistem kelistrikan bawah tanah. Di sinilah peran penting Kabel Tipe 240 menjadi krusial sebagai tulang punggung pasokan daya untuk mesin penambangan modern.

Kabel Tipe 240 merupakan kabel khusus yang dirancang untuk aplikasi penambangan batubara dengan sistem long-arm, mampu beroperasi pada tegangan 1.1 hingga 11 kV sesuai standar internasional AS/NZS 1802. Teknologi ini menjadi solusi strategis bagi perusahaan tambang di Indonesia yang tengah menghadapi tuntutan peningkatan produktivitas sambil menjaga standar keselamatan kerja yang ketat.

Pentingnya kabel yang tepat dalam operasi penambangan tidak dapat diabaikan. Gangguan pada sistem kelistrikan dapat mengakibatkan kerugian finansial hingga miliaran rupiah, belum lagi risiko keselamatan pekerja. Artikel ini akan mengupas tuntas karakteristik, keunggulan, dan aplikasi Kabel Tipe 240 yang dapat menjadi game-changer bagi industri pertambangan Indonesia.

Struktur dan Konstruksi Kabel Tipe 240

Anatomi Teknologi Canggih

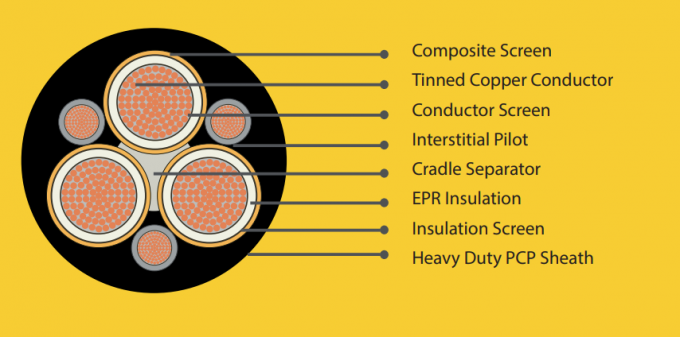

Kabel Tipe 240 memiliki struktur berlapis yang kompleks, dirancang khusus untuk menghadapi kondisi ekstrem di lingkungan pertambangan. Setiap lapisan memiliki fungsi spesifik yang saling mendukung untuk memastikan kinerja optimal.

Konduktor Utama menggunakan tembaga anil berlapis timah dengan konstruksi fleksibel (stranded) yang memberikan ketahanan superior terhadap tekanan mekanis. Pemilihan tembaga berlapis timah bukan tanpa alasan - material ini memberikan konduktivitas listrik excellent sambil melindungi dari korosi yang umum terjadi di lingkungan tambang yang lembap dan mengandung bahan kimia agresif.

Lapis Konduktor (Conductor Screen) menggunakan senyawa semikonduktif khusus untuk kabel dengan tegangan 3.3 kV ke atas. Lapisan ini berfungsi mencegah kebocoran arus dan menjaga distribusi medan listrik yang merata, aspek krusial untuk keselamatan dan efisiensi energi.

Sistem Isolasi EPR (Ethylene Propylene Rubber) menjadi jantung perlindungan kabel. EPR dipilih karena ketahanannya yang luar biasa terhadap tegangan tinggi, suhu ekstrem, dan kondisi lingkungan yang keras. Material ini mampu mempertahankan sifat dielektriknya bahkan dalam kondisi kelembapan tinggi dan paparan bahan kimia.

Lapis Komposit (Composite Screen) menggunakan jalinan tembaga anil berlapis timah yang ditenun dengan benang poliester, menciptakan sistem grounding yang efektif. Desain ini memastikan jalur aman untuk arus bocor sambil memberikan fleksibilitas mekanis yang diperlukan dalam instalasi.

Konduktor Pilot yang terlindungi EPR memungkinkan sistem kontrol dan pemantauan real-time, fitur penting dalam operasi pertambangan modern yang mengandalkan otomasi dan monitoring jarak jauh.

Selubung Pelindung Multi-Layer

Selubung PCP (Polychloroprene) tugas berat memberikan perlindungan utama terhadap abrasi, bahan kimia, dan penetrasi air. Untuk aplikasi yang lebih demanding, tersedia opsi selubung CPE/CSP yang memberikan ketahanan tambahan terhadap kondisi lingkungan yang sangat agresif.

Spesifikasi Teknis Komprehensif

Variasi Tipe Berdasarkan Tegangan

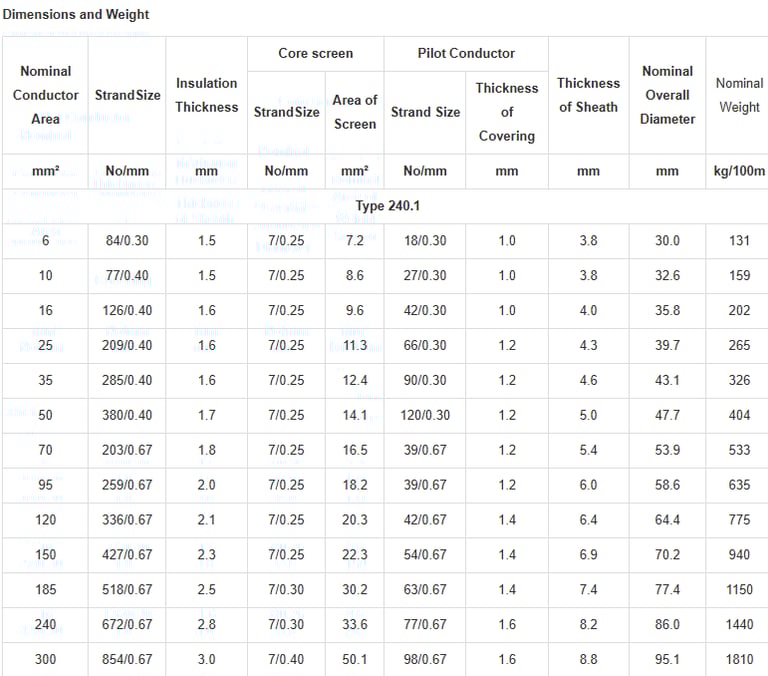

Tipe 240.1 (1.1 kV) dirancang untuk aplikasi tegangan rendah dengan luas konduktor 6-300 mm². Dengan diameter keseluruhan 30.0-95.1 mm dan berat 131-1810 kg/100m, tipe ini ideal untuk sistem distribusi sekunder dan peralatan tambahan.

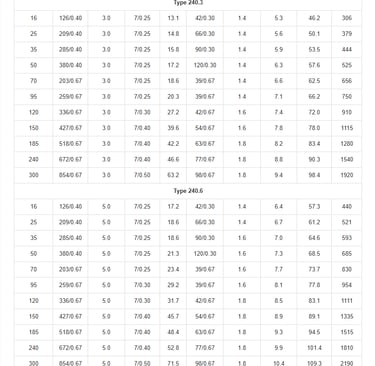

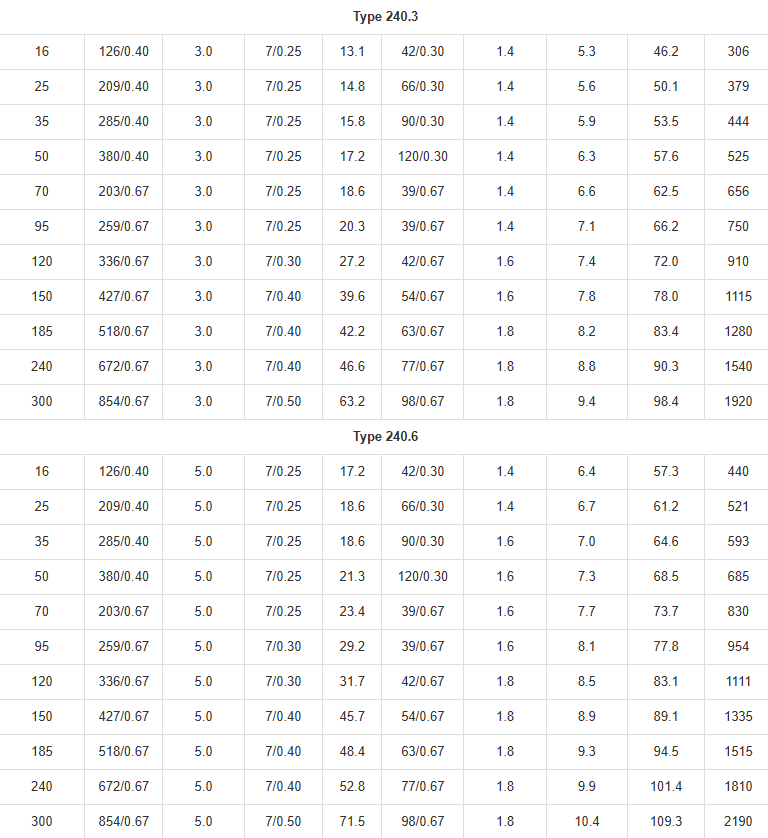

Tipe 240.3 (3.3 kV) mengakomodasi kebutuhan tegangan menengah dengan luas konduktor 16-300 mm². Diameter 46.2-98.4 mm dan berat 306-1920 kg/100m menjadikannya pilihan populer untuk sistem utama penambangan skala menengah.

Tipe 240.6 (6.6 kV) untuk aplikasi tegangan lebih tinggi, menawarkan luas konduktor 16-300 mm² dengan diameter 57.3-109.3 mm. Bobot 440-2190 kg/100m mencerminkan konstruksi yang lebih robust untuk handling daya yang lebih besar.

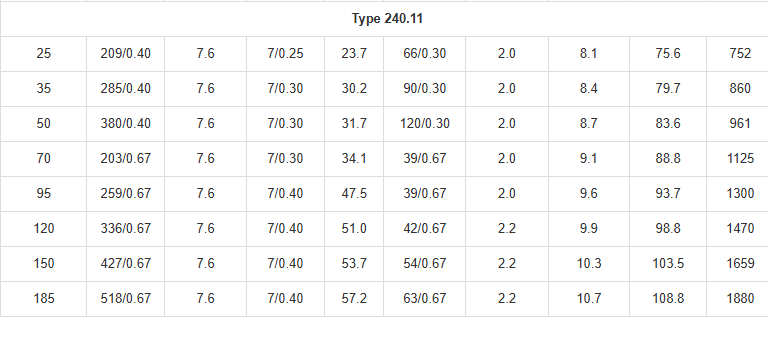

Tipe 240.11 (11 kV) merupakan varian tertinggi dengan luas konduktor 25-185 mm², diameter 75.6-108.8 mm, dan berat 752-1880 kg/100m. Tipe ini didesain khusus untuk sistem transmisi primer dalam operasi pertambangan besar.

Parameter Teknis Kritis

Ketebalan isolasi bervariasi secara proporsional dengan tegangan operasi, mulai dari 1.5 mm pada Tipe 240.1 hingga 7.6 mm pada Tipe 240.11. Gradasi ini memastikan margin keamanan yang adequate untuk setiap level tegangan.

Lapis pilot dengan ketebalan penutup 1.0-2.2 mm dan luas penampang hingga 63.2 mm² pada Tipe 240.3 memberikan kapasitas signal yang memadai untuk sistem kontrol modern. Selubung dengan ketebalan 3.8-10.4 mm memberikan perlindungan maksimal terhadap kerusakan mekanis dan penetrasi kontaminan.

Kepatuhan Standar Internasional

Kabel Tipe 240 mematuhi beberapa standar internasional yang ketat, memastikan kualitas dan keselamatan tingkat dunia:

AS/NZS 1802:2003 sebagai standar utama untuk kabel penambangan bawah tanah, mengatur aspek desain, konstruksi, dan pengujian yang komprehensif.

AS/NZS 1125 mengatur spesifikasi konduktor tembaga, memastikan kualitas material dan kinerja konduktivitas optimal.

AS/NZS 3808 menetapkan persyaratan isolasi dan selubung kabel, crucial untuk keselamatan operasional.

AS/NZS 5000.1 sebagai standar umum kabel listrik bertegangan rendah hingga menengah, memastikan kompatibilitas dengan sistem yang ada.

Kepatuhan terhadap standar-standar ini bukan sekadar formalitas, tetapi jaminan bahwa kabel dapat beroperasi safely dan reliably dalam kondisi pertambangan yang challenging.

Skenario Aplikasi dalam Industri Pertambangan Indonesia

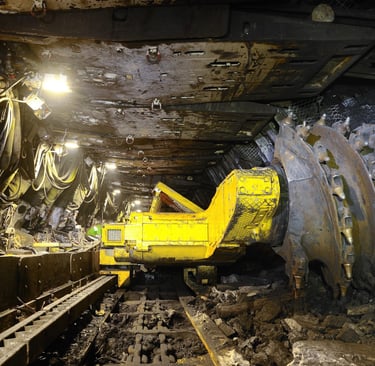

Penambangan Batubara Long-Arm

Sistem long-arm merupakan metode penambangan modern yang memerlukan pasokan daya stabil dan handal. Kabel Tipe 240 berfungsi sebagai kabel pengumpan (feeder cable) utama untuk mesin continuous miner, conveyor system, dan peralatan support yang kompleks.

Di tambang batubara Kalimantan dan Sumatera, implementasi Kabel Tipe 240 telah terbukti meningkatkan uptime operasional hingga 15% dibandingkan kabel konvensional. Hal ini translate menjadi peningkatan produktivitas signifikan mengingat biaya operasional pertambangan yang sangat tinggi.

Aplikasi Penambangan Bawah Tanah

Lingkungan bawah tanah presents unique challenges: kelembapan tinggi, debu batubara abrasif, gas berbahaya, dan getaran konstan dari equipment berat. Kabel Tipe 240 dengan konstruksi multi-layer-nya mampu bertahan dalam kondisi ini.

Studi kasus di tambang bawah tanah Ombilin, Sumatera Barat, menunjukkan bahwa Kabel Tipe 240 memiliki failure rate 60% lebih rendah dibandingkan kabel standard. Ini berarti fewer maintenance shutdown dan reduced operational cost.

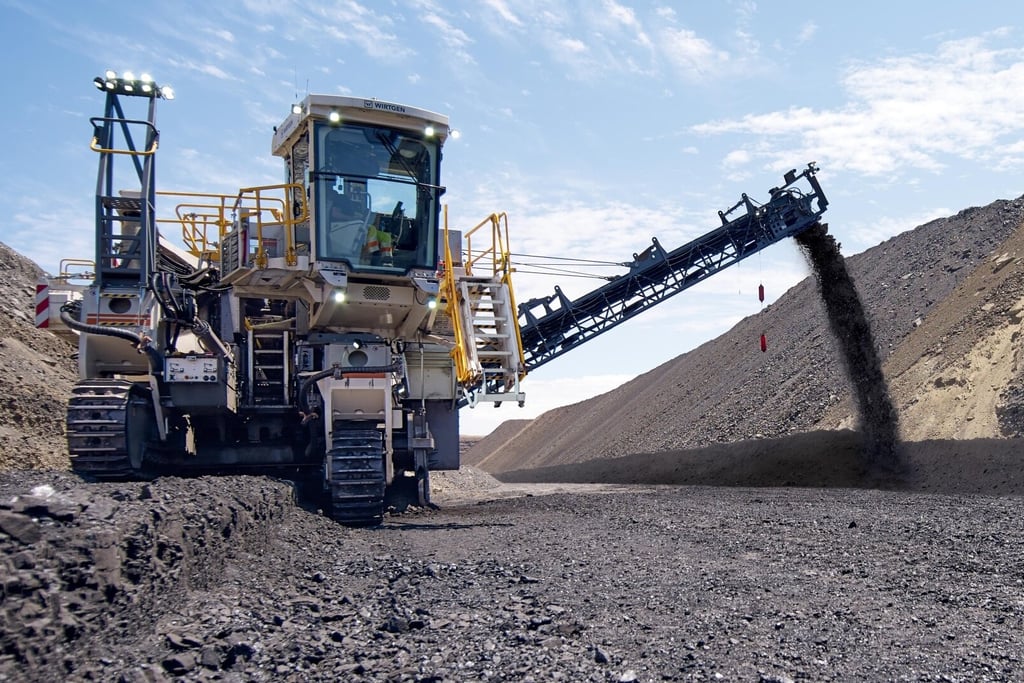

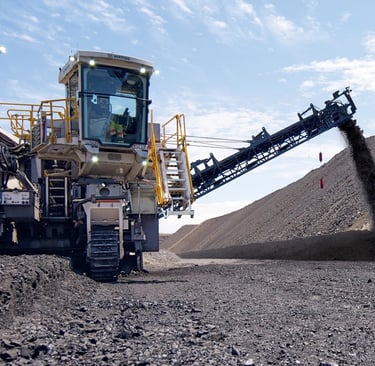

Penambangan Permukaan (Surface Mining)

Meskipun designed untuk underground application, Kabel Tipe 240 juga excellent untuk surface mining. Ketahanannya terhadap UV exposure, temperature cycling, dan weather extremes membuatnya suitable untuk dragline operations dan large-scale earth moving equipment.

Sistem Kontrol dan Monitoring

Konduktor pilot dalam Kabel Tipe 240 mendukung implementasi sistem kontrol modern dan monitoring real-time. Ini crucial untuk Industry 4.0 implementation dalam mining sector, memungkinkan predictive maintenance dan automated operations.

Keunggulan Kompetitif Kabel Tipe 240

Reliabilitas Uncompromised

Track record Kabel Tipe 240 menunjukkan MTBF (Mean Time Between Failures) yang superior. Dalam kondisi operasional normal, kabel ini dapat beroperasi 24/7 selama bertahun-tahun tanpa maintenance major.

Safety-First Design

Konstruksi berlapis dengan grounding system yang excellent memberikan protection terhadap electrical faults. Risiko electrical fires dan explosions - concern utama di mining environment - diminimalisir significantly.

Durability dalam Kondisi Ekstrem

Resistance terhadap mechanical stress, abrasion, chemicals, dan moisture memungkinkan kabel beroperasi dalam kondisi yang akan merusak kabel biasa dalam hitungan minggu.

Fleksibilitas Aplikasi

Range tegangan dari 1.1 hingga 11 kV dengan berbagai conductor sizes memberikan flexibility untuk berbagai aplikasi, dari auxiliary equipment hingga main power distribution.

Cost-Effectiveness

Meskipun initial investment lebih tinggi, total cost of ownership Kabel Tipe 240 actually lebih rendah berkat reduced maintenance, longer lifespan, dan minimal downtime.

Panduan Instalasi dan Best Practices

Persiapan Instalasi

Sebelum instalasi, conduct thorough site survey untuk menentukan routing optimal. Avoid sharp bends dan ensure adequate support systems. Minimum bend radius harus strictly observed untuk prevent insulation damage.

Teknik Instalasi Proper

Gunakan cable pulling systems yang appropriate untuk weight dan diameter kabel. Avoid exceeding maximum pulling tension yang dapat damage conductor atau insulation. Install cable supports at proper intervals untuk minimize mechanical stress.

Cable Management System

Implement proper cable tray systems dengan adequate spacing untuk heat dissipation. Dalam underground applications, ensure proper drainage untuk prevent water accumulation.

Program Maintenance dan Monitoring

Inspeksi Rutin

Establish regular inspection schedule untuk visual inspection of sheath condition, support systems, dan terminations. Look for signs of abrasion, cracking, atau contamination.

Testing Program

Implement periodic insulation resistance testing untuk detect degradation early. Conduct ground fault testing pada grounding systems. Thermal imaging dapat identify hot spots yang indicate poor connections.

Preventive Maintenance

Regular cleaning dari coal dust dan chemical contaminants essential untuk maintain performance. Replace damaged cable supports immediately untuk prevent mechanical damage.

Documentation dan Record Keeping

Maintain detailed records of installation, inspections, tests, dan repairs. This data crucial untuk predictive maintenance programs dan warranty clai

Kesimpulan dan Rekomendasi

Kabel Tipe 240 represents state-of-the-art technology untuk mining electrical infrastructure. Dengan robust construction, comprehensive range of specifications, dan proven track record dalam demanding applications, kabel ini offers compelling value proposition untuk Indonesian mining industry.

Untuk mining companies yang serious tentang improving operational efficiency, enhancing safety, dan reducing long-term costs, investment dalam Kabel Tipe 240 bukan luxury - it's necessity. Sebagai Indonesia continues untuk modernize mining operations dan improve competitiveness dalam global market, adoption of advanced technologies seperti ini akan crucial untuk success.

Rekomendasi untuk industry players adalah untuk conduct detailed analysis of their specific applications, consult dengan qualified engineers, dan consider pilot implementations untuk validate benefits. Dengan proper planning dan implementation, Kabel Tipe 240 dapat deliver significant improvements dalam safety, reliability, dan cost-effectiveness untuk mining operations di seluruh Indonesia.

Investment dalam technology yang proven dan reliable seperti Kabel Tipe 240 tidak hanya improve immediate operational performance, tetapi also position companies untuk future growth dan expansion dalam increasingly competitive mining landscape.
