Revolusi Teknologi Kabel Pertambangan: Mengenal Kabel Type 209 1.1 hingga 11 kV dengan Standar Australia AS/NZS 1802 untuk Meningkatkan Efisiensi dan Keselamatan Operasi Tambang di Indonesia

Pendahuluan: Era Baru Kabel Pertambangan Indonesia

Industri pertambangan Indonesia terus mengalami transformasi teknologi yang signifikan. Sebagai negara dengan kekayaan mineral terbesar di dunia, Indonesia membutuhkan infrastruktur kabel yang handal untuk mendukung operasi pertambangan yang aman dan efisien. Di tengah tantangan lingkungan tambang yang keras dan tuntutan produktivitas tinggi, kabel Type 209 hadir sebagai solusi revolusioner yang memenuhi standar Australia AS/NZS 1802.

Kabel Type 209 merupakan kabel trailing berkinerja tinggi yang dirancang khusus untuk peralatan berat di lingkungan pertambangan ekstrem. Dengan varian tegangan mulai dari 1.1 kV hingga 11 kV, kabel ini telah terbukti menjadi tulang punggung sistem kelistrikan tambang modern di seluruh dunia, termasuk Australia dan Selandia Baru yang memiliki standar keselamatan pertambangan paling ketat.

Mengapa kabel ini begitu penting? Dalam operasi pertambangan, downtime akibat kerusakan kabel dapat merugikan perusahaan hingga miliaran rupiah per jam. PT Freeport Indonesia, misalnya, mengoperasikan peralatan senilai triliunan rupiah yang bergantung pada pasokan listrik stabil. Kegagalan sistem kabel tidak hanya berdampak ekonomi, tetapi juga membahayakan keselamatan ribuan pekerja tambang.

Artikel ini akan mengulas secara mendalam karakteristik, aplikasi, dan keunggulan kabel Type 209 yang telah menjadi standar industri pertambangan global, serta bagaimana teknologi ini dapat meningkatkan efisiensi operasi tambang Indonesia.

Anatomi Canggih Kabel Type 209: Teknologi di Balik Ketahanan Ekstrem

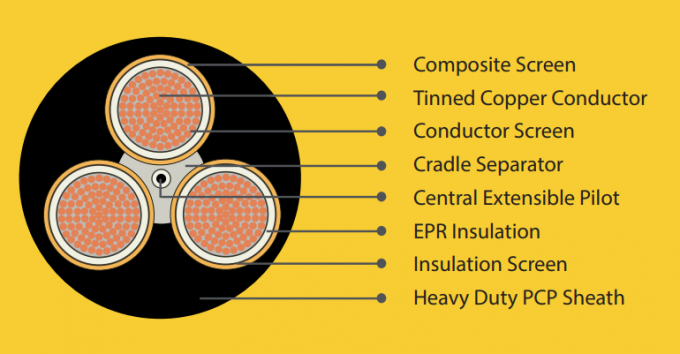

Konstruksi Berlapis untuk Perlindungan Maksimal

Kabel Type 209 mengadopsi desain berlapis yang sangat canggih, mirip dengan sistem pertahanan berlapis pada teknologi militer. Setiap lapisan memiliki fungsi khusus yang berkontribusi pada kinerja keseluruhan kabel.

Konduktor Utama: Jantung Sistem Kelistrikan

Tiga konduktor tembaga anil terkaleng (tinned annealed copper) menjadi inti dari kabel ini. Proses annealing menghasilkan konduktor yang sangat fleksibel dengan konduktivitas listrik optimal. Pelapisan timah (tinning) memberikan perlindungan ekstra terhadap korosi, terutama penting dalam lingkungan tambang yang lembab dan mengandung berbagai bahan kimia agresif.

Struktur stranded (berpilin) memberikan fleksibilitas superior dibandingkan konduktor solid, memungkinkan kabel menahan jutaan siklus tekukan selama masa operasional. Hal ini sangat krusial untuk aplikasi trailing cable yang terus bergerak mengikuti pergerakan peralatan tambang.

Sistem Layar Berlapis: Perlindungan Elektrik Canggih

Untuk varian 1.1 kV, sistem layar menggunakan pita poliester yang memberikan isolasi dasar. Namun, untuk tegangan yang lebih tinggi (3.3 kV ke atas), sistem menjadi lebih kompleks dengan kombinasi pita poliester dan pita semikonduktif ekstrusi.

Lapisan semikonduktif ini berfungsi sebagai "pelindung elektromagnetik" yang mendistribusikan medan listrik secara merata, mencegah terjadinya discharge parsial yang dapat merusak isolasi. Teknologi ini mirip dengan yang digunakan pada kabel tegangan tinggi untuk transmisi listrik nasional PLN.

Isolasi EPR: Ketahanan Suhu dan Listrik Tinggi

Ethylene Propylene Rubber (EPR) dipilih sebagai bahan isolasi utama karena karakteristiknya yang luar biasa. EPR mampu beroperasi pada suhu hingga 90°C dalam kondisi normal dan 130°C pada kondisi darurat, jauh melebihi kemampuan PVC konvensional yang hanya tahan hingga 70°C.

Sifat dielektrik EPR yang excellent memberikan kekuatan isolasi tinggi, mencegah terjadinya kebocoran arus yang dapat membahayakan operator dan merusak peralatan. Dalam kondisi tambang yang sering terpapar kelembaban tinggi, EPR tetap mempertahankan sifat isolasinya.

Layar Komposit: Sistem Grounding Revolusioner

Anyaman tembaga anil terkaleng yang dicampur dengan benang poliester membentuk konduktor bumi yang unik. Desain ini memberikan jalur ground yang sangat efektif sekaligus mempertahankan fleksibilitas kabel. Sistem grounding yang baik sangat krusial dalam lingkungan tambang untuk mencegah kejutan listrik fatal dan memastikan operasi peralatan yang stabil.

Konduktor Pilot: Otak Komunikasi Sistem

Konduktor pilot pusat berlapis EPR memungkinkan transmisi sinyal kontrol dan monitoring. Dalam era digitalisasi tambang, konduktor ini menjadi jalur komunikasi vital antara control room dengan peralatan lapangan, memungkinkan monitoring real-time kondisi operasi dan implementasi sistem otomatis.

Selubung Luar: Benteng Terakhir Perlindungan

Selubung polichloroprene (PCP) tugas berat menjadi lapisan terluar yang menghadapi langsung kondisi ekstrem tambang. PCP dipilih karena ketahanannya yang luar biasa terhadap abrasi, bahan kimia, ozon, dan variasi suhu ekstrem.

Untuk aplikasi yang membutuhkan ketahanan kimia ekstra, tersedia opsi selubung CPE/CSP (Chlorinated Polyethylene/Chlorosulfonated Polyethylene) yang memberikan perlindungan superior terhadap bahan kimia agresif seperti asam sulfat yang sering ditemukan dalam proses pengolahan mineral.

Spesifikasi Teknis Komprehensif: Angka-Angka di Balik Performa

Varian Tegangan untuk Berbagai Aplikasi

Kabel Type 209 tersedia dalam empat varian utama yang disesuaikan dengan kebutuhan sistem kelistrikan tambang:

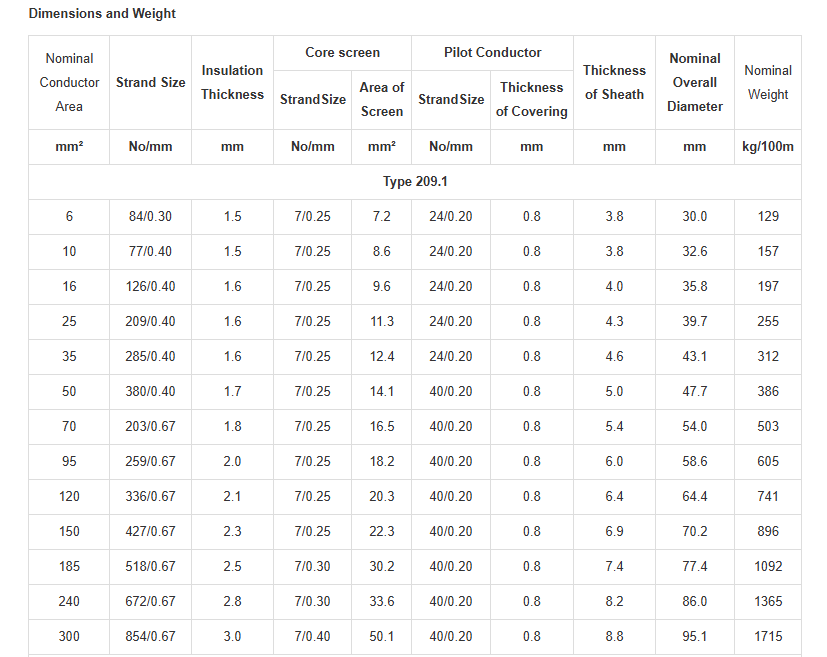

Type 209.1 (1.1 kV): Solusi Tegangan Rendah

• Diameter keseluruhan: 30.0-95.1 mm

• Berat: 129-1715 kg/100m

• Aplikasi utama: penerangan tambang, ventilasi, pompa kecil, dan peralatan bantu

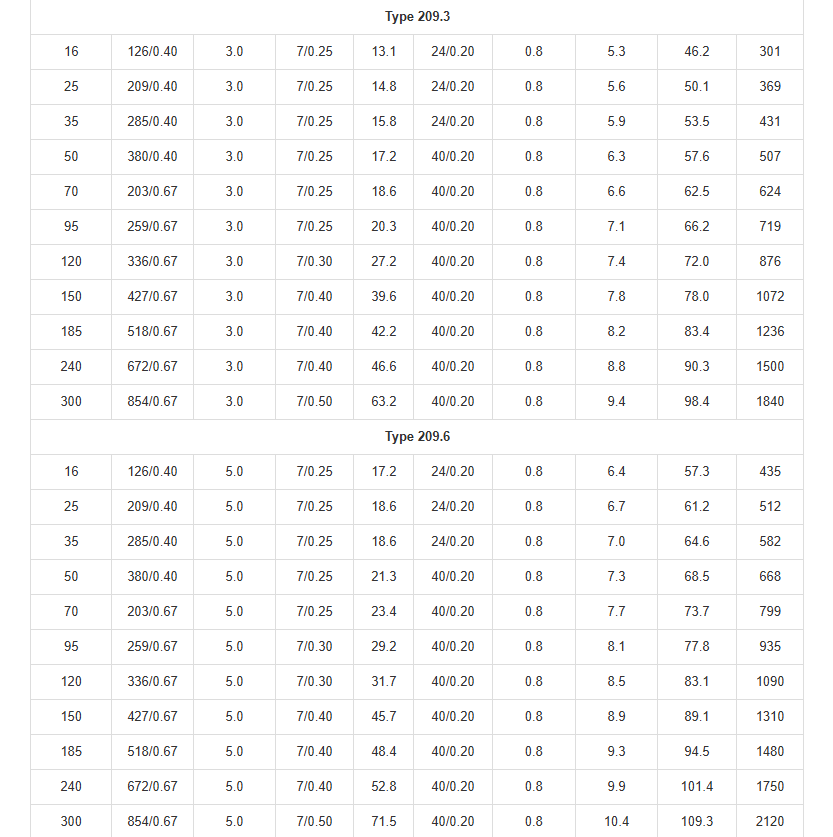

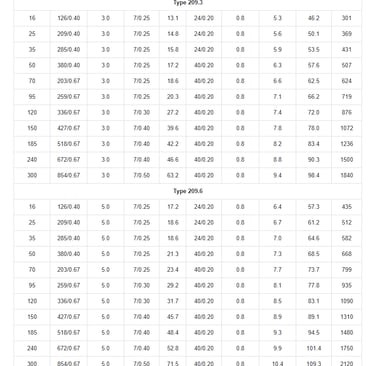

Type 209.3 (3.3 kV): Standar Tegangan Menengah

• Diameter keseluruhan: 46.2-98.4 mm

• Berat: 301-1840 kg/100m

• Aplikasi utama: motor-motor sedang, sistem konveyor, peralatan processing

Type 209.6 (6.6 kV): Kelas Tegangan Tinggi

• Diameter keseluruhan: 57.3-109.3 mm

• Berat: 435-2120 kg/100m

• Aplikasi utama: dragline, shovel besar, crusher utama

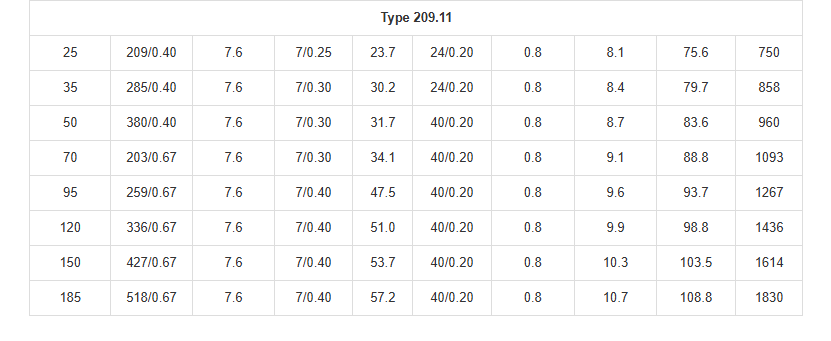

Type 209.11 (11 kV): Tegangan Ekstra Tinggi

• Diameter keseluruhan: 75.6-108.8 mm

• Berat: 750-1830 kg/100m

• Aplikasi utama: peralatan berkapasitas sangat besar, transmisi daya jarak jauh

Parameter Kritis untuk Performa Optimal

Luas Penampang Konduktor: Range 6-300 mm² memberikan fleksibilitas pemilihan sesuai kebutuhan arus. Perhitungan luas penampang harus mempertimbangkan tidak hanya arus nominal, tetapi juga faktor derating akibat suhu tinggi dan pengelompokan kabel.

Ketebalan Isolasi: Gradasi 1.5-7.6 mm disesuaikan dengan tingkat tegangan. Ketebalan yang tepat sangat krusial untuk mencegah breakdown tegangan, terutama dalam kondisi kelembaban tinggi tambang bawah tanah.

Radius Tekukan Minimum: 10 x diameter kabel merupakan parameter kritis yang sering diabaikan. Pelanggaran radius minimum dapat menyebabkan kerusakan struktur internal yang tidak terlihat dari luar, namun berpotensi menimbulkan kegagalan prematur.

Mengapa memilih kabel tipe 209?

• Daya Tahan Ekstrem dalam Kondisi Ekstrem

Kabel Type 209 didesain untuk beroperasi dalam kondisi yang akan merusak kabel konvensional dalam hitungan minggu. Selubung PCP tahan terhadap abrasi dengan rating hingga 50.000 siklus dalam uji abrasion resistance standar IEC. Dalam praktiknya, hal ini berarti kabel dapat bertahan bertahun-tahun meski terus bergesekan dengan permukaan kasar tambang.

Ketahanan terhadap bahan kimia menjadi keunggulan krusial. Tambang emas, misalnya, menggunakan sianida dalam proses ekstraksi. Kabel konvensional akan mengalami degradasi dalam paparan jangka panjang, namun selubung CPE/CSP pada Type 209 tetap stabil.

• Fleksibilitas Revolusioner

Kemampuan tekukan kabel ini mencapai level yang hampir mustahil untuk kabel berdiameter besar konvensional. Teknologi konstruksi khusus memungkinkan kabel berdiameter 100+ mm tetap dapat ditekuk dengan radius relatif kecil tanpa kerusakan internal.

Fleksibilitas ini memberikan keuntungan operasional signifikan. Dragline atau excavator dapat bermanuver dengan lebih leluasa tanpa khawatir merusak kabel supply. Hal ini meningkatkan produktivitas operasional secara langsung.

• Kinerja Elektrik Superior

Desain konduktor berlapis dan sistem isolasi canggih menghasilkan karakteristik elektrik yang luar biasa. Losses daya diminimalkan melalui optimasi geometri konduktor dan pemilihan material berkualitas tinggi. Dalam operasi 24/7 tambang, penghematan energi ini dapat mencapai jutaan rupiah per bulan per kabel.

Kemampuan current carrying yang tinggi memungkinkan penggunaan kabel dengan penampang lebih kecil untuk aplikasi yang sama, menghasilkan penghematan material dan kemudahan instalasi.

Aplikasi Strategis dalam Industri Pertambangan Indonesia

Pertambangan Bawah Tanah: Tantangan Ruang Terbatas

Tambang bawah tanah seperti yang dioperasikan PT Aneka Tambang di Pongkor atau PT Antam di berbagai lokasi menghadapi tantangan unik berupa ruang operasi yang sangat terbatas. Type 209.1 dan 209.3 menjadi pilihan ideal untuk aplikasi ini.

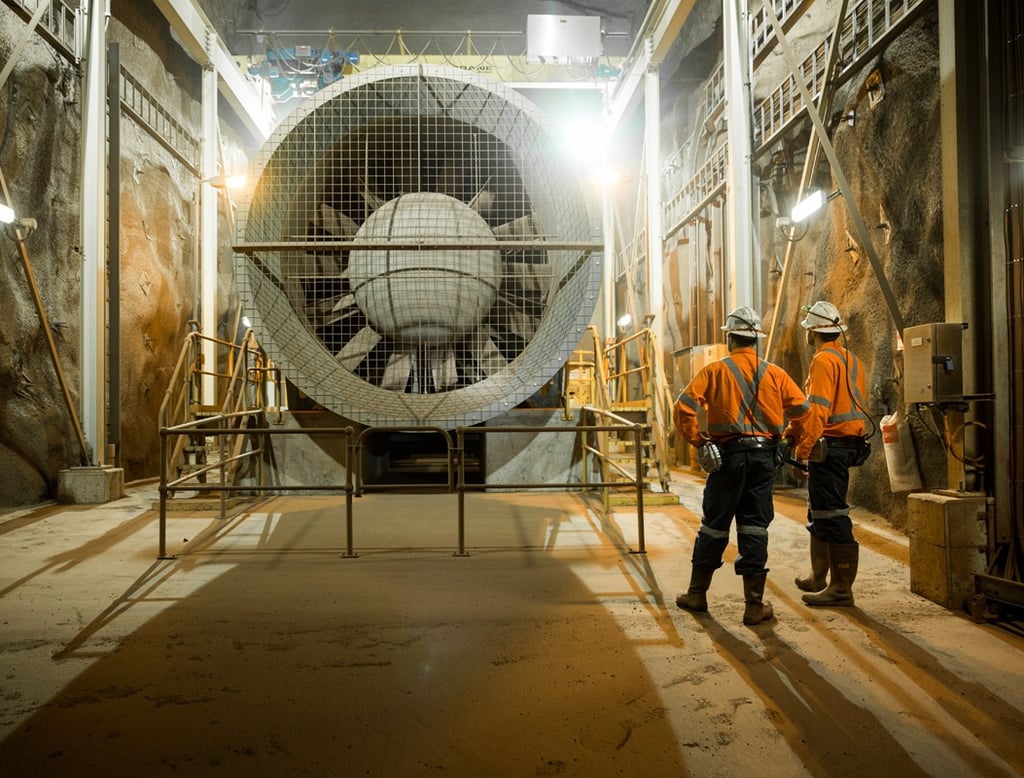

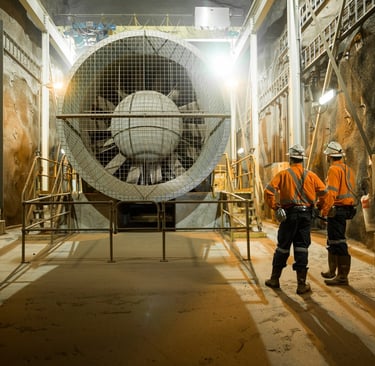

Sistem Ventilasi: Fan ventilasi berkapasitas besar membutuhkan pasokan listrik stabil untuk menjaga kualitas udara tambang. Kegagalan sistem ventilasi dapat berakibat fatal bagi keselamatan pekerja.

Penerangan Tambang: Sistem penerangan yang andal sangat krusial untuk keselamatan operasional. Kabel Type 209 memberikan pasokan listrik yang stabil untuk sistem penerangan LED modern yang efisien energi.

Pompa Air: Tambang bawah tanah selalu menghadapi masalah rembesan air. Sistem pompa harus beroperasi kontinyu, membutuhkan kabel yang dapat bertahan dalam kondisi lembab ekstrem.

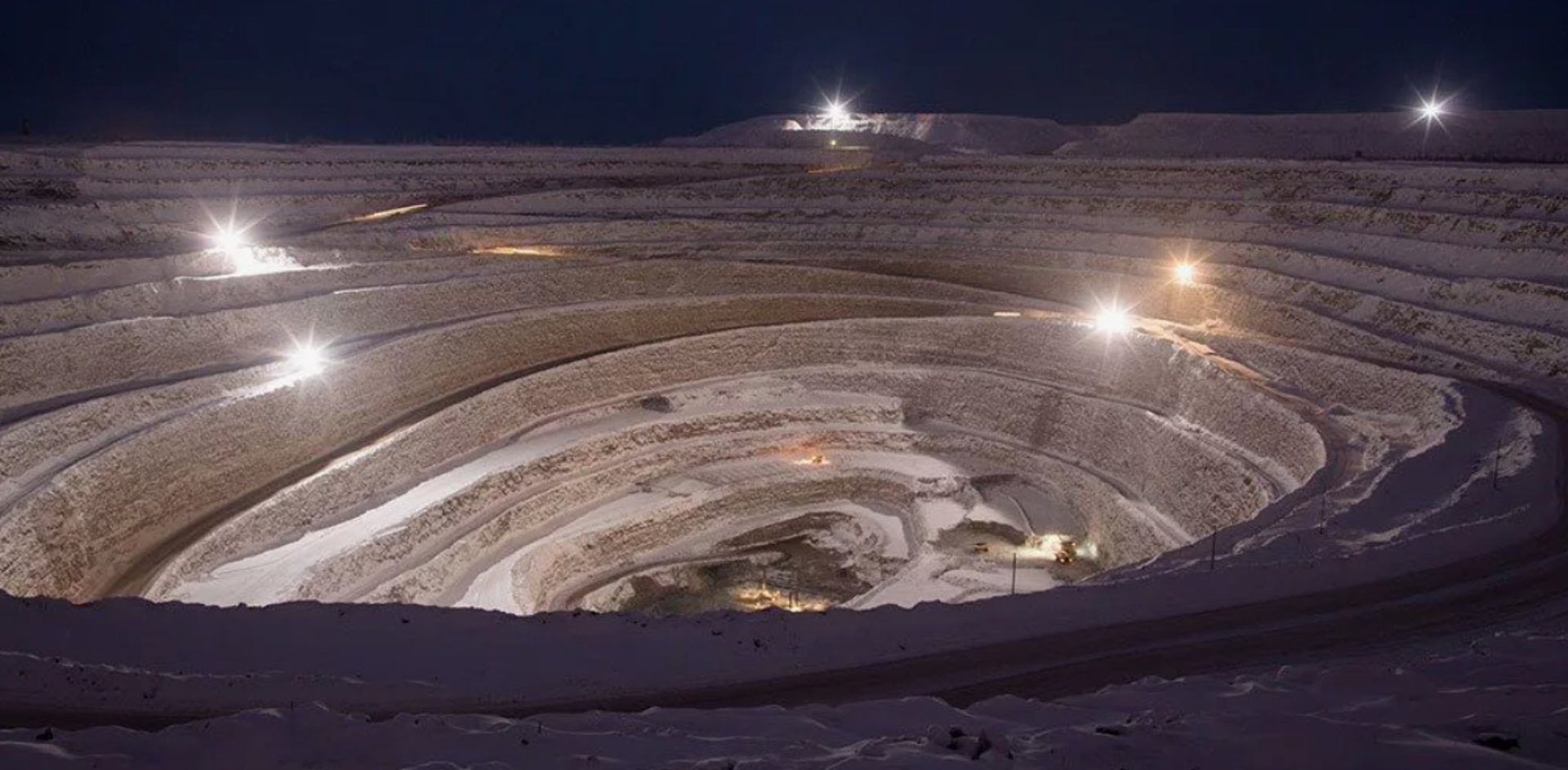

Pertambangan Terbuka: Skala Operasi Massive

Tambang terbuka seperti Grasberg (PT Freeport Indonesia) atau tambang batubara di Kalimantan mengoperasikan peralatan dengan skala yang mengagumkan. Shovel dengan bucket berkapasitas 50+ ton dan dragline dengan boom length 100+ meter membutuhkan pasokan listrik dalam kategori megawatt.

Aplikasi Dragline: Type 209.11 menjadi pilihan utama untuk dragline yang beroperasi dengan tegangan 11 kV. Kabel harus mampu menyalurkan daya hingga 10 MW untuk menggerakkan motor-motor massive ini.

Sistem Conveyor: Belt conveyor sepanjang puluhan kilometer membutuhkan sistem kabel yang dapat diandalkan. Setiap titik kegagalan dapat menghentikan seluruh lini produksi dengan kerugian jutaan dolar per jam.

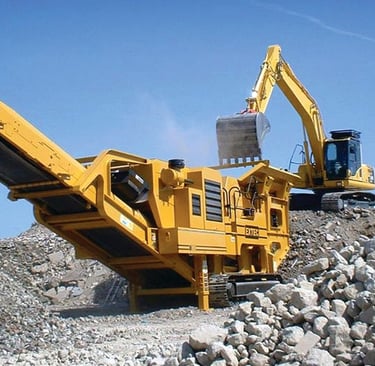

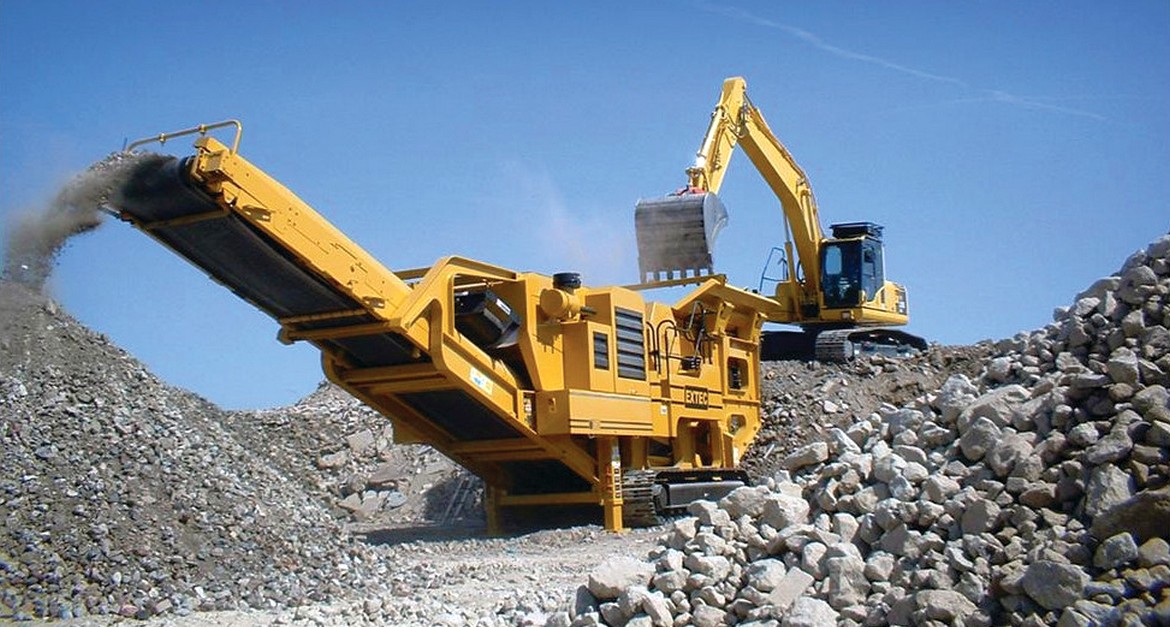

Crusher dan Mill: Peralatan pengolahan mineral berkapasitas besar membutuhkan pasokan listrik yang stabil dan bersih. Gangguan elektrik dapat merusak bearing dan komponen presisi lainnya yang bernilai miliaran rupiah.

Studi Kasus: Implementasi di Tambang Emas Terbesar Indonesia

PT Freeport Indonesia telah mengimplementasikan sistem kabel Type 209 di berbagai area operasional. Dalam kondisi operasi 24/7 selama lebih dari 10 tahun, kabel-kabel ini menunjukkan performa yang konsisten dengan tingkat kegagalan di bawah 0.1% per tahun.

Implementasi ini menghasilkan penghematan biaya maintenance hingga 60% dibandingkan kabel konvensional, dengan downtime yang berkurang drastis dari rata-rata 20 jam per bulan menjadi kurang dari 2 jam per bulan untuk seluruh sistem kabel.

Panduan Instalasi dan Perawatan Profesional

Instalasi: Fondasi Kinerja Jangka Panjang

Perencanaan Route Kabel

Perencanaan route menjadi faktor krusial yang menentukan umur operasional kabel. Route harus meminimalkan jumlah tikungan tajam dan menghindari area dengan potensi abrasi tinggi. Penggunaan cable tray khusus atau sistem penggantungan pneumatic dapat memperpanjang umur kabel secara signifikan.

Sistem Pengelolaan Kabel

Cable management system modern menggunakan teknologi real-time monitoring untuk memantau kondisi kabel selama operasi. Sensor strain gauge dapat mendeteksi beban mekanis berlebihan, sementara sensor suhu memberikan early warning terhadap overheating.

Grounding dan Bonding

Sistem grounding yang tepat sangat krusial untuk keselamatan dan performa. Resistance grounding harus dijaga di bawah 5 ohm untuk memastikan operasi protection system yang optimal. Regular testing dengan earth resistance tester menjadi prosedur wajib.

Perawatan Prediktif: Mencegah Sebelum Terjadi

Inspeksi Visual Rutin

Inspeksi visual mingguan dapat mendeteksi 80% potensi masalah sebelum berkembang menjadi kegagalan. Checklist harus mencakup kondisi selubung, connector, dan sistem support.

Pengujian Isolasi Berkala

Megger testing dengan tegangan 2.5 kV (untuk kabel 1.1 kV) hingga 15 kV (untuk kabel 11 kV) harus dilakukan setiap 6 bulan. Trend penurunan resistance isolasi dapat memprediksi kegagalan 3-6 bulan sebelum terjadi.

Thermal Imaging

Inspeksi thermal imaging dapat mendeteksi hotspot yang tidak terlihat secara visual. Temperature differential lebih dari 10°C antara fase menunjukkan adanya masalah yang memerlukan investigasi lebih lanjut.

Penyimpanan dan Handling

Kabel berdiameter besar membutuhkan handling khusus untuk mencegah kerusakan selama penyimpanan dan instalasi. Drum penyimpanan harus memiliki diameter minimum sesuai spesifikasi, dan kabel tidak boleh disimpan dalam kondisi terkena sinar matahari langsung dalam waktu lama.

Frequently Asked Questions (FAQ)

Q: Bagaimana cara menentukan varian Type 209 yang tepat untuk aplikasi spesifik?

A: Pemilihan varian bergantung pada tegangan sistem, jarak transmisi, dan kapasitas arus yang dibutuhkan. Type 209.1 cocok untuk aplikasi hingga 1.1 kV dengan jarak pendek, sementara Type 209.11 digunakan untuk sistem 11 kV dengan transmisi daya tinggi jarak jauh.

Q: Apakah kabel Type 209 dapat digunakan untuk aplikasi reeling?

A: Tidak direkomendasikan. Meskipun fleksibel, kabel Type 209 didesain sebagai trailing cable, bukan untuk aplikasi reeling yang membutuhkan fleksibilitas ekstrem dengan jutaan siklus tekukan.

Q: Berapa lama umur operasional yang dapat diharapkan?

A: Dengan instalasi dan maintenance yang tepat, umur operasional dapat mencapai 15-20 tahun dalam kondisi normal, atau 10-12 tahun dalam kondisi operasi ekstrem kontinyu.

Q: Bagaimana cara menangani emergency repair di lapangan?

A: Emergency repair harus dilakukan oleh teknisi tersertifikat menggunakan joint kit khusus. Temporary repair dapat dilakukan dengan vulcanizing tape, namun harus segera diganti dengan permanent joint.

Q: Apakah tersedia sertifikasi khusus untuk aplikasi tambang Indonesia?

A: Kabel Type 209 memenuhi standar internasional AS/NZS 1802 yang diakui oleh regulasi pertambangan Indonesia. Sertifikat conformity dapat disediakan untuk memenuhi requirement regulatory.

Penutup: Investasi Strategis untuk Masa Depan Pertambangan Indonesia

Kabel Type 209 bukan sekadar produk teknis, melainkan investasi strategis untuk masa depan industri pertambangan Indonesia. Dalam era di mana efisiensi operasional, keselamatan kerja, dan sustainability menjadi prioritas utama, pemilihan sistem kabel yang tepat dapat menentukan keberhasilan operasional jangka panjang.

Implementasi kabel Type 209 telah terbukti memberikan value proposition yang compelling: peningkatan uptime operasional, penurunan biaya maintenance, dan peningkatan keselamatan kerja. Dalam konteks pertambangan Indonesia yang menghadapi tantangan meningkatnya kompleksitas operasi dan tuntutan environmental compliance yang ketat, teknologi kabel canggih ini menjadi enabler utama untuk mencapai world-class mining operation.

Bagi perusahaan tambang yang serius dengan long-term sustainability dan operational excellence, investasi dalam teknologi kabel Type 209 bukan lagi optional, melainkan necessity. Era baru pertambangan Indonesia membutuhkan infrastruktur kelas dunia, dan kabel Type 209 siap menjadi fondasi teknologi yang dapat diandalkan.

Ajakan Bertindak: Konsultasikan kebutuhan kabel pertambangan Anda dengan specialist teknisi untuk menentukan konfigurasi Type 209 yang optimal. Investasi hari ini akan memberikan return berlipat dalam dekade mendatang melalui operational excellence dan competitive advantage yang sustainable.

Mari bersama-sama membangun industri pertambangan Indonesia yang lebih efisien, aman, dan berkelanjutan dengan teknologi kabel terdepan di dunia.

About the Author

Senior Electrical Engineer/15+ Years experience in Mining Industries

Ms. Li Wang holds a Bachelor’s degree in Electrical Engineering and is a Senior Electrical Engineer and Cable Installation Technical Consultant with over fifteen years of practical experience in cable systems. She has held positions at multiple mining companies in Australia and Indonesia, where she was deeply engaged in the initial design, installation, and on-site maintenance of high-voltage cable systems in industrial environments. With a strong theoretical foundation and extensive hands-on engineering experience, Ms. Wang excels in developing solutions for complex electrical systems and providing on-site technical guidance. She is dedicated to advancing safe, efficient, and reliable standards for cable applications.
