Revolusi Teknologi Kabel NTSCGEWOEU Tegangan Menengah: Solusi Andal untuk Proyek Infrastruktur Bawah Air Indonesia, Mendukung Ekspansi Industri Pertambangan Laut dan Pengembangan Pelabuhan Modern

Indonesia sebagai negara maritim terbesar di dunia sedang mengalami transformasi besar dalam sektor industri kelautan. Dari proyek reklamasi pantai Jakarta hingga eksplorasi pertambangan laut dalam di Sulawesi, kebutuhan akan teknologi kabel listrik yang mampu beroperasi di bawah air semakin meningkat. Di tengah tantangan ini, kabel NTSCGEWOEU (Non-Torque Submarine Cable with Ground Earth Wire Overwater/Underwater) hadir sebagai solusi revolusioner yang mengombinasikan fleksibilitas tinggi dengan ketahanan ekstrem terhadap lingkungan bawah air.

Mengapa Kabel Khusus Bawah Air Sangat Penting?

Dalam beberapa tahun terakhir, Indonesia telah meluncurkan berbagai proyek ambisius seperti pembangunan pulau buatan di Teluk Jakarta, pengembangan pelabuhan internasional di berbagai daerah, dan ekspansi industri pertambangan nikel bawah laut. Semua proyek ini membutuhkan pasokan listrik yang andal untuk peralatan seperti kapal keruk, pompa besar, dan platform terapung.

Kabel listrik konvensional tidak dirancang untuk menghadapi tekanan air, korosi garam laut, dan pergerakan mekanis yang terjadi di lingkungan maritim. Inilah mengapa kabel NTSCGEWOEU menjadi pilihan utama para insinyur dan kontraktor untuk proyek-proyek strategis tersebut.

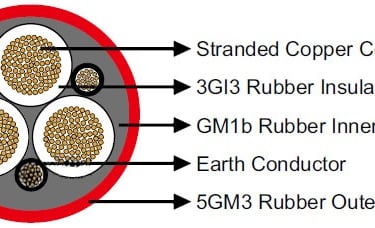

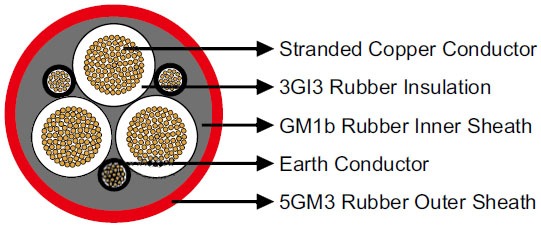

Anatomi Kabel NTSCGEWOEU: Teknologi Berlapis untuk Perlindungan Maksimal

Konduktor Inti: Jantung Penghantar Listrik

Kabel NTSCGEWOEU menggunakan konduktor tembaga serabut fleksibel kelas 5 sesuai standar DIN VDE 0295. Berbeda dengan kabel biasa yang menggunakan konduktor padat, konduktor serabut memberikan fleksibilitas superior yang sangat dibutuhkan ketika kabel harus bergerak mengikuti gerakan kapal atau peralatan terapung.

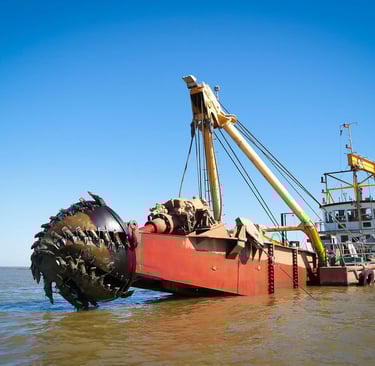

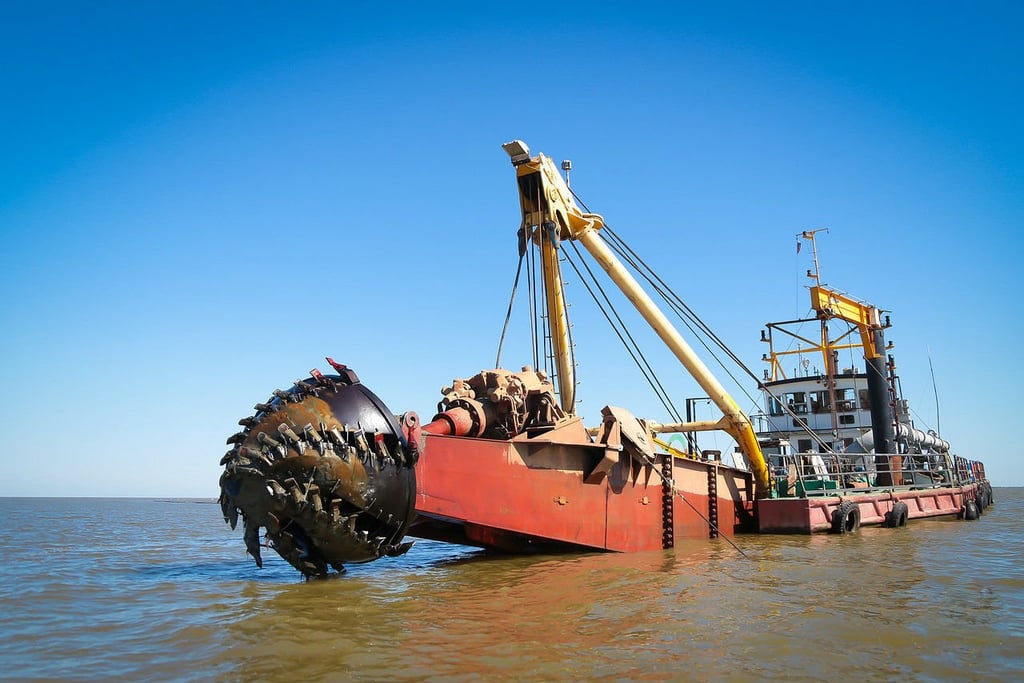

Bayangkan sebuah kapal keruk yang sedang beroperasi di perairan Teluk Jakarta. Kapal ini terus bergerak mengikuti arus dan angin, sementara kabel listrik harus tetap tersambung dengan stabil ke sumber listrik di darat. Konduktor serabut memungkinkan kabel menekuk ribuan kali tanpa mengalami kerusakan internal.

Sistem Isolasi Bertingkat

Lapisan isolasi kabel NTSCGEWOEU terdiri dari beberapa komponen:

Lapisan Semikonduktif Dalam: Berfungsi mengendalikan medan listrik di sekitar konduktor, mencegah terjadinya discharge listrik yang dapat merusak isolasi.

Isolasi Utama (Karet 3GI3): Jenis karet khusus yang tahan terhadap kelembapan dan mampu menahan tegangan listrik menengah hingga 35 kV. Material ini telah teruji dalam berbagai kondisi ekstrem dan memiliki sifat hidrofolik yang mencegah penetrasi air.

Lapisan Semikonduktif Luar: Memberikan perlindungan tambahan dan memastikan distribusi medan listrik yang merata.

Sistem Pembumian yang Inovatif

Salah satu keunggulan utama kabel NTSCGEWOEU adalah sistem pembumiannya yang tersedia dalam dua konfigurasi:

Konfigurasi Standar: Tiga konduktor pembumian ditempatkan di celah antar inti utama, memberikan jalur aman untuk arus bocor.

Konfigurasi /3E: Konduktor pembumian terdistribusi secara konsentris di atas setiap inti, memberikan perlindungan yang lebih merata dan stabilitas medan listrik yang superior.

Selubung Ganda Anti-Air

Selubung Dalam (GM1b): Dibuat dari karet khusus yang tidak hanya tahan air, tetapi juga mencegah pembentukan gelembung air di dalam kabel. Ini sangat penting karena gelembung air dapat menyebabkan hot spot dan kerusakan isolasi.

Selubung Luar (5GM3): Lapisan terluar yang dirancang khusus untuk lingkungan bawah air hingga kedalaman 500 meter. Material ini tahan terhadap tekanan tinggi, korosi garam laut, dan abrasi dari partikel-partikel di dalam air.

Spesifikasi Teknis: Kekuatan Angka di Balik Performa

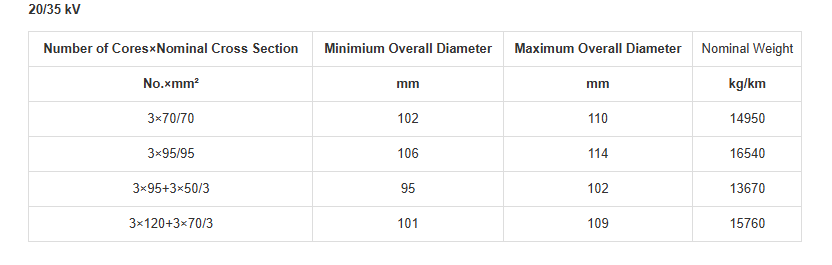

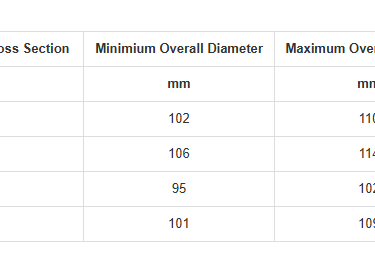

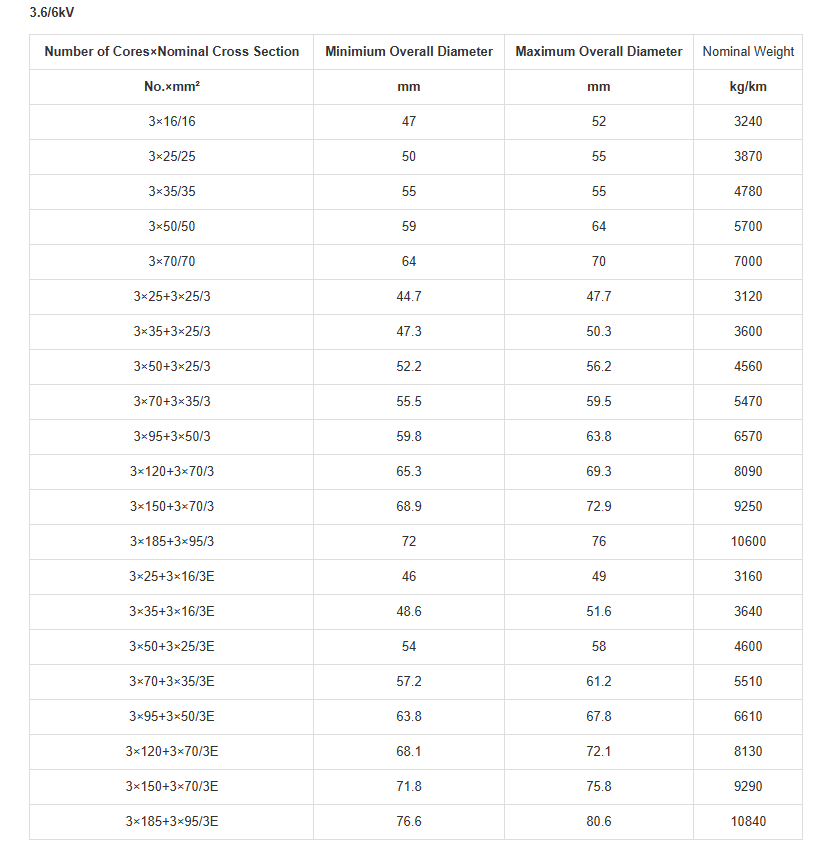

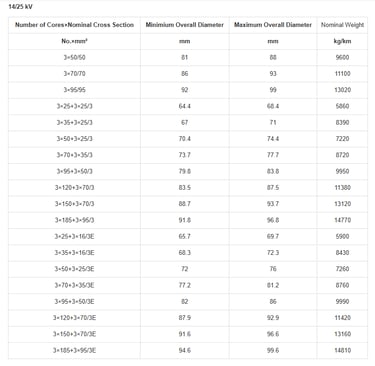

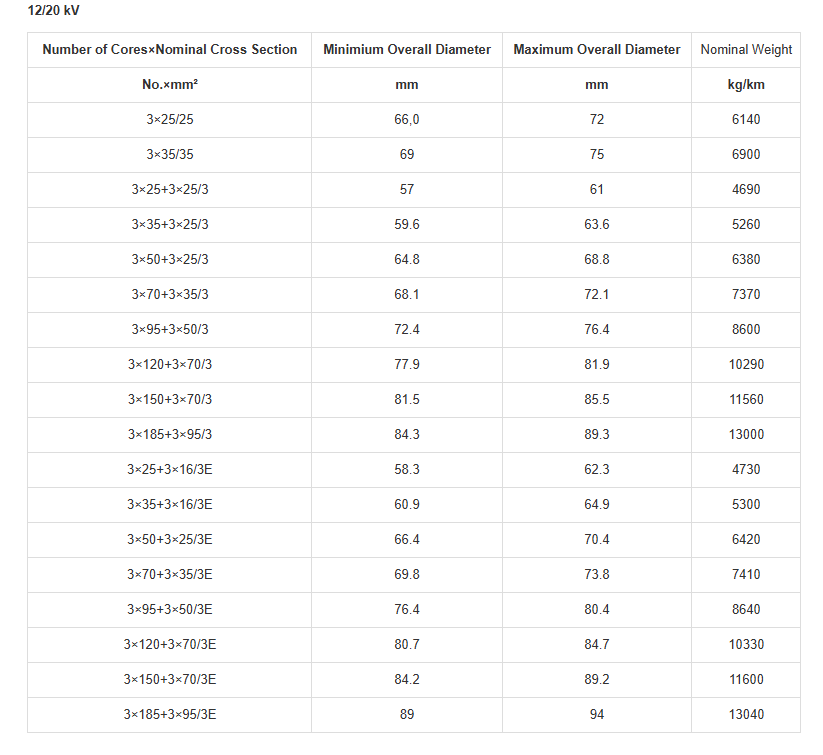

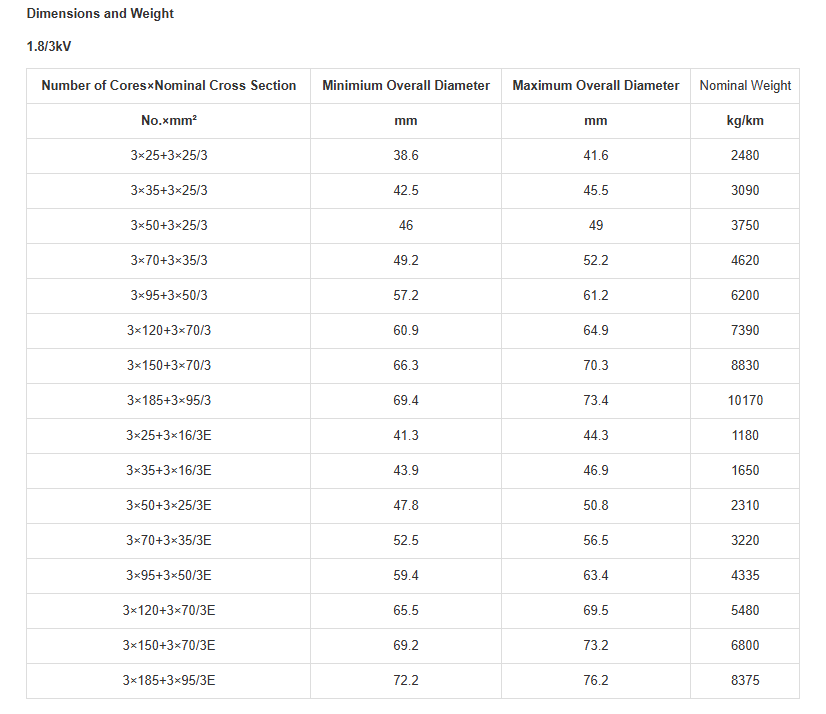

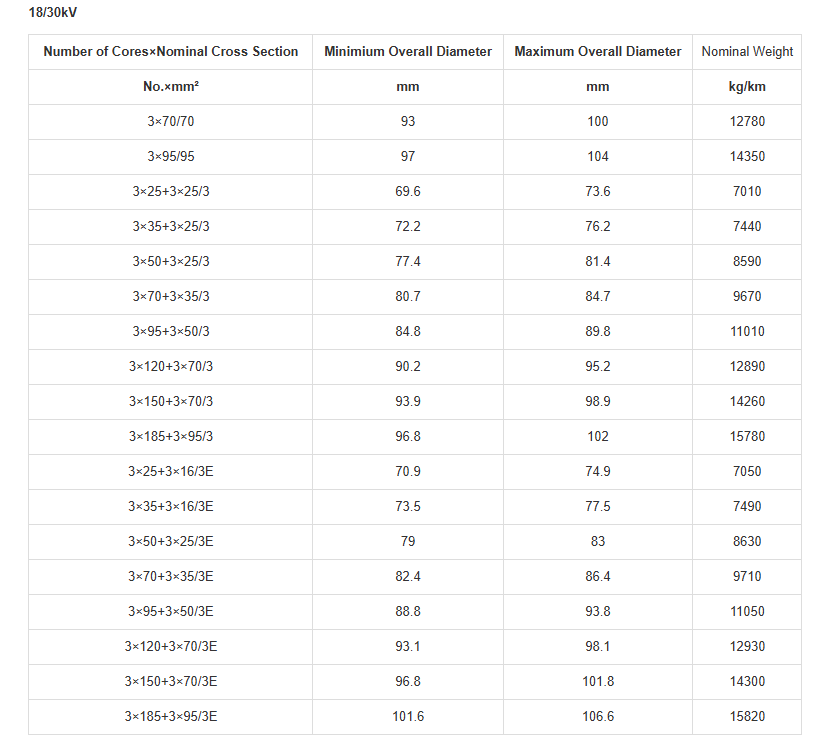

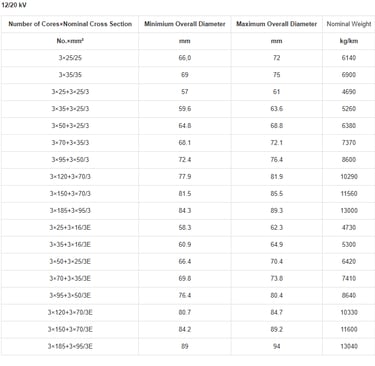

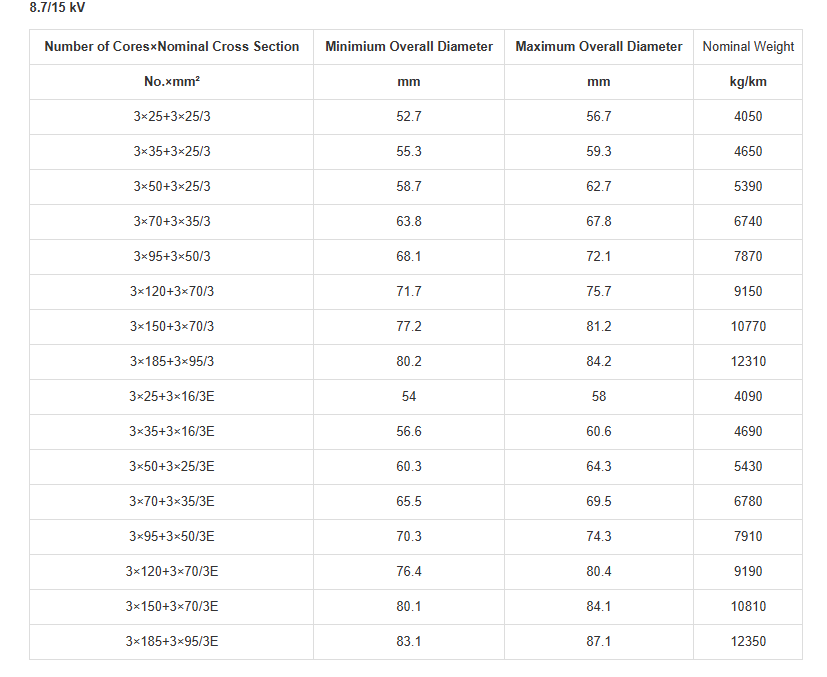

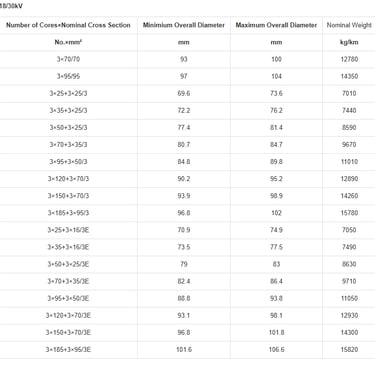

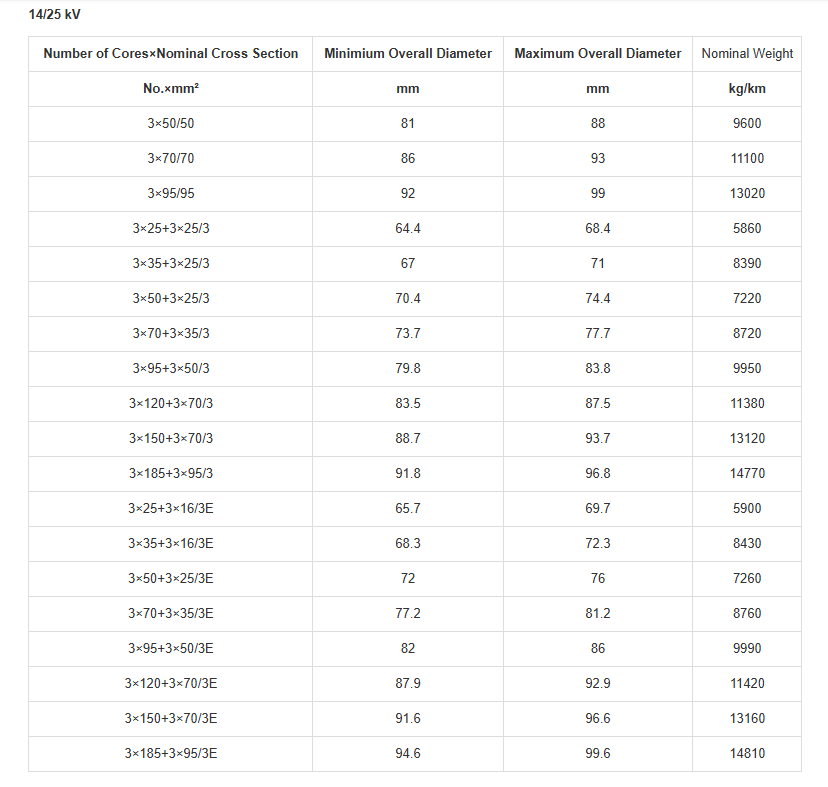

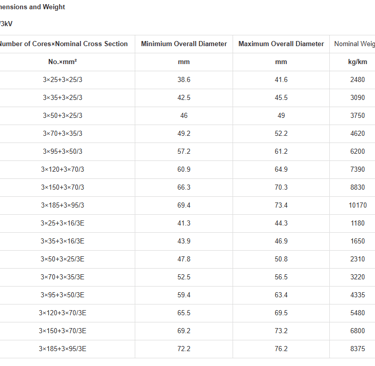

Kabel NTSCGEWOEU tersedia dalam berbagai konfigurasi tegangan mulai dari 1.8/3 kV hingga 20/35 kV, memungkinkan penggunaan untuk berbagai aplikasi mulai dari pompa kecil hingga sistem propulsi kapal besar.

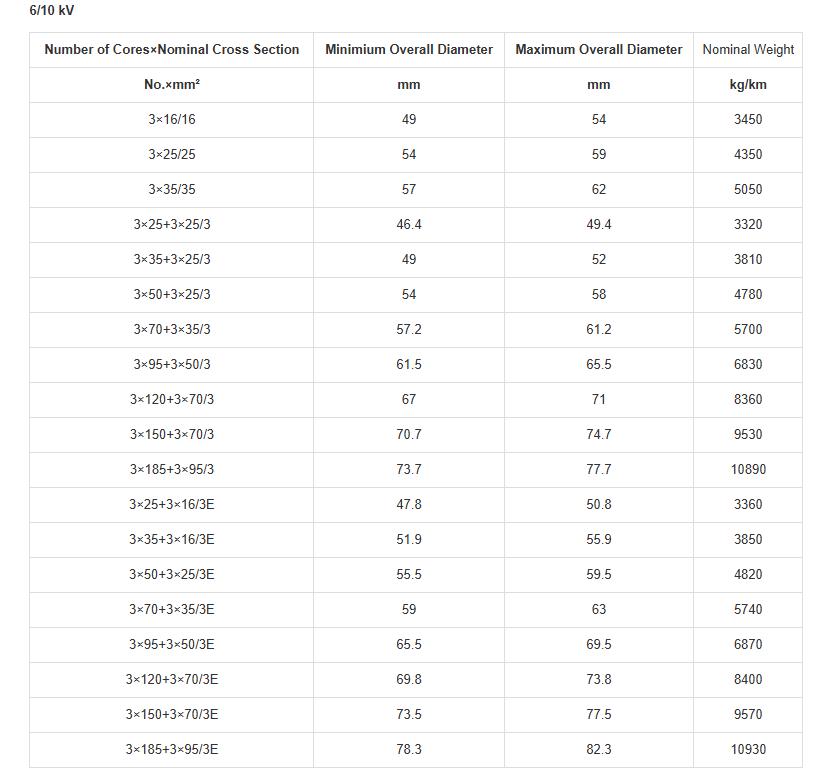

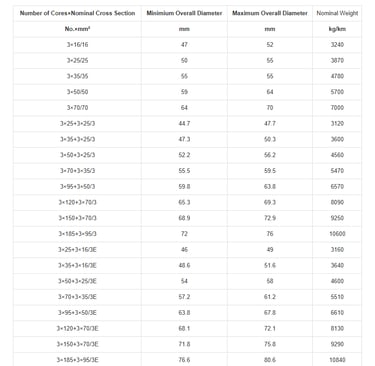

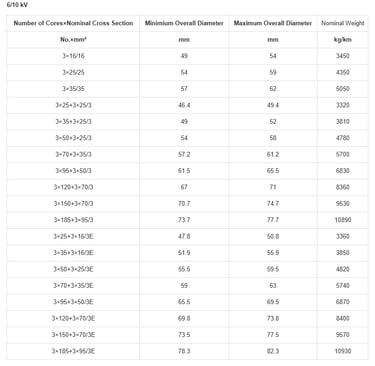

Contoh Spesifikasi untuk Tegangan 6/10 kV:

• Konfigurasi 3×50+3×25/3: Diameter 54-58 mm, berat 4.780 kg/km

• Konfigurasi 3×95+3×50/3: Diameter 61.5-65.5 mm, berat 6.830 kg/km

• Konfigurasi 3×185+3×95/3: Diameter 73.7-77.7 mm, berat 10.890 kg/km

Data ini menunjukkan bagaimana kabel dapat disesuaikan dengan kebutuhan daya dan kondisi pemasangan yang berbeda. Untuk proyek besar seperti kapal keruk dengan kebutuhan daya tinggi, konfigurasi dengan penampang besar akan dipilih meskipun memiliki diameter dan berat yang lebih besar.

Studi Kasus: Implementasi di Proyek Nyata Indonesia

Kasus 1: Reklamasi Teluk Jakarta

Proyek reklamasi Teluk Jakarta yang sedang berlangsung membutuhkan puluhan kapal keruk yang beroperasi 24 jam sehari. Setiap kapal membutuhkan pasokan listrik hingga 2 MW untuk mengoperasikan pompa sedot dan sistem propulsi.

Dengan menggunakan kabel NTSCGEWOEU konfigurasi 6/10 kV, pasokan listrik dapat dialirkan dari gardu induk di daratan ke kapal-kapal yang berjarak hingga 2 kilometer. Fleksibilitas kabel memungkinkan kapal bergerak dalam radius tertentu tanpa mengganggu pasokan listrik, sementara ketahanan terhadap air laut memastikan operasi yang stabil dalam jangka panjang.

Kasus 2: Pengembangan Pelabuhan Patimban

Pelabuhan Patimban di Jawa Barat memiliki dermaga terapung yang membutuhkan pasokan listrik untuk sistem crane dan penerangan. Kondisi air laut yang korosif dan gerakan pasang surut yang tinggi menjadi tantangan utama.

Implementasi kabel NTSCGEWOEU dengan konfigurasi /3E memberikan stabilitas listrik yang superior. Sistem pembumian konsentris memastikan tidak ada gangguan listrik meski dermaga bergerak naik turun mengikuti pasang surut hingga 2 meter.

Kasus 3: Pertambangan Nikel Bawah Laut Sulawesi

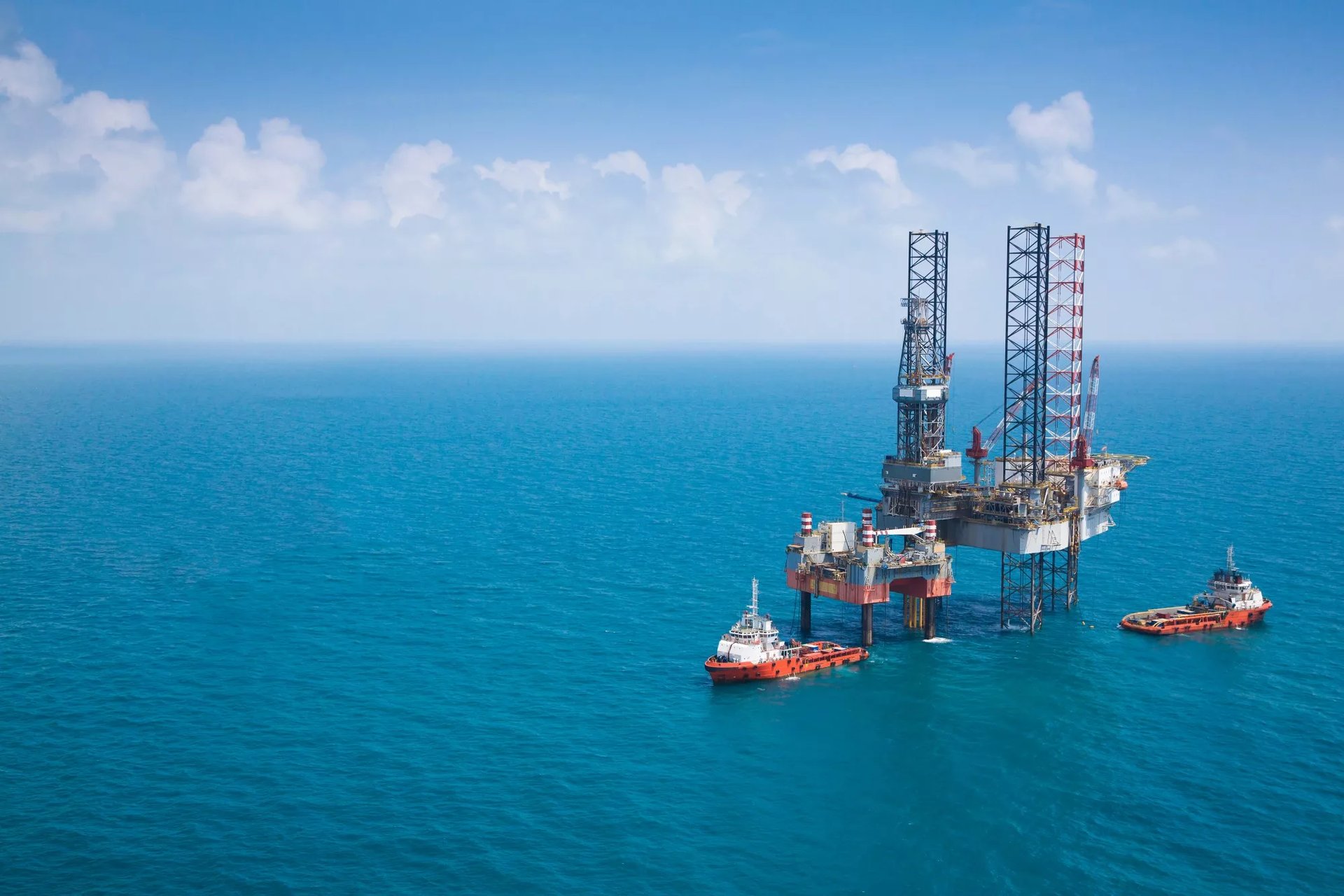

Eksplorasi pertambangan nikel bawah laut di perairan Sulawesi menggunakan platform pengeboran terapung yang membutuhkan pasokan listrik dari kapal induk. Operating depth hingga 200 meter dan kondisi arus laut yang kuat membutuhkan kabel dengan spesifikasi khusus.

Kabel NTSCGEWOEU 12/20 kV dengan selubung tahan tekanan tinggi mampu beroperasi stabil pada kedalaman tersebut. Konduktor serabut fleksibel memungkinkan kabel mengikuti gerakan platform tanpa mengalami fatigue failure.

Keunggulan Kompetitif di Pasar Indonesia

Sertifikasi Internasional VDE 0250 Part 813

Standar Jerman yang ketat ini memastikan kabel memenuhi persyaratan keselamatan dan performa untuk aplikasi kelautan. Bagi kontraktor Indonesia, sertifikasi ini penting untuk memenuhi requirement proyek-proyek dengan standar internasional.

Toleransi Terhadap Kondisi Tropis

Indonesia memiliki kondisi iklim tropis dengan suhu air laut yang tinggi dan kandungan garam yang bervariasi. Kabel NTSCGEWOEU telah diuji dalam berbagai kondisi serupa dan terbukti mampu mempertahankan performa dalam jangka panjang.

Fleksibilitas Pemasangan

Dengan radius bend yang kecil dan weight-to-strength ratio yang optimized, kabel ini memudahkan proses instalasi bahkan di lokasi dengan akses terbatas seperti platform lepas pantai atau area pelabuhan yang padat.

Panduan Instalasi untuk Kontraktor Indonesia

Persiapan Pemasangan

1. Survey Lokasi: Lakukan pemetaan dasar laut atau jalur kabel untuk mengidentifikasi obstacle dan kondisi lingkungan.

2. Perhitungan Mekanis: Tentukan tension dan bending radius maksimum selama instalasi untuk menghindari kerusakan kabel.

3. Pemilihan Support System: Gunakan cable tray atau armored conduit khusus untuk area dengan risiko abrasi tinggi.

Prosedur Pemasangan

Phase 1: Preparasi Kabel

• Inspeksi visual seluruh panjang kabel untuk memastikan tidak ada damage selama transportasi

• Test resistansi isolasi menggunakan megohm meter 2500V

• Verifikasi kontinuitas setiap konduktor

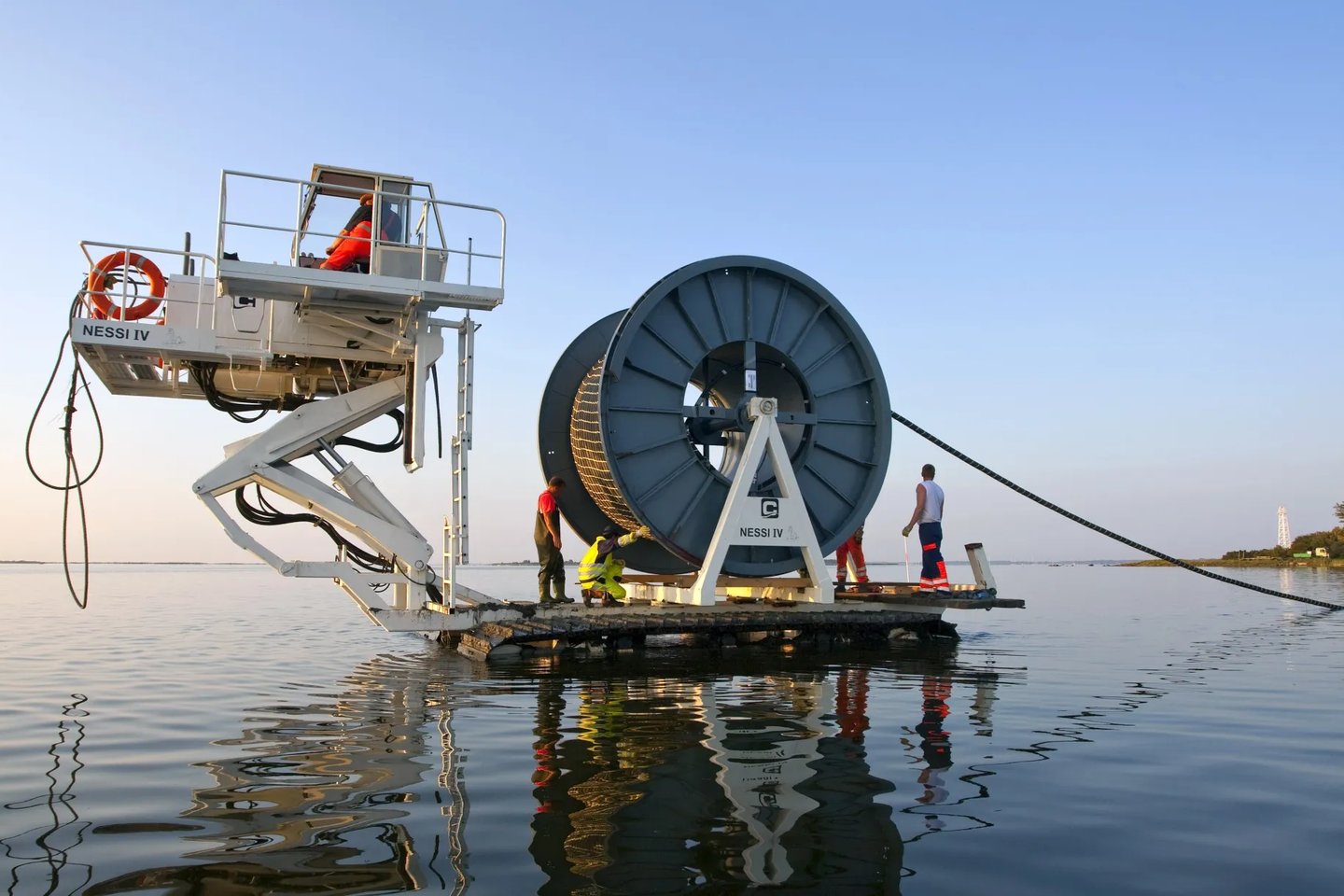

Phase 2: Instalasi Fisik

• Gunakan cable pulling equipment dengan kontrol tension automatic

• Hindari bending radius kurang dari 10 kali diameter kabel

• Install cable support setiap 2-3 meter untuk mencegah mechanical stress

Phase 3: Terminasi dan Testing

• Gunakan termination kit khusus untuk aplikasi underwater

• Pastikan sealing IP68 pada setiap sambungan

• Lakukan high voltage test sesuai standar IEC sebelum commissioning

Sistem Monitoring

Untuk proyek-proyek besar, implementasi sistem monitoring kabel sangat disarankan:

• Temperature Monitoring: Sensor suhu pada beberapa titik untuk mendeteksi overload

• Partial Discharge Detection: Sistem deteksi dini kerusakan isolasi

• Current Imbalance Monitoring: Deteksi gangguan pada sistem pembumian

Strategi Perawatan Preventif

Inspeksi Berkala

Mingguan:

• Visual inspection pada area termination dan support

• Monitoring suhu operasi

• Check mechanical stress pada flex point

Bulanan:

• Resistansi isolasi test menggunakan 1000V megohm meter

• Inspeksi underwater menggunakan ROV (Remotely Operated Vehicle) untuk section bawah air

• Dokumentasi kondisi selubung luar

Tahunan:

• Comprehensive electrical test including tan delta measurement

• Mechanical integrity assessment

• Replacement planning berdasarkan hasil assessment

Troubleshooting Umum

Problem: Penurunan Resistansi Isolasi

• Kemungkinan penyebab: Penetrasi air melalui damaged sheath

• Solusi: Lokalisasi kerusakan menggunakan Time Domain Reflectometry (TDR), repair atau replacement section yang rusak

Problem: Overheating pada Termination

• Kemungkinan penyebab: Loose connection atau inadequate sealing

• Solusi: Re-termination dengan torque specification yang tepat, upgrade cooling system jika perlu

Problem: Mechanical Damage pada Flex Point

• Kemungkinan penyebab: Excessive bending atau inadequate support

• Solusi: Install additional cable support, modify routing untuk mengurangi stress

Trend dan Proyeksi Masa Depan

Perkembangan Teknologi

Industri kabel bawah air terus berkembang dengan inovasi-inovasi seperti:

• Smart Cable Technology: Integrasi fiber optic untuk komunikasi data dan monitoring

• Enhanced Materials: Polymer nano-composite untuk meningkatkan mechanical properties

• Modular Design: Sistem plug-and-play untuk mempercepat instalasi

Peluang Pasar Indonesia

Dengan pertumbuhan ekonomi maritim Indonesia yang diprediksi 8% per tahun, demand untuk kabel NTSCGEWOEU diperkirakan akan meningkat signifikan:

• Sektor Renewable Energy: Offshore wind farm dan tidal energy projects

• Aquaculture: Modernisasi tambak dan fish farming dengan sistem automated

• Tourism Infrastructure: Pengembangan resort terapung dan underwater attractions

• Defense Applications: Naval facility dan coastal surveillance systems

Rekomendasi untuk Stakeholder

Untuk Pemerintah

1. Standardisasi Nasional: Adopsi standar VDE 0250 Part 813 sebagai referensi untuk proyek pemerintah

2. Insentif Pajak: Pemberian tax allowance untuk investasi teknologi ramah lingkungan

3. Research & Development: Dukungan riset untuk pengembangan teknologi kabel lokal

Untuk Industri

1. Technology Transfer: Kerjasama dengan manufacturer internasional untuk alih teknologi

2. Local Content: Pengembangan supply chain lokal untuk komponen-komponen tertentu

3. Human Resource Development: Training program untuk teknisi dan engineer

Untuk Kontraktor

1. Investment Planning: Alokasi budget untuk peralatan instalasi khusus

2. Skill Development: Pelatihan crew untuk handling kabel high-voltage underwater

3. Quality Assurance: Implementasi sistem QC yang ketat untuk memastikan reliability

Kesimpulan

Kabel NTSCGEWOEU tegangan menengah merepresentasikan evolusi teknologi kabel listrik untuk aplikasi maritim. Dengan kombinasi fleksibilitas tinggi, ketahanan ekstrem, dan standar internasional yang ketat, kabel ini menjadi pilihan strategis untuk mendukung pertumbuhan industri kelautan Indonesia.

Dari proyek reklamasi Jakarta hingga eksplorasi pertambangan laut dalam, implementasi teknologi ini tidak hanya memastikan operasi yang andal tetapi juga memberikan nilai ekonomi jangka panjang yang superior. Bagi Indonesia yang sedang bertransformasi menjadi poros maritim dunia, investasi dalam teknologi infrastructure yang tepat seperti kabel NTSCGEWOEU akan menjadi fondasi bagi kesuksesan jangka panjang.

Dengan dukungan regulasi yang tepat, pengembangan sumber daya manusia yang kompeten, dan kerjasama strategis antara pemerintah dan industri, Indonesia memiliki potensi besar untuk menjadi leader regional dalam teknologi infrastructure maritim. Kabel NTSCGEWOEU bukan sekadar produk teknis, tetapi enabler untuk mewujudkan visi Indonesia sebagai negara maritim yang maju dan berkelanjutan.
