Revolusi Teknologi Kabel NTSCGEWOEU Medium-Voltage Reeling Cable dengan Serat Optik: Solusi Terdepan untuk Industri Pertambangan dan Peralatan Berat Indonesia dalam Era Digitalisasi 4.0

Pendahuluan

Di tengah pesatnya perkembangan industri pertambangan dan infrastruktur Indonesia, kebutuhan akan sistem kelistrikan yang andal dan canggih semakin meningkat. Salah satu inovasi terdepan dalam bidang ini adalah kabel NTSCGEWOEU, sebuah kabel tegangan menengah dengan teknologi serat optik terintegrasi yang dirancang khusus untuk aplikasi peralatan bergerak berat.

Kabel NTSCGEWOEU merupakan solusi revolusioner yang menggabungkan kemampuan transmisi daya listrik tegangan menengah dengan komunikasi data berkecepatan tinggi melalui serat optik. Teknologi ini sangat relevan dengan kebutuhan industri Indonesia yang sedang bertransformasi menuju era digitalisasi 4.0, khususnya di sektor pertambangan batubara, nikel, dan infrastruktur pelabuhan.

Artikel ini akan memberikan pemahaman komprehensif tentang kabel NTSCGEWOEU, mulai dari sistem penamaan, standar teknis, spesifikasi detail, hingga aplikasi praktis di lapangan. Informasi ini sangat penting bagi para insinyur, teknisi, dan pengambil keputusan di industri untuk memahami keunggulan teknologi ini dalam mendukung efisiensi operasional peralatan berat.

Standar dan Regulasi yang Relevan

Kabel NTSCGEWOEU dikembangkan berdasarkan standar VDE 0250 Part 813, yang merupakan standar khusus untuk kabel reeling tegangan menengah yang digunakan pada peralatan bergerak. VDE (Verband der Elektrotechnik, Elektronik und Informationstechnik) adalah organisasi standarisasi terkemuka di Jerman yang telah menetapkan berbagai standar kelistrikan yang diakui secara global.

Standar VDE 0250 Part 813 menjamin bahwa kabel ini memenuhi persyaratan ketat untuk:

• Ketahanan terhadap fleksi berulang (flexing resistance)

• Kemampuan operasi dalam kondisi mekanis ekstrem

• Keandalan isolasi pada tegangan menengah

• Kompatibilitas dengan sistem reeling motorized

Selain itu, kabel ini juga mematuhi DIN VDE 0295 untuk konduktor tembaga fleksibel kelas 5, yang memastikan fleksibilitas optimal untuk aplikasi bergerak. Standar ini mengatur persyaratan konduktor yang dapat menahan jutaan siklus fleksi tanpa mengalami kerusakan struktural.

Kepatuhan terhadap standar internasional ini memberikan jaminan bahwa kabel NTSCGEWOEU dapat diandalkan untuk operasi jangka panjang dalam kondisi operasional yang demanding, sesuai dengan kebutuhan industri Indonesia yang mengutamakan keandalan dan efisiensi.

Spesifikasi Teknis Komprehensif

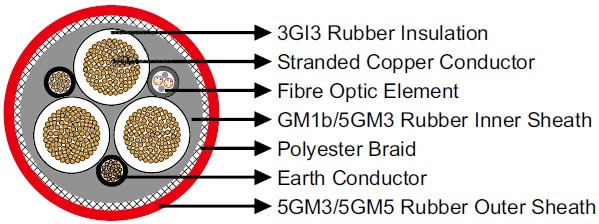

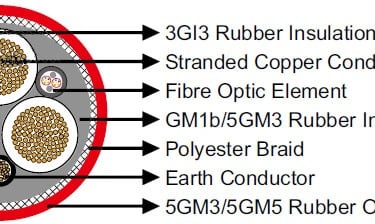

Konstruksi Kabel Multi-Layer

Kabel NTSCGEWOEU memiliki konstruksi berlapis yang dirancang khusus untuk memberikan perlindungan maksimal dan kinerja optimal:

Konduktor Inti: Menggunakan tembaga fleksibel kelas 5 yang terdiri dari kawat-kawat tembaga berdiameter kecil yang dipilin dengan pola khusus. Konstruksi ini memberikan fleksibilitas tinggi sambil mempertahankan konduktivitas listrik yang excellent.

Lapisan Dalam Konduktor: Lapisan semikonduktif yang berfungsi mencegah kebocoran arus dan memastikan distribusi medan listrik yang merata di sekitar konduktor. Lapisan ini sangat penting untuk menjaga integritas isolasi pada tegangan menengah.

Isolasi EPR Tipe 3GI3: Ethylene Propylene Rubber (EPR) dengan spesifikasi 3GI3 memberikan ketahanan termal hingga 90°C dan ketahanan listrik yang excellent. Material ini tahan terhadap ozon, radiasi UV, dan berbagai bahan kimia industri.

Lapisan Luar Konduktor: Lapisan semikonduktif kedua yang berfungsi sebagai pelindung tambahan dan memastikan tidak ada konsentrasi medan listrik yang dapat menyebabkan breakdown isolasi.

Konduktor Tanah: Sistem grounding yang unik dengan pembagian dua konduktor di celah luar untuk memberikan jalur ground yang redundant dan optimal. Desain ini meningkatkan keamanan operasi dan mengurangi noise elektromagnetik.

Selubung Dalam: Karet tipe GM1b/5GM3 yang memberikan kekuatan mekanis dan perlindungan terhadap penetrasi kelembaban. Material ini fleksibel namun tahan terhadap abrasi dan puncture.

Penguatan Anti-Torsi: Jalinan poliester dengan pola khusus yang mencegah torsi berlebihan saat kabel digulung dan dibuka. Penguatan ini sangat penting untuk menjaga integritas serat optik dan konduktor selama operasi reeling.

Selubung Luar: Karet tipe 5GM3/5GM5 dengan sifat tahan api (flame retardant) dan tahan minyak. Selubung ini memberikan perlindungan akhir terhadap kondisi lingkungan ekstrem yang umum dijumpai di industri pertambangan dan pelabuhan.

Varian Tegangan dan Spesifikasi Detail

Kabel NTSCGEWOEU tersedia dalam empat varian tegangan utama yang dapat disesuaikan dengan kebutuhan aplikasi:

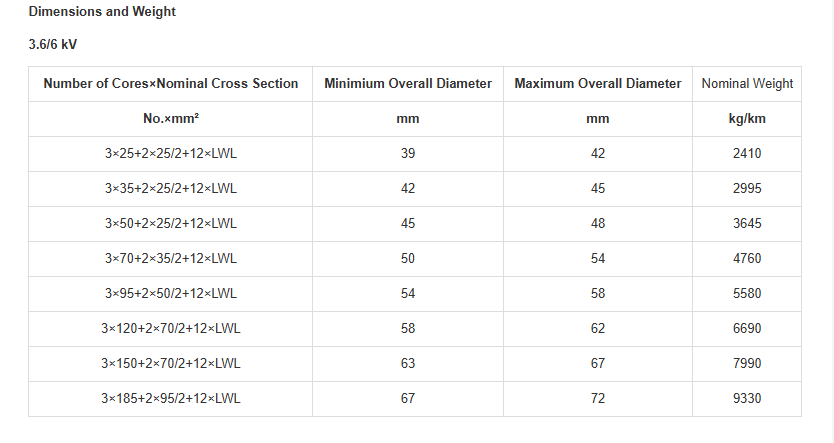

3.6/6 kV: Cocok untuk aplikasi dengan kebutuhan daya menengah seperti conveyor system dan mobile crane kecil. Diameter kabel berkisar 39-72 mm dengan berat 2410-9330 kg/km tergantung penampang konduktor.

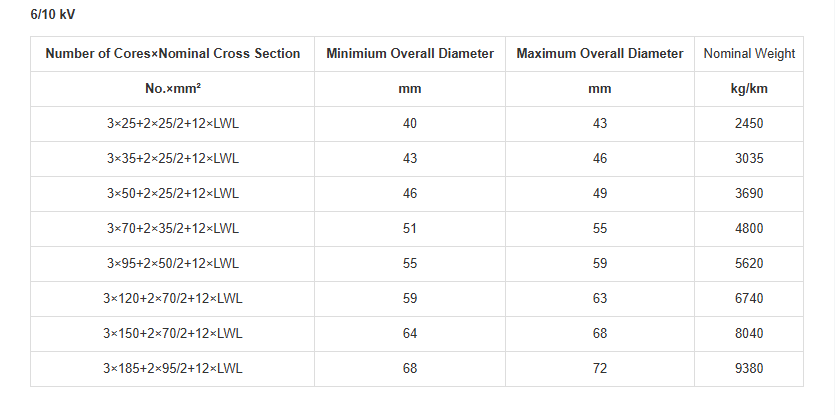

6/10 kV: Ideal untuk excavator besar dan spreader dengan kebutuhan daya tinggi. Spesifikasi diameter dan berat sedikit lebih besar dari varian 3.6/6 kV untuk mengakomodasi isolasi yang lebih tebal.

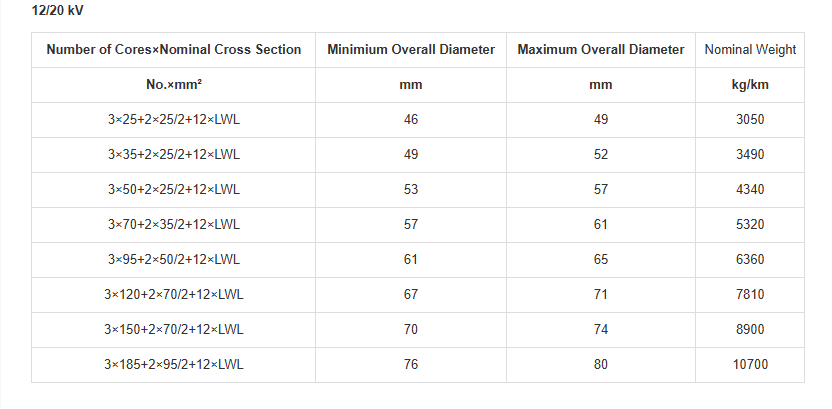

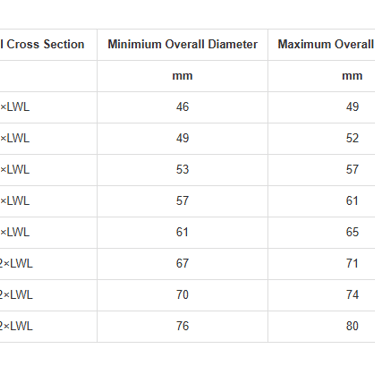

12/20 kV: Dirancang untuk aplikasi heavy-duty seperti gantry crane pelabuhan dan dragline pertambangan. Diameter berkisar 46-80 mm dengan berat hingga 10700 kg/km untuk penampang terbesar.

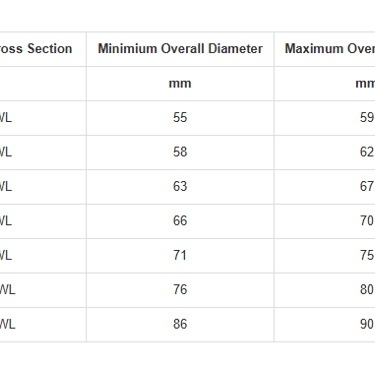

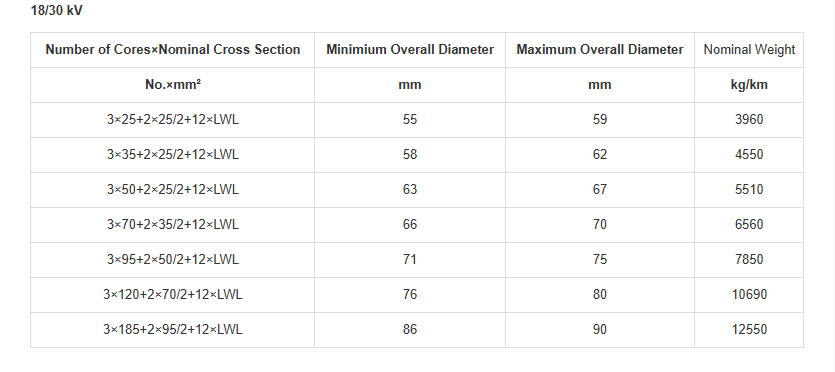

18/30 kV: Varian tertinggi untuk aplikasi extreme heavy-duty dengan kebutuhan daya sangat besar. Diameter maksimal mencapai 90 mm dengan berat hingga 12550 kg/km.

Setiap varian dilengkapi dengan 12 serat optik (LWL) yang memungkinkan komunikasi data berkecepatan tinggi hingga beberapa Gbps, tergantung jenis serat optik yang digunakan.

Bidang Aplikasi dan Penggunaan di Indonesia

Industri Pertambangan

Indonesia sebagai salah satu produsen batubara dan nikel terbesar dunia memiliki kebutuhan tinggi akan teknologi kabel yang dapat diandalkan untuk peralatan pertambangan. Kabel NTSCGEWOEU sangat cocok untuk:

Excavator Raksasa: Seperti Liebherr R996B atau Caterpillar 6090 FS yang digunakan di tambang batubara Kalimantan. Kabel ini mampu menahan beban mekanis ekstrem dari pergerakan bucket dan arm excavator sambil menyediakan komunikasi data untuk sistem monitoring mesin.

Spreader dan Stacker-Reclaimer: Di terminal batubara seperti Pelabuhan Samarinda atau Balikpapan, peralatan ini memerlukan kabel yang dapat beroperasi dalam lingkungan berdebu dan korosif. Selubung tahan minyak dan api pada kabel NTSCGEWOEU memberikan perlindungan optimal.

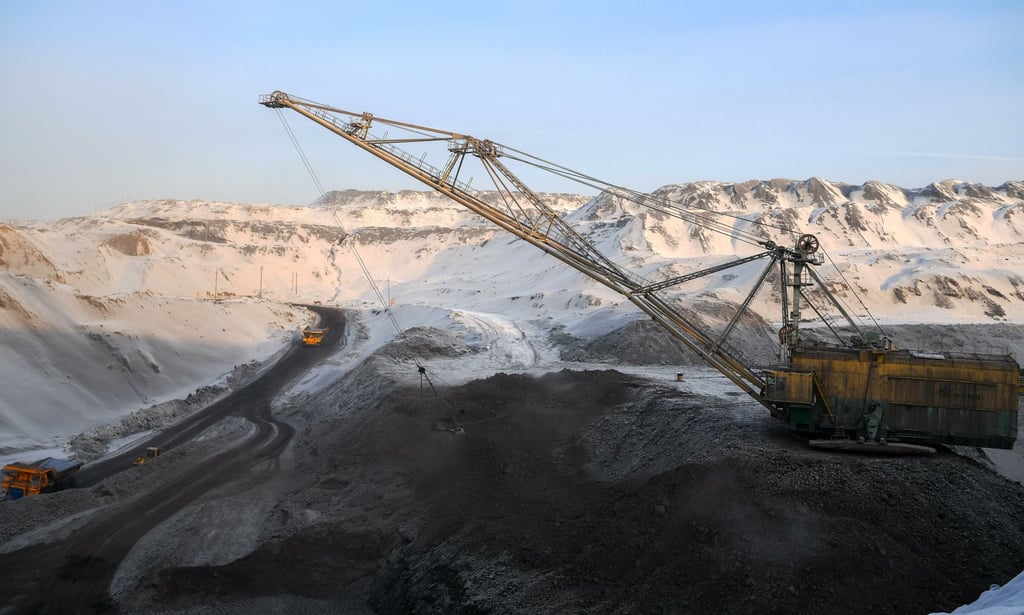

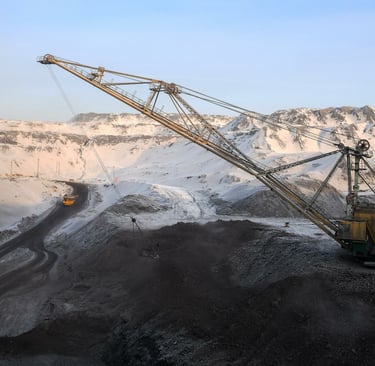

Dragline Mining: Untuk operasi strip mining, kabel ini dapat digulung pada sistem level-wind dengan jutaan siklus tanpa mengalami fatigue failure.

Infrastruktur Pelabuhan

Pelabuhan-pelabuhan besar Indonesia seperti Tanjung Priok, Tanjung Perak, dan Makassar menggunakan gantry crane raksasa untuk bongkar muat kontainer. Kabel NTSCGEWOEU memberikan solusi ideal untuk:

Quay Crane (QC): Dengan kemampuan angkat hingga 65 ton, crane ini memerlukan kabel yang dapat menahan tekanan mekanis tinggi sambil menyediakan komunikasi data untuk sistem automated container handling.

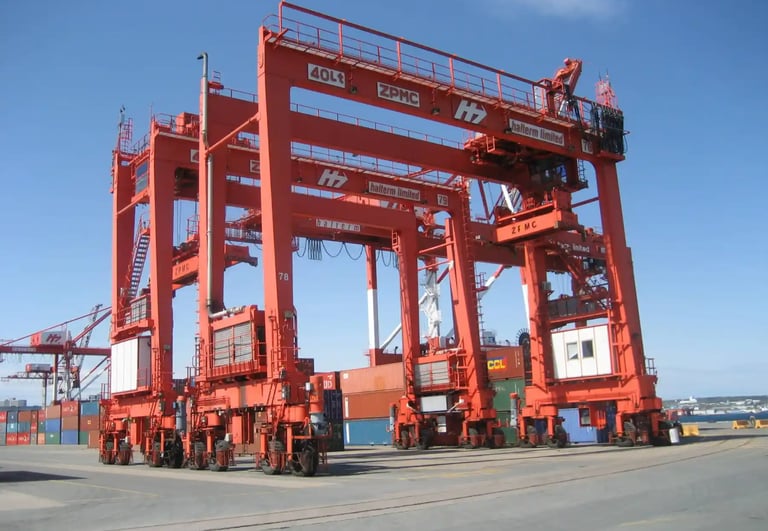

Rubber Tired Gantry (RTG): Untuk operasi di container yard, kabel ini memungkinkan mobilitas tinggi sambil mempertahankan koneksi daya dan data yang stabil.

Ship-to-Shore Crane: Integrasi serat optik memungkinkan implementasi sistem automation yang dapat meningkatkan efisiensi bongkar muat hingga 30%.

Industri Semen dan Manufaktur

Pabrik semen besar seperti Semen Indonesia, Indocement, dan Holcim Indonesia menggunakan peralatan bergerak untuk penanganan material. Kabel NTSCGEWOEU cocok untuk:

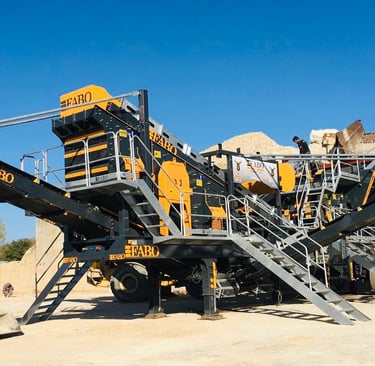

Mobile Crusher: Ketahanan terhadap debu semen dan getaran mesin crusher.

Conveyor Transfer Car: Untuk perpindahan material antar conveyor line.

Overhead Crane: Di area produksi dan warehouse.

Saran Instalasi dan Best Practice

Persiapan Instalasi

Instalasi kabel NTSCGEWOEU memerlukan perencanaan matang dan perhatian detail untuk memastikan kinerja optimal:

Pemilihan Sistem Reeling: Gunakan reel bermotor dengan sistem monospiral atau level-wind yang sesuai dengan berat dan diameter kabel. Untuk kabel varian 18/30 kV dengan berat 12550 kg/km, diperlukan reel dengan kapasitas torsi tinggi dan sistem pengereman yang handal.

Radius Lengkung Minimum: Pastikan radius lengkung tidak kurang dari 12 kali diameter kabel untuk mencegah stress pada serat optik dan konduktor. Untuk kabel diameter 90 mm, radius minimum adalah 1080 mm.

Sistem Penegang Kabel: Gunakan cable tensioner yang dapat mengatur tegangan secara otomatis untuk mencegah slack atau over-tension yang dapat merusak struktur internal kabel.

Proses Instalasi

Persiapan Jalur Kabel: Pastikan jalur kabel bebas dari benda tajam, permukaan kasar, atau obstacle yang dapat menyebabkan abrasi. Gunakan cable guide dan roller berkualitas tinggi.

Terminasi dan Splicing: Gunakan teknisi bersertifikat untuk terminasi kabel tegangan menengah. Sambungan serat optik harus dilakukan dengan precision splicer untuk menjamin loss yang minimal.

Grounding System: Pastikan sistem grounding terpasang dengan benar dan terhubung ke main earthing system untuk keamanan operasi.

Testing dan Commissioning: Lakukan pengujian lengkap meliputi hi-pot test untuk isolasi, continuity test untuk konduktor, dan OTDR test untuk serat optik sebelum kabel dioperasikan.

Strategi Perawatan Preventif

Inspeksi Rutin

Inspeksi Visual: Lakukan pemeriksaan visual mingguan pada selubung luar untuk mendeteksi tanda-tanda abrasi, cut, atau damage. Perhatikan khusus area near termination dan guide roller.

Monitoring Serat Optik: Gunakan OTDR (Optical Time Domain Reflectometer) untuk memonitor kondisi serat optik secara berkala. Catat baseline measurement saat commissioning untuk comparison.

Thermal Imaging: Lakukan thermal scanning bulanan pada termination dan splice point untuk mendeteksi hot spot yang dapat mengindikasikan loose connection atau degradation.

Perawatan Preventif

Cleaning Regime: Bersihkan kabel dari debu, oil, dan kontaminan menggunakan solvent yang compatible dengan selubung karet. Hindari penggunaan aromatic hydrocarbon yang dapat menyebabkan swelling.

Lubrication: Aplikasikan cable pulling lubricant pada guide system secara berkala untuk mengurangi friction dan wear.

Reel Maintenance: Periksa kondisi reel drum, slip ring, dan motor drive system. Pastikan alignment yang tepat untuk mencegah uneven wear pada kabel.

Storage dan Handling

Environmental Control: Simpan spare kabel dalam area dengan temperature control 15-25°C dan humidity maksimal 60%. Hindari paparan sinar matahari langsung yang dapat menyebabkan UV degradation pada selubung.

Proper Coiling: Jika perlu coiling untuk storage, gunakan proper coiling technique dengan radius yang adequate dan avoid kinking.

Keunggulan Kompetitif Kabel NTSCGEWOEU

Superior Flexibility

Konduktor tembaga kelas 5 dengan konstruksi multi-strand memberikan fleksibilitas exceptional yang dapat menahan jutaan siklus fleksi. Kombinasi dengan jalinan anti-torsi poliester memastikan kabel dapat beroperasi pada aplikasi dengan twist angle yang bervariasi tanpa mengalami internal damage.

Dual Functionality

Integrasi serat optik memberikan capability unik dimana satu kabel dapat menjalankan fungsi power transmission dan data communication secara bersamaan. Hal ini mengeliminasi kebutuhan akan kabel data terpisah dan mengurangi kompleksitas sistem.

Environmental Resistance

Selubung tahan minyak dan api memberikan protection superior terhadap hydrocarbon, cutting oil, dan flame exposure yang umum di industrial environment. Ketahanan terhadap temperature ekstrem (-25°C hingga +90°C) memungkinkan operasi di berbagai kondisi klimat Indonesia.

High Reliability

Konstruksi berlapis dengan multiple protection layer dan redundant grounding system memberikan reliability tinggi dan minimalize downtime. Mean Time Between Failure (MTBF) yang tinggi mengurangi maintenance cost dan operation disruption.

Standardized Quality

Compliance dengan VDE standard memberikan assurance bahwa kabel telah melalui testing regime yang comprehensive dan memenuhi international quality benchmark.

Pertanyaan Umum (FAQ)

Q: Apa fungsi spesifik serat optik pada kabel NTSCGEWOEU?

A: Serat optik (LWL) memungkinkan transmisi data berkecepatan tinggi hingga beberapa Gbps untuk aplikasi seperti real-time equipment monitoring, remote control system, video surveillance, dan industrial ethernet communication. Teknologi ini mendukung implementasi Industry 4.0 concept di heavy equipment operation.

Q: Bagaimana ketahanan kabel terhadap minyak dan api?

A: Selubung luar tipe 5GM3/5GM5 telah didesain khusus dengan oil-resistant compound yang tahan terhadap hydrocarbon, hydraulic oil, dan cutting fluid. Flame retardant properties memenuhi standar IEC 60332 yang memastikan flame tidak merambat sepanjang kabel.

Q: Bagaimana menentukan ukuran kabel yang tepat untuk aplikasi spesifik?

A: Pemilihan berdasarkan tiga faktor utama: kebutuhan tegangan operasi (3.6/6 kV - 18/30 kV), current carrying capacity sesuai beban equipment, dan mechanical stress yang akan dialami. Konsultasi dengan application engineer direkomendasikan untuk sizing yang optimal.

Q: Apakah kabel cocok untuk aplikasi outdoor di iklim tropis Indonesia?

A: Ya, kabel dirancang untuk tropical climate dengan UV resistance dan moisture protection. Namun untuk outdoor installation permanen, disarankan menggunakan additional protection seperti cable tray atau conduit untuk memperpanjang service life.

Q: Bagaimana cara detecting dan troubleshooting kerusakan serat optik?

A: Gunakan OTDR untuk mengidentifikasi lokasi dan jenis fault pada serat optik. Power meter dapat mengukur optical loss, sedangkan visual fault locator membantu identifikasi break atau bend yang excessive. Regular monitoring dengan baseline comparison sangat direkomendasikan.

Q: Berapa expected service life kabel NTSCGEWOEU?

A: Dengan proper installation dan maintenance, expected service life mencapai 15-20 tahun untuk stationary application dan 8-12 tahun untuk high-cycle reeling application. Faktor seperti environmental condition dan operation intensity mempengaruhi actual service life.

Penutup dan Prospek Masa Depan

Kabel NTSCGEWOEU medium-voltage reeling cable dengan serat optik terintegrasi merepresentasikan evolusi signifikan dalam teknologi kabel industri. Kombinasi kemampuan transmisi daya tegangan menengah dengan komunikasi data berkecepatan tinggi memberikan foundation yang solid untuk implementasi smart mining dan automated port operation di Indonesia.

Seiring dengan perkembangan teknologi Industry 4.0 dan IoT (Internet of Things), integrasi serat optik dalam kabel power menjadi semakin crucial untuk mendukung real-time data analytics, predictive maintenance, dan remote operation capability. Indonesia dengan industry pertambangan dan infrastruktur yang terus berkembang memiliki potensi besar untuk mengadopsi teknologi ini.

Para stakeholder industri disarankan untuk berkonsultasi dengan technical expert dan certified installer untuk memastikan implementasi yang optimal. Investasi dalam teknologi kabel advanced seperti NTSCGEWOEU tidak hanya meningkatkan operational efficiency tetapi juga memberikan competitive advantage dalam jangka panjang.

Kabel NTSCGEWOEU adalah solusi andal yang memenuhi demands industri Indonesia untuk equipment yang robust, reliable, dan ready untuk digital transformation. Dengan proper selection, installation, dan maintenance, kabel ini dapat memberikan performance excellence dan value optimization untuk berbagai aplikasi critical industry operation.
