Revolusi Teknologi Kabel NTMCGCWOEU Fleksibel Tegangan Menengah: Solusi Andal untuk Switchgear dan Gardu Trafo Bergerak di Era Industri 4.0 Indonesia

Pendahuluan: Mengapa Kabel Tegangan Menengah Penting di Era Digital Indonesia?

Indonesia tengah mengalami transformasi besar di sektor industri, khususnya pertambangan dan manufaktur. Dari tambang nikel di Sulawesi hingga pabrik otomotif di Jawa Barat, kebutuhan akan sistem kelistrikan yang andal dan fleksibel semakin meningkat. Di tengah tantangan infrastruktur yang beragam dan kondisi lingkungan tropis yang keras, pemilihan komponen kelistrikan yang tepat menjadi kunci kesuksesan operasional.

Salah satu komponen kritis yang sering terabaikan namun memiliki peran vital adalah kabel tegangan menengah. Khususnya untuk aplikasi switchgear dan gardu trafo bergerak, diperlukan kabel yang tidak hanya mampu mengalirkan daya tinggi, tetapi juga fleksibel untuk instalasi di ruang terbatas dan tahan terhadap kondisi lingkungan Indonesia yang menantang.

Artikel ini akan membahas secara mendalam tentang kabel NTMCGCWOEU, sebuah solusi kabel fleksibel tegangan menengah yang mengikuti standar VDE 0250 Part 813. Kabel ini dirancang khusus untuk memenuhi kebutuhan aplikasi industri modern, mulai dari sistem distribusi listrik hingga operasi darurat di lokasi terpencil.

Memahami Struktur dan Teknologi Kabel NTMCGCWOEU

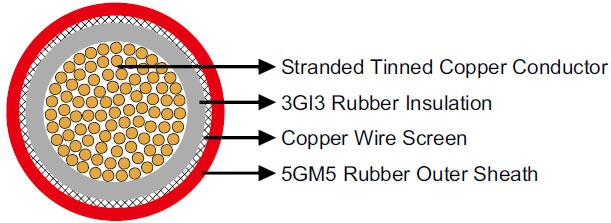

Kabel NTMCGCWOEU merupakan kabel inti tunggal (single core) fleksibel yang dirancang dengan teknologi berlapis untuk memastikan performa optimal dalam berbagai kondisi operasional. Setiap lapisan memiliki fungsi spesifik yang berkontribusi terhadap keandalan dan keamanan sistem kelistrikan.

Konduktor: Jantung Penghantar Listrik

Bagian inti kabel menggunakan konduktor tembaga kaleng (tinned copper) fleksibel kelas 5 sesuai standar DIN VDE 0295. Pemilihan tembaga kaleng bukan tanpa alasan - material ini menawarkan konduktivitas listrik yang sangat baik sambil memberikan perlindungan tambahan terhadap korosi. Dalam kondisi iklim tropis Indonesia dengan kelembapan tinggi dan paparan garam di daerah pesisir, ketahanan korosi menjadi faktor krusial untuk memastikan umur pakai kabel yang panjang.

Klasifikasi kelas 5 pada konduktor menunjukkan tingkat fleksibilitas tertinggi menurut standar internasional. Hal ini memungkinkan kabel untuk ditekuk dan dipasang di ruang-ruang sempit tanpa risiko kerusakan pada struktur internal konduktor.

Lapisan Perlindungan Berlapis: Sistem Keamanan Terintegrasi

Sistem isolasi kabel NTMCGCWOEU menggunakan pendekatan berlapis yang sophisticated:

Lapisan Konduktor Dalam: Karet semikonduktif yang berfungsi mengurangi stress tegangan di permukaan konduktor. Lapisan ini memastikan distribusi medan listrik yang merata, mencegah terjadinya partial discharge yang dapat merusak isolasi.

Isolasi Utama: EPR (Ethylene Propylene Rubber) tipe 3GI3 yang memberikan isolasi tahan panas dan mekanis yang superior. Material EPR dipilih karena kemampuannya mempertahankan sifat isolasi dalam rentang suhu operasional yang luas, sangat cocok untuk kondisi Indonesia yang dapat mencapai suhu ambient hingga 40°C.

Lapisan Konduktor Luar: Karet semikonduktif kedua yang melindungi isolasi dari tegangan berlebih dan memastikan medan listrik terkontrol di luar isolasi utama.

Sistem Pelindung dan Selubung Luar

Pelindung (screen) menggunakan jalinan kawat tembaga yang berfungsi ganda: memberikan jalur alternatif untuk arus fault dan melindungi kabel dari interferensi elektromagnetik. Dalam lingkungan industri yang padat dengan peralatan elektronik, perlindungan EMI ini sangat penting untuk menjaga kualitas daya.

Selubung luar menggunakan PCP (Polychloroprene) tipe 5GM5, material sintetis yang dikenal dengan ketahanannya terhadap abrasi fisik, bahan kimia agresif, minyak, dan kondisi cuaca ekstrem. Untuk aplikasi di sektor pertambangan Indonesia, ketahanan terhadap debu, lumpur, dan bahan kimia pemrosesan mineral menjadi keunggulan signifikan.

Spesifikasi Teknis: Presisi untuk Performa Optimal

Kabel NTMCGCWOEU tersedia dalam berbagai konfigurasi tegangan dan penampang konduktor untuk memenuhi kebutuhan aplikasi yang beragam:

Varian Tegangan Operasional

• 3.6/6 kV: Cocok untuk distribusi dalam pabrik dan fasilitas industri menengah

• 6/10 kV: Standard untuk kebanyakan aplikasi switchgear industrial

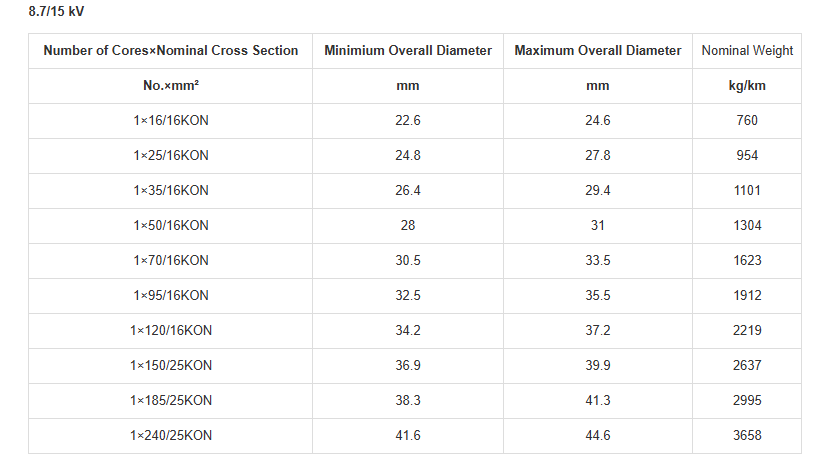

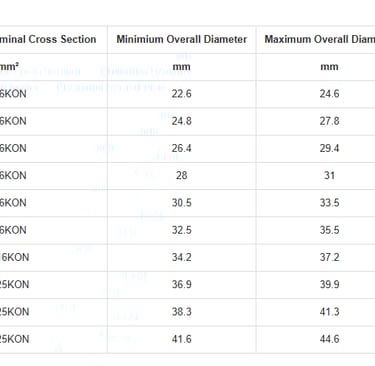

• 8.7/15 kV: Untuk sistem distribusi dengan kebutuhan daya yang lebih tinggi

• 12/20 kV: Aplikasi heavy-duty untuk industri berat dan pertambangan

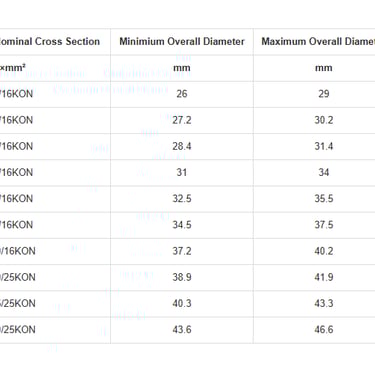

Rentang Penampang Konduktor

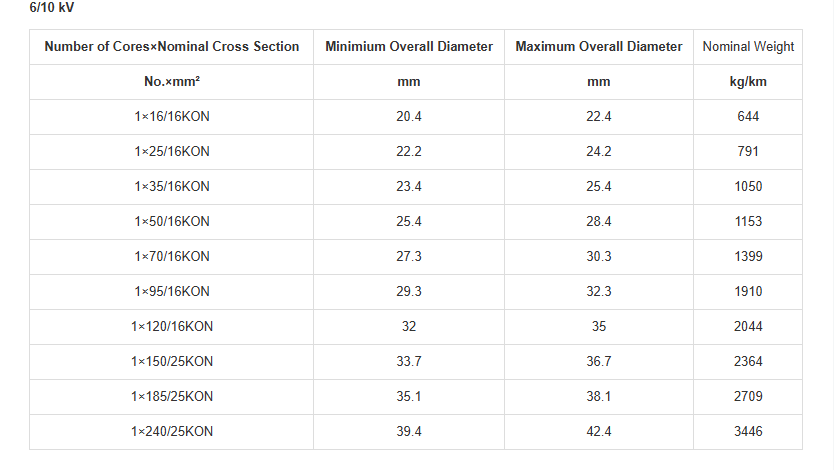

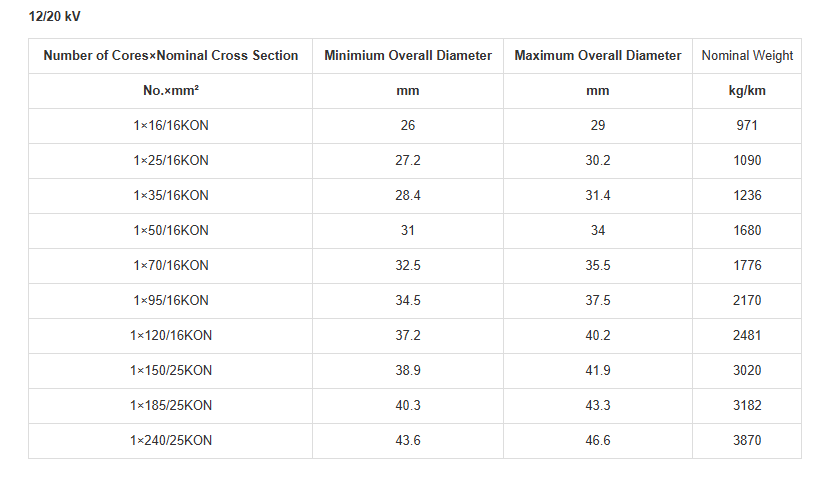

Tersedia mulai dari 16 mm² hingga 240 mm² dengan pilihan pelindung konduktor (KON) 16 mm² atau 25 mm². Semakin besar penampang, semakin tinggi kapasitas arus yang dapat dialirkan, tetapi juga semakin berat dan kaku kabelnya.

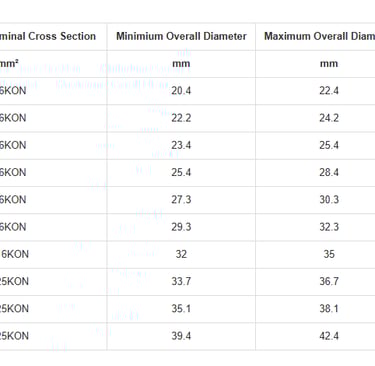

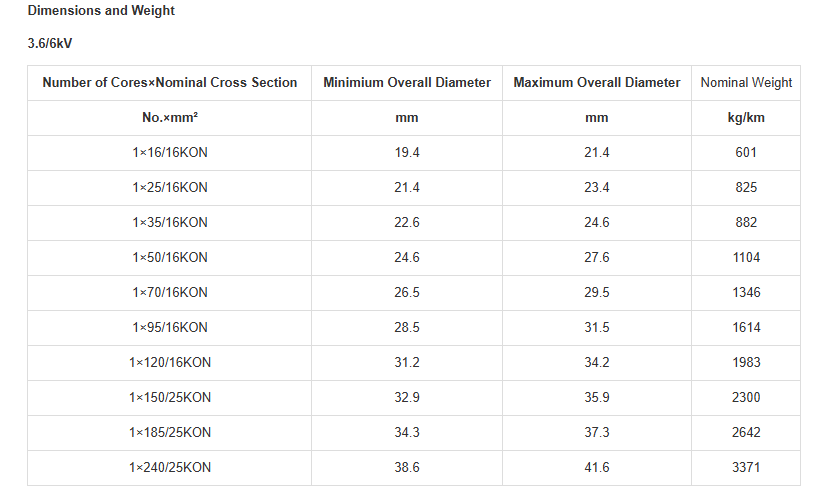

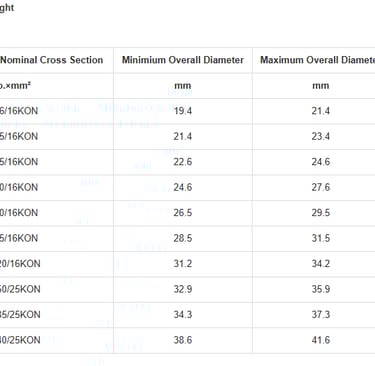

Sebagai contoh, kabel 1×16/16KON pada tegangan 3.6/6 kV memiliki diameter keseluruhan 19.4–21.4 mm dengan berat nominal 601 kg/km, sedangkan kabel 1×240/25KON pada tegangan 12/20 kV memiliki berat hingga 3.870 kg/km. Informasi ini penting untuk perencanaan instalasi, terutama dalam menentukan sistem penyangga dan metode penarikan kabel.

Keunggulan Kompetitif dalam Konteks Indonesia

Fleksibilitas untuk Tantangan Geografis

Indonesia dengan ribuan pulau dan topografi yang beragam menghadirkan tantangan unik dalam instalasi sistem kelistrikan. Kabel NTMCGCWOEU dengan fleksibilitas tinggi memungkinkan instalasi di lokasi-lokasi sulit seperti platform lepas pantai, area pertambangan di pegunungan, atau fasilitas industri dengan space constraint tinggi.

Ketahanan Lingkungan Tropis

Selubung PCP tipe 5GM5 dirancang khusus untuk menghadapi kondisi lingkungan ekstrem. Di Indonesia, hal ini berarti ketahanan terhadap:

• Kelembapan tinggi (hingga 90% RH)

• Suhu ambient tinggi (hingga 40°C)

• Paparan sinar UV intens

• Kontaminasi garam di area pesisir

• Debu dan partikel abrasif di area industri

Efisiensi Energi dan Sustainability

Konduktor tembaga kaleng kelas 5 memastikan losses yang minimal dalam transmisi daya. Dalam konteks program efisiensi energi nasional Indonesia, setiap persen peningkatan efisiensi transmisi dapat menghasilkan penghematan energi yang signifikan dalam skala nasional.

Aplikasi Strategis di Sektor Industri Indonesia

Switchgear: Tulang Punggung Distribusi Listrik

Dalam sistem switchgear, kabel NTMCGCWOEU berfungsi menghubungkan berbagai komponen switching seperti circuit breaker, disconnect switch, dan transformator instrumen. Fleksibilitasnya memungkinkan routing yang efisien dalam panel switchgear yang compact, sementara ketahanan terhadap partial discharge memastikan operasi yang handal dalam jangka panjang.

Studi Kasus: Pembangkit Listrik Tenaga Panas Bumi Kamojang Di kompleks PLTP Kamojang, Jawa Barat, kabel fleksibel tegangan menengah digunakan dalam switchgear utama untuk menghubungkan generator ke sistem transmisi. Kondisi lingkungan dengan kadar sulfur tinggi dan suhu ambient yang fluktuatif menuntut kabel dengan ketahanan kimia dan termal yang superior.

Gardu Trafo Bergerak: Solusi untuk Operasi Sementara

Gardu trafo bergerak (mobile substation) menjadi semakin penting dalam mendukung operasi darurat atau proyek sementara. Kabel NTMCGCWOEU memungkinkan koneksi cepat dan andal antara gardu bergerak dengan jalur overhead yang sudah ada.

Studi Kasus: Operasi Darurat PLN di Lombok Pasca Gempa 2018 Pasca gempa bumi yang melanda Lombok, PLN mengerahkan gardu trafo bergerak untuk memulihkan pasokan listrik sementara. Kabel fleksibel menjadi kunci keberhasilan operasi ini karena memungkinkan instalasi cepat di lokasi yang tidak ideal secara topografi.

Industri Pertambangan: Menghadapi Kondisi Ekstrem

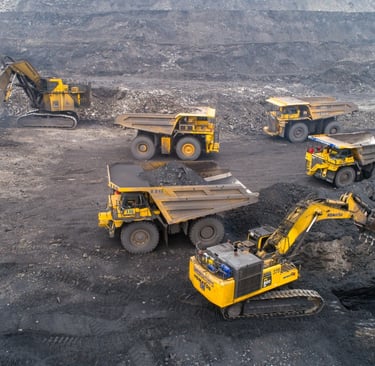

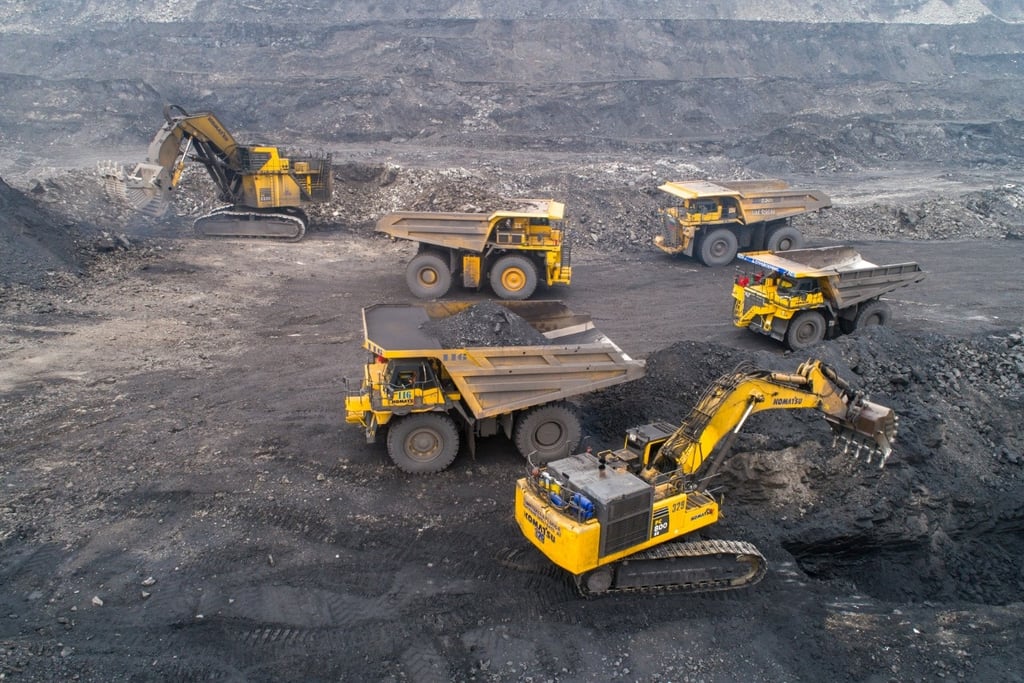

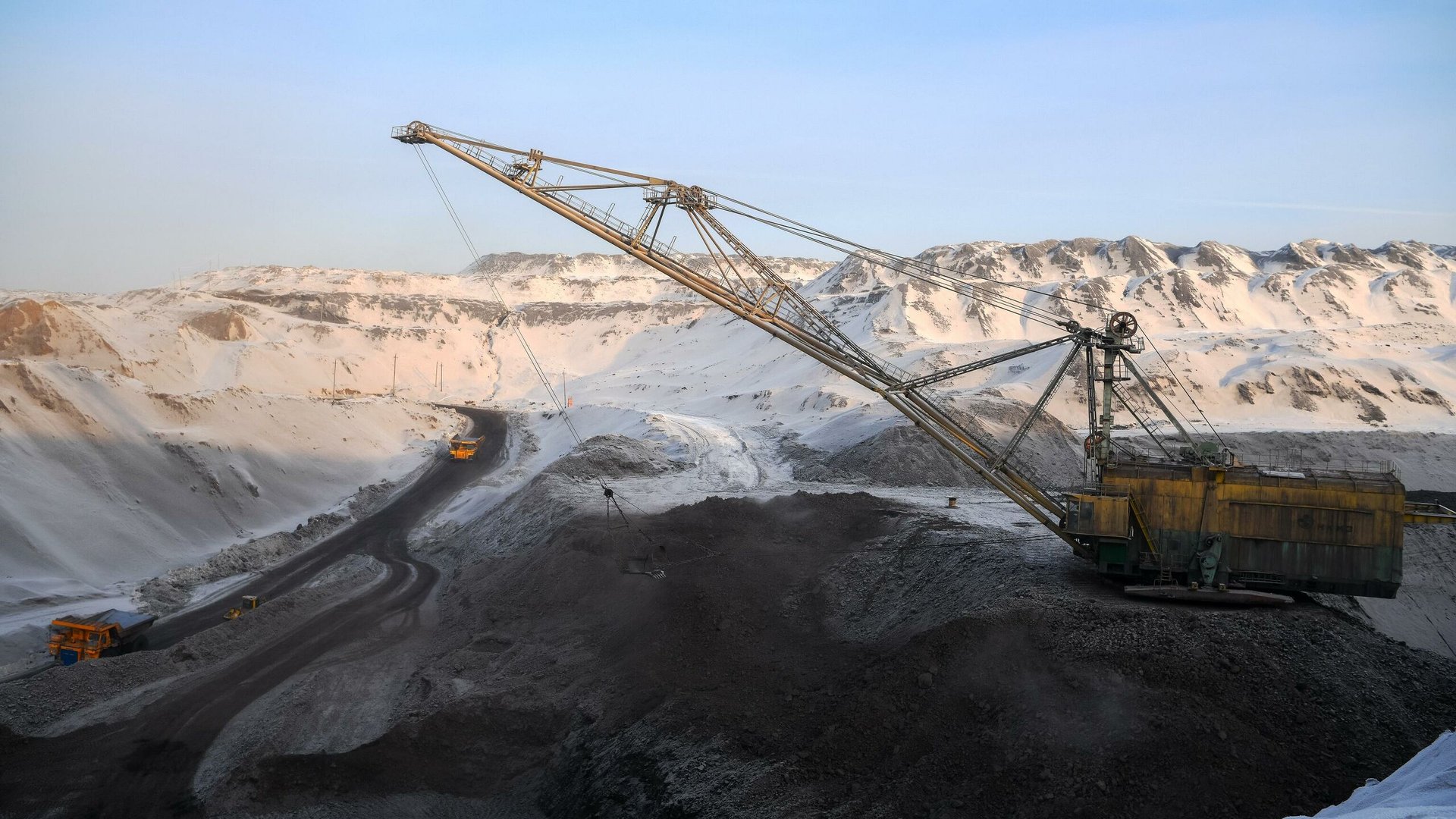

Sektor pertambangan Indonesia, terutama tambang terbuka seperti Freeport di Papua atau tambang batubara di Kalimantan, menghadapi tantangan lingkungan yang ekstrem. Kabel NTMCGCWOEU dengan ketahanan terhadap debu, kelembapan, dan bahan kimia agresif menjadi pilihan ideal untuk aplikasi seperti:

• Sistem conveyor belt raksasa

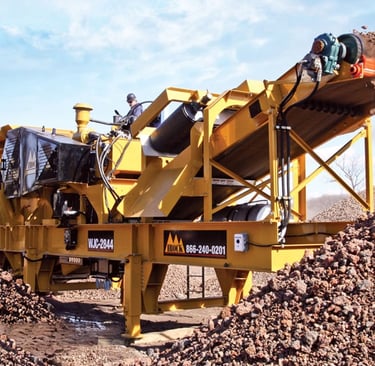

• Mobile crusher dan processing equipment

• Sistem pompa dewatering

• Peralatan loading dan hauling

Perkembangan Industri 4.0 dan Smart Factory

Tren digitalisasi industri di Indonesia menciptakan kebutuhan baru akan sistem kelistrikan yang dapat diandalkan untuk mendukung peralatan otomasi dan kontrol yang sensitif. Kabel NTMCGCWOEU dengan perlindungan EMI yang baik memastikan kualitas daya yang stabil untuk sistem-sistem kritis ini.

Panduan Instalasi: Best Practices untuk Performa Optimal

Perencanaan dan Preparasi

Sebelum instalasi, lakukan survei menyeluruh terhadap rute kabel, termasuk identifikasi titik-titik kritis seperti:

• Area dengan radius tekuk terbatas

• Zona dengan potensi kontaminasi kimia

• Lokasi dengan traffic mekanis tinggi

• Titik transisi dari underground ke overhead

Teknik Pemasangan

Radius Tekuk Minimum: Pastikan radius tekuk tidak kurang dari 15 kali diameter kabel untuk mencegah stress berlebih pada isolasi. Untuk kabel berdiameter 40mm, radius tekuk minimum adalah 600mm.

Sistem Pulling: Gunakan pulling eye yang sesuai dan cable sock untuk distribusi tegangan yang merata selama penarikan. Batasi pulling tension maksimum sesuai spesifikasi manufacturer.

Grounding System: Sambungan screen kabel ke sistem grounding harus dilakukan dengan teknik yang tepat menggunakan gland khusus untuk memastikan kontinuitas jalur fault.

Quality Control dan Testing

Setelah instalasi, lakukan serangkaian pengujian:

• Insulation Resistance Test: Menggunakan megger 5kV untuk memverifikasi integritas isolasi

• Partial Discharge Test: Untuk mendeteksi cacat isolasi yang tidak terlihat

• Cable Sheath Test: Memastikan integritas selubung luar

• Continuity Test: Verifikasi kontinuitas konduktor dan screen

Strategi Maintenance untuk Umur Pakai Maksimal

Inspeksi Rutin

Implementasikan program inspeksi terjadwal dengan fokus pada:

Visual Inspection Bulanan:

• Pemeriksaan selubung luar terhadap tanda-tanda abrasi atau penetration

• Verifikasi kondisi cable support dan fixing

• Dokumentasi perubahan kondisi lingkungan sekitar

Electrical Testing Semesteran:

• Insulation resistance measurement

• Partial discharge monitoring untuk kabel kritis

• Thermographic survey untuk mendeteksi hot spot

Predictive Maintenance dengan Teknologi Modern

Adopsi teknologi monitoring online dapat memberikan early warning terhadap degradasi kabel:

• Distributed Temperature Sensing (DTS): Monitoring suhu kabel sepanjang rute

• Online Partial Discharge Monitoring: Deteksi real-time terhadap aktivitas PD

• Cable Fault Location System: Identifikasi cepat lokasi fault untuk meminimalkan downtime

Environmental Control

Dalam kondisi iklim tropis Indonesia, control terhadap faktor lingkungan menjadi krusial:

• Drainage system yang adequate untuk mencegah water ingress

• Ventilasi yang memadai untuk heat dissipation

• Chemical protection di area dengan kontaminasi kimia tinggi

Frequently Asked Questions (FAQ)

Q: Apa perbedaan utama kabel NTMCGCWOEU dengan kabel tegangan menengah konvensional?

A: Perbedaan utama terletak pada fleksibilitas tinggi (kelas 5) yang memungkinkan instalasi di ruang terbatas, sistem isolasi berlapis untuk keandalan superior, dan selubung PCP yang tahan terhadap kondisi lingkungan ekstrem.

Q: Bagaimana cara menentukan ukuran kabel yang tepat untuk aplikasi spesifik?

A: Perhitungan melibatkan beberapa faktor: kapasitas arus yang dibutuhkan, panjang kabel (untuk voltage drop calculation), kondisi instalasi (ambient temperature, grouping factor), dan faktor keamanan. Konsultasi dengan electrical engineer diperlukan untuk sizing yang akurat.

Q: Apakah kabel ini suitable untuk aplikasi underwater atau buried?

A: Meskipun memiliki ketahanan yang baik, untuk aplikasi underwater atau buried permanen diperlukan additional protection seperti armoring. Konsultasi dengan manufacturer untuk specific application requirements.

Q: Bagaimana cara menangani kabel yang mengalami damage pada selubung luar?

A: Minor damage pada selubung dapat diperbaiki menggunakan repair kit khusus, namun untuk damage yang significant disarankan untuk replacement. Electrical testing harus dilakukan setelah repair untuk memastikan integritas.

Q: Apa standar keselamatan yang harus diperhatikan saat instalasi?

A: Instalasi harus mengikuti standar keselamatan nasional (PUIL) dan international (IEC), menggunakan PPE yang sesuai, lockout/tagout procedures, dan trained personnel. Risk assessment sebelum instalasi sangat penting.

Q: Berapa umur pakai typical kabel NTMCGCWOEU?

A: Dengan proper installation dan maintenance, umur pakai dapat mencapai 25-30 tahun. Namun, kondisi operasi dan lingkungan sangat mempengaruhi service life.

Kesimpulan: Investasi Strategis untuk Masa Depan

Kabel NTMCGCWOEU fleksibel tegangan menengah merepresentasikan evolusi teknologi kabel yang sejalan dengan kebutuhan industri modern Indonesia. Kombinasi antara fleksibilitas tinggi, ketahanan lingkungan superior, dan kepatuhan terhadap standar internasional menjadikannya pilihan strategic untuk berbagai aplikasi kritis.

Dalam konteks pembangunan ekonomi Indonesia yang terus berkembang, investasi pada infrastruktur kelistrikan yang handal bukan lagi optional, tetapi merupakan necessity. Kabel NTMCGCWOEU, dengan track record keandalan dan adaptabilitas terhadap kondisi tropis Indonesia, menawarkan solution yang sustainable untuk jangka panjang.

Bagi para profesional di bidang kelistrikan, pemahaman mendalam tentang karakteristik dan aplikasi kabel ini akan memberikan competitive advantage dalam merancang sistem yang efisien dan andal. Seiring dengan perkembangan teknologi dan tuntutan industri yang semakin kompleks, kabel fleksibel tegangan menengah akan memainkan peran yang semakin vital dalam mendukung transformasi digital dan industrialisasi Indonesia.
