Revolusi Kabel Fleksibel (N)SHOEU 0.6/1kV: Solusi Terdepan untuk Sistem Kelistrikan Tambang Terbuka Indonesia yang Mengatasi Tantangan Lingkungan Ekstrem dengan Teknologi Konstruksi Tembaga Berlapis dan Standar VDE 0250

Pendahuluan

Indonesia sebagai negara dengan industri pertambangan terbuka terbesar di Asia Tenggara menghadapi tantangan besar dalam memastikan sistem kelistrikan yang andal di lingkungan operasi yang ekstrem. Dari tambang batubara Kalimantan hingga tambang nikel Sulawesi, kebutuhan akan kabel yang mampu bertahan dalam kondisi berdebu, berlumpur, dan mengalami gerakan mekanis terus-menerus menjadi prioritas utama.

Dalam operasi pertambangan terbuka, alat berat seperti ekskavator, dragline, dan sistem konveyor memerlukan pasokan listrik yang stabil melalui kabel yang tidak hanya fleksibel, tetapi juga tahan terhadap abrasi, kelembapan, dan bahan kimia industri. Kegagalan sistem kabel dapat mengakibatkan downtime yang merugikan hingga miliaran rupiah per hari, belum lagi risiko keselamatan pekerja.

Kabel (N)SHOEU 0.6/1kV hadir sebagai solusi teknologi modern yang dirancang khusus untuk mengatasi tantangan-tantangan tersebut. Dengan konstruksi konduktor tembaga fleksibel berlapis timah dan sistem isolasi ganda berbahan EPR (Ethylene Propylene Rubber), kabel ini menawarkan kombinasi optimal antara fleksibilitas mekanis dan ketahanan lingkungan yang dibutuhkan dalam operasi tambang terbuka Indonesia.

Standar Kabel yang Digunakan

Kabel (N)SHOEU 0.6/1kV diproduksi sesuai dengan standar internasional VDE 0250 Part 812, yang merupakan standar Jerman yang diakui secara global untuk kabel fleksibel dalam aplikasi industri berat. Standar ini menetapkan persyaratan ketat mengenai konstruksi, material, dan performa kabel dalam berbagai kondisi operasi.

VDE 0250 Part 812 mencakup spesifikasi untuk konduktor kelas 5 sesuai DIN VDE 0295/IEC 60228, yang memastikan fleksibilitas maksimal dengan tetap mempertahankan konduktivitas listrik yang optimal. Standar ini juga mengatur ketebalan isolasi minimum, konstruksi selubung, dan ketahanan terhadap faktor lingkungan seperti suhu, kelembapan, dan bahan kimia.

Kepatuhan terhadap standar VDE sangat penting dalam konteks operasi pertambangan Indonesia, di mana kondisi lingkungan seringkali lebih ekstrem dibandingkan standar Eropa. Penggunaan kabel bersertifikasi tidak hanya memastikan keamanan operasi, tetapi juga menjadi persyaratan dalam audit keselamatan kerja dan sertifikasi ISO yang diperlukan untuk ekspor komoditas tambang.

Dalam praktik di lapangan, standar VDE 0250 Part 812 telah terbukti memberikan jaminan kualitas yang diperlukan untuk operasi tambang jangka panjang. PT Freeport Indonesia, sebagai contoh, telah mengadopsi standar serupa untuk kabel-kabel di operasi tambang Grasberg, dengan hasil yang menunjukkan peningkatan signifikan dalam uptime peralatan dan penurunan biaya maintenance.

Spesifikasi dan Parameter Teknis Kabel (N)SHOEU

Tegangan Operasi dan Klasifikasi

Kabel (N)SHOEU beroperasi pada tegangan nominal 0.6/1kV, yang membuatnya ideal untuk aplikasi distribusi daya menengah dalam sistem kelistrikan tambang. Tegangan 0.6kV untuk operasi normal dan 1kV untuk kondisi darurat memberikan margin keamanan yang diperlukan dalam lingkungan operasi yang tidak dapat diprediksi.

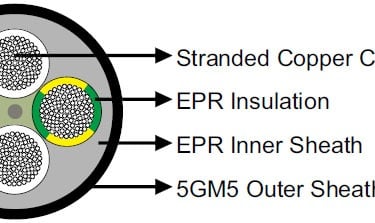

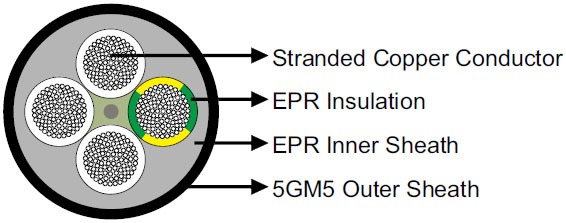

Konstruksi Konduktor

Konduktor tembaga fleksibel kelas 5 dengan lapisan timah (tinned copper) menjadi jantung dari kabel ini. Konstruksi multi-strand dengan diameter kawat individual yang kecil memberikan fleksibilitas superior sambil mempertahankan konduktivitas listrik yang optimal. Lapisan timah berfungsi sebagai proteksi terhadap korosi dan meningkatkan kemampuan soldering pada terminal connection.

Spesifikasi cross-section tersedia mulai dari 1.0 mm² hingga 300 mm², dengan konfigurasi 3-core untuk aplikasi standar dan 4-core untuk aplikasi yang memerlukan konduktor pembumian terpisah. Konfigurasi khusus seperti 3x95+3x50/3 tersedia untuk aplikasi high-power dengan kebutuhan kontrol terpisah.

Sistem Isolasi Ganda

Isolasi primer menggunakan material EPR (Ethylene Propylene Rubber) dengan ketebalan yang disesuaikan dengan cross-section konduktor. EPR dipilih karena karakteristik termal yang excellent, dengan kemampuan operasi hingga 90°C kontinyu dan 130°C untuk kondisi darurat.

Selubung dalam (inner sheath) juga menggunakan EPR, memberikan proteksi tambahan terhadap penetrasi kelembapan dan memberikan mechanical protection untuk core individual. Sistem isolasi ganda ini memastikan bahwa kegagalan pada satu layer tidak akan langsung mengakibatkan kegagalan total kabel.

Selubung Luar dan Proteksi Mekanis

Selubung luar menggunakan material compound khusus type 5GM5 yang memiliki karakteristik tahan abrasi, flame retardant, dan chemical resistant. Material ini telah dioptimalkan untuk kondisi tambang terbuka dengan kandungan mineral dan debu yang tinggi.

Ketebalan selubung luar bervariasi dari 1.2mm untuk cross-section kecil hingga 3.3mm untuk aplikasi heavy-duty, memberikan proteksi mekanis yang sesuai dengan tingkat stress yang dialami kabel. Surface finish yang smooth mengurangi accumulation debu dan memudahkan cleaning maintenance.

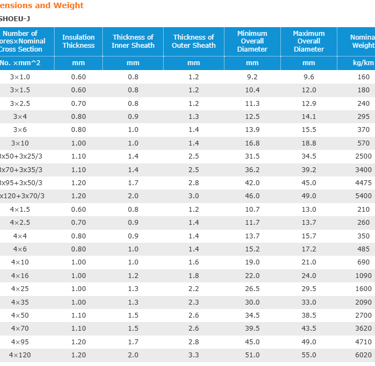

Spesifikasi Dimensional dan Berat

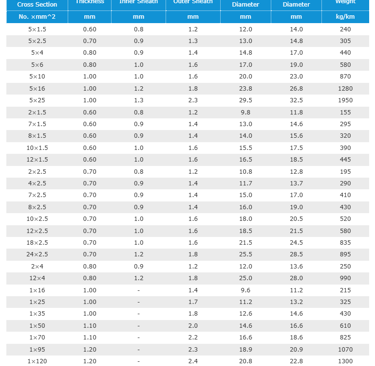

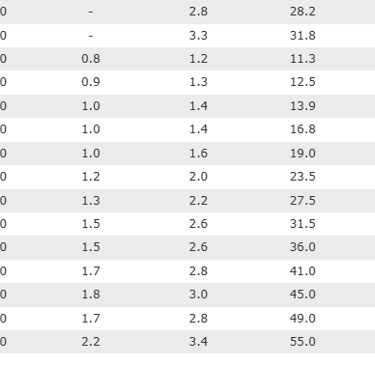

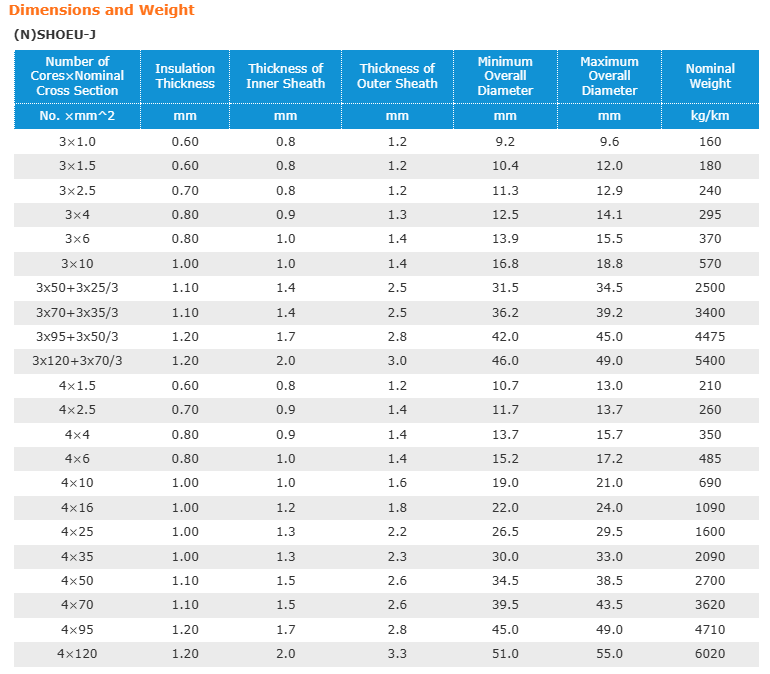

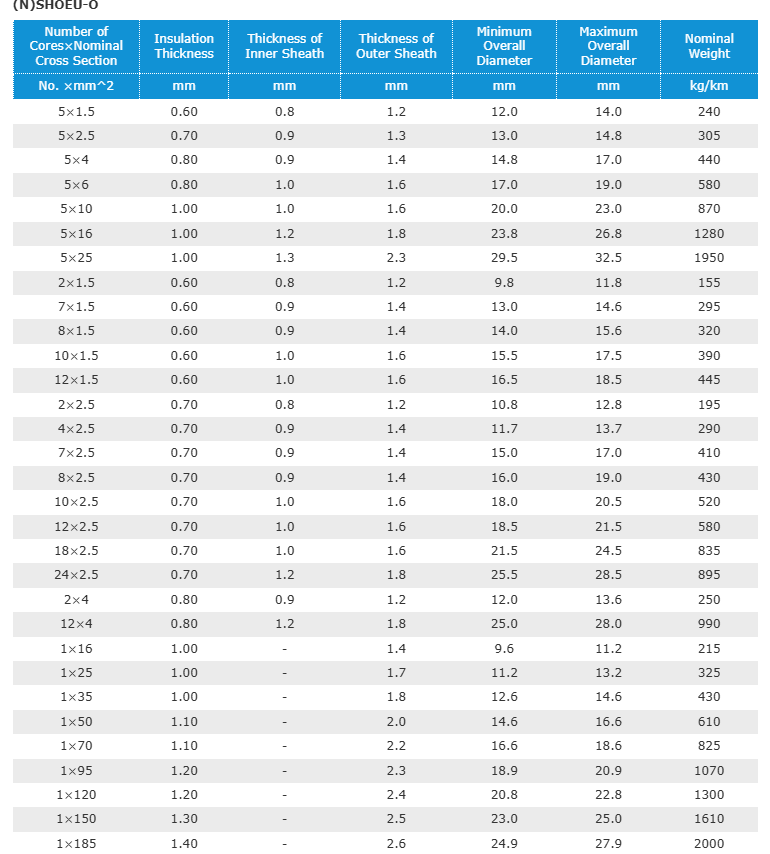

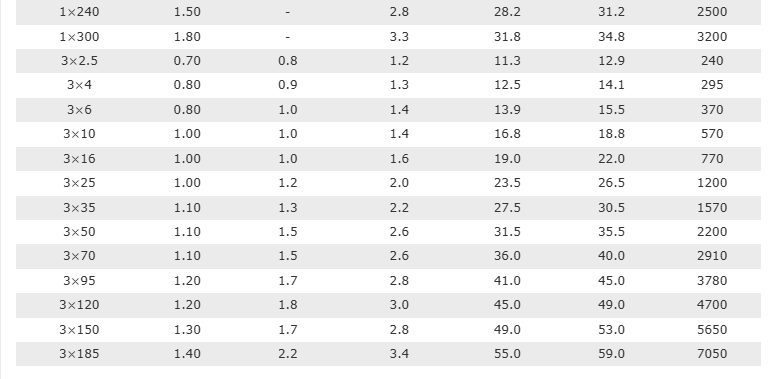

Diameter keseluruhan kabel berkisar dari 9.2mm untuk 3x1.0mm² hingga 59.0mm untuk konfigurasi 3x185mm², dengan toleransi manufacturing yang ketat untuk memastikan konsistensi dalam installation. Berat nominal berkisar dari 160 kg/km hingga 7050 kg/km, parameter penting untuk perhitungan mechanical load pada cable tray dan conduit system.

Bidang Aplikasi

Pertambangan Terbuka (Open Cast Mining)

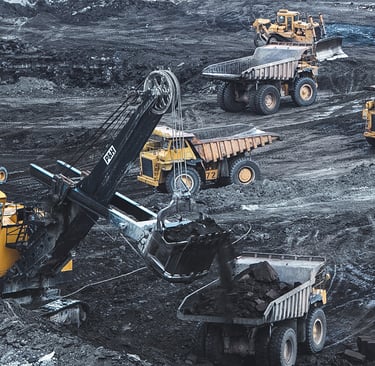

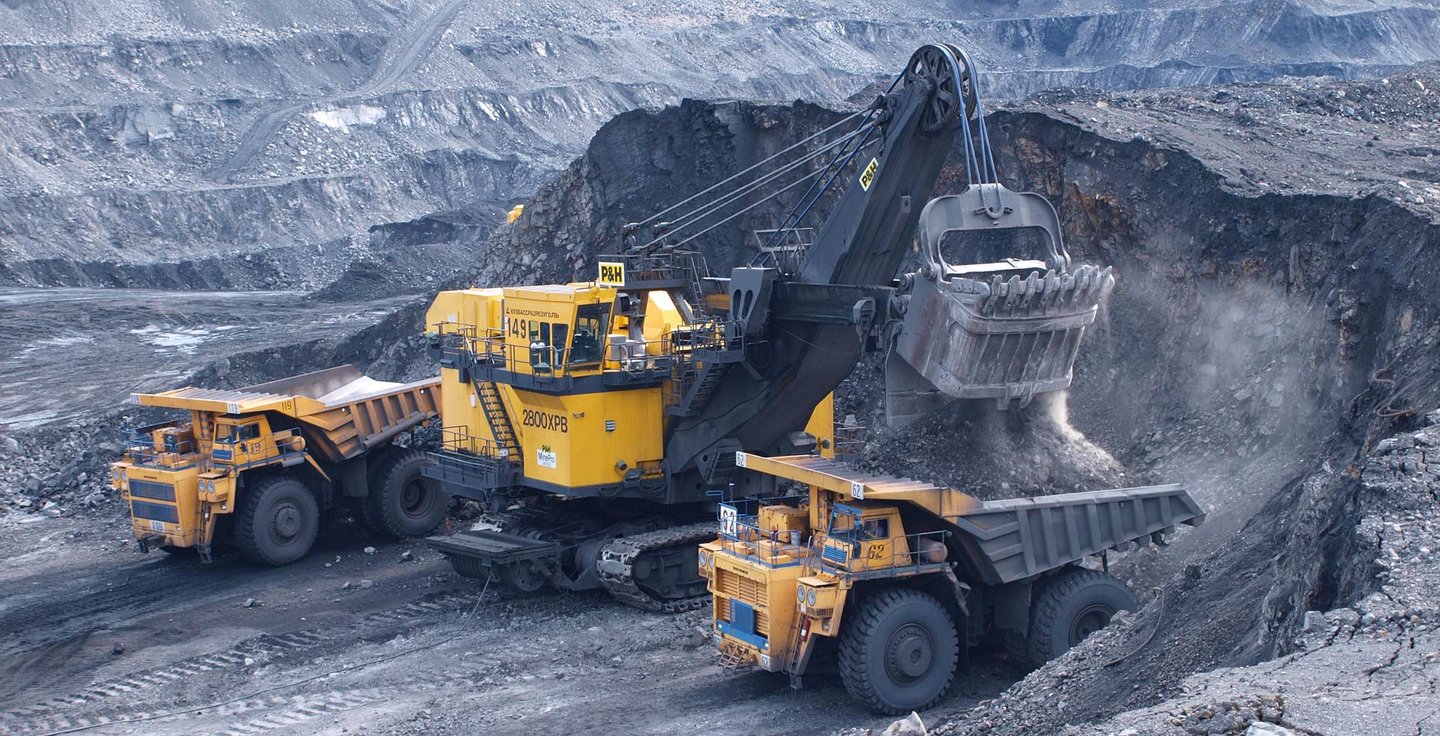

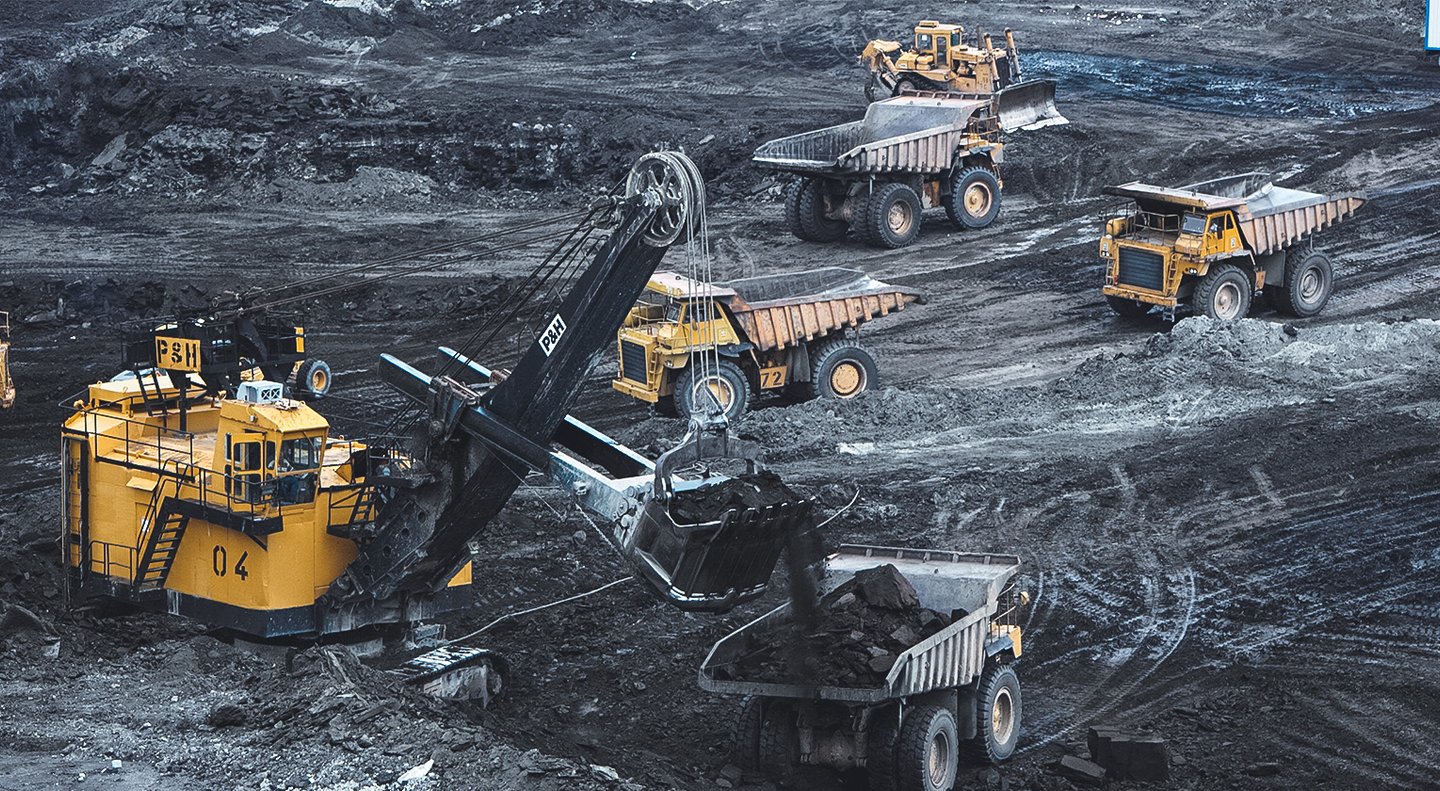

Aplikasi utama kabel (N)SHOEU adalah dalam operasi pertambangan terbuka, khususnya untuk sistem kelistrikan ekskavator dan dragline. Dalam operasi tambang batubara di Kalimantan Timur, misalnya, ekskavator Komatsu PC8000 dengan bucket capacity 42 m³ memerlukan pasokan listrik 6.6kV yang diturunkan melalui transformer dan didistribusikan menggunakan kabel 0.6/1kV untuk sistem auxiliary dan control.

Gerakan kontinyu ekskavator yang melakukan swing 360° dan travel sepanjang bench tambang memberikan stress mekanis yang ekstrem pada kabel. Kabel (N)SHOEU dengan konstruksi fleksibel mampu menahan hingga 10 juta siklus bending dengan radius minimum 8 kali diameter kabel, sesuai dengan requirement operasi 24/7 tambang modern.

Sistem konveyor overland dengan panjang hingga 15 kilometer, seperti yang dioperasikan PT Adaro Energy, memerlukan kabel yang mampu menahan variasi suhu harian ekstrem (25°C malam hari hingga 45°C siang hari) serta exposure terhadap debu batubara yang abrasif. Selubung 5GM5 pada kabel (N)SHOEU telah terbukti memberikan service life hingga 15 tahun dalam kondisi tersebut.

Aplikasi Pompa Submersible dengan Ascending Pipe

Salah satu aplikasi unik kabel (N)SHOEU adalah pada sistem pompa submersible untuk dewatering tambang, di mana ascending pipe berfungsi sebagai konduktor pembumian. Sistem ini sangat relevan untuk tambang nikel di Sulawesi yang seringkali menghadapi masalah air tanah berlebih.

Dalam konfigurasi ini, kabel 3-core (N)SHOEU-O digunakan untuk supply power ke pompa, sementara steel ascending pipe menyediakan grounding path. Konstruksi ini mengurangi diameter kabel total dan meningkatkan reliability sistem pembumian. PT Vale Indonesia telah mengimplementasikan sistem serupa dengan hasil yang memuaskan dalam hal uptime dan maintenance cost.

Industri Manufaktur dan Pabrik

Di luar sektor pertambangan, kabel (N)SHOEU juga cocok untuk aplikasi industri manufaktur yang memerlukan kabel fleksibel untuk mesin bergerak. Pabrik semen seperti PT Semen Indonesia menggunakan kabel serupa untuk sistem conveyor dan rotary kiln yang mengalami gerakan rotasi kontinyu.

Industri petrokimia juga memanfaatkan karakteristik chemical resistant kabel ini untuk aplikasi di area dengan potensi exposure terhadap hydrocarbon dan chemical processing. Kemampuan selubung 5GM5 untuk menahan degradasi akibat exposure terhadap refined petroleum products menjadikannya pilihan ideal untuk aplikasi tersebut.

Saran Pemasangan dan Perawatan

Persiapan dan Perencanaan Instalasi

Sebelum instalasi, lakukan survey jalur kabel untuk mengidentifikasi potential hazard seperti sharp edges, excessive heat source, dan chemical exposure area. Buat cable route plan yang meminimalkan jumlah bend dan mempertimbangkan accessibility untuk future maintenance.

Perhitungan mechanical load sangat penting, terutama untuk installation panjang. Gunakan cable pulling calculation software untuk memastikan pulling tension tidak melebihi manufacturer recommendation (maksimum 5 x berat kabel per meter). Untuk installation yang kompleks, pertimbangkan penggunaan intermediate pulling points.

Teknik Pemasangan yang Benar

Radius minimum bend harus dipertahankan pada 8 kali diameter kabel untuk installation permanen dan 12 kali diameter untuk temporary installation. Gunakan cable roller dan bend radius control device untuk memastikan compliance dengan specification ini.

Dalam aplikasi drag chain atau continuous flex, pastikan kabel disupport setiap 1 meter untuk mencegah excessive sag yang dapat menyebabkan premature failure. Cable clamp harus menggunakan soft jaw untuk mencegah damage pada selubung luar.

Untuk installation outdoor, gunakan cable gland dengan IP65 rating minimum dan pastikan drainage yang adequate untuk mencegah water accumulation. Dalam aplikasi mining, pertimbangkan penggunaan spiral cable protector pada area dengan high abrasion potential.

Pemeriksaan dan Testing Setelah Instalasi

Lakukan insulation resistance test menggunakan megohmmeter 1000V untuk kabel 0.6/1kV. Nilai minimum yang acceptable adalah 100 MΩ per kilometer pada 20°C. Test harus dilakukan antara setiap conductor pair dan antara conductor dengan ground.

Continuity test untuk memastikan tidak ada broken connection pada conductor. Gunakan low resistance ohmmeter dengan accuracy minimal 0.1% untuk measurement yang reliable. Record semua test result untuk future reference dan trending analysis.

High voltage test (withstand test) dapat dilakukan sesuai dengan manufacturer recommendation, typically 2.5 kV untuk kabel 0.6/1kV selama 5 menit. Test ini sebaiknya dilakukan oleh technician berpengalaman dengan proper safety procedure.

Program Perawatan Preventif

Inspeksi visual bulanan untuk mengidentifikasi physical damage seperti cut, abrasion, atau deformation. Fokus pada area dengan high mechanical stress seperti cable entry point, sharp bend, dan support point. Document semua finding dengan photo untuk tracking deterioration trend.

Cleaning berkala sangat penting dalam aplikasi mining untuk menghilangkan accumulation debu dan chemical residue. Gunakan soft brush dan mild detergent, hindari high pressure water jet yang dapat force contaminant masuk ke dalam cable structure.

Thermographic inspection setiap 6 bulan untuk mendeteksi hot spot yang mengindikasikan loose connection atau conductor degradation. Normal operating temperature untuk kabel (N)SHOEU tidak boleh melebihi 90°C pada full load condition.

Troubleshooting dan Diagnostics

Untuk intermittent fault, gunakan time domain reflectometer (TDR) untuk locate fault position dengan accuracy hingga 1 meter. Technique ini sangat valuable untuk long cable run di mana physical inspection sepanjang kabel tidak practical.

Partial discharge testing dapat dilakukan untuk early detection insulation degradation. Portable PD detector dapat mengidentifikasi problem sebelum terjadi complete insulation failure, allowing for planned replacement instead of emergency repair.

Tanya Jawab Umum (FAQ)

Q1: Apakah kabel (N)SHOEU cocok untuk digunakan di tambang bawah tanah?

A1: Kabel (N)SHOEU dirancang khusus untuk aplikasi tambang terbuka dan operasi permukaan. Untuk tambang bawah tanah, diperlukan kabel dengan rating flame propagation dan gas emission yang lebih ketat sesuai dengan standar mining safety untuk underground operation. Kabel dengan certification seperti MSHA atau Australian Mining Standard lebih sesuai untuk aplikasi tersebut.

Q2: Bagaimana performa kabel ini dalam kondisi suhu ekstrem Indonesia?

A2: Kabel (N)SHOEU dengan isolasi EPR dapat beroperasi normal pada rentang suhu -40°C hingga +90°C. Dalam kondisi Indonesia dengan suhu maksimal 45°C, kabel ini memiliki significant temperature margin. Namun, perhatikan bahwa exposure langsung terhadap solar radiation dapat meningkatkan surface temperature hingga 20°C di atas ambient temperature.

Q3: Apakah kabel ini tahan terhadap bahan kimia yang umum ditemukan di tambang?

A3: Selubung 5GM5 memiliki chemical resistance yang baik terhadap sebagian besar industrial chemical termasuk mineral acid (dalam konsentrasi rendah), alkaline solution, dan petroleum products. Namun, untuk exposure terhadap strong acid atau organic solvent dalam konsentrasi tinggi, diperlukan compatibility testing terlebih dahulu.

Q4: Berapa lama service life yang dapat diharapkan dari kabel ini?

A4: Dalam kondisi operasi normal dan maintenance yang proper, kabel (N)SHOEU dapat memiliki service life 15-20 tahun. Faktor yang mempengaruhi life expectancy termasuk frequency gerakan mekanis, environmental condition, dan kualitas installation. Regular inspection dan preventive maintenance dapat significantly extend service life.

Q5: Bagaimana cara menentukan ukuran kabel yang tepat untuk aplikasi specific?

A5: Pemilihan cross-section harus mempertimbangkan current carrying capacity, voltage drop, dan mechanical strength. Gunakan cable sizing calculation yang mempertimbangkan derating factor untuk high temperature, bundling, dan installation method. Untuk aplikasi critical, konsultasikan dengan electrical engineer yang berpengalaman dalam mining application.

Q6: Apakah tersedia kabel dengan fire retardant properties yang lebih tinggi?

A6: Material 5GM5 pada selubung luar memiliki flame retardant properties sesuai dengan standar VDE. Untuk aplikasi yang memerlukan higher flame retardancy seperti confined space atau high fire risk area, tersedia variant dengan LSZH (Low Smoke Zero Halogen) compound yang dapat mengurangi toxic gas emission dalam case of fire.

Studi Kasus: Implementasi di Tambang Batubara Kalimantan

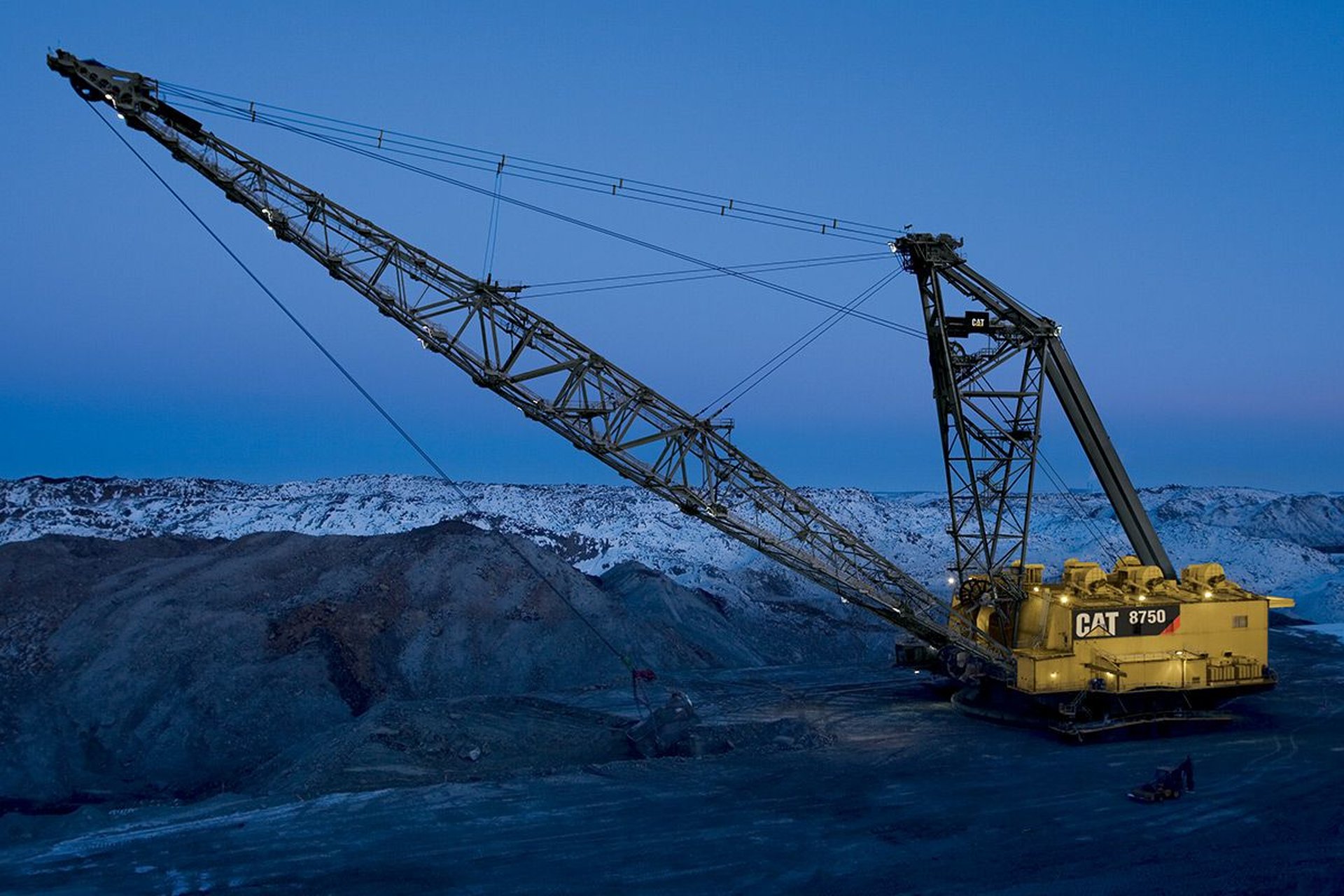

PT Kideco Jaya Agung, salah satu producer batubara terbesar di Indonesia, menghadapi tantangan recurring cable failure pada sistem dragline 8750 yang beroperasi 24/7. Cable failure rata-rata terjadi setiap 8-10 bulan, menyebabkan production loss hingga 2000 ton batubara per hari atau setara Rp 800 juta per downtime incident.

Analisis failure menunjukkan bahwa cable failure terutama disebabkan oleh mechanical stress akibat continuous swing motion dragline dan exposure terhadap abrasive coal dust. Cable existing menggunakan standard industrial cable yang tidak dirancang untuk heavy-duty mining application.

Setelah evaluasi technical dan economic, Kideco memutuskan untuk upgrade ke kabel (N)SHOEU 0.6/1kV dengan spesifikasi 4x95mm² untuk main power dan 7x2.5mm² untuk control circuit. Installation dilakukan pada scheduled maintenance window dengan comprehensive cable management system yang include cable chain dan proper support structure.

Hasil implementasi menunjukkan improvement yang significant:

• Service life meningkat dari 8-10 bulan menjadi 18 bulan (masih berjalan)

• Maintenance cost turun 65% per tahun

• Production loss akibat cable failure turun 80%

• Safety incident terkait electrical fault turun dari 3 kasus per tahun menjadi zero

Total investment untuk cable upgrade sebesar Rp 2.8 miliar telah menghasilkan saving sebesar Rp 12 miliar per tahun, memberikan payback period hanya 3 bulan.

Tren dan Perkembangan Teknologi Kabel Mining

Industri pertambangan Indonesia sedang mengalami transformasi digital dengan implementasi autonomous mining equipment dan IoT-based monitoring system. Trend ini menciptakan demand untuk kabel yang tidak hanya reliable secara mekanis, tetapi juga mampu mendukung high-speed data transmission.

Development terbaru dalam teknologi kabel mining include:

Hybrid Power-Data Cable: Kombinasi power conductor dengan fiber optic untuk simultaneous power supply dan data communication. Relevant untuk remote monitoring equipment dan autonomous vehicle guidance system.

Smart Cable Technology: Embedded sensor dalam cable structure untuk real-time monitoring cable health, temperature, dan mechanical stress. Technology ini memungkinkan predictive maintenance dan early fault detection.

Enhanced Chemical Resistance: Development material compound yang lebih resistant terhadap aggressive chemical environment, particularly relevant untuk nickel mining dengan high sulfuric acid content.

Sustainable Material: Movement toward recyclable cable material dan reduction packaging waste, aligned dengan mining industry sustainability initiative.

Penutup

Kabel fleksibel (N)SHOEU 0.6/1kV mewakili solusi teknologi modern yang dirancang khusus untuk menghadapi tantangan unique industri pertambangan Indonesia. Dengan konstruksi yang robust, material specification yang tepat, dan compliance terhadap standar internasional, kabel ini menawarkan reliability dan performance yang diperlukan untuk operasi mining 24/7.

Investment dalam kabel berkualitas tinggi bukan hanya about immediate operational benefit, tetapi juga about long-term sustainability dan safety operation. Dalam konteks pertambangan Indonesia yang increasingly competitive, setiap improvement dalam equipment reliability dan maintenance cost reduction memberikan significant contribution terhadap bottom line performance.

Implementasi kabel (N)SHOEU harus disertai dengan proper installation practice, comprehensive maintenance program, dan regular performance monitoring. Dengan approach yang holistic ini, mining operation dapat achieve optimal return on investment sambil mempertahankan highest safety standard.

Sebagai penutup, industri pertambangan Indonesia perlu terus mengadopsi best practice dalam equipment selection dan maintenance untuk mempertahankan competitiveness di pasar global. Kabel (N)SHOEU 0.6/1kV adalah salah satu building block penting dalam mencapai operational excellence tersebut.
