R-(N)TSCGEWÖU + FO Kabel Reeling Fleksibel Tegangan Menengah untuk Tambang & Mesin Berat Tahan Gesekan, Torsi & Lingkungan Ekstrem
Kabel R-(N)TSCGEWÖU + FO
APLIKASI
Kabel fleksibel untuk reeling dengan dimensi yang diperkecil, dirancang khusus untuk menahan beban mekanis sangat tinggi pada aplikasi dengan gulungan monospiral dan gulungan silinder, kecepatan reeling sangat tinggi, serta tegangan torsi.
Cocok juga untuk menghubungkan mesin penanganan material besar seperti ekskavator, dumper, dan crusher di tambang terbuka. Dapat digunakan dalam kondisi basah maupun kering, di unit industri, tambang bawah tanah maupun tambang terbuka, serta area berisiko ledakan.
KARAKTERISTIK
Tegangan Nominal (Uo/U): 3,6/6 (7,2) kV, 6/10 (12) kV, 8,7/15 (18) kV, 12/20 (24) kV
Tegangan Uji: 11 kV, 17 kV, 24 kV, 29 kV
Suhu Operasi Maksimum Konduktor: +90°C
Suhu Konduktor Saat Hubung Singkat: +250°C
Suhu Minimum Lingkungan untuk Instalasi Tetap: -40°C
Suhu Minimum Lingkungan untuk Instalasi Bergerak: -25°C
Radius Tekuk Minimum: 6 x diameter luar
KONSTRUKSI
Konduktor: Tembaga lunak kelas 5, fleksibel, berlapis timah atau polos
Separator: Pita semi-konduktif
Layar Konduktor: Lapisan semi-konduktif dari karet khusus
Isolasi: Karet EPDM khusus
Layar Isolasi: Lapisan semi-konduktif khusus yang dapat dikupas
Konduktor Bumi: Tembaga kelas 5, berlapis timah atau polos, dengan senyawa karet semi-konduktif ekstrusi khusus
Modul Serat Optik: A-D(ZN)13Y 6, 12, 18, atau 24 serat, G50/125, G62,5/125 atau E9/125
Selubung Dalam: Senyawa termoset sintetis khusus tipe 5GM3
Anyaman Anti-Torsi: Anyaman benang poliamida
Selubung Luar: Senyawa termoset sintetis khusus 5GM5
Warna Selubung: Merah
STANDAR
DIN VDE 0250-813, IEC 60228, DIN VDE 0207/21, DIN VDE 0298-4, DIN VDE 0298-3
Propagasi Api: PN-EN 60332-1-2, IEC 60332-1-2
Tahan Minyak: PN-EN 60811-404, IEC 60811-404
Tahan UV: UL 2556, ISO 4892-2
Tahan Ozon: PN-ISO 1431-1
Tahan Sobek, Benturan, dan Abrasi

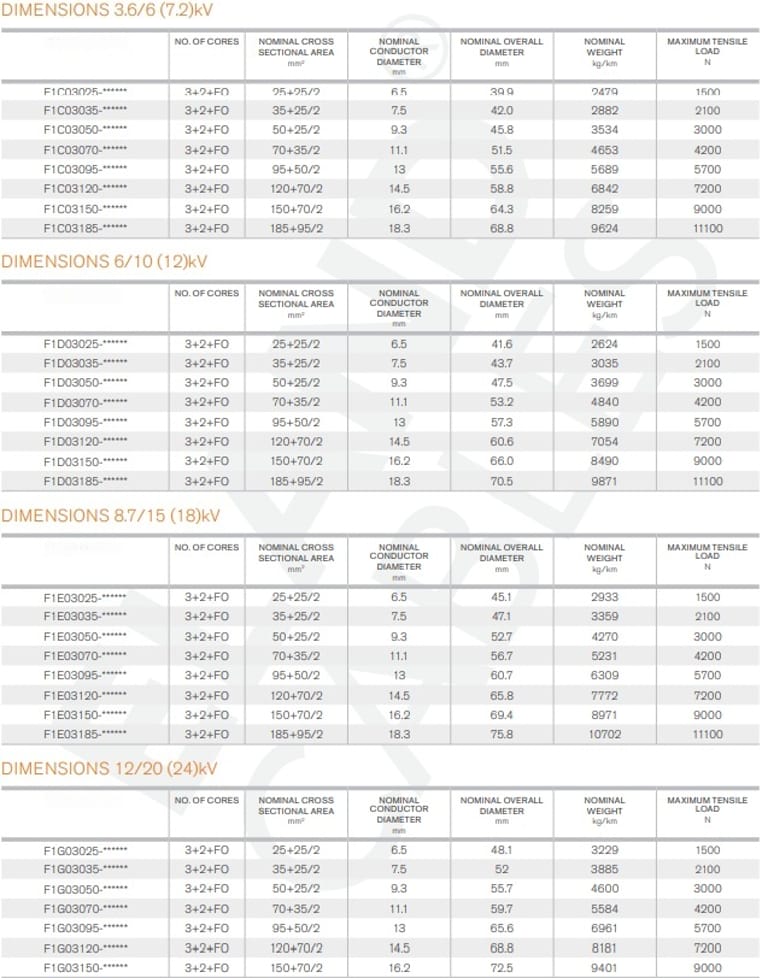

DIMENSI
Apa Itu R-(N)TSCGEWÖU + FO Kabel Reeling Fleksibel?
R-(N)TSCGEWÖU + FO adalah kabel reeling fleksibel tegangan menengah yang dirancang khusus untuk kecepatan reeling tinggi, torsi yang ekstrem, dan aplikasi pada mesin material handling besar seperti excavator, dumper, dan crusher. Kabel ini dapat digunakan di tambang terbuka maupun bawah tanah, area berisiko ledakan, dan kondisi basah maupun kering.
Kelebihan utamanya meliputi:
Dimensi lebih kecil untuk fleksibilitas maksimal.
Perlindungan terhadap gesekan, torsi, dan tekanan mekanis.
Cocok untuk instalasi tetap maupun bergerak.
Bagaimana Struktur R-(N)TSCGEWÖU + FO Kabel Dibangun?
1. Konduktor
Tersusun dari tembaga fleksibel kelas 5, bisa dilapisi timah atau polos.
Dirancang untuk mengalirkan arus tinggi dengan resistansi rendah.
2. Isolasi dan Lapis Konduktor
Separator: Pita semi-konduktif untuk mengurangi tegangan listrik lokal.
Conductor Screen: Lapisan karet khusus semi-konduktif.
Insulasi: Karet EPDM khusus untuk tahan panas dan aus.
Insulation Screen: Lapisan semi-konduktif yang bisa dikupas (strippable).
3. Kabel Bumi & Modul Fiber Optik
Earth Conductor: Tembaga fleksibel dengan lapisan karet semi-konduktif.
Fiber Optic Module: 6, 12, 18, atau 24 serat optik untuk transmisi data, dengan tipe G50/125, G62,5/125, atau E9/125.
4. Pelindung Eksternal
Inner Sheath: Senyawa sintetis thermosetting 5GM3.
Anti-Torsion Braid: Anyaman polyamide threads untuk mencegah torsi.
Outer Sheath: Senyawa sintetis 5GM5, warna merah, tahan UV, ozon, minyak, dan abrasi.
Apakah Kabel Ini Memenuhi Standar Internasional?
Kabel ini sesuai dengan berbagai standar internasional:
DIN VDE 0250-813, IEC 60228, DIN VDE 0207/21, DIN VDE 0298-4, DIN VDE 0298-3
Tahan api: PN-EN 60332-1-2, IEC 60332-1-2
Tahan minyak & UV: PN-EN 60811-404, UL 2556
Tahan ozon & abrasi: PN-ISO 1431-1
Standar ini memastikan kabel aman digunakan di tambang, pabrik, dan area berisiko ledakan.
Dimana Kabel R-(N)TSCGEWÖU + FO Digunakan di Indonesia?
Tambang Terbuka & Bawah Tanah:
Cocok untuk excavator, conveyor, dumper, crusher.Mesin Material Handling:
Kabel reeling ini menangani kecepatan reeling tinggi dan torsi ekstrem.Lingkungan Ekstrem:
Tahan panas, hujan, debu, UV, dan minyak.Instalasi Bergerak & Tetap:
Bisa digunakan di drum reeling, pulley, atau sistem bergerak lainnya.
Contoh Kasus Nyata di Indonesia:
Di tambang emas di Sumatera Utara, kabel ini digunakan untuk excavator dan conveyor dengan kecepatan reeling hingga 180 m/menit, terbukti tahan gesekan dan torsi tanpa kerusakan selama 3 tahun operasional.
Bagaimana Perbandingan Kabel R-(N)TSCGEWÖU + FO dengan Kabel Lain?
Fitur | R-(N)TSCGEWÖU + FO | Kabel Reeling Biasa | Kabel Fleksibel Tegangan Menengah Lain |
|---|---|---|---|
Torsi Maks | Sangat Tinggi | Sedang | Tinggi |
Kecepatan Reeling | Hingga 180 m/menit | 100 m/menit | 120-150 m/menit |
Tahanan Lingkungan | Basah, kering, minyak, UV, ozon | Kering, sedikit UV | Basah & kering |
Fiber Optik | Ya, 6-24 serat | Tidak | Opsional |
Abrasi & Gesekan | Sangat Tahan | Sedang | Tahan |
Dari tabel di atas, jelas R-(N)TSCGEWÖU + FO unggul pada torsi, kecepatan, dan ketahanan lingkungan ekstrem.
Pertanyaan Umum (FAQ)
1. Berapa radius kelengkungan minimum kabel ini?
Radius minimum adalah 6 kali diameter luar, sesuai standar drum reeling.
2. Apakah kabel bisa digunakan di area berisiko ledakan?
Ya, kabel ini sesuai untuk zona berisiko ledakan dan tambang bawah tanah.
3. Bagaimana perawatan kabel ini?
Hindari abrasi langsung dari logam kasar.
Pastikan drum reeling bersih dan bebas tumpukan kotoran.
Periksa integritas isolasi dan outer sheath secara rutin.
4. Kabel ini bisa diinstal di suhu ekstrem?
Ya, untuk instalasi tetap hingga -40°C, bergerak hingga -25°C, dan panas maksimum +90°C (short circuit +250°C).
5. Apakah ada fiber optik?
Ya, tersedia 6, 12, 18, atau 24 serat optik, mendukung transmisi data real-time di tambang.
Bagaimana Cara Instalasi Kabel R-(N)TSCGEWÖU + FO?
Pilih drum atau pulley sesuai diameter kelengkungan minimum.
Gunakan support anti-torsi untuk instalasi bergerak.
Hindari tarik-menarik berlebihan saat pemasangan.
Pastikan koneksi listrik dan data fiber optik aman dan rapat.
Lakukan pemeriksaan rutin setiap 6 bulan atau sesuai intensitas penggunaan.
Mengapa Harus Memilih R-(N)TSCGEWÖU + FO?
Ketahanan Mekanis Maksimal: Gesekan, torsi, dan tekanan tinggi bukan masalah.
Fleksibilitas & Ukuran Optimal: Dimensi lebih kecil untuk efisiensi ruang.
Tahan Lingkungan Ekstrem: Panas, hujan, debu, UV, ozon, dan minyak.
Integrasi Fiber Optik: Mendukung monitoring dan kontrol real-time.
Standar Internasional Terpenuhi: Aman untuk tambang dan industri berat.
Jika Anda mencari kabel reeling fleksibel tegangan menengah untuk tambang dan mesin berat, R-(N)TSCGEWÖU + FO adalah solusi terbaik.
Hubungi distributor resmi di Indonesia untuk mendapatkan saran teknis, penawaran harga, dan dukungan instalasi profesional.
