Produk Kabel Submersible (N)TSCGEWÖU 8.7/15kV & 12/20kV Kabel Fleksibel Tahan Air untuk Pompa, Dredge, dan Dock Mengapung
(N)TSCGEWÖU 8,7/15kV dan 12/20kV Kabel Submersible
APLIKASI
Kabel suplai fleksibel untuk penggunaan dalam perendaman permanen di air asin dan payau hingga kedalaman 300 meter di bawah tekanan mekanis tinggi. Cocok untuk aplikasi seperti pompa, kapal keruk (dredge), dan dermaga apung. Juga sesuai untuk operasi trailing pada peralatan tambang terbuka. Dapat digunakan untuk aplikasi dalam ruangan dan luar ruangan.
KARAKTERISTIK
Tegangan Terukur Uo/U: 8,7/15 kV dan 12/20 kV
Tegangan Uji:
8,7/15 kV: 24 kV
12/20 kV: 29 kV
Suhu Lingkungan:
Tetap: -40°C hingga +80°C
Fleksibel: -25°C hingga +60°C
Suhu Air Maksimum yang Diperbolehkan: +40°C
Radius Lengkung Minimum:
Tetap: 6 x diameter keseluruhan
Fleksibel: 10 x diameter keseluruhan
KONSTRUKSI
Konduktor Fase: Tembaga timah kelas 5
Isolasi: Kompon karet
Lapisan Semi-Konduktif: Pita semi-konduktif di atas konduktor dan lapisan karet semi-konduktif dalam dan luar pada isolasi
Konduktor Tanah: Tembaga timah kelas 5
Pengisi Tengah: Senyawa semi-konduktif di atas penyangga tekstil poliester
Selubung Dalam: Kompon karet EPR tahan air
Selubung Luar: Kompon karet CM tahan air
Warna Selubung: Hitam
STANDAR
VDE 0250 Bagian 813, HD 22.16, VDE 0295, EN 60228
Tahan Api sesuai IEC/EN 60332-1-2

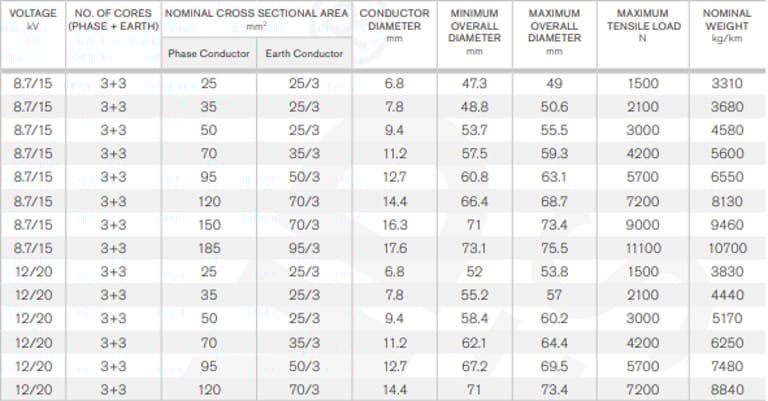

DIMENSI
Kabel submersible adalah komponen penting untuk berbagai aplikasi kelistrikan di lingkungan basah, seperti pompa, dredge, atau dock yang mengapung. Di antara berbagai pilihan, (N)TSCGEWÖU 8.7/15kV dan 12/20kV menonjol karena ketahanannya terhadap air, fleksibilitas, dan kemampuan menahan tekanan mekanis tinggi.
Apa Struktur Kabel Submersible (N)TSCGEWÖU dan Bagaimana Cara Kerjanya?
Struktur kabel ini dirancang untuk penggunaan di dalam air asin maupun payau hingga kedalaman 300 meter, dan mampu menahan tegangan mekanis tinggi.
Komponen utama kabel:
Konduktor Fase: Tembaga timah kelas 5, memastikan konduktivitas tinggi dan ketahanan terhadap korosi.
Isolasi: Senyawa karet khusus, menjaga kabel tetap tahan air dan isolasi listrik optimal.
Lapisan Semi-Konduktif: Lapisan pita semi-konduktif di sekitar konduktor dan lapisan karet semi-konduktif pada isolasi meningkatkan keamanan dan distribusi medan listrik.
Konduktor Bumi: Tembaga timah kelas 5, memastikan jalur tanah aman dan stabil.
Filler Tengah: Senyawa semi-konduktif pada support tekstil poliester, menjaga bentuk kabel dan fleksibilitas.
Selubung Dalam: Karet EPR tahan air, melindungi kabel dari penetrasi air.
Selubung Luar: Karet CM, tahan air dan abrasi, berwarna hitam.
Standar Apa yang Diterapkan pada Kabel Submersible Ini?
Kabel (N)TSCGEWÖU memenuhi beberapa standar internasional, termasuk:
VDE 0250 Part 813
HD 22.16
VDE 0295
EN 60228
Flame Retardant IEC/EN 60332-1-2
Dimana Kabel (N)TSCGEWÖU Bisa Digunakan?
Aplikasi utama:
Pompa Submersible: Ideal untuk pompa air bersih, payau, maupun air asin, termasuk pompa industri di pelabuhan dan tambak.
Dredge: Menangani tugas pengerukan di sungai, danau, atau laut dengan fleksibilitas tinggi dan ketahanan terhadap gesekan.
Dock Mengapung: Memberikan suplai energi untuk dermaga terapung, meminimalkan risiko kerusakan akibat kontak air.
Tambang Terbuka: Digunakan untuk operasi traksi alat berat, di lingkungan yang menuntut kabel fleksibel dan tahan tekanan.
Indoor/Outdoor: Sesuai untuk instalasi di dalam pabrik maupun luar ruangan.
Bagaimana Cara Memilih Ukuran Kabel yang Tepat?
Pemilihan kabel harus mempertimbangkan:

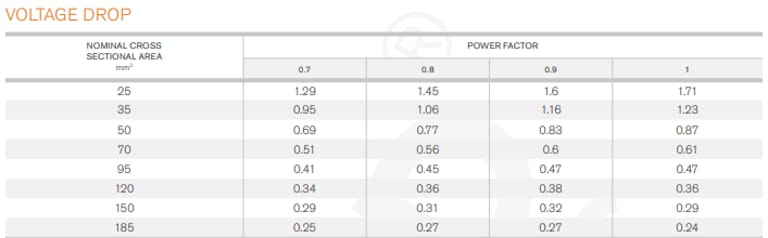

Kebutuhan daya dan panjang kabel → mempengaruhi tegangan jatuh.
Kondisi mekanis → apakah kabel akan sering digerakkan atau tetap.
Lingkungan → air asin, payau, atau air tawar.
Tegangan | Penampang Umum | Cocok Untuk |
|---|---|---|
8.7/15kV | 25–70 mm² | Pompa skala menengah, dredge ringan |
8.7/15kV | 95–185 mm² | Dredge berat, dock besar, tambang terbuka |
12/20kV | 25–70 mm² | Pompa industri, dock mengapung skala kecil-menengah |
12/20kV | 95–120 mm² | Dock besar, dredge industri, pompa submersible besar |
FAQ: Pertanyaan Umum Tentang Kabel (N)TSCGEWÖU
Apa Perbedaan Kabel 8.7/15kV dan 12/20kV?
Kabel 12/20kV memiliki kemampuan tegangan lebih tinggi, radius bending lebih besar, dan biasanya digunakan untuk proyek industri besar. Kabel 8.7/15kV cocok untuk aplikasi menengah dan skala kecil.
Apakah Kabel Ini Bisa Dipakai di Air Laut?
Ya, kabel ini dirancang untuk penggunaan permanen di air asin, payau, atau tawar hingga kedalaman 300 meter.
Bagaimana Cara Memasang Kabel Submersible Ini?
Pastikan radius bending minimal sesuai spesifikasi (6x diameter untuk fixed, 10x untuk fleksibel).
Hindari tarik berlebihan di sepanjang instalasi.
Gunakan alat bantu seperti pulley atau drum untuk mengurangi gesekan.
Periksa konduktor bumi dan sambungan untuk mencegah risiko listrik.
Berapa Umur Pakai Kabel Ini?
Dengan penggunaan normal di air dan pemeliharaan yang tepat, kabel submersible (N)TSCGEWÖU dapat bertahan lebih dari 10 tahun, tergantung kondisi lingkungan dan frekuensi pergerakan.
Apakah Kabel Ini Bisa Digunakan di Dock Terapung?
Ya, kabel ini sangat cocok karena fleksibilitas tinggi, tahan air, dan mampu menahan tekanan mekanis akibat pergerakan dock.
Studi Kasus Penggunaan Kabel di Indonesia
Proyek Pompa Air Laut di Surabaya: Kabel 8.7/15kV digunakan untuk pompa submersible di tambak garam, menyuplai energi tanpa kerusakan akibat air asin.
Dredge Sungai Musi, Palembang: Kabel 12/20kV dipakai untuk dredge skala industri, menahan gesekan mekanis dan tekanan air tinggi.
Dock Mengapung Pelabuhan Tanjung Priok: Kabel ini mendukung dermaga terapung, menjaga suplai listrik tetap aman dan stabil.
Tips Instalasi dan Perawatan Kabel Submersible
Gunakan Drum Berkualitas: Hindari kabel tergulung terlalu rapat.
Periksa Radius Bending: Penting untuk menghindari kerusakan isolasi.
Rutin Cek Suhu Air: Pastikan air tidak melebihi +40°C di sekitar kabel.
Bersihkan Dari Endapan atau Lumpur: Mengurangi risiko abrasi dan korosi.
Sambungan Profesional: Gunakan konektor tahan air dan lapisan pelindung tambahan.
Mengapa Memilih Kabel Submersible (N)TSCGEWÖU?
Fleksibel → mudah dipasang dan ditarik.
Tahan Air → aman di air asin, payau, atau tawar.
Tahan Mekanis → mampu menahan tarikan dan gesekan tinggi.
Standar Internasional → memenuhi VDE, HD, EN, dan IEC/EN.
Serbaguna → bisa digunakan di pompa, dredge, dock, bahkan tambang terbuka.
