Panduan Lengkap Kabel ECC (Earth Continuity Conductor Cable): Definisi, Prinsip Kerja, Struktur, Aplikasi di Pertambangan Indonesia & Analisis Teknis SANS Type 622 / 622-ECC 12.7/22 kV

Pendahuluan

Pertambangan Indonesia, khususnya batubara di Kalimantan dan Sumatera, merupakan tulang punggung ekonomi nasional. Namun, aktivitas ini menyimpan risiko tinggi: arus fault listrik, ledakan gas metana, dan kecelakaan akibat kegagalan pembumian. Menurut regulasi Kementerian Energi dan Sumber Daya Mineral (ESDM), setiap peralatan listrik yang bergerak wajib dilengkapi sistem grounding yang kontinu dan dapat dimonitor secara real-time. Di sinilah kabel ECC berperan sebagai “jantung” sistem pembumian dinamis.

Kabel ECC, juga dikenal sebagai Earth Continuity Conductor dalam standar IEC 60364-1, adalah konduktor khusus yang menghubungkan seluruh komponen logam dalam instalasi listrik ke sistem pembumian. Berbeda dengan kabel grounding statis di gedung, ECC dirancang untuk lingkungan ekstrem pertambangan: fleksibel, tahan reeling (penggulungan berulang), dan mampu mendeteksi putusnya kontinuitas sebelum kecelakaan terjadi. Dalam artikel ini, kita akan membahas secara komprehensif mulai dari definisi hingga aplikasi nyata di lapangan Indonesia, serta studi kasus teknis pada kabel SANS Type 622 / 622-ECC 12.7/22 kV yang telah terbukti handal di tambang terbuka.

Manfaat membaca artikel ini: Anda akan memahami cara memilih kabel yang tepat, menghitung kapasitas fault current, dan memastikan kepatuhan terhadap standar nasional serta internasional. Mari kita mulai dengan pemahaman dasar.

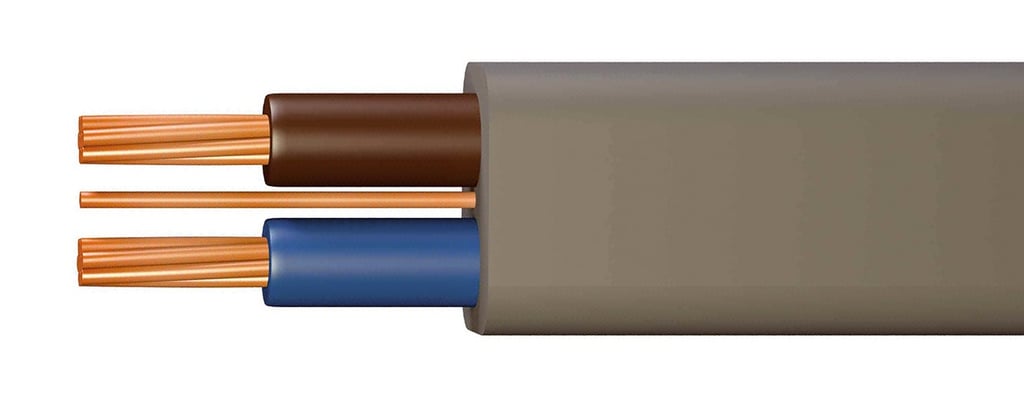

Apa Itu Kabel ECC atau Earth Continuity Conductor Cable?

Kabel ECC atau Earth Continuity Conductor Cable merupakan bagian integral dari sistem earthing/grounding yang menghubungkan dan mengikat (bonding) semua komponen logam dalam jaringan instalasi listrik. Komponen tersebut meliputi conduit, duct, kotak sambungan, casing logam switch, switch-fuse, fuse distribution board, peralatan pengatur dan pengendali, bagian logam yang terbuka pada mesin, serta rangka logam tempat peralatan listrik dipasang.

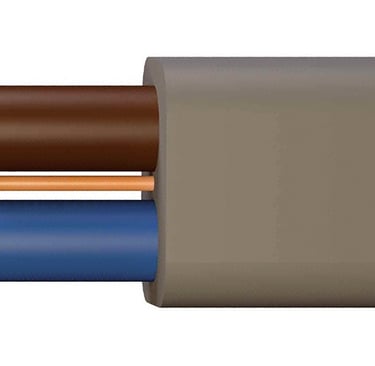

Dalam dunia IEC (International Electrotechnical Commission), istilah ini disebut Earth Continuity Conductor. Di Amerika Utara, disebut grounding conductor. Nama “ECC” mencerminkan fungsi utamanya: menjaga kontinuitas (continuity) pembumian di seluruh jaringan listrik. ECC bisa berbentuk konduktor telanjang (bare conductor), konduktor tunggal, atau konduktor yang terintegrasi dalam kabel multikonduktor. Umumnya, ukuran ECC lebih kecil daripada konduktor daya utama karena tugasnya bukan mengalirkan arus beban normal, melainkan arus fault.

Menurut IEC 60364-1, ECC identik dengan Protective Earth (PE) pada sistem TN. Ia berfungsi sebagai konduktor ketiga selain fase (line) dan netral dalam sistem distribusi utama. ECC terikat ke bumi (bonded to earth) untuk memberikan jalur koneksi keselamatan ke semua komponen logam yang tidak termasuk dalam rangkaian listrik operasional. Dengan kata lain, ECC menyediakan jalur impedansi rendah (low impedance path) yang mengalirkan arus bocor atau fault yang tidak diinginkan menjauh dari peralatan listrik konduktif.

Tes kontinuitas bumi (earth continuity test atau earth bond test) wajib dilakukan untuk memastikan hubungan baik antara colokan utama dan semua bagian logam yang dibumikan. Tujuannya jelas: mencegah sengatan listrik dengan mengizinkan arus fault mengalir melalui ECC, sehingga proteksi otomatis (fuse atau relay) dapat memutus suplai listrik dalam waktu singkat.

Prinsip Kerja ECC Cable

Prinsip kerja kabel ECC berbasis pada hukum dasar kelistrikan: menyediakan jalur resistansi terendah bagi arus fault. Ketika terjadi kegagalan isolasi, arus bocor atau short-circuit akan mengalir melalui ECC menuju titik netral atau grounding system, bukan melalui tubuh manusia atau casing mesin yang bisa menyebabkan sengatan.

Secara rinci, prosesnya sebagai berikut:

1. Deteksi fault: Arus fault mengalir melalui ECC dan pilot cores yang terintegrasi.

2. Pembuangan arus: Impedansi rendah ECC memastikan voltase sentuh (touch voltage) dan voltase langkah (step voltage) tetap di bawah ambang bahaya (biasanya <50 V AC).

3. Pemantauan kontinuitas: Pilot cores bekerja bersama ECC untuk melakukan earth continuity monitoring. Jika resistansi naik atau kabel putus, sistem otomatis memberikan alarm sebelum fault berkembang menjadi ledakan atau kebakaran.

4. Pemutusan proteksi: Arus fault yang besar (hingga 14 kA pada model tertentu) memicu relay proteksi untuk memutus sirkuit dalam milidetik.

Dalam lingkungan hazardous area (zona gas atau debu), prinsip ini sesuai dengan ATEX/IECEx. Tanpa ECC, arus fault hanya mengandalkan sheath kabel, yang bisa menyebabkan overheating dan tegangan sheath rise yang berbahaya. Dengan ECC, fault current dibagi ke screen + ECC, sehingga kapasitas short-circuit meningkat signifikan.

Contoh perhitungan sederhana: Untuk kabel 25 mm², resistansi gabungan screen & ECC minimum hanya 0.7 Ω/km pada 23°C (lihat tabel electrical characteristics). Jika fault current 3.6 kA, penurunan tegangan sepanjang 100 m hanya sekitar 252 V – cukup rendah untuk menjaga keselamatan.

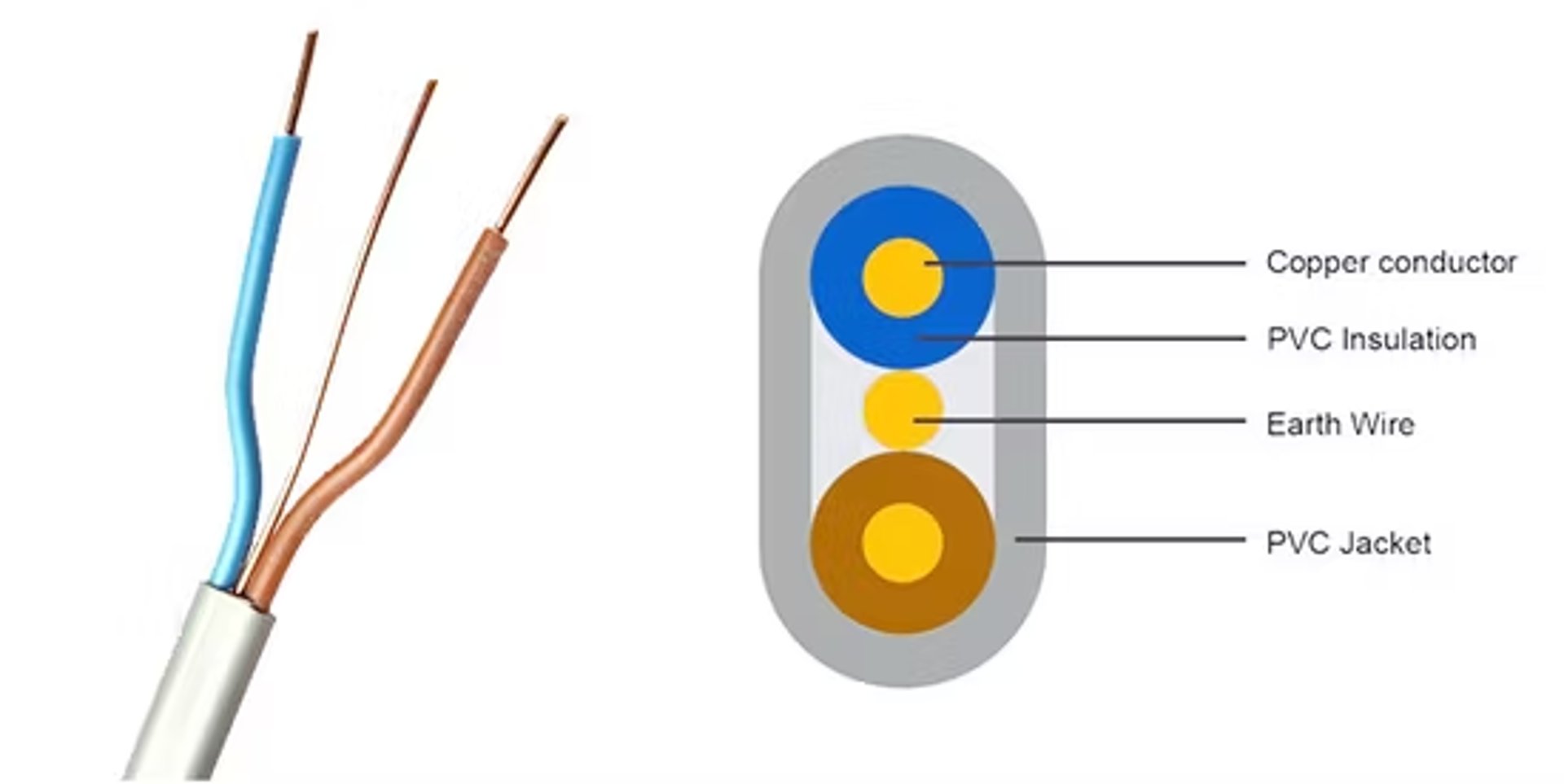

Struktur ECC Cable di Dalam Kabel Multikonduktor

Struktur kabel ECC dirancang khusus untuk fleksibilitas dan ketahanan mekanik. Pada varian standar, kabel terdiri dari tiga power cores, tiga pilot cores, inner sheath, reinforcement braid, dan outer sheath. Pada varian ECC (seperti SANS Type 622-ECC), satu pilot core diganti dengan konduktor ECC berlapis timah.

Detail konstruksi:

• Konduktor: Class 5 flexible stranded tinned annealed Copper – sangat lentur untuk reeling berulang.

• Isolasi: EPR (Ethylene Propylene Rubber) thermosetting compound + strippable semi-conducting core screen (triple extruded) untuk mencegah partial discharge.

• Braid: Nylon / Tinned copper wires untuk screening individu setiap power core.

• Pilot Cores: Diisolasi dengan EPM (Ethylene Propylene Monomer) untuk monitoring.

• Lay-up: Setiap power core discreening secara individu, kemudian tiga pilot cores (atau dua + ECC) di-lay-up bersama.

• ECC Variant: Satu pilot core diganti dengan tinned ECC conductor.

• Inner Sheath: CR (Polychloroprene Rubber) – tahan minyak dan ozon.

• Reinforcement braid: Open nylon braid minimal 16 strings untuk kekuatan tarik.

• Outer Sheath: CR (Polychloroprene Rubber) – UV resistant, sunlight resistant, oil resistant.

Keunggulan mekanik: Minimum bending radius hanya 9 × overall diameter, sehingga cocok untuk dragline dan shovel yang bergerak dinamis.

Aplikasi Tipikal Kabel ECC di Indonesia

Di Indonesia, kabel ECC banyak digunakan di tambang batubara terbuka Kalimantan (Kaltim, Kalsel) dan Sumatera. Aplikasi utama sesuai spesifikasi SANS Type 622 / 622-ECC meliputi:

• Electrically driven machines dan movable electric apparatus di hazardous areas.

• Portable electric apparatus dan section feeders.

• Open cast mining: medium sized draglines, shovels, dan drills.

• Reeling purposes (penggulungan kabel otomatis).

• Lainnya: industri berat seperti pembangkit listrik dan pelabuhan.

Contoh nyata: Di tambang PT. Kaltim Prima Coal atau Adaro, kabel 12.7/22 kV dengan ECC digunakan untuk mensuplai dragline yang bergerak hingga ratusan meter. Suhu tropis Indonesia (-25°C hingga +90°C) dan paparan minyak diesel tidak menjadi masalah berkat sheath CR. Regulasi ESDM mewajibkan pemantauan kontinuitas grounding pada semua peralatan mobile, sehingga ECC menjadi standar wajib.

Mengapa ECC Sangat Penting?

ECC bukan sekadar “kabel tambahan”. Ia menyelamatkan nyawa dan aset:

• Mencegah sengatan listrik dan ledakan di zona berbahaya.

• Memberikan early warning melalui pilot cores.

• Melindungi kabel dari sheath voltage rise dan meningkatkan umur pakai.

• Memenuhi Permen ESDM No.10/2021 dan SMKP Pertambangan.

• Mengurangi downtime operasi tambang hingga 30% (berdasarkan praktik global).

Tanpa ECC, risiko fault current hanya dibawa sheath bisa menyebabkan kebakaran atau ledakan metana.

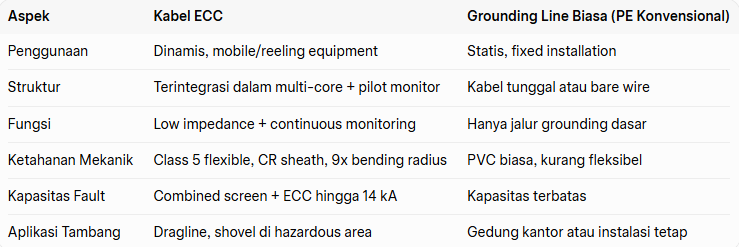

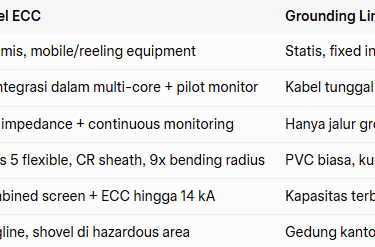

Perbedaan ECC dengan Grounding Line Biasa

ECC unggul di lingkungan bergerak karena kemampuan monitoring real-time.

Analisis Teknis SANS Type 622 / 622-ECC 12.7/22 kV Berdasarkan Data Spesifikasi

Kabel ini dirancang sesuai SANS 1520-2, SANS 1411-1, dan SANS 1411-3. Voltage rating Uo/U 12.7/22 kV, temperatur -25°C hingga +90°C, min bending radius 9x OD.

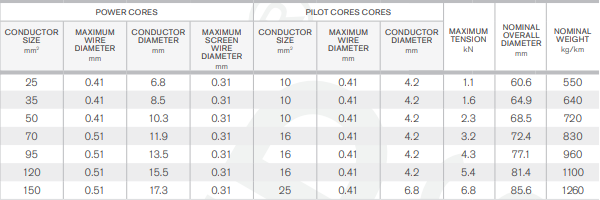

Tabel Dimensi Power Cores & Pilot Cores

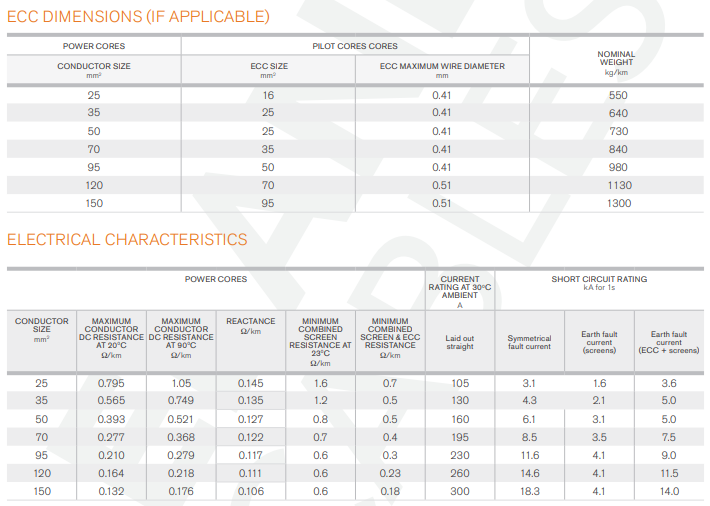

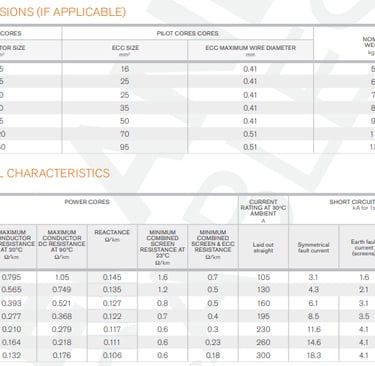

ECC Dimensions & Electrical Characteristics

Analisis: ECC menurunkan resistansi gabungan secara signifikan (contoh 25 mm²: 1.6 → 0.7 Ω/km), sehingga kapasitas earth fault current naik dari 1.6 kA menjadi 3.6 kA. Ini berarti proteksi lebih cepat dan aman untuk reeling di tambang Indonesia.

Kesimpulan

Kabel ECC adalah investasi keselamatan yang tidak tergantikan di pertambangan Indonesia. Dengan memilih SANS Type 622-ECC, Anda mendapatkan fleksibilitas, monitoring, dan kapasitas fault yang unggul. Rekomendasi: Sesuaikan ukuran conductor dengan arus beban (105–300 A), lakukan earth continuity test rutin, dan konsultasikan dengan supplier bersertifikat.

FAQ

1. Apa itu kabel ECC? ECC adalah konduktor pembumian kontinu yang terintegrasi dalam kabel untuk keselamatan peralatan mobile.

2. Mengapa ECC lebih penting daripada grounding biasa? ECC memiliki pilot monitoring dan kapasitas fault lebih tinggi untuk lingkungan dinamis.

3. Apakah SANS Type 622-ECC cocok untuk tambang Indonesia? Ya, tahan UV, minyak, dan reeling – sesuai regulasi ESDM.

4. Berapa bending radius minimum? 9 × overall diameter.

5. Bagaimana memilih ukuran ECC? Sesuaikan dengan power core (contoh 25 mm² power → 16 mm² ECC).

6. Apa risiko tanpa ECC? Sengatan listrik, ledakan, dan downtime produksi.
