(N)TSKCGEWÖU Kabel Reeling Tegangan Menengah Tinggi 3,6/6–12/20 kV untuk Aplikasi Berat & Pertambangan (Underground & Open Cast)
Kabel (N)TSKCGEWÖU
APLIKASI
Kabel gulung fleksibel dengan bobot dan dimensi yang dikurangi untuk menghadapi tegangan mekanis tinggi hingga ekstrem, misalnya tegangan torsi, perubahan arah ke berbagai bidang, dan kecepatan gulung tinggi. Juga dapat digunakan untuk aplikasi gulung di pertambangan bawah tanah dan terbuka.
KARAKTERISTIK
Tegangan Nominal Uo/U: 3,6/6 kV, 6/10 kV, 8,7/15 kV, 12/20 kV
Tegangan Uji:
3,6/6 kV: 11 kV
6/10 kV: 17 kV
8,7/15 kV: 24 kV
12/20 kV: 29 kV
Tegangan Torsi Maksimum: ±25°/m
Beban Tarik Maksimum: 30 N/mm²
Kecepatan Kerja Maksimum: 240 m/menit
Suhu Operasi:
Suhu Sirkuit Pendek Maksimum: 250°C
Fleksibel: -30°C hingga +90°C
Tetap: -50°C hingga +90°C
Radius Lengkung Minimum:
Tetap: 6 x diameter total
Fleksibel: 10 x diameter total
KONSTRUKSI
Konduktor Fase: Tembaga timah fleksibel kelas 5
Isolasi: Komponen karet (hanya pada konduktor fase)
Lapisan semi-konduktif dengan isolasi semi-konduktif (hanya pada konduktor fase)
Pita semi-konduktif di atas konduktor dan lapisan karet semi-konduktif dalam & luar pada isolasi
Konduktor Bumi: Tembaga timah fleksibel kelas 5
Isi Tengah: Senyawa semi-konduktif
Serat Optik: 50/125 Multimode, 62,5/125 Multimode, 9/125 Singlemode
Selubung Dalam: Komponen karet
Elemen Anti-Twist: Anyaman poliester
Selubung Luar: Komponen karet
Warna Selubung Luar: Merah
STANDAR
Berdasarkan DIN VDE 0250 Bagian 813, VDE 0295 (IEC 60228), VDE 0207 Bagian 20 & 21, IEC 60811-404, IEC 60811-403, IEC 60332-1-2, ISO 4892-2, Uji Gulung Khusus

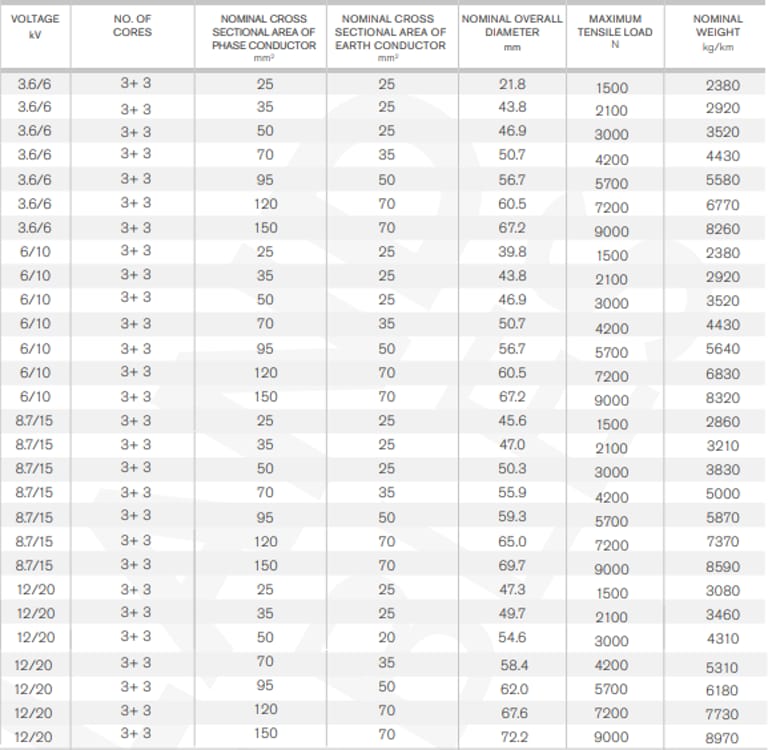

DIMENSI & SPESIFIKASI
Dalam industri pertambangan modern—baik underground mining maupun open cast mining—keandalan sistem kelistrikan menjadi faktor penentu keselamatan, produktivitas, dan efisiensi biaya. Salah satu komponen yang sering diabaikan namun sangat krusial adalah kabel reeling tegangan menengah, khususnya tipe (N)TSKCGEWÖU.
Apa Fungsi Utama Kabel Reeling (N)TSKCGEWÖU Tegangan Menengah?
Kabel (N)TSKCGEWÖU adalah kabel reeling fleksibel tegangan menengah (3,6/6 kV hingga 12/20 kV) yang dirancang khusus untuk:
Beban mekanik tinggi dan ekstrem
Kecepatan gulung (reeling speed) sangat tinggi
Tegangan puntir (torsional stress) berulang
Defleksi ke berbagai bidang
Aplikasi pertambangan bawah tanah dan tambang terbuka
Kabel ini umum digunakan pada:
Excavator besar
Bucket wheel excavator
Conveyor bergerak
Mobile crusher
Shuttle car & mining machinery berat
Mengapa (N)TSKCGEWÖU Cocok untuk Lingkungan Pertambangan Berat?
Lingkungan tambang memiliki karakteristik ekstrem:
Debu abrasif
Getaran terus-menerus
Beban tarik dinamis
Perubahan arah gulungan
Risiko korsleting dan kerusakan mekanis
(N)TSKCGEWÖU dirancang dengan berat dan dimensi yang lebih ringan, namun tetap memiliki ketahanan mekanik dan listrik tinggi, menjadikannya solusi ideal untuk kondisi tersebut.
Bagaimana Perbandingan Model Tegangan (3.6/6 kV vs 6/10 kV vs 12/20 kV)?
Tegangan | Aplikasi Umum | Kelebihan |
|---|---|---|
3.6/6 kV | Excavator kecil–menengah | Ekonomis & fleksibel |
6/10 kV | Conveyor & mobile crusher | Jarak lebih panjang |
8.7/15 kV | Tambang terbuka besar | Efisiensi daya |
12/20 kV | Alat berat high power | Beban tinggi & stabil |

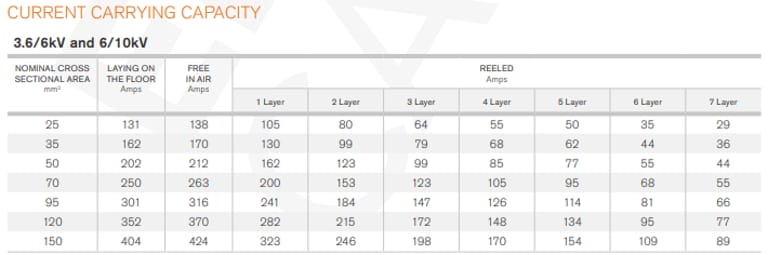

Bagaimana Kapasitas Hantar Arus Dipengaruhi Kondisi Reeling?
Kapasitas arus menurun signifikan saat kabel digulung berlapis-lapis pada drum.
Contoh:
70 mm² (3.6/6 kV) Diletakkan di lantai: ±250 A Reeling 4 lapis: ±123 A Reeling 7 lapis: ±68 A
➡️ Inilah alasan mengapa pemilihan penampang kabel sangat krusial.
Di Mana Kabel (N)TSKCGEWÖU Digunakan di Indonesia? (Studi Kasus Nyata)
Studi Kasus: Tambang Batubara Kalimantan Timur
Sebuah tambang batubara open cast menggunakan:
Excavator 1200 VFD
Kabel reeling (N)TSKCGEWÖU 6/10 kV 95 mm²
Hasil:
Penurunan downtime kabel hingga 35%
Umur pakai meningkat > 40%
Operasi lebih stabil pada kecepatan tinggi
Apa Standar Internasional yang Dipenuhi Kabel Ini?
DIN VDE 0250-813
IEC 60228
IEC 60811
IEC 60332-1-2 (flame retardant)
ISO 4892-2 (UV resistance)
Special Reeling Test
Bagaimana Rekomendasi Instalasi agar Umur Kabel Maksimal?
Gunakan drum reeling dengan diameter sesuai spesifikasi
Hindari over-tension melebihi 30 N/mm²
Pastikan sistem guide roller sejajar
Periksa lapisan luar secara berkala
Sesuaikan ukuran kabel dengan jumlah lapisan reeling
FAQ – Pertanyaan yang Paling Sering Diajukan
Apakah kabel (N)TSKCGEWÖU cocok untuk underground mining?
Ya, sangat cocok, termasuk area dengan ruang terbatas dan kelembapan tinggi.
Apakah bisa digunakan untuk aplikasi non-pertambangan?
Bisa, seperti port crane, ship loader, dan heavy industrial reeling system.
Apa keunggulannya dibanding kabel reeling standar?
Lebih ringan, lebih fleksibel, tahan torsi tinggi, dan mendukung fiber optic.
Apakah tersedia custom desain?
Ya, termasuk ukuran, fiber optic, dan warna selubung.
Kesimpulan: Apakah (N)TSKCGEWÖU Pilihan yang Tepat untuk Anda?
Jika Anda membutuhkan:
Kabel reeling tegangan menengah
Tahan beban mekanik ekstrem
Cocok untuk tambang Indonesia
Mendukung smart mining
Maka (N)TSKCGEWÖU adalah solusi profesional dan jangka panjang.
