(N)TSKCGEWOEU Kabel Reeling Tegangan Menengah dengan Serat Optik untuk Crane & Peralatan Bergerak Berat
(N)TSKCGEWOEU Kabel Reeling Tegangan Menengah dengan Serat Optik
Aplikasi
Kabel reeling tegangan menengah fleksibel dengan serat optik terintegrasi untuk transmisi gabungan energi dan data, dirancang untuk digunakan di bawah tekanan mekanis tinggi hingga ekstrem, misalnya: kecepatan perjalanan tinggi, beban tarik dinamis, perubahan arah berulang ke berbagai bidang, gesekan pada rol, dan tegangan torsi.
Khususnya untuk peralatan bergerak, seperti crane kontainer cepat dan peralatan bergerak besar.
Data Global
Penunjukan Tipe: (N)TSKCGEWOEU
Standar: Berdasarkan DIN VDE 0250-813
Sertifikasi / Persetujuan: GOST-R
Catatan Instalasi
Persiapan serat optik membutuhkan keterampilan khusus dan penggunaan alat yang kompleks. Disarankan agar pekerjaan ini dipercayakan pada layanan pelanggan kami (Perakitan Pabrik). Mohon sediakan dimensi koneksi.
Fitur Desain
Konduktor: Konduktor dan konduktor tanah terbuat dari tembaga elektrolitik timah, stranded sangat halus, kelas FS (lihat juga DIN VDE 0295).
Isolasi: Senyawa khusus berkualitas tinggi berbasis EPR (minimal 3GI3); memiliki karakteristik mekanik dan listrik yang ditingkatkan (lihat juga DIN VDE 0207, Bagian 20).
Kontrol Medan Listrik: Lapisan semikonduktif dalam EPR, lapisan semikonduktif luar NBR termodifikasi, dapat dikupas saat dingin sehingga sangat mudah dipersiapkan (Desain Easy Strip).
Identifikasi Inti: Isolasi berwarna alami dengan lapisan semikonduktif hitam.
Serat Optik:
Diameter inti: 62,5 μm, 50 μm atau 9 μm
Diameter cladding: 125 μm
Diameter lapisan pelindung: 250 μm
Desain tersedia dengan 6, 12, 18 atau 24 serat
Kelas serat: G50/125μm, G62,5/125μm, E9/125μm
Tipe: Serat indeks bertingkat (Graded-index) atau serat monomode
Redaman (Attenuation) dan bandwidth sesuai spesifikasi di berbagai panjang gelombang
Pengkodean Serat: Kode warna khusus untuk identifikasi serat individu
Pelindung Serat: Inti berongga dengan senyawa pengisi, bahan dasar ETFE, senyawa: 7YI 1, warna alami
Susunan Inti: Desain tiga inti dengan separator cradle di tengah, konduktor tanah dibagi menjadi 2 bagian di dua interstis, elemen optik: enam tabung mengelilingi elemen pendukung tengah, dengan satu, dua, atau tiga serat optik di masing-masing tabung, ditempatkan pada interstis ketiga.
Sistem Selubung:
Selubung dalam lapisan ganda: Senyawa khusus berbasis EPR, kualitas minimal 5GM3, juga berfungsi sebagai penghalang air, warna merah
Anyaman anti-torsi: Anyaman diperkuat dari benang poliester, terikat secara vulkanisasi antara selubung, memberikan kekuatan tinggi pada sistem selubung
Selubung luar lapisan ganda: Kombinasi unik fleksibilitas dan ketahanan dengan struktur sandwich baru, bahan karet berkualitas tinggi berbasis PCP, tahan abrasi dan robek, warna merah terang/merah
Parameter Listrik
Tegangan nominal: 3.6/6 kV
Tegangan operasi maksimum AC: 4.2/7.2 kV
Tegangan operasi maksimum DC: 5.4/10.8 kV
Tegangan uji AC: 11 kV
EMC: Desain ini memiliki tingkat interferensi sangat rendah berkat desain tiga inti simetris dengan toleransi produksi sangat ketat
Transmisi Data: Desain khusus dengan serat optik untuk transmisi data tanpa gangguan pada kecepatan tinggi
Kapasitas arus: Sesuai DIN VDE 0298, Bagian 4; nilai lebih tinggi dapat diterima dalam kasus tertentu (konsultasikan dengan produsen)
Parameter Kimia
Tahan minyak: Sesuai DIN EN 60811-404 dan DIN VDE 0473-811-404, paragraf 10
Ketahanan cuaca: Dapat digunakan di dalam dan luar ruangan, tahan ozon, UV, dan kelembaban
Ketahanan air: Sesuai HD 2216
Parameter Termal
Suhu maksimum konduktor: 90°C
Suhu maksimum konduktor saat hubung singkat: 250°C
Suhu lingkungan untuk instalasi tetap: -50°C hingga +80°C
Suhu lingkungan untuk operasi fleksibel penuh: -35°C hingga +80°C
Parameter Mekanik
Beban tarik maksimum pada konduktor: 20 N/mm²
Beban tarik maksimum saat akselerasi: hingga 30 N/mm² (DIN VDE 0298 bagian 3: 15 N/mm²)
Tegangan torsi: ±25°/m
Radius minimum saat membengkok: Sesuai DIN VDE 0298 bagian 3
Jarak minimum untuk perubahan arah tipe S: 20 x D (diameter kabel)
Kecepatan perjalanan Gantry (operasi reeling): Tidak terbatas; untuk >240 m/menit disarankan konsultasi produsen kabel
Uji tambahan: Uji pembengkokan balik, uji tegangan torsi
Parameter Tegangan & Spesifikasi Inti
Di pelabuhan besar, terminal peti kemas, dan fasilitas industri berat di Indonesia, kebutuhan akan transmisi daya dan data yang stabil dalam satu kabel semakin meningkat. Pertanyaannya bukan lagi apakah menggunakan kabel reeling, melainkan kabel reeling tipe apa yang mampu bertahan di kondisi mekanis ekstrem sekaligus mendukung komunikasi data berkecepatan tinggi.
Di sinilah (N)TSKCGEWOEU Kabel Reeling Tegangan Menengah dengan Serat Optik memainkan peran penting.
Apa itu Kabel (N)TSKCGEWOEU dan Apa Fungsi Utamanya?
(N)TSKCGEWOEU adalah kabel reeling tegangan menengah (medium voltage reeling cable) yang dirancang khusus untuk:
Transmisi energi listrik + data dalam satu sistem kabel
Operasi peralatan bergerak cepat
Lingkungan dengan tegangan mekanis tinggi hingga ekstrem
Kabel ini banyak digunakan pada:
Container crane berkecepatan tinggi
Gantry crane dan ship-to-shore crane
Peralatan industri besar yang bergerak kontinu
Keunggulan utamanya adalah integrasi serat optik (fiber optic) di dalam kabel daya, sehingga mengurangi kebutuhan kabel tambahan dan meningkatkan keandalan sistem.
Mengapa Kabel Reeling Tegangan Menengah Dibutuhkan pada Crane Modern?
Crane dan peralatan bergerak berat modern menghadapi tantangan seperti:
Kecepatan gerak tinggi (hingga >240 m/menit)
Tarikan dinamis berulang
Perubahan arah dalam beberapa bidang (multi-directional movement)
Torsi dan lilitan berulang pada sistem reeling
Kabel standar tidak dirancang untuk kondisi ini. (N)TSKCGEWOEU dikembangkan untuk:
Menahan beban tarik dinamis hingga 30 N/mm²
Menoleransi tegangan torsi ±25°/m
Tetap stabil secara listrik dan data dalam jangka panjang
Apa Fungsi Sistem Selubung (Sheath System) Ganda?
Lapisan Dalam
EPR kualitas ≥5GM3
Berfungsi juga sebagai water barrier
Anyaman Anti-Torsi
Polyester braid diperkuat
Tervulkanisasi di antara lapisan selubung
Memberikan ketahanan torsi dan tarik ekstrem
Lapisan Luar
Karet PCP kualitas ≥5GM5
Tahan abrasi, sobek, UV, ozon, dan cuaca tropis
Warna merah terang → visibilitas tinggi di area kerja
Bagaimana Spesifikasi Listrik Kabel (N)TSKCGEWOEU?
Parameter Tegangan
Tegangan nominal: 3.6/6 kV
Tegangan operasi AC maks.: 4.2/7.2 kV
Tegangan uji AC: 11 kV
Varian hingga 12/20 kV
Parameter Termal
Suhu konduktor maksimum: 90°C
Suhu hubung singkat: 250°C
Operasi fleksibel: -35°C hingga +80°C

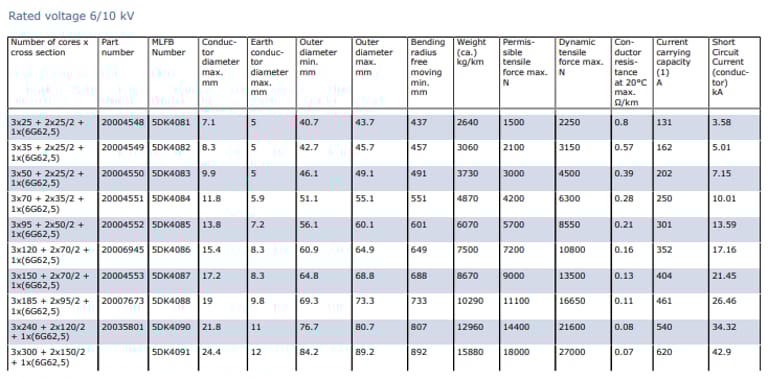

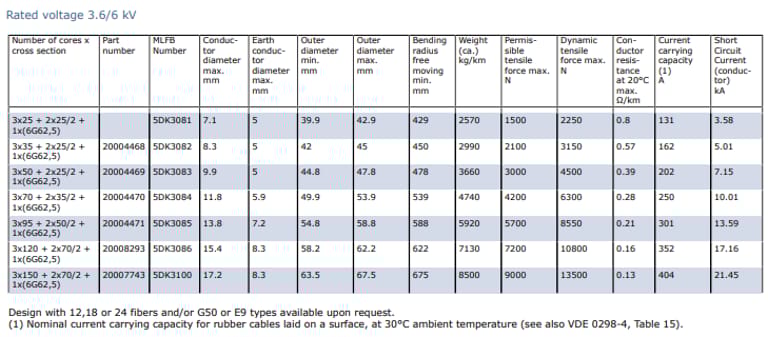

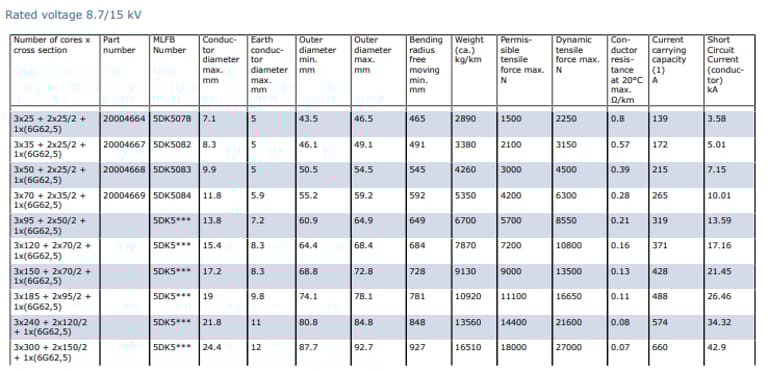

Bagaimana Perbandingan Model Berdasarkan Penampang & Tegangan?
Contoh Perbandingan Umum
Tegangan | Penampang | Arus Maks. | Berat ± |
|---|---|---|---|
3.6/6 kV | 3x50 mm² | 202 A | ±3660 kg/km |
6/10 kV | 3x120 mm² | 352 A | ±7500 kg/km |
8.7/15 kV | 3x240 mm² | 574 A | ±13560 kg/km |
12/20 kV | 3x300 mm² | 660 A | ±17810 kg/km |
➡️ Pemilihan model harus mempertimbangkan panjang lintasan, kecepatan reeling, dan beban dinamis.
Di Mana Kabel (N)TSKCGEWOEU Digunakan di Indonesia?
Studi Kasus Nyata: Terminal Peti Kemas di Indonesia
Pada salah satu terminal peti kemas utama di Indonesia:
Crane bergerak cepat >200 m/menit
Dibutuhkan integrasi daya + data
Lingkungan laut dengan kelembapan tinggi
Hasil penggunaan (N)TSKCGEWOEU:
Pengurangan downtime kabel
Sistem kontrol crane lebih stabil
Tidak perlu kabel data terpisah
Umur pakai kabel lebih panjang
Apa Saja Kesalahan Umum Saat Instalasi Kabel Ini?
FAQ – Pertanyaan yang Sering Ditanyakan
Apakah kabel ini bisa dipasang seperti kabel reeling biasa?
❌ Tidak. Persiapan serat optik membutuhkan keahlian dan alat khusus.
Apakah boleh menyambung serat optik di lapangan?
⚠️ Sangat tidak disarankan. Disarankan factory-assembled fiber termination.
Berapa radius tekuk minimumnya?
➡️ Mengacu DIN VDE 0298-3, umumnya ≥20 x diameter kabel untuk perubahan arah S-type.
Apa Rekomendasi Instalasi untuk Umur Pakai Maksimal?
Gunakan roller reeling berkualitas tinggi
Hindari puntiran berlebih saat instalasi awal
Pastikan data dimensi sambungan dikirim ke pabrik
Konsultasikan ke produsen untuk kecepatan >240 m/menit
Kapan Anda Harus Memilih (N)TSKCGEWOEU Dibanding Kabel Reeling Biasa?
Pilih (N)TSKCGEWOEU jika:
Membutuhkan daya + data dalam satu kabel
Crane bergerak cepat dan berat
Downtime sangat mahal
Sistem automasi dan monitoring real-time dibutuhkan
Ingin Memilih Spesifikasi yang Tepat untuk Proyek Anda?
Setiap aplikasi crane dan peralatan bergerak memiliki kondisi unik.
Untuk memastikan penampang, tegangan, dan konfigurasi serat optik yang optimal, kami menyarankan:
👉 Konsultasi teknis sebelum pemesanan
👉 Factory-assembled fiber termination untuk performa maksimal
👉 Solusi khusus sesuai kondisi operasional di Indonesia
Hubungi tim teknis kami untuk rekomendasi profesional dan penawaran yang tepat.
