(N)TSFLCGEWOEU Kabel Reeling Tegangan Menengah Fleksibel 3.6/6 kV untuk Alat Bergerak dan Crane Industri

(N)TSFLCGEWOEU Kabel Reeling Tegangan Menengah Datar

Aplikasi
Kabel reeling tegangan menengah fleksibel untuk kondisi mekanis tinggi (misalnya: beban tarik dinamis, perubahan arah ganda dalam satu bidang, melewati roller). Utamanya digunakan untuk peralatan bergerak, seperti: crane kontainer cepat, crane, peralatan bergerak besar, dan ekskavator.

Data Global

Penunjukan Tipe: (N)TSFLCGEWOEU
Standar: Berdasarkan DIN VDE 0250-813

Fitur Desain

Konduktor: Tembaga elektrolitik timah, tersusun halus, kelas F (lihat juga DIN VDE 0295)
Isolasi: Senyawa khusus berbasis EPR berkualitas tinggi (minimal 3GI3); karakteristik mekanis dan listrik ditingkatkan
Kontrol Medan Listrik: Lapisan semikonduktif dalam dari EPR, lapisan semikonduktif luar dari EPR termodifikasi, dapat dilepas saat hangat
Identifikasi Inti: Isolasi berwarna alami dengan lapisan semikonduktif hitam
Susunan Inti: Susunan inti paralel; konduktor tanah dibagi dan terdistribusi secara konsentris di sekitar setiap inti
Sistem Selubung: Senyawa khusus berbasis CR, kualitas minimal 5GM5, warna merah

Parameter Listrik

Tegangan nominal: 3,6/6 kV
Tegangan operasi maksimum yang diizinkan AC: 4,2/7,2 kV
Tegangan operasi maksimum yang diizinkan DC: 5,4/10,8 kV
Tegangan uji AC: 11 kV
Transmisi Data: Desain khusus dengan serat optik tersedia dalam rangkaian produk
Kapasitas Arus: Sesuai DIN VDE 0298, Bagian 4 (nilai lebih tinggi diperbolehkan dalam kasus tertentu, konsultasikan dengan produsen)

Parameter Kimia

Tahan Minyak: Sesuai DIN EN 60811-404 dan DIN VDE 0473-811-404, paragraf 10
Ketahanan Cuaca: Dapat digunakan di luar dan dalam ruangan, tahan ozon, UV, dan kelembapan
Tahan Air: Sesuai HD 2216

Parameter Termal

Suhu maksimum pada konduktor: 90 °C
Suhu maksimum arus hubung singkat pada konduktor: 250 °C
Suhu lingkungan untuk pemasangan tetap: min -50 °C ; max +80 °C
Suhu lingkungan untuk operasi fleksibel penuh: min -35 °C ; max +80 °C

Parameter Mekanis

Beban tarik maksimum pada konduktor: 15 N/mm²
Tegangan torsi: Tidak diperbolehkan
Radius minimum saat membengkok: Sesuai DIN VDE 0298, Bagian 3
(Rekomendasi: diameter kabel yang digunakan D = 1,5 x tinggi kabel datar)
Jarak minimum untuk perubahan arah tipe S: 20 x D (diameter kabel)
Kecepatan gerak - Gantry (operasi reeling): hingga 120 m/menit
Uji tambahan: Uji bengkok terbalik, uji reeling

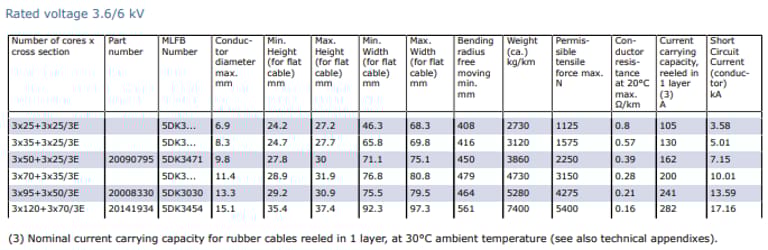

Spesifikasi Kabel (N)TSFLCGEWOEU

Di dunia industri modern, kebutuhan akan kabel yang fleksibel, tahan lama, dan mampu menahan tekanan mekanis tinggi menjadi sangat penting. Salah satu solusi unggulan adalah (N)TSFLCGEWOEU Kabel Reeling Tegangan Menengah 3.6/6 kV, yang dirancang khusus untuk alat bergerak seperti crane industri, excavator, dan peralatan bergerak besar lainnya.

Bagaimana Struktur dan Material Kabel (N)TSFLCGEWOEU Dirancang untuk Tahan Tekanan Mekanis Tinggi?

Kabel (N)TSFLCGEWOEU adalah kabel reeling tegangan menengah datar dan fleksibel, dibuat untuk menahan beban mekanis ekstrem seperti:

Beban tarik dinamis
Perubahan arah berulang dalam satu bidang
Bergulir di atas roller
Stres torsi yang tinggi

Fitur struktur utama:

Konduktor: Tembaga elektrolitik timah, stranded halus, kelas F sesuai DIN VDE 0295, memberikan fleksibilitas optimal dan kemampuan konduksi tinggi.
Isolasi: Campuran khusus berbasis EPR berkualitas tinggi (setidaknya 3GI3), dengan karakteristik mekanik dan listrik yang ditingkatkan.
Kontrol medan listrik: Lapisan semikonduktif dalam EPR dan lapisan semikonduktif luar dari EPR termodifikasi, dapat dilepas dalam kondisi hangat.
Identifikasi inti: Isolasi berwarna alami dengan lapisan semikonduktif hitam.
Susunan inti: Paralel, dengan konduktor tanah terpisah dan didistribusikan secara konsentris di sekitar setiap inti.
Selubung: Komponen khusus berbasis CR, kualitas minimal 5GM5, warna merah, tahan terhadap cuaca, ozon, UV, dan kelembapan.

Bagaimana Parameter Mekanis Kabel Mempengaruhi Kinerja Reeling?

Untuk aplikasi reeling, faktor mekanis sangat penting:

Beban tarik maksimum: 15 N/mm²
Stres torsi: Tidak diperbolehkan
Radius tekuk minimum: 1,5 x tinggi kabel datar
Perubahan arah S-type: Minimal 20 x diameter kabel
Kecepatan perjalanan (gantry): Hingga 120 m/menit

Selain itu, kabel diuji dengan reversed bending test dan reeling test untuk memastikan keandalan di operasi berat.

Apa Saja Aplikasi Utama Kabel (N)TSFLCGEWOEU di Industri?

Kabel ini cocok untuk alat bergerak dengan beban mekanis tinggi, seperti:

Crane industri cepat (container crane, gantry crane)
Excavator dan peralatan tambang bergerak
Alat berat lainnya yang memerlukan penggulungan dan perubahan arah konstan

Kabel juga bisa dikombinasikan dengan desain fibre-optic untuk transmisi data, mendukung sistem kontrol dan monitoring modern.

Bagaimana Cara Menginstal Kabel Reeling Tegangan Menengah dengan Aman?

Tips instalasi profesional:

Pastikan radius tekuk minimum dipenuhi.
Gunakan jalur roller yang rata untuk mengurangi gesekan.
Hindari torsi pada kabel, gunakan sistem penuntun jika arah berubah.
Periksa suhu lingkungan dan beban mekanis sebelum menentukan kapasitas arus.
Konsultasikan dengan produsen untuk kasus spesifik, seperti kecepatan reeling tinggi atau panjang gulungan ekstrem.

Apa Masalah Umum yang Muncul Saat Menggunakan Kabel (N)TSFLCGEWOEU dan Bagaimana Mengatasinya?

FAQ:

1. Bisakah kabel ini digunakan untuk crane di luar ruangan dengan kondisi cuaca ekstrem?
Ya, kabel dirancang tahan UV, ozon, kelembapan, dan dapat digunakan di luar ruangan dengan aman.

2. Bagaimana jika alat bergerak mengalami perubahan arah S-type sering?
Pastikan jarak minimal perubahan arah 20x diameter kabel, gunakan guide roller untuk mengurangi gesekan.

3. Apakah kabel ini mendukung transmisi data?
Ya, tipe khusus tersedia dengan fibre-optic untuk sistem kontrol dan monitoring industri.

4. Berapa umur pakai kabel di aplikasi reeling berat?
Dengan perawatan yang tepat dan pemasangan sesuai rekomendasi, kabel dapat bertahan bertahun-tahun bahkan di operasi ekstrim.

5. Bagaimana memilih tipe kabel sesuai daya dan panjang reeling?
Gunakan tabel spesifikasi arus dan berat kabel, serta konsultasi dengan produsen untuk kasus khusus.

Bagaimana Kabel Ini Dibandingkan dengan Kabel Reeling Tegangan Menengah Lain?

Tabel Perbandingan Sederhana:

Parameter	(N)TSFLCGEWOEU	Kabel Reeling Standar Lain	Keterangan
Fleksibilitas	Tinggi	Sedang	Cocok untuk alat bergerak
Tahan Mekanis	Sangat Tinggi	Medium	Beban tarik dinamis tinggi
Radius Tekuk Minimum	1,5 x tinggi kabel	≥2 x diameter	Lebih ramah untuk reeling
Dukungan Fiber-optic	Ya	Tidak	Monitoring & kontrol modern
Resistansi Cuaca dan UV	Tinggi	Medium	Ideal untuk outdoor

Apa Rekomendasi untuk Pembelian dan Konsultasi Teknis?

Tentukan tegangan nominal dan jumlah inti sesuai aplikasi.
Perhatikan radius tekuk minimum dan jarak perubahan arah.
Konsultasikan dengan produsen atau distributor resmi untuk penggunaan ekstrem atau instalasi khusus.
Pertimbangkan tipe dengan fibre-optic untuk integrasi sistem kontrol.

Untuk pemesanan dan konsultasi teknis kabel (N)TSFLCGEWOEU di Indonesia, hubungi distributor resmi atau kunjungi situs kami untuk mendapatkan saran ahli sesuai kebutuhan crane dan alat berat Anda.
