(N)TSFLCGEWOEU Kabel Reeling Tegangan Menengah Datar dengan Serat Optik untuk Alat Berat & Crane Bergerak Cepat 6/10 kV Fleksibel & Tahan Tekanan Mekanis Tinggi
(N)TSFLCGEWOEU Kabel Reeling Tegangan Menengah Datar dengan Serat Optik
Aplikasi
Kabel reeling tegangan menengah yang fleksibel untuk beban mekanis tinggi (misal: beban tarik dinamis, perubahan arah berulang dalam satu bidang, berjalan di atas rol). Utamanya digunakan untuk peralatan bergerak, seperti crane kontainer cepat, crane, peralatan bergerak besar, dan ekskavator.
Data Global
Penamaan Tipe: (N)TSFLCGEWOEU
Standar: Berdasarkan DIN VDE 0250-813
Catatan Instalasi
Persiapan serat optik memerlukan keterampilan khusus dan penggunaan peralatan khusus. Oleh karena itu, disarankan pekerjaan ini dilakukan oleh layanan pelanggan kami (perakitan pabrik). Harap sediakan dimensi sambungan.
Fitur Desain
Konduktor: Tembaga elektrolitik timah, berinti halus, kelas F (sesuai DIN VDE 0295)
Isolasi: Kompon khusus berbasis EPR berkualitas tinggi (minimal 3GI3); karakteristik mekanis dan listrik ditingkatkan
Kontrol medan listrik: Lapisan semikonduktif dalam EPR, lapisan semikonduktif luar dari EPR termodifikasi, dapat dilepas dalam kondisi hangat
Identifikasi inti: Isolasi berwarna alami dengan lapisan semikonduktif hitam
Serat Optik:
Diameter inti: 62,5, 50 atau 9 μm
Diameter kladding: 125 μm
Diameter lapisan pelindung: 250 μm
Desain tersedia dengan 6, 12, 18, atau 24 serat
Kelas serat: G50/125 μm, G62,5/125 μm, E9/125 μm
Tipe: Serat graded-index atau monomode
Atentuasi pada 850 nm: <2,8 dB/km / <3,3 dB/km
Atentuasi pada 1310 nm: <0,8 dB/km / <0,9 dB/km / <0,4 dB/km
Atentuasi pada 1550 nm: <0,3 dB/km
Bandwidth pada 850 nm: >400 MHz
Bandwidth pada 1300 nm: >1200 MHz / >600 MHz
Apertur numerik: 0,2 ± 0,02 / 0,275 ± 0,02 / 0,14 ± 0,02
Dispersi kromatik pada 1300 nm & 1550 nm: <3,5 ps/nm·km
Kode Serat: Kode warna khusus untuk identifikasi tiap serat
Pelapis Serat: Inti berongga dengan senyawa pengisi, bahan dasar ETFE, senyawa: 7YI 1, warna alami
Susunan Inti: Inti sejajar; konduktor tanah dibagi dan disebar konsentris di sekitar tiap inti. Elemen optik: enam tabung, diletakkan mengelilingi elemen penyangga pusat, dengan satu, dua, atau tiga serat optik di tiap tabung
Sistem Selubung:
Kompon khusus berbasis CR, kualitas minimal 5GM5, warna merah
Parameter Listrik:
Tegangan nominal: 3,6/6 kV
Tegangan operasi maksimum AC: 4,2/7,2 kV
Tegangan operasi maksimum DC: 5,4/10,8 kV
Tegangan uji AC: 11 kV
Transmisi data: Desain khusus dengan serat optik untuk transmisi data bebas gangguan pada kecepatan tinggi
Kapasitas arus: Sesuai DIN VDE 0298, Bagian 4; nilai lebih tinggi dapat diterima pada kasus khusus (konsultasikan dengan produsen)
Parameter Kimia:
Tahan minyak: Sesuai DIN EN 60811-404 dan DIN VDE 0473-811-404, paragraf 10
Tahan cuaca: Digunakan di luar dan dalam ruangan tanpa batasan, tahan ozon, UV, dan kelembaban
Tahan air: Sesuai HD 2216
Parameter Termal:
Suhu maksimum pada konduktor: 90 °C
Suhu hubung singkat maksimum konduktor: 250 °C
Suhu lingkungan untuk pemasangan tetap: min -50 °C; max +80 °C
Suhu lingkungan operasi fleksibel penuh: min -35 °C; max +80 °C
Parameter Mekanis:
Beban tarik maksimum pada konduktor: 15 N/mm²
Tegangan puntir: Tidak diperbolehkan
Radius lentur minimum: Sesuai DIN VDE 0298, Bagian 3 (Rekomendasi: diameter kabel terapan D = 1,5 x tinggi kabel datar)
Jarak minimum untuk perubahan arah tipe S: 20 x D (diameter kabel)
Kecepatan perjalanan: Gantry (operasi reeling) hingga 120 m/menit
Uji tambahan: Uji lentur balik, uji reeling

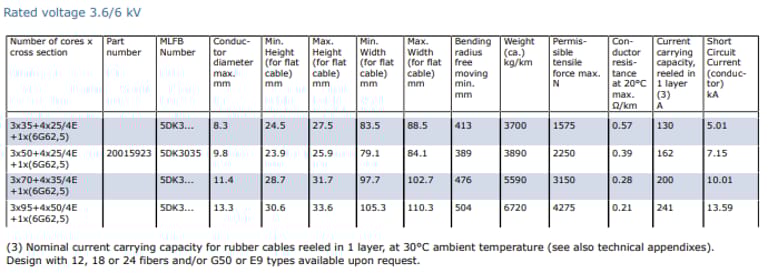

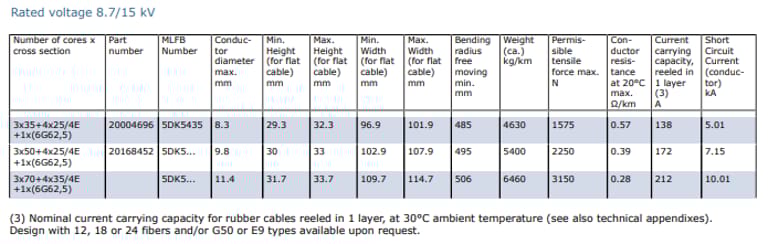

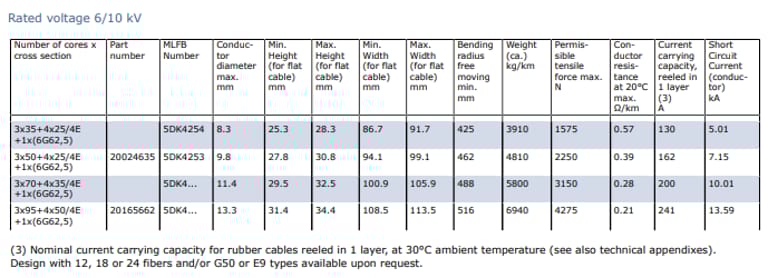

Parameter Tegangan & Spesifikasi Mekanik (Contoh)
Dalam dunia industri modern, khususnya di sektor logistik, pelabuhan, dan konstruksi, kebutuhan akan kabel yang fleksibel, tahan terhadap tekanan mekanis tinggi, dan mampu mentransmisikan data dengan cepat semakin meningkat. Salah satu solusi yang populer adalah (N)TSFLCGEWOEU, yaitu kabel reeling tegangan menengah datar dengan serat optik yang dirancang khusus untuk alat berat dan crane bergerak cepat.
Apa Struktur dan Material yang Digunakan pada Kabel (N)TSFLCGEWOEU?
1. Konduktor
Kabel ini menggunakan konduktor tembaga elektrolitik timah halus, kelas F sesuai standar DIN VDE 0295, yang memastikan penghantaran arus listrik yang stabil dan tahan lama terhadap stres mekanis.
2. Isolasi
Isolasi kabel dibuat dari EPR (Ethylene Propylene Rubber) berkualitas tinggi, minimal tipe 3GI3. Material ini meningkatkan sifat mekanis dan elektris, termasuk kemampuan menahan tegangan dinamis dan perubahan arah yang sering terjadi pada aplikasi reeling.
3. Kontrol Medan Listrik
Terdapat lapisan semikonduktif dalam dan luar dari EPR yang dapat dilepas saat kondisi hangat, berfungsi untuk mendistribusikan medan listrik secara merata dan meminimalkan tegangan lokal yang bisa merusak isolasi.
4. Serat Optik
Kabel ini dilengkapi serat optik terintegrasi untuk transmisi data, tersedia dalam konfigurasi 6, 12, 18, atau 24 serat dengan diameter inti 62,5 μm, 50 μm, atau 9 μm. Serat menggunakan sistem graded-index atau monomode, memungkinkan kecepatan transmisi data tinggi dan minim atenuasi.
5. Lapisan Pelindung Luar (Sheath)
Sheath terbuat dari CR compound berkualitas tinggi (setara 5GM5) berwarna merah, tahan terhadap minyak, ozon, sinar UV, dan kelembapan. Material ini memungkinkan kabel digunakan baik di dalam maupun di luar ruangan dengan ketahanan mekanis yang optimal.
Di Mana Kabel (N)TSFLCGEWOEU Dapat Digunakan?
Kabel ini ideal untuk aplikasi dengan tekanan mekanis tinggi dan mobilitas tinggi, antara lain:
Crane kontainer bergerak cepat di pelabuhan modern.
Alat berat dan excavator yang sering berpindah arah atau mengalami perubahan beban dinamis.
Gantry dan mobile equipment dengan kecepatan perjalanan tinggi hingga 120 m/menit.
Sistem reeling atau drum yang memerlukan fleksibilitas dan ketahanan terhadap lenturan berulang.
Kabel ini juga sangat cocok untuk aplikasi kombinasi energi dan data, seperti pengawasan remote crane dan otomatisasi alat berat, karena integrasi serat optiknya.
Bagaimana Kabel Ini Dibandingkan dengan Kabel Reeling Tegangan Menengah Lain?
Model Kabel | Tegangan | Fleksibilitas | Serat Optik | Tahan Mekanis | Aplikasi Utama |
|---|---|---|---|---|---|
(N)TSFLCGEWOEU | 6/10 kV | Tinggi | Ada | Tinggi | Crane & alat berat bergerak cepat |
Kabel reeling standar 6 kV | 6/10 kV | Sedang | Tidak | Sedang | Crane bergerak lambat & industri ringan |
Kabel flat tanpa serat optik | 6 kV | Tinggi | Tidak | Tinggi | Industri dengan transmisi listrik saja |
Kesimpulan: (N)TSFLCGEWOEU unggul karena kombinasi fleksibilitas tinggi, integrasi serat optik, dan kemampuan menahan tekanan mekanis ekstrem.
Bagaimana Instalasi Kabel (N)TSFLCGEWOEU?
Persiapan Serat Optik: Membutuhkan keahlian khusus dan peralatan presisi. Disarankan instalasi dilakukan oleh tim teknis produsen atau melalui factory assembly.
Radius Lentur: Pastikan radius lentur minimal 1,5 × tinggi kabel. Untuk perubahan arah tipe S, gunakan jarak minimal 20 × diameter kabel.
Pengikatan dan Penopang: Gunakan roller atau guide sesuai standar DIN VDE 0298-3 untuk mencegah tekanan berlebih.
Pengujian Sebelum Operasi: Lakukan reeling test dan reversed bending test untuk memastikan kabel tidak mengalami kerusakan mekanis.
FAQ (Pertanyaan Umum)
1. Apakah kabel ini bisa digunakan untuk crane bergerak cepat di pelabuhan dengan lingkungan basah?
Ya, kabel (N)TSFLCGEWOEU tahan kelembapan dan bisa digunakan di luar ruangan, termasuk lingkungan basah.
2. Berapa lama kabel ini dapat bertahan dalam kondisi operasi penuh?
Dengan perawatan yang tepat dan instalasi sesuai standar, kabel ini bisa bertahan lebih dari 10 tahun dalam kondisi operasi normal.
3. Apakah integrasi serat optik memerlukan perawatan khusus?
Ya, sambungan dan pengelolaan serat optik memerlukan peralatan khusus dan harus dilakukan oleh teknisi terlatih untuk menghindari atenuasi sinyal.
4. Apakah kabel ini bisa digunakan untuk transmisi data dengan kecepatan tinggi?
Ya, kabel ini dirancang untuk transmisi data berkecepatan tinggi berkat serat optiknya, ideal untuk sistem kontrol dan monitoring crane atau alat berat.
5. Apakah ada batasan suhu atau lingkungan?
Operasi fleksibel: -35 °C hingga +80 °C
Instalasi tetap: -50 °C hingga +80 °C
Suhu short circuit konduktor: hingga 250 °C
6. Bagaimana perbandingan kabel ini dengan kabel reeling tanpa serat optik?
Kabel (N)TSFLCGEWOEU memungkinkan kombinasi energi dan data, sedangkan kabel tanpa serat optik hanya dapat mentransmisikan energi listrik.
Saran Pemasangan & Pemeliharaan
Gunakan roller dan guide sesuai standar DIN untuk mencegah kerusakan akibat gesekan.
Pastikan instalasi serat optik dilakukan oleh teknisi terlatih.
Lakukan inspeksi rutin setiap 6 bulan untuk memastikan tidak ada retakan pada sheath dan tidak ada kerusakan mekanis pada kabel.
Gunakan sistem penahan untuk mencegah torsional stress (putaran kabel yang berlebihan).
Jika Anda sedang mencari kabel reeling tegangan menengah fleksibel dengan integrasi serat optik untuk crane cepat, alat berat, atau aplikasi industri dengan tekanan mekanis tinggi, (N)TSFLCGEWOEU adalah pilihan terbaik. Hubungi distributor resmi kami di Indonesia untuk konsultasi teknis, pemesanan, dan dukungan instalasi profesional.
