(N)TSCGEWOEU Kabel Tegangan Menengah Tahan Mekanik Tinggi untuk Crane, Stacker-Reclaimer, dan Mesin Industri Bergerak
(N)TSCGEWOEU
APLIKASI
Kabel ini dirancang khusus untuk peralatan bergerak yang beroperasi di bawah tegangan mekanis tinggi hingga ekstrem. Dirancang untuk menahan kecepatan pergerakan tinggi, beban tarik dinamis, perubahan gerakan multi-arah di berbagai bidang, efek guncangan saat berjalan di atas rol, dan tegangan torsi terus-menerus. Sangat cocok untuk crane kontainer cepat, crane portal, stacker-reclaimer, dan mesin industri bergerak skala besar.

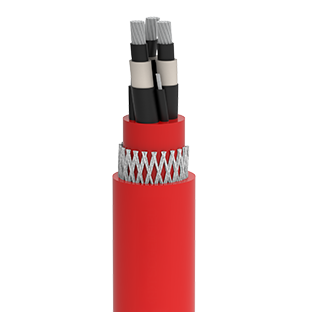

STRUKTUR KABEL
KONDUKTOR: Konduktor fase dan bumi terbuat dari kabel tembaga berlapis timah, lunak, bersusun, Kelas 5 sesuai VDE 0295 dan IEC 60228.
LAPIS KONDUKTOR: Kompon karet semikonduktif ekstrusi bagian dalam dan pita semikonduktif.
ISOLASI: Senyawa khusus berkualitas tinggi berbasis EPR minimal 3GI3, sesuai VDE 0207 – Bagian 20.
LAPIS ISOLASI: Kompon karet semikonduktif ekstrusi bagian luar yang mudah dikupas dan pita semikonduktif. (Kecuali 1,8/3 kV)
PENYUSUNAN INTI: Desain tiga inti, di mana konduktor bumi dibagi menjadi tiga bagian dan ditempatkan di antara inti. Berpilin kiri.
SELUBUNG DALAM: Senyawa karet khusus, kualitas minimal 5GM3, sesuai VDE 0207 – Bagian 21.
PENGUAT: Anyaman benang poliester, diperkuat dan direkatkan melalui vulkanisasi antara selubung, memberikan daya tahan tinggi pada sistem selubung.
SELUBUNG LUAR: Senyawa karet khusus, kualitas minimal 5GM5, sesuai VDE 0207 – Bagian 21.
STANDAR & KARAKTERISTIK UTAMA
STANDAR: Berdasarkan VDE 0250-813
PERSYARATAN UMUM: VDE 0250-1
PEDOMAN PENGGUNAAN: VDE 0298-3, VDE 0298-4
TES LISTRIK: VDE 0472-501, 512, 508, 502, 503
TES NON-LISTRIK: VDE 0472-401, 402, 602, 615, 613
RESISTENSI KONDUKTOR: VDE 0295, IEC 60228
TIDAK MUDAH TERBAKAR: IEC 60332-1-2
TOLERANSI MINYAK: IEC 6081-404
TOLERANSI UV: BS EN 50289-4-17 / Metode B
TOLERANSI AIR: AD8
KARAKTERISTIK OPERASIONAL

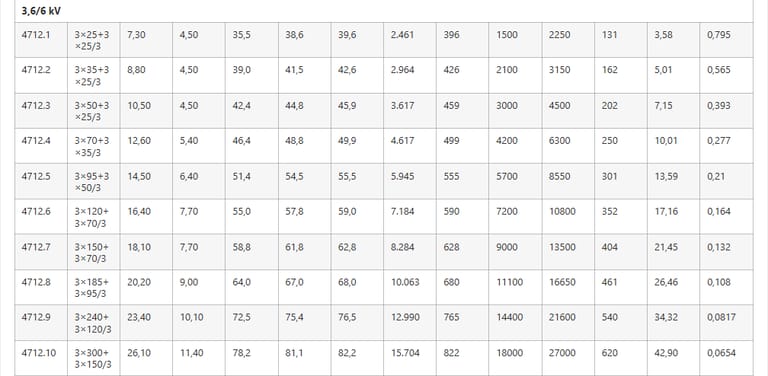

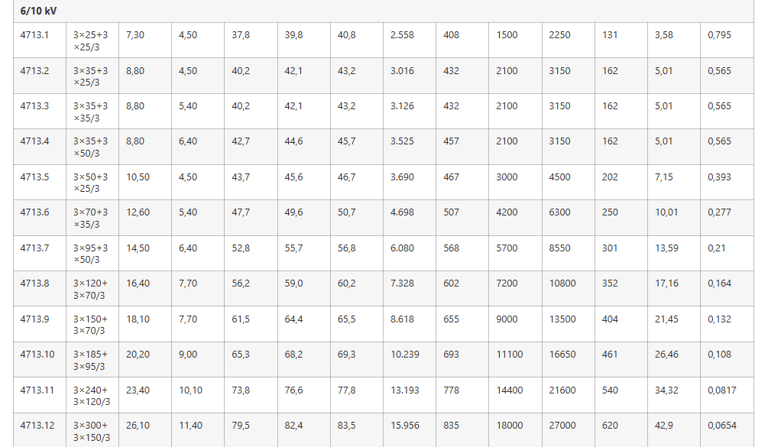

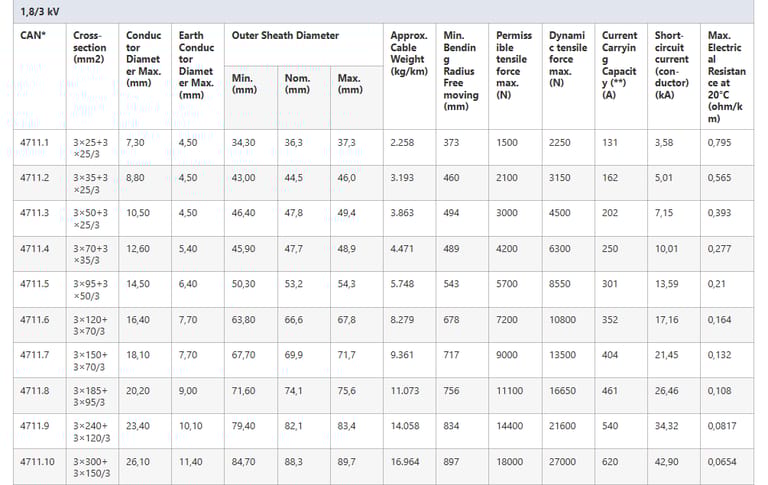

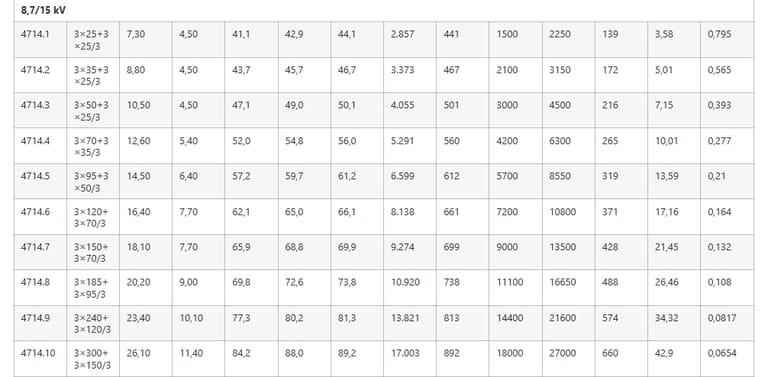

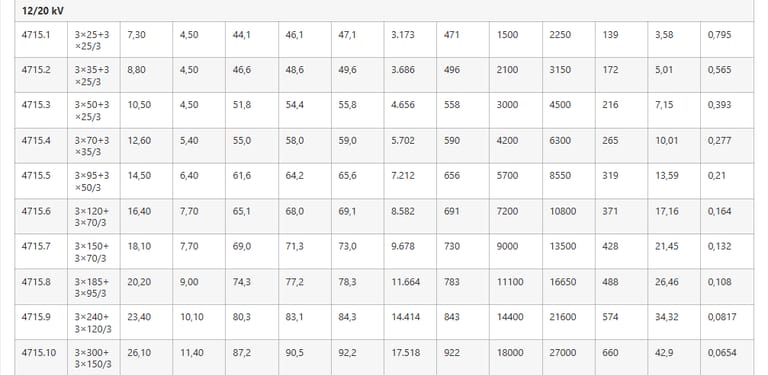

TEGANGAN TERATUR: 3,6/6 kV / 6/10 kV / 8,7/15 kV / 12/20 kV
TEGANGAN UJI: 11 kV / 17 kV / 24 kV / 29 kV
TEMPERATUR MAKS KONDUKTOR: 90°C
TEMPERATUR HUBUNG SINGKAT: 250°C (maks. 5 detik)
TEMPERATUR AMBIEN MINIMAL: -50°C
KAPASITAS ARUS MAKSIMAL: VDE 0298-4
JARI-JARI LENGKUNG MINIMAL: VDE 0298-3
BEBAN TARIK MAKSIMAL KONDUKTOR: 20 N/mm²
BEBAN TARIK MAKSIMAL KONDUKTOR SAAT AKSELERASI: Hingga 30 N/mm²
TEKANAN TORSI: ± 25°/m
JARAK MINIMAL PERUBAHAN ARAH TIPE S: 20 x D
KECEPATAN PERJALANAN: maks. 240 m/menit
SPESIFIKASI TEKNIS
Kabel (N)TSCGEWOEU adalah salah satu jenis kabel tegangan menengah yang dirancang khusus untuk peralatan bergerak dengan beban mekanis tinggi. Kabel ini mampu menahan kecepatan perjalanan tinggi, tarikan dinamis, perubahan arah multi-planar, efek churning saat melewati roller, dan tegangan torsi terus-menerus. Dengan performa unggul ini, kabel (N)TSCGEWOEU banyak digunakan pada crane kontainer cepat, portal crane, stacker-reclaimer, serta mesin industri skala besar yang bergerak.
Apa Standar dan Karakteristik Utama Kabel Ini?
Kabel (N)TSCGEWOEU memenuhi berbagai standar internasional dan uji kualitas:
Aspek | Standar |
|---|---|
Standar Kabel | VDE 0250-813 |
Persyaratan Umum | VDE 0250-1 |
Panduan Penggunaan | VDE 0298-3, VDE 0298-4 |
Uji Listrik | VDE 0472-501, 512, 508, 502, 503 |
Uji Non-Listrik | VDE 0472-401, 402, 602, 615, 613 |
Resistansi Konduktor | VDE 0295, IEC 60228 |
Tahan Api | IEC 60332-1-2 |
Tahan Minyak | IEC 6081-404 |
Tahan UV | BS EN 50289-4-17 |
Tahan Air | AD8 |
Standar ini menjamin kabel aman digunakan di lingkungan industri berat, termasuk di pelabuhan dan tambang.
Berapa Tegangan Operasional dan Sifat Mekanis Kabel?
Parameter | Nilai |
|---|---|
Tegangan Nominal | 3,6/6 kV, 6/10 kV, 8,7/15 kV, 12/20 kV |
Tegangan Uji | 11, 17, 24, 29 kV |
Suhu Konduktor Maksimal | 90°C |
Suhu Hubung Singkat | 250°C (5 s max) |
Suhu Lingkungan Minimal | -50°C |
Radius Lengkung Minimal | Sesuai VDE 0298-3 |
Tegangan Tarik Maksimal Konduktor | 20 N/mm² |
Tegangan Tarik Saat Akselerasi | 30 N/mm² |
Stres Torsi | ± 25°/m |
Jarak Minimal dengan Perubahan Arah S-Type | 20 x D |
Kecepatan Perjalanan Maks | 240 m/min |
Kabel ini dirancang untuk mesin bergerak dengan kecepatan tinggi dan beban tarik ekstrem, memastikan keandalan dan umur pakai panjang.
Di Mana Kabel (N)TSCGEWOEU Digunakan?
1. Crane dan Stacker-Reclaimer
Digunakan pada container crane cepat dan portal crane.
Mampu menahan torsi, tarikan, dan perubahan arah cepat.
2. Mesin Industri Bergerak
Cocok untuk mesin skala besar, misal conveyor, feeder, dan loader.
Dapat beroperasi di lingkungan luar dan dalam dengan kondisi ekstrem.
3. Studi Kasus di Indonesia
Di Pelabuhan Tanjung Priok, kabel ini dipasang pada gantry crane dengan kecepatan hingga 200 m/min.
Di Tambang Batubara Kalimantan, kabel (N)TSCGEWOEU mampu bertahan terhadap beban tarik tinggi dan polusi debu, meminimalkan downtime.
Bagaimana Cara Memasang Kabel dengan Aman?
Periksa Radius Lengkung sesuai VDE 0298-3 untuk menghindari kerusakan mekanis.
Gunakan Roller dan Pulley Berkualitas agar kabel tidak mengalami churning berlebihan.
Pastikan Penanganan Selama Transportasi dan Instalasi bebas dari gesekan tajam.
Periksa Tegangan Tarik Maksimal saat akselerasi untuk mencegah overstress.
Gunakan Terminal dan Konektor Sesuai Standar agar koneksi listrik aman.
FAQ: Pertanyaan Umum tentang Kabel (N)TSCGEWOEU
Apakah Kabel Ini Bisa Digunakan untuk Crane Berkecepatan Sangat Tinggi?
Ya. Kabel ini dirancang untuk kecepatan hingga 240 m/min, sesuai dengan spesifikasi VDE.
Apa Bedanya dengan Kabel Tegangan Menengah Standar?
TSCGEWOEU memiliki penguatan polyester braid dan selubung khusus, sehingga lebih tahan terhadap torsi dan tarikan dinamis dibanding kabel tegangan menengah standar.
Berapa Umur Pakai Kabel di Kondisi Ekstrem?
Dengan instalasi yang benar, kabel dapat bertahan hingga 10–15 tahun pada kondisi operasi berat.
Bisakah Kabel Ini Digunakan di Luar Ruangan?
Ya, kabel ini memiliki perlindungan UV dan tahan air, cocok untuk aplikasi outdoor.
Bagaimana Memilih Model Kabel yang Tepat?
Sesuaikan kapasitas arus, tegangan nominal, dan radius lengkung dengan kebutuhan peralatan.
Gunakan tabel perbandingan model untuk referensi.
