(N)TSCGEWOEU Kabel Serat Optik untuk Peralatan Bergerak – Tahan Tegangan Tinggi, Mekanik Ekstrem, Cocok untuk Crane, Stacker Reclaimer & Mesin Industri Besar
(N)TSCGEWOEU
APLIKASI
Kabel ini dirancang khusus untuk peralatan bergerak yang beroperasi di bawah beban mekanis tinggi hingga ekstrem, dengan serat optik terintegrasi untuk transmisi energi dan data secara bersamaan. Kabel ini direkayasa untuk menahan kecepatan pergerakan tinggi, beban tarik dinamis, perubahan arah multi-level, efek pengadukan saat melewati roller, serta tegangan torsi terus-menerus. Sangat cocok untuk crane kontainer cepat, crane portal, stacker reclaimers, dan mesin industri bergerak skala besar.
STRUKTUR KABEL
KONDUKTOR: Konduktor fase dan tanah terbuat dari kabel tembaga berlapis timah, terpilin, kelas 5 sesuai VDE 0295 dan IEC 60228.
LAYAR KONDUKTOR: Senyawa karet semikonduktif yang diekstrusi dan pita semikonduktif.
ISOLASI: Senyawa khusus berkualitas tinggi berbasis EPR minimal 3GI3, sesuai VDE 0207 Bagian 20.
LAYAR ISOLASI: Senyawa karet semikonduktif luar yang mudah dikupas dan pita semikonduktif.
SERAT OPTIK: Diameter inti serat: 50, 62,5, atau 9 μm; diameter cladding: 125 μm; diameter coating: 250 μm.
PELINDUNG SERAT: Hingga 24 inti serat digunakan dalam PBT.
TATA LETAK INTI: Desain tiga inti, di mana konduktor tanah dibagi menjadi dua bagian dan ditempatkan di ruang antara inti dengan elemen serat optik, dengan inti disusun di sekitar filler semikonduktif yang mengandung tali aramid di tengah untuk menambah kekuatan tarik dan stabilitas struktur.
SELUBUNG DALAM: Senyawa karet khusus, kualitas minimal 5GM3, sesuai VDE 0207 Bagian 21.
PENGUAT: Anyaman benang poliester, diperkuat dan direkatkan melalui proses vulkanisasi antara selubung, memberikan ketahanan tinggi pada sistem selubung.
SELUBUNG LUAR: Senyawa karet khusus, kualitas minimal 5GM5, sesuai VDE 0207 Bagian 21.
STANDAR & KARAKTERISTIK UTAMA
STANDAR: Berdasarkan VDE 0250-813
PERSYARATAN UMUM: VDE 0250-1
PEDOMAN PENGGUNAAN: VDE 0298-3, VDE 0298-4
TES LISTRIK: VDE 0472-501, 512, 508, 502, 503
TES NON-LISTRIK: VDE 0472-401, 402, 602, 615, 613
RESISTANSI KONDUKTOR: VDE 0295, IEC 60228
TIDAK MUDAH TERBAKAR: IEC 60332-1-2
TOLERANSI MINYAK: IEC 60811-404
TOLERANSI UV: BS EN 50289-4-17 / Metode B
TOLERANSI AIR: AD8
KARAKTERISTIK OPERASIONAL
TEGANGAN NOMINAL: 3,6/6 kV / 6/10 kV / 8,7/15 kV / 12/20 kV
TEGANGAN TES: 11 kV / 17 kV / 24 kV / 29 kV
SUHU KONDUKTOR MAKS.: 90°C
SUHU HUBUNG SINGKAT: 250°C (Maks. 5 detik)
SUHU AMBIEN MIN.: -40°C
KAPASITAS ARUS MAKS.: VDE 0298-4
JARI-JARI LIPAT MIN.: VDE 0298-3
BEBAN TARIK KONDUKTOR MAKS.: 20 N/mm²
BEBAN TARIK KONDUKTOR MAKS. (alternatif): Hingga 25 N/mm² (sesuai VDE 0298-3: 15 N/mm²)
TEGANGAN TORSIONAL: ± 50°/m
JARAK MIN. DENGAN PERUBAHAN ARAH S-TYPE: 20 x D
KECEPATAN PERJALANAN: Maks. 180 m/menit

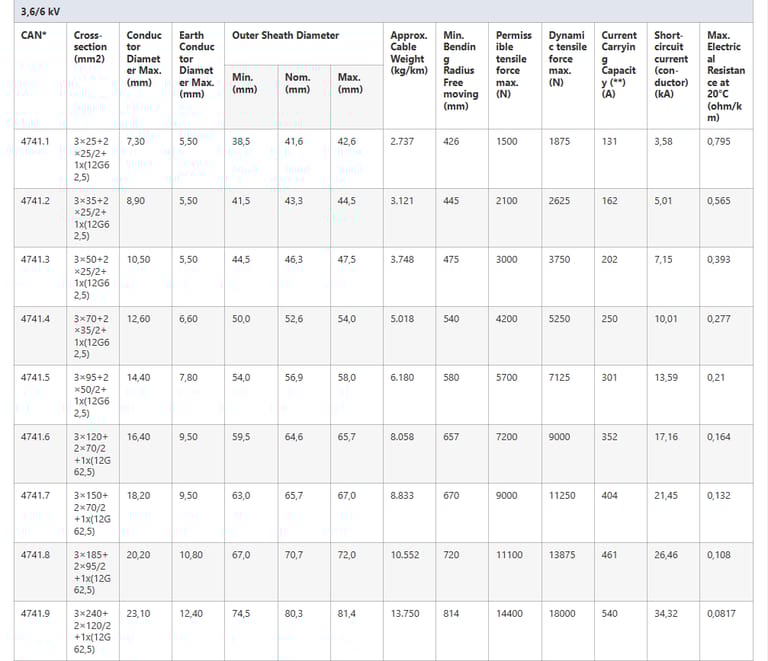

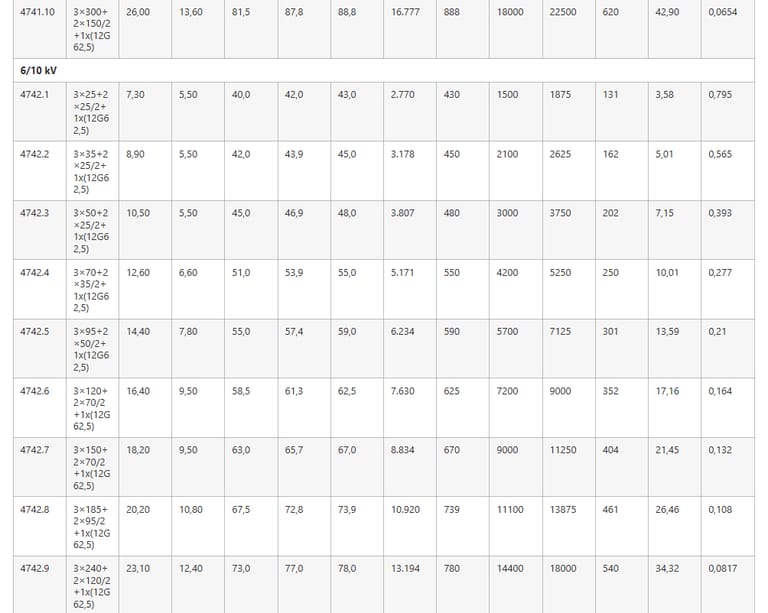

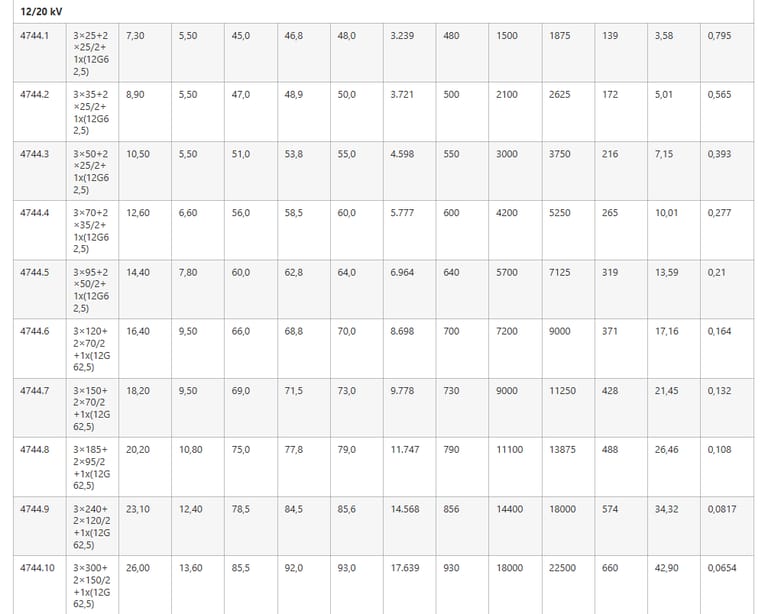

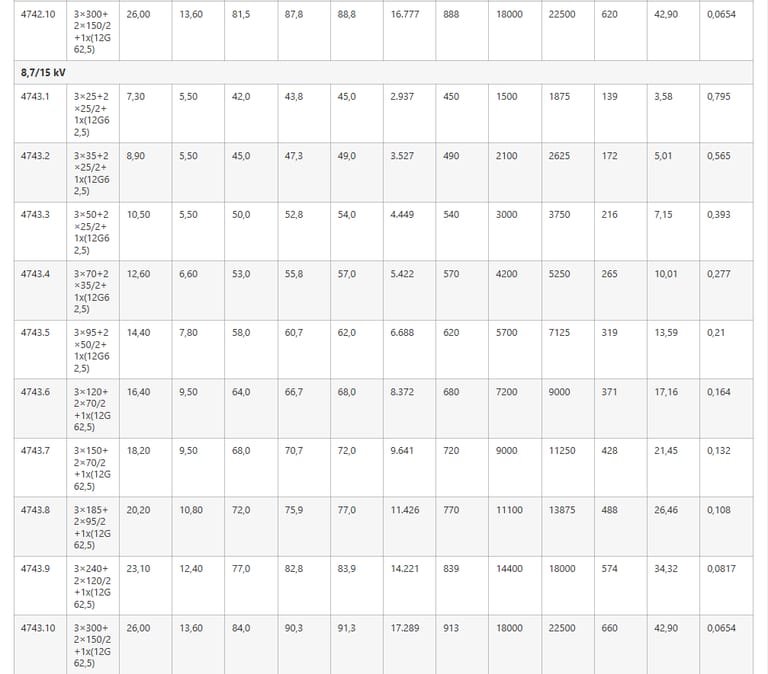

SPESIFIKASI TEKNIS
Industri modern, terutama di sektor pelabuhan, pertambangan, dan manufaktur skala besar, semakin membutuhkan kabel yang tidak hanya menghantarkan energi listrik tetapi juga mampu mentransmisikan data dengan aman dan andal. Salah satu solusi inovatif adalah (N)TSCGEWOEU Kabel Serat Optik, yang dirancang khusus untuk peralatan bergerak seperti crane bergerak cepat, stacker reclaimer, dan mesin industri besar. Tapi apa sebenarnya keunggulan kabel ini? Bagaimana struktur dan spesifikasinya memengaruhi performa, dan di mana sebaiknya kabel ini digunakan?
Mengapa (N)TSCGEWOEU Kabel Serat Optik Penting untuk Peralatan Bergerak?
Pertanyaan yang sering muncul:
Apa bedanya kabel biasa dengan kabel (N)TSCGEWOEU?
Mengapa kabel ini digunakan pada peralatan bergerak yang ekstrem?
Kabel ini didesain khusus untuk menahan beban mekanik tinggi hingga ekstrem, termasuk:
Kecepatan pergerakan tinggi (hingga 180 m/menit).
Beban tarik dinamis pada konduktor.
Perubahan arah multi-plane (bergerak di berbagai arah sekaligus).
Efek churning saat melintasi roller.
Tegangan torsi kontinu hingga ±50°/m.
Selain itu, kabel ini mengintegrasikan serat optik sehingga memungkinkan transmisi data sekaligus energi listrik, membuatnya ideal untuk sistem kontrol otomatis dan pengawasan real-time pada crane atau stacker reclaimers.
Bagaimana Struktur Kabel (N)TSCGEWOEU Dibuat?
Pertanyaan:
Apa saja komponen utama kabel ini?
Bagaimana struktur kabel memengaruhi kekuatan dan keandalannya?
Struktur kabel (N)TSCGEWOEU sangat kompleks dan dirancang untuk kekuatan mekanik tinggi:
Konduktor (Phase dan Earth):
Terbuat dari tembaga timah annealed stranded, Kelas 5 sesuai VDE 0295 dan IEC 60228.
Memastikan konduktivitas tinggi dan fleksibilitas.
Conductor Screen:
Menggunakan komponen karet semikonduktif dan pita semikonduktif yang diekstrusi.
Menjamin perlindungan terhadap gangguan listrik dan meningkatkan keamanan operasional.
Insulasi:
Bahan EPR berkualitas tinggi sesuai VDE 0207 Part 20, minimal kelas 3GI3.
Tahan panas, tahan air, dan tahan minyak.
Insulation Screen:
Sama seperti conductor screen, mudah dikupas, mendukung instalasi cepat.
Serat Optik:
Diameter inti: 50, 62,5, atau 9 μm.
Diameter cladding: 125 μm, diameter coating: 250 μm.
Dapat digunakan hingga 24 inti serat optik yang ditempatkan dalam PBT.
Core Arrangement:
Desain tiga inti, dengan earth conductor dibagi dua dan ditempatkan di ruang antara inti bersama elemen serat optik.
Terdapat tali aramid di tengah untuk meningkatkan kekuatan tarik dan stabilitas struktur.
Inner Sheath & Outer Sheath:
Bahan karet khusus, kualitas minimal 5GM3/5GM5 sesuai VDE 0207.
Menyediakan perlindungan maksimal terhadap abrasi, minyak, dan UV.
Reinforcement:
Anyaman benang poliester yang di-vulkanisasi antara sheath, menambah daya tahan mekanik kabel.
Apa Standar dan Karakteristik Utama Kabel Ini?
Pertanyaan:
Standar apa yang harus dipenuhi?
Bagaimana kabel diuji?
Kabel (N)TSCGEWOEU memenuhi standar internasional:
Standar: VDE 0250-813
Persyaratan Umum: VDE 0250-1
Panduan Penggunaan: VDE 0298-3 & 0298-4
Uji Listrik: VDE 0472-501, 512, 508, 502, 503
Uji Non-Listrik: VDE 0472-401, 402, 602, 615, 613
Tahan Api: IEC 60332-1-2
Tahan Minyak: IEC 60811-404
Tahan UV: BS EN 50289-4-17 / Method B
Tahan Air: AD8
Bagaimana Cara Instalasi Kabel yang Aman?
Pertanyaan:
Apa saja rekomendasi instalasi?
Bagaimana mencegah kerusakan mekanik?
Saran Instalasi:
Gunakan roller guide untuk mengurangi churning.
Pastikan radius tekuk minimum sesuai spesifikasi.
Gunakan proteksi tambahan pada jalur torsi tinggi.
Hindari kontak langsung dengan permukaan tajam atau kimia.
Lakukan pemeriksaan rutin pada konduktor, sheath, dan serat optik.
FAQ (Pertanyaan yang Sering Diajukan)
1. Apa perbedaan utama kabel (N)TSCGEWOEU dengan kabel industri biasa?
Kabel ini mengintegrasikan serat optik, menahan torsi ekstrem, kecepatan tinggi, dan beban tarik dinamis, sementara kabel biasa hanya fokus pada transmisi energi.
2. Bisakah kabel ini digunakan di luar ruangan di Indonesia?
Ya, kabel ini tahan UV, air, dan minyak, cocok untuk lingkungan outdoor tropis.
3. Berapa umur pakai kabel ini?
Dengan pemeliharaan dan instalasi yang tepat, kabel ini dapat bertahan hingga lebih dari 10 tahun dalam kondisi ekstrem.
4. Bagaimana jika saya memerlukan panjang lebih dari standar?
Kabel dapat disambung dengan splice profesional, tetapi sambungan harus dilakukan oleh teknisi berpengalaman untuk menjaga integritas mekanik dan listrik.
5. Apakah kabel ini ramah terhadap sistem otomatisasi?
Sangat cocok, karena serat optik mendukung data real-time untuk sistem kontrol otomatis.
Kesimpulan
(N)TSCGEWOEU Kabel Serat Optik adalah solusi ideal untuk peralatan bergerak di industri besar, terutama di Indonesia, di mana kecepatan, keamanan, dan transmisi data menjadi kebutuhan utama. Dengan struktur multi-lapis, perlindungan ekstrem, dan serat optik terintegrasi, kabel ini memberikan keandalan maksimal dan fleksibilitas tinggi.
