(N)TSCGEWOEU Kabel Reeling Tegangan Menengah Fleksibel untuk Peralatan Bergerak dan Crane Kontainer Standar DIN VDE 0250-813, Tahan Tegangan & Mekanik Tinggi

(N)TSCGEWOEU Kabel Reeling Tegangan Menengah

Aplikasi
Kabel reeling tegangan menengah yang fleksibel untuk aplikasi dengan tekanan mekanis tinggi, misalnya kecepatan gerak tinggi, beban tarik dinamis, perubahan arah berulang ke berbagai bidang, gesekan pada rol, dan tegangan torsi.
Khususnya digunakan untuk peralatan bergerak, misalnya crane kontainer cepat dan peralatan bergerak besar.

Data Global

Penunjukan Tipe: (N)TSCGEWOEU
Standar: Berdasarkan DIN VDE 0250-813

Fitur Desain

Konduktor: Tembaga polos, stranded halus kelas 5 sesuai DIN EN 60228 / VDE 0295
Isolasi: Karet, tipe senyawa EPR-SHS EI6, super-bersih
Kontrol Medan Listrik: Lapisan dalam dan luar dari senyawa karet semikonduktif
Susunan Inti: Inti diletakkan di sekitar pengisi konduktif dengan tali aramid di pusat, konduktor tanah dibagi ke dalam celah
Selubung Dalam: Karet, senyawa khusus, sifat mekanis sesuai 5GM3
Penguat: Anyaman anti-torsi dari poliester
Selubung Luar: Senyawa karet khusus tahan aus dan robek, kualitas minimal 5GM5 sesuai DIN VDE 0207 bagian 21, tahan ozon, UV, dan minyak
Warna Selubung: Merah atau hitam dengan garis kuning

Parameter Listrik

Tegangan nominal: 3,6/6 kV
Tegangan operasi maksimal AC: 4,2/7,2 kV
Tegangan operasi maksimal DC: 5,4/10,8 kV
Tegangan uji AC: 11 kV
Kapasitas arus: Sesuai DIN VDE 0298 Bagian 4

Parameter Termal

Suhu maksimum pada konduktor: 90 °C
Suhu maksimum arus pendek konduktor: 250 °C
Suhu lingkungan untuk instalasi tetap: min -40 °C ; maks +80 °C
Suhu lingkungan untuk operasi fleksibel penuh: min -25 °C ; maks +80 °C

Parameter Mekanis

Beban tarik maksimum pada konduktor: 20 N/mm²
Beban tarik maksimum saat akselerasi: 25 N/mm²
Tegangan torsi: ± 50 °/m
Radius minimum saat membengkok: Sesuai DIN VDE 0298 bagian 3
Jarak minimum untuk perubahan arah tipe-S: 20 x D
Kecepatan gerak – Operasi reeling: hingga 180 m/menit

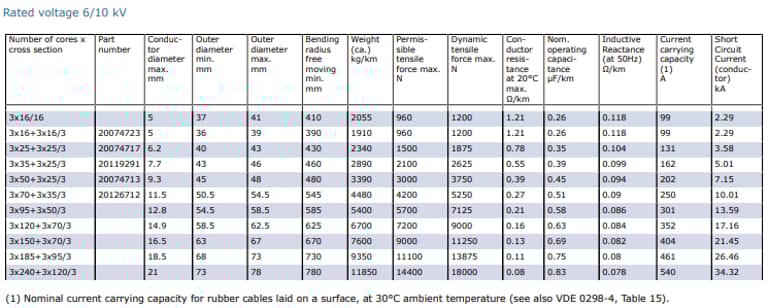

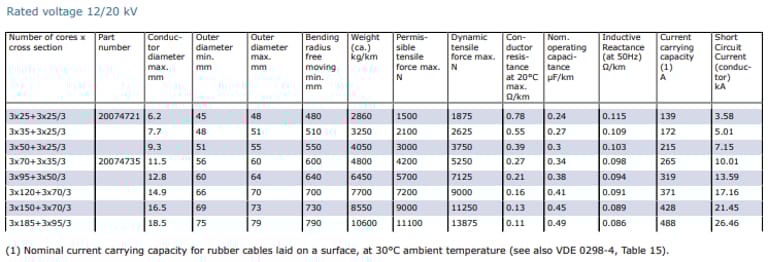

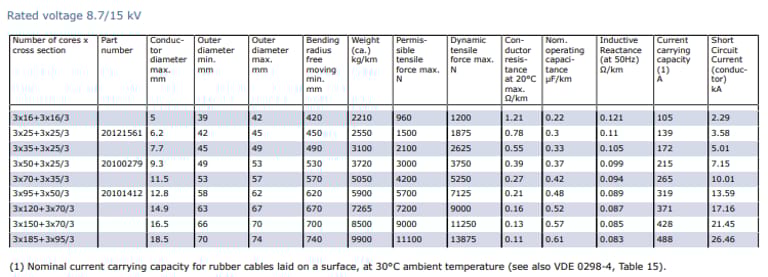

Kabel Reeling Tegangan Menengah (N)TSCGEWOEU – Contoh Tegangan Nominal & Data Teknis

Dalam industri logistik dan manufaktur modern, peralatan bergerak seperti crane kontainer dan mesin besar memerlukan pasokan listrik yang fleksibel, andal, dan mampu menahan tekanan mekanik tinggi. Salah satu solusi terbaik adalah (N)TSCGEWOEU Medium Voltage Reeling Cable. Kabel ini dirancang untuk kondisi ekstrem, sesuai standar DIN VDE 0250-813, dan banyak digunakan di pelabuhan, tambang, dan fasilitas industri berat.

Apa Saja Fitur Utama Kabel Reeling Tegangan Menengah (N)TSCGEWOEU?

Kabel (N)TSCGEWOEU memiliki desain yang fokus pada fleksibilitas dan ketahanan mekanik tinggi. Beberapa fitur utamanya meliputi:

Konduktor: Tembaga polos, stranded halus kelas 5 sesuai DIN EN 60228/VDE 0295. Memberikan penghantaran listrik yang stabil dan efisien.
Isolasi: Rubber EPR-SHS EI6 super-clean, dengan lapisan kontrol medan listrik semikonduktif untuk keamanan operasional.
Susunan inti kabel: Cores disusun di sekitar filler konduktif dengan tali aramid di tengah; konduktor bumi ditempatkan di sela-sela.
Selubung dalam: Rubber khusus sesuai standar 5GM3 untuk kekuatan mekanik.
Penguat: Anyaman poliester anti-torsi.
Selubung luar: Rubber tahan abrasi dan sobek, kualitas minimal 5GM5 sesuai DIN VDE 0207 bagian 21, tahan ozon, UV, dan minyak. Warna merah atau hitam dengan garis kuning.

Desain ini memastikan kabel dapat bekerja pada kondisi ekstrem dengan perubahan arah cepat, kecepatan tinggi, dan beban tarik dinamis.

Bagaimana Cara Memasang Kabel Reeling Tegangan Menengah dengan Aman?

Panduan Instalasi

Periksa radius tekuk: Pastikan radius minimum sesuai tabel spesifikasi. Hindari tekukan tajam yang dapat merusak isolasi.
Gunakan roller atau guide: Untuk perubahan arah S-type, gunakan roller untuk mengurangi gesekan dan torsi.
Perhatikan suhu lingkungan: Pastikan suhu operasi sesuai dengan batas termal kabel.
Periksa arus beban: Sesuaikan dengan kapasitas arus kabel agar tidak overheat.
Pemasangan bumi: Pastikan konduktor bumi terpasang dengan baik untuk keamanan operasional.

FAQ (Pertanyaan yang Sering Diajukan)

Apa Perbedaan Kabel Reeling Tegangan Menengah dengan Kabel Biasa?

Kabel reeling memiliki desain fleksibel, lapisan penguat anti-torsi, dan selubung khusus yang mampu menahan perubahan arah cepat, gesekan, dan beban tarik dinamis. Kabel biasa tidak dirancang untuk kondisi mekanik ekstrem ini.

Berapa Umur Pakai Kabel (N)TSCGEWOEU?

Dengan penggunaan normal dan pemasangan sesuai standar, umur pakai kabel dapat mencapai 10–15 tahun, tergantung lingkungan operasi dan perawatan.

Bisakah Kabel Digunakan di Luar Ruangan?

Ya, kabel ini tahan UV, ozon, dan minyak, sehingga cocok untuk aplikasi outdoor seperti crane kontainer dan peralatan bergerak di pelabuhan atau tambang.

Bagaimana Memilih Ukuran Kabel yang Tepat?

Pilih berdasarkan tegangan nominal, kapasitas arus, dan panjang jalur reeling. Tabel spesifikasi membantu menentukan kombinasi yang tepat antara konduktor, diameter luar, dan radius tekuk.

Apa Risiko Jika Kabel Tidak Terpasang Sesuai?

Kerusakan isolasi akibat radius tekuk yang terlalu kecil
Penurunan kapasitas arus akibat panas berlebih
Kegagalan mekanik saat menarik atau memutar kabel
Potensi kecelakaan listrik jika konduktor bumi tidak terhubung

Bagaimana Kabel Ini Dibandingkan dengan Model Lain?

Kabel	Tegangan	Radius Tekuk Min	Torsional Resistance	Kecepatan Maksimal	Catatan
(N)TSCGEWOEU	3.6–12 kV	390–790 mm	±50°/m	180 m/min	Untuk crane kontainer & peralatan bergerak
Kabel Medium Biasa	3.6–12 kV	600–1000 mm	±20°/m	50 m/min	Tidak cocok untuk peralatan bergerak cepat
Kabel Fleksibel Listrik Ringan	0.6–1 kV	150–300 mm	±30°/m	80 m/min	Hanya untuk mesin ringan, jarak pendek

Kesimpulan dan Rekomendasi

Kabel (N)TSCGEWOEU Medium Voltage Reeling adalah solusi ideal untuk aplikasi industri yang membutuhkan fleksibilitas tinggi, ketahanan mekanik, dan performa listrik stabil. Dengan standar DIN VDE 0250-813, kabel ini terbukti aman dan andal untuk crane kontainer, peralatan bergerak, dan mesin industri berat.

Tips Pemilihan dan Pemasangan:

Pastikan radius tekuk sesuai tabel spesifikasi
Gunakan roller guide untuk perubahan arah
Sesuaikan kapasitas arus dengan beban operasi
Lakukan inspeksi rutin untuk memastikan umur pakai maksimal
