(N)TSCGEWOEU Kabel Reeling Tegangan Menengah dengan Serat Optik Fleksibel untuk Peralatan Bergerak & Beban Mekanis Tinggi
(N)TSCGEWOEU Kabel Reeling Tegangan Menengah dengan Serat Optik
Aplikasi
Kabel reeling tegangan menengah yang fleksibel dengan serat optik terintegrasi, digunakan untuk transmisi energi dan data secara bersamaan. Dirancang untuk aplikasi dengan tekanan mekanis tinggi, misalnya: kecepatan perjalanan tinggi, beban tarik dinamis, perubahan arah ke berbagai bidang, pergeseran di atas rol, dan tekanan puntiran.
Khusus untuk peralatan bergerak, seperti: crane kontainer cepat dan peralatan besar bergerak.
Data Global
Tipe: (N)TSCGEWOEU
Standar: Berdasarkan DIN VDE 0250-813
Fitur Desain
Konduktor: Tembaga polos, stranded halus kelas 5 sesuai DIN EN 60228 / VDE 0295
Isolasi: Karet, tipe EPR-SHS EI6, super bersih
Kontrol medan listrik: Lapisan dalam dan luar dari senyawa karet semikonduktif
Serat Optik: 12 serat, 50/125µ, 62.5/125µ, atau E9/125µ, berada di dalam jaket pelindung
Kelas serat: G50/125μm, G62,5/125μm, E9/125μm
Tipe: Graded-index fibre / Monomode fibre
Redaman (850 nm): <2,8 dB/km atau <3,3 dB/km
Redaman (1300 nm): <0,8 dB/km, <0,9 dB/km, atau <0,4 dB/km
Redaman (1550 nm): <0,3 dB/km
Bandwidth (850 nm): >400 MHz / >200 MHz
Bandwidth (1300 nm): >1200 MHz / >500 MHz
Numerical Aperture: 0,2 ± 0,02 / 0,27 ± 0,02
Dispersi kromatik (1300 nm): <3,5 ps/nm km
Dispersi kromatik (1550 nm): <18 ps/nm km
Susunan inti: Inti dikumpulkan di sekitar pengisi konduktif dengan tali aramid di tengah
Selubung dalam: Karet, senyawa khusus, sifat mekanis sesuai 5GM3
Penguat: Anyaman anti-torsi dari poliester
Selubung luar: Karet khusus tahan abrasi dan sobek, kualitas minimal 5GM5 sesuai DIN VDE 0207 bagian 21, tahan ozon, UV, dan minyak
Warna selubung: merah atau hitam dengan garis kuning
Parameter Listrik
Tegangan nominal: 3,6/6 kV
Tegangan operasi maksimum AC: 4,2/7,2 kV
Tegangan operasi maksimum DC: 5,4/10,8 kV
Tegangan uji AC: 11 kV
Kapasitas hantar arus: Sesuai DIN VDE 0298 Bagian 4
Parameter Termal
Suhu maksimum konduktor: 90 °C
Suhu maksimum konduktor saat hubung singkat: 250 °C
Suhu lingkungan untuk instalasi tetap: min -40 °C ; max +80 °C
Suhu lingkungan untuk operasi fleksibel penuh: min -25 °C ; max +80 °C
Parameter Mekanik
Beban tarik maksimum konduktor: 20 N/mm²
Beban tarik maksimum saat percepatan: 25 N/mm²
Tegangan puntir: ±50 °/m
Radius lengkung minimum: Sesuai DIN VDE 0298 bagian 3
Jarak minimum dengan perubahan arah tipe-S: 20 x D
Kecepatan perjalanan (operasi reeling): hingga 180 m/menit

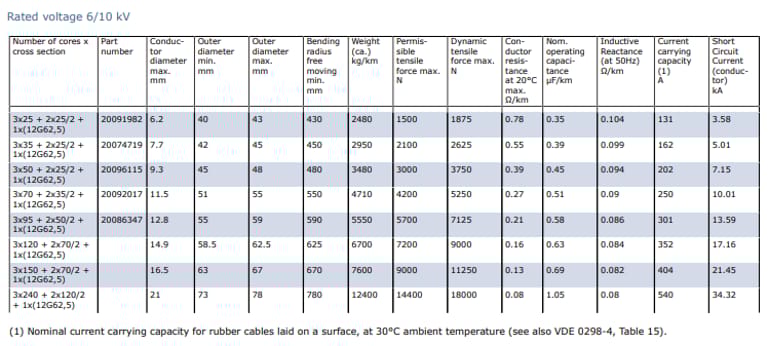

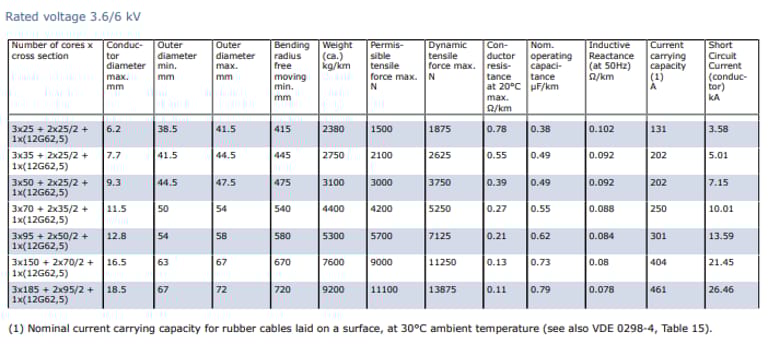

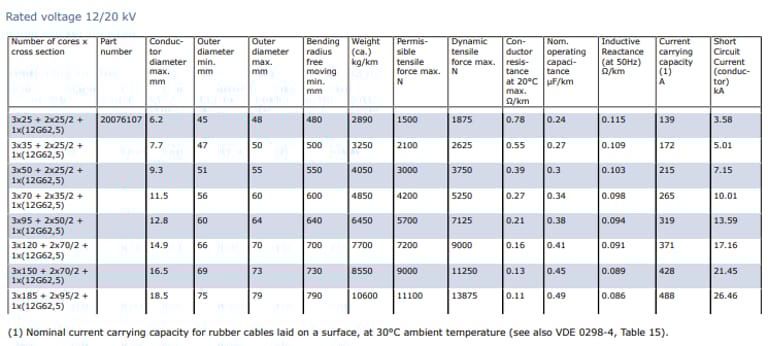

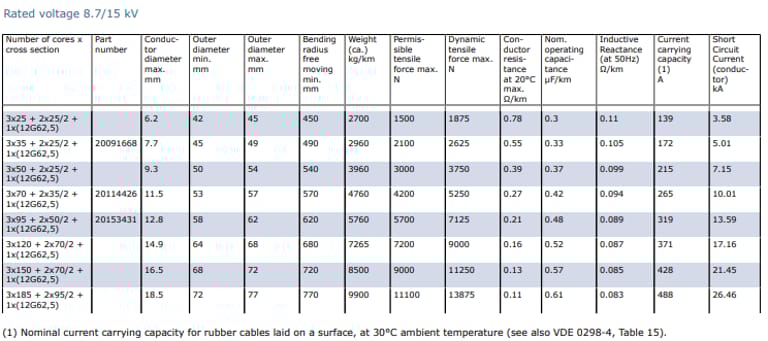

Tegangan Nominal & Data Teknis Lainnya
Dalam industri modern, terutama di pelabuhan, pertambangan, dan fasilitas logistik, kebutuhan akan kabel yang dapat menggabungkan transmisi energi dan data secara fleksibel menjadi sangat penting. Kabel reeling tegangan menengah (N)TSCGEWOEU dengan serat optik adalah salah satu solusi unggulan.
Apa itu Kabel Reeling Tegangan Menengah (N)TSCGEWOEU dengan Serat Optik?
Kabel (N)TSCGEWOEU adalah kabel reeling tegangan menengah yang dilengkapi dengan serat optik terintegrasi untuk transmisi data dan energi secara bersamaan. Kabel ini dirancang untuk peralatan bergerak dengan beban mekanis tinggi, termasuk perubahan arah secara dinamis, putaran pada roller, dan torsi tinggi.
Kabel ini terutama digunakan pada peralatan bergerak seperti crane kontainer cepat, mesin bergerak besar, dan sistem transportasi material yang memerlukan kecepatan tinggi dan fleksibilitas maksimum.
Bagaimana Struktur Kabel (N)TSCGEWOEU?
Kabel ini memiliki beberapa lapisan yang masing-masing memiliki fungsi khusus:
Konduktor: Tembaga polos berinti halus (class 5, DIN EN 60228 / VDE 0295) yang memungkinkan konduktivitas tinggi dan fleksibilitas optimal.
Isolasi: Karet tipe EPR-SHS EI6 super bersih, memberikan isolasi listrik yang andal.
Kontrol Medan Listrik: Lapisan karet semikonduktif dalam dan luar untuk mengatur distribusi medan listrik.
Serat Optik: 12 serat optik (50/125µ, 62.5/125µ, atau E9/125µ), terlindungi dalam jaket khusus, mendukung transmisi data dengan rendah redaman dan bandwidth tinggi.
Pengaturan Inti: Inti kabel diatur di sekitar pengisi konduktif dengan tali aramid di pusat untuk kekuatan tarik tambahan.
Selubung Dalam dan Luar: Selubung dalam dari karet dengan sifat mekanik khusus, dilapisi dengan anyaman poliester anti-torsi. Selubung luar tahan abrasi, robek, ozon, UV, dan minyak.
Bagaimana Kabel (N)TSCGEWOEU Dibandingkan dengan Kabel Reeling Lain?
Parameter | (N)TSCGEWOEU | Kabel Reeling Tegangan Menengah Standar |
|---|---|---|
Fleksibilitas | Sangat tinggi | Sedang |
Serat Optik Terintegrasi | Ya | Tidak |
Beban Mekanis Maksimal | ±50°/m torsi, tarik 25 N/mm² | ±30°/m torsi, tarik 15 N/mm² |
Radius Lengkung Minimum | 20 x D | 25 x D |
Aplikasi | Peralatan bergerak cepat & berat | Peralatan bergerak biasa |
Kesimpulan: Kabel (N)TSCGEWOEU menawarkan kombinasi unggul antara fleksibilitas mekanis, kemampuan transmisi energi dan data, serta daya tahan tinggi terhadap beban berat, sehingga ideal untuk aplikasi industri modern.
Di Mana Kabel Ini Bisa Digunakan?
Crane Kontainer Cepat: Mendukung transmisi daya dan data pada crane pelabuhan dengan kecepatan tinggi.
Mesin Bergerak Besar: Cocok untuk peralatan besar di pertambangan dan logistik.
Sistem Transportasi Material: Memastikan suplai listrik stabil sambil mengirimkan data operasional secara real-time.
Studi Kasus di Indonesia:
Di Pelabuhan Tanjung Priok, Jakarta, kabel (N)TSCGEWOEU digunakan pada crane kontainer yang bergerak cepat. Hasilnya, downtime berkurang 15% karena kabel dapat menahan putaran dan torsi tinggi tanpa rusak, sekaligus memungkinkan pemantauan data mesin secara real-time.
Bagaimana Cara Memasang Kabel (N)TSCGEWOEU?
Pastikan radius lengkung minimum sesuai spesifikasi untuk menghindari kerusakan mekanis.
Periksa arah perubahan kabel, gunakan jarak minimum 20x diameter kabel saat melakukan perubahan S-type.
Gunakan rol pemandu untuk mendukung pergerakan kabel dan mengurangi gesekan.
Lakukan inspeksi berkala pada selubung luar untuk mendeteksi abrasi atau retak.
Pastikan tidak ada beban tarik berlebih saat kabel dalam posisi reeling.
FAQ: Pertanyaan Umum tentang Kabel (N)TSCGEWOEU
1. Apakah kabel ini bisa digunakan untuk peralatan bergerak cepat?
Ya, kabel ini dirancang untuk kecepatan hingga 180 m/min, cocok untuk crane cepat dan peralatan bergerak besar.
2. Berapa panjang maksimum reeling yang direkomendasikan?
Panjang reeling maksimal disesuaikan dengan radius lengkung dan sistem guide roller. Umumnya, hingga beberapa ratus meter dengan sistem yang benar.
3. Apa keunggulan serat optik terintegrasi?
Serat optik memungkinkan transmisi data real-time, memantau status peralatan, dan mendukung otomatisasi serta kontrol jarak jauh.
4. Bagaimana ketahanan terhadap lingkungan ekstrim?
Kabel ini tahan terhadap suhu -25°C hingga +80°C, ozon, UV, dan minyak, sehingga ideal untuk lingkungan industri berat di Indonesia.
5. Bagaimana membandingkannya dengan kabel reeling standar?
Kabel (N)TSCGEWOEU menawarkan fleksibilitas lebih tinggi, kemampuan torsi lebih besar, dan integrasi data melalui serat optik, berbeda dengan kabel reeling standar yang hanya fokus pada transmisi energi.
6. Apakah kabel ini memerlukan perawatan khusus?
Pemeliharaan rutin meliputi inspeksi selubung, pengecekan roller, dan memastikan radius lengkung dipatuhi. Tidak ada perawatan khusus tambahan.
7. Apakah tersedia dalam berbagai tegangan dan ukuran?
Ya, mulai dari 3.6/6 kV hingga 18/36 kV, dengan berbagai konfigurasi inti dan diameter, sesuai kebutuhan aplikasi.
Instalasi Profesional: Pastikan teknisi berpengalaman melakukan instalasi untuk memaksimalkan umur kabel.
Pemilihan Kabel: Pilih tegangan dan diameter sesuai kebutuhan beban dan panjang reeling.
Monitoring: Manfaatkan serat optik untuk pemantauan kondisi real-time agar operasi lebih efisien.
