(N)TSCGEWOEU Kabel Industri Mobile Bertegangan Tinggi dengan Serat Optik untuk Crane Kontainer & Mesin Industri Besar
(N)TSCGEWOEU
APLIKASI
Kabel ini dirancang khusus untuk peralatan bergerak yang beroperasi di bawah tekanan mekanis tinggi hingga ekstrem dengan serat optik terintegrasi untuk transmisi gabungan energi dan data. Kabel ini direkayasa untuk menahan kecepatan perjalanan tinggi, beban tarik dinamis, perubahan arah multi-sudut di berbagai bidang, efek pengadukan saat melintasi rol, dan tegangan torsi kontinu. Sangat cocok untuk crane kontainer berkecepatan tinggi, crane portal, stacker reclaimer, dan mesin industri bergerak skala besar.
STRUKTUR KABEL
KONDUKTOR: Konduktor fase dan tanah terbuat dari tembaga timah lunak berpilin, Kelas 5 sesuai VDE 0295 dan IEC 60228.
LAPIS KONDUKTOR (CONDUCTOR SCREEN): Senyawa karet semikonduktif bagian dalam yang diekstrusi dan pita semikonduktif.
ISOLASI: Senyawa khusus kualitas tinggi berbasis EPR minimal 3GI3, sesuai VDE 0207 – Bagian 20.
LAPIS ISOLASI (INSULATION SCREEN): Senyawa karet semikonduktif bagian luar yang mudah dikupas dan pita semikonduktif.
SERAT OPTIK (OPTICAL FIBER): Diameter inti serat: 50, 62,5, atau 9μm; diameter cladding: 125μm; diameter pelapis: 250μm.
PELINDUNG SERAT (FIBER COVERING): Hingga 24 inti serat menggunakan PBT.
TATA LETAK INTI (CORE ARRANGEMENT): Desain tiga inti, di mana konduktor tanah dibagi menjadi dua bagian dan ditempatkan di ruang antara inti dengan elemen serat optik. Berpilin arah kiri.
SELUBUNG DALAM (INNER SHEATH): Senyawa karet khusus, kualitas minimal 5GM3, sesuai VDE 0207 – Bagian 21.
PENGUAT (REINFORCEMENT): Anyaman benang poliester, diperkuat dan direkatkan dengan proses vulkanisasi antara selubung, memberikan daya tahan tinggi pada sistem selubung.
SELUBUNG LUAR (OUTER SHEATH): Senyawa karet khusus kualitas minimal 5GM5, sesuai VDE 0207 – Bagian 21.
STANDAR & KARAKTERISTIK UTAMA
STANDAR: Berdasarkan VDE 0250-813
PERSYARATAN UMUM: VDE 0250-1
PEDOMAN PENGGUNAAN: VDE 0298-3, VDE 0298-4
TES LISTRIK: VDE 0472-501, 512, 508, 502, 503
TES NON-LISTRIK: VDE 0472-401, 402, 602, 615, 613
RESISTENSI KONDUKTOR: VDE 0295, IEC 60228
ANTI API: IEC 60332 1-2
TOLERANSI MINYAK: IEC 60811-404
TOLERANSI UV: BS EN 50289-4-17 / Metode B
TOLERANSI AIR: AD8
KARAKTERISTIK OPERASIONAL
TEGANGAN NOMINAL: 3,6/6 kV / 6/10 kV / 8,7/15 kV / 12/20 kV
TEGANGAN UJI: 11 kV / 17 kV / 24 kV / 29 kV
TEMPERATUR MAKS KONDUKTOR: 90°C
TEMPERATUR HUBUNG SINGKAT: 250°C (Max. 5 detik)
TEMPERATUR MINIMUM LINGKUNGAN: -50°C
KAPASITAS ARUS MAKSIMAL: VDE 0298-4
JARI-JARI LEBIH MINIMUM: VDE 0298-3
BEBAN TARIK MAKS KONDUKTOR: 20 N/mm²
BEBAN TARIK MAKS KONDUKTOR SESUAI VDE 0298-3: Hingga 30 N/mm²
TEKANAN TORSIONAL: ± 25°/m
JARAK MINIMUM PERUBAHAN ARAH TIPE S: 20 × D
KECEPATAN PERJALANAN: maks. 240 m/menit

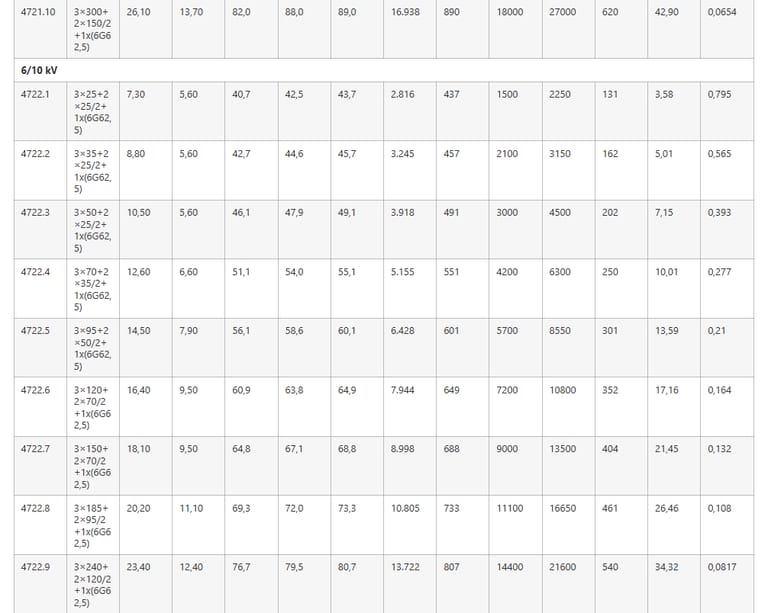

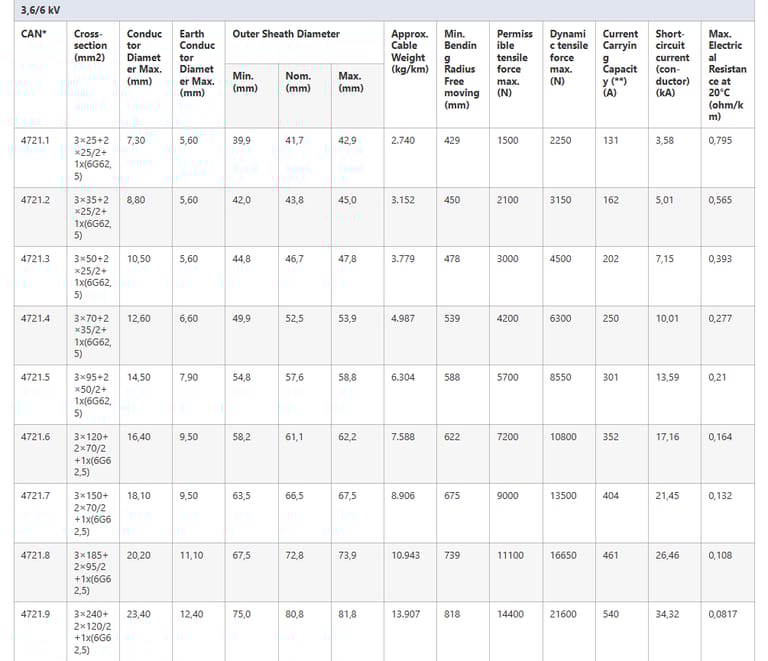

SPESIFIKASI TEKNIS (CONTOH 3,6/6 kV)
Industri modern menuntut perangkat mobile yang mampu bekerja di lingkungan ekstrem dengan kecepatan tinggi dan beban mekanis berat. Salah satu komponen kunci dalam mendukung operasi ini adalah kabel industri khusus. (N)TSCGEWOEU adalah kabel mobile bertegangan tinggi dengan serat optik yang dirancang untuk menggabungkan transmisi energi dan data secara efisien.
Apa Standar dan Karakteristik Utama Kabel Ini?
Standar Utama: VDE 0250-813
Persyaratan Umum: VDE 0250-1
Panduan Penggunaan: VDE 0298-3 & 0298-4
Uji Listrik: VDE 0472-501, 512, 508, 502, 503
Uji Non-Listrik: VDE 0472-401, 402, 602, 615, 613
Konduktor dan Resistansi: VDE 0295, IEC 60228
Tahan Api: IEC 60332 1-2
Tahan Minyak: IEC 60811-404
Tahan UV: BS EN 50289-4-17 / Method B
Tahan Air: AD8
Apa Karakteristik Operasional Kabel Ini?
Parameter | Nilai |
|---|---|
Tegangan Nominal | 3,6/6 kV – 12/20 kV |
Tegangan Uji | 11 – 29 kV |
Suhu Konduktor Maks | 90°C |
Suhu Hubung Singkat | 250°C (max 5 detik) |
Suhu Lingkungan Minimum | -50°C |
Arus Maksimal | Sesuai VDE 0298-4 |
Radius Tekuk Minimum | Sesuai VDE 0298-3 |
Beban Tarik Maksimal Konduktor | 20–30 N/mm² |
Stres Torsional | ±25°/m |
Jarak Minimum Perubahan Arah S-Type | 20 x D |
Kecepatan Perjalanan Maks | 240 m/menit |
Di Mana Kabel Ini Digunakan Secara Optimal?
Untuk Crane Kontainer dan Portal Crane
Dapat menahan pergerakan cepat dan beban tarik tinggi.
Serat optik memungkinkan transmisi data secara real-time untuk sistem kontrol otomatis.
Untuk Stacker Reclaimers dan Mesin Industri Besar
Cocok untuk operasi multi-arah dan torsional tinggi.
Mendukung pengiriman daya dan sinyal dalam satu kabel, mengurangi kebutuhan kabel terpisah.
Studi Kasus di Indonesia
Pelabuhan Tanjung Priok: Crane kontainer menggunakan kabel ini untuk pergerakan cepat hingga 200 m/menit dengan data monitoring otomatis.
Tambang Batu Bara Kalimantan: Stacker reclaimer menggunakan kabel ini di lingkungan berdebu dan lembap, terbukti tahan aus dan fleksibel.
Pabrik Baja Jawa Timur: Mesin mobile besar menggunakan kabel ini untuk mengurangi gangguan listrik dan meningkatkan efisiensi produksi.
Apa Perbandingan (N)TSCGEWOEU dengan Kabel Industri Lainnya?
Fitur | (N)TSCGEWOEU | Kabel Industri Konvensional | Kabel Tanpa Serat Optik |
|---|---|---|---|
Tegangan | 3,6 – 12/20 kV | 0,6 – 6 kV | 3,6 – 12/20 kV |
Serat Optik | Ada (hingga 24 core) | Tidak ada | Tidak ada |
Torsional | ±25°/m | ±10°/m | ±15°/m |
Kecepatan Pergerakan | Max 240 m/menit | Max 120 m/menit | Max 180 m/menit |
Ketahanan Lingkungan | Minyak, UV, Air, Panas | Minyak & Panas | Minyak & Panas |
Bagaimana Cara Memasang Kabel Ini dengan Aman?
Pastikan radius tekuk minimum sesuai VDE 0298-3.
Hindari kontak langsung dengan benda tajam atau permukaan kasar.
Gunakan pengikat dan roller sesuai spesifikasi pabrik.
Periksa integritas serat optik sebelum dan sesudah instalasi.
Lakukan uji arus dan tegangan sebelum digunakan secara penuh.
FAQ – Pertanyaan yang Sering Diajukan
Apa keunggulan utama (N)TSCGEWOEU dibanding kabel konvensional?
Integrasi energi dan data dalam satu kabel.
Ketahanan ekstrem terhadap tegangan mekanis, torsional, dan lingkungan.
Cocok untuk pergerakan cepat dan multi-aksial.
Berapa lama umur pakai kabel ini?
Umumnya lebih dari 10 tahun di lingkungan industri normal, tergantung pemakaian dan perawatan.
Apakah kabel ini bisa digunakan di luar ruangan?
Ya, kabel ini tahan air, sinar UV, dan suhu ekstrem dari -50°C hingga 90°C.
Bagaimana cara memilih ukuran kabel yang tepat?
Sesuaikan arus nominal, beban tarik, radius tekuk, dan tegangan operasi dengan mesin.
Gunakan tabel spesifikasi untuk memilih cross-section yang tepat.
Bisakah kabel ini dipotong atau disambung di lapangan?
Disarankan menggunakan konektor resmi untuk menghindari kerusakan mekanis dan kehilangan data optik.
Kesimpulan
Kabel (N)TSCGEWOEU adalah solusi ideal untuk crane kontainer, stacker reclaimers, portal crane, dan mesin mobile industri besar. Fleksibilitas tinggi, integrasi serat optik, ketahanan mekanis dan lingkungan membuatnya unggul dibanding kabel konvensional. Untuk proyek di Indonesia, kabel ini terbukti aman, tahan lama, dan efisien, sehingga meningkatkan produktivitas dan mengurangi risiko downtime.
Jika Anda tertarik untuk menggunakan kabel (N)TSCGEWOEU di fasilitas industri atau pelabuhan, hubungi distributor resmi untuk konsultasi teknis dan penawaran harga. Pastikan spesifikasi sesuai kebutuhan operasi Anda.
