(N)TSCGECEWÖU Kabel Fleksibel ATB 8,7/15kV & 12/20kV dengan Ground Check Untuk Peralatan Berat di Tambang Terbuka
(N)TSCGECEWÖU 8.7/15kV dan 12/20kV Kabel ATB (Ground Check Conductor)
APLIKASI
Kabel fleksibel untuk suplai energi pada peralatan bergerak berat seperti drag line, shovel, dredger, dan bor, yang bekerja di bawah tekanan mekanis ekstrem dan abrasi selama operasi trailing di tambang terbuka. Memiliki konstruksi khusus dengan konduktor pemeriksa ground tambahan. Cocok untuk penggunaan di dalam dan luar ruangan.
KARAKTERISTIK
Tegangan Nominal Uo/U:
8.7/15kV, 12/20kVTegangan Uji:
8.7/15kV: 24kV
12/20kV: 29kV
Suhu Lingkungan:
Tetap: -40ºC hingga +80°C
Fleksibel: -25°C hingga +80°C
Suhu Maksimum Saat Hubungan Singkat: +250°C
Radius Bending Minimum:
Tetap: 6 x diameter keseluruhan
Fleksibel: 10 x diameter keseluruhan
KONSTRUKSI
Konduktor Fase: Konduktor tembaga timah kelas 5
Isolasi: Senyawa karet
Lapisan Semi-Konduktif: Pita semi-konduktif di atas konduktor dan lapisan karet semi-konduktif dalam & luar pada isolasi
Konduktor Ground: Anyaman tembaga individual, 2 x konduktor bumi + 1 x konduktor pemeriksa bumi
Pengisi Tengah: Senyawa karet pada penopang poliester tekstil
Selubung Dalam: Senyawa karet tahan abrasi
Anyaman Anti-Torsi: Anyaman poliester antara selubung dalam dan luar
Selubung Luar: Senyawa karet tahan abrasi
Warna Selubung: Kuning
STANDAR
VDE 0250 Bagian 813, VDE 0295, EN 60228
Tahan Api sesuai IEC/EN 60332-1-2

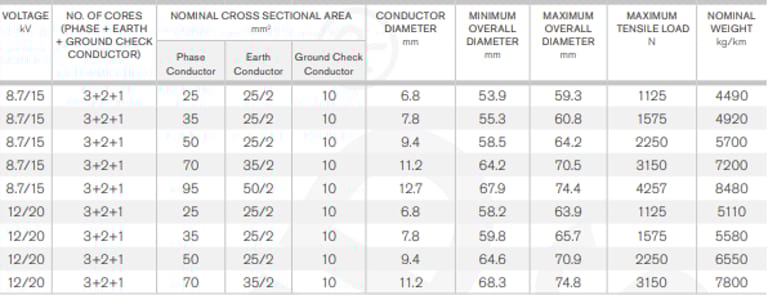

DIMENSI
Kabel fleksibel merupakan salah satu komponen paling penting dalam operasi tambang terbuka, terutama untuk memasok daya ke peralatan berat seperti drag lines, shovel, dredges, dan bor. Salah satu kabel yang banyak digunakan di Indonesia adalah (N)TSCGECEWÖU 8,7/15kV & 12/20kV ATB Cable dengan fitur ground check conductor, yang dirancang khusus untuk menahan tekanan mekanis ekstrem dan abrasi selama operasi trailing.
Apa itu Kabel Fleksibel ATB (N)TSCGECEWÖU dan Mengapa Ground Check Penting?
Kabel (N)TSCGECEWÖU adalah kabel fleksibel tegangan menengah yang dilengkapi dengan ground check conductor. Ground check conductor berfungsi sebagai sistem pengaman tambahan untuk memastikan kontinuitas tanah pada peralatan berat. Fitur ini sangat penting pada tambang terbuka karena peralatan bergerak secara terus-menerus dan kabel sering mengalami tarikan, puntiran, dan abrasi, sehingga risiko gangguan tanah meningkat.
Keunggulan utama kabel ini antara lain:
Fleksibel untuk drum reeling pada mesin bor terowongan atau peralatan mobile.
Tahan terhadap suhu ekstrem: -40°C hingga +80°C (fixed) dan -25°C hingga +80°C (flexed).
Mampu menahan suhu hubung singkat maksimum +250°C.
Sheath tahan abrasi, cocok untuk aplikasi indoor dan outdoor.
Memenuhi standar internasional seperti VDE 0250, VDE 0295, EN 60228, dan IEC/EN 60332-1-2 (flame retardant).
Di Mana Kabel Ini Digunakan di Tambang Terbuka?
Kabel ini ideal untuk peralatan berat yang membutuhkan daya tinggi:
Drag lines – Kabel fleksibel menahan tarikan besar saat bucket bergerak.
Shovels & Excavators – Ground check memastikan keamanan listrik saat operasi di tanah basah atau berlumpur.
Dredges – Kabel tahan abrasi dari gesekan pasir atau batu.
Drills & Boring Machines – Dilengkapi fitur anti-torsion untuk mencegah putaran saat kabel direel.
Studi kasus nyata di Indonesia:
Tambang Batu Bara Kalimantan: Kabel 8,7/15kV digunakan untuk drag line 90 ton dengan jarak reeling 150 meter, ground check conductor mencegah gangguan arus bocor saat hujan lebat.
Tambang Nikel Sulawesi: Kabel 12/20kV digunakan pada excavator besar; anti-torsion braid mengurangi kerusakan akibat puntiran saat mesin berputar di area sempit.
FAQ (Pertanyaan yang Sering Diajukan)
1. Apa perbedaan kabel 8,7/15kV dan 12/20kV?
Kabel 12/20kV memiliki tegangan kerja lebih tinggi dan mampu menahan arus hubung singkat lebih besar, sehingga cocok untuk peralatan yang memerlukan daya lebih besar atau jarak lebih panjang.
2. Apa fungsi ground check conductor?
Ground check conductor berfungsi untuk memastikan kontinuitas konduksi tanah. Jika ada gangguan atau kabel putus, sistem ini akan memberikan sinyal peringatan sehingga risiko kecelakaan listrik dapat dikurangi.
3. Bisakah kabel ini dipasang di outdoor?
Ya, kabel ini dirancang tahan abrasi dan tahan suhu ekstrem, sehingga aman digunakan di indoor maupun outdoor, termasuk di tambang terbuka.
4. Bagaimana cara memasang kabel agar awet?
Pastikan radius kelengkungan minimum: Fixed 6x diameter, Flexed 10x diameter.
Gunakan reel drum untuk peralatan bergerak.
Hindari kontak langsung dengan permukaan kasar tanpa proteksi.
Periksa ground check secara rutin.
5. Apa keuntungan kabel ini dibandingkan kabel standar?
Fleksibel untuk peralatan berat bergerak.
Ground check conductor untuk keamanan tambahan.
Lapisan anti-torsion dan sheath tahan abrasi.
Memenuhi standar internasional (VDE, EN, IEC).
Suhu operasi dan tegangan tinggi, cocok untuk kondisi ekstrim.
Bagaimana Cara Memilih Kabel yang Tepat?
Faktor | Kabel Standar | (N)TSCGECEWÖU ATB Cable |
|---|---|---|
Fleksibilitas | Sedang | Tinggi, cocok untuk trailing dan reeling |
Ground Safety | Tidak ada | Ada, ground check conductor |
Abrasion Resistance | Sedang | Tinggi, inner & outer sheath khusus |
Tegangan | Maks 10/15kV | 8,7/15kV atau 12/20kV |
Suhu Ekstrem | Terbatas | -40°C ~ +80°C (Fixed), -25°C ~ +80°C (Flexed) |
Standar Internasional | Kadang | VDE 0250, VDE 0295, EN 60228, IEC/EN 60332-1-2 |
Mengapa Perusahaan Tambang di Indonesia Memilih Kabel Ini?
Mengurangi downtime peralatan karena kabel putus.
Menjamin keselamatan operator melalui sistem ground check.
Memenuhi standar internasional dan lokal.
Tahan lama, meski dalam kondisi hujan, panas, dan debu berat.
Cocok untuk semua peralatan berat di tambang terbuka.
Jika Anda bertanggung jawab atas pengadaan kabel untuk tambang terbuka, pastikan untuk:
Memilih (N)TSCGECEWÖU ATB Cable sesuai kebutuhan tegangan.
Konsultasikan ukuran cross-section dan konfigurasi kabel untuk peralatan Anda.
Hubungi distributor resmi kabel ATB di Indonesia untuk harga, stok, dan pengiriman cepat.
Jadwalkan perawatan rutin untuk menjaga performa dan keselamatan operasi.
