NTSCGECEWÖU Kabel Fleksibel 3.6/6kV & 6/10kV untuk Distribusi Energi Tambang Indoor & Outdoor, Tahan Panas dan Abrasi
Kabel NTSCGECEWÖU 3.6/6kV dan 6/10kV
APLIKASI
Kabel fleksibel untuk distribusi energi tetap di tambang dan sepanjang peralatan penanganan material. Cocok untuk aplikasi dalam ruangan maupun luar ruangan.
KARAKTERISTIK
Tegangan Nominal (Uo/U): 3.6/6kV; 6/10kV
Tegangan Uji: 3.6/6kV: 11kV; 6/10kV: 17kV
Suhu Lingkungan: Tetap: -40ºC hingga +80°C
Suhu Maksimum Saat Hubungan Singkat: +250°C
Radius Lentur Minimum: Tetap: 6 x diameter total
KONSTRUKSI
Konduktor Fase: Konduktor tembaga timah kelas 5
Isolasi: Senyawa karet Tipe 3GI3
Lapisan Semi-Konduktif: Pita semi-konduktif di atas konduktor serta lapisan karet semi-konduktif dalam dan luar pada isolasi
Konduktor Pengaman (PE): Anyaman kawat tembaga individual
Isian Tengah: Senyawa karet di atas penopang tekstil poliester
Selubung Dalam: Senyawa karet Tipe GM1b
Selubung Luar: Senyawa karet Tipe 5GM3
Warna Selubung: Merah
STANDAR
VDE 0250 Bagian 813, VDE 0295, EN 60228
Tahan Api sesuai IEC/EN 60332-1-2
Disetujui VDE – Kabel diuji dan disetujui oleh VDE Testing & Certification Institute

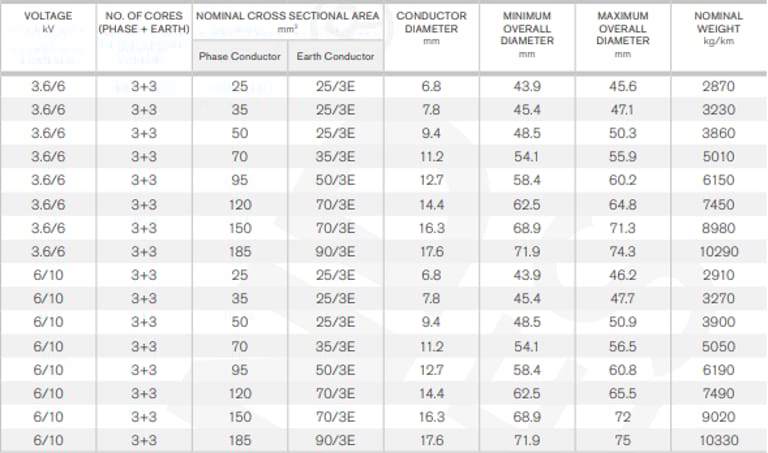

DIMENSI
Dalam dunia industri pertambangan modern, distribusi energi yang andal adalah kunci untuk operasi yang aman dan produktif. Salah satu kabel fleksibel yang banyak digunakan untuk kebutuhan ini adalah NTSCGECEWÖU 3.6/6kV & 6/10kV, dirancang khusus untuk tahan terhadap panas, abrasi, dan kondisi ekstrim di tambang baik indoor maupun outdoor.
Apa itu NTSCGECEWÖU Kabel Fleksibel dan Untuk Apa Digunakan?
NTSCGECEWÖU adalah kabel fleksibel tegangan menengah yang digunakan untuk distribusi energi tetap di area tambang dan sepanjang jalur peralatan penanganan material. Kabel ini dapat diaplikasikan di dalam gedung maupun di luar ruangan, dirancang untuk menahan suhu tinggi, stres mekanik, dan abrasi akibat penggunaan jangka panjang.
Kabel ini sangat cocok untuk:
Sambungan pendek ke transformator dan switchgear.
Energi untuk peralatan tambang bergerak seperti conveyor, hoist, dan mesin pengebor.
Instalasi tetap pada kondisi lingkungan ekstrim.
Dengan rating tegangan hingga 6/10kV dan suhu operasi dari -40°C hingga +80°C, kabel ini memberikan keamanan dan keandalan optimal.
Apa Keunggulan Kabel NTSCGECEWÖU Dibanding Kabel Lain?
Tahan Panas dan Abrasi: Dapat menahan suhu hingga 250°C dalam kondisi short-circuit.
Fleksibel: Minimum bending radius 6x diameter kabel.
Indoor & Outdoor: Lapisan luar tahan sinar UV dan kondisi lingkungan keras.
Grounding Aman: Konduktor pelindung individu memberikan keamanan listrik tambahan.
Sertifikasi Internasional: VDE approved dan flame retardant.
Tabel Perbandingan Kabel
Kabel | Tegangan | Aplikasi | Tahan Panas | Fleksibilitas |
|---|---|---|---|---|
NTSCGECEWÖU | 3.6/6kV & 6/10kV | Tambang, conveyor | 250°C | Tinggi |
Kabel Karet Standar | 3.6/6kV | Indoor | 90°C | Sedang |
Kabel PVC | 1kV-6kV | Indoor | 70°C | Rendah |
Bagaimana NTSCGECEWÖU Digunakan di Lapangan Tambang?
Studi Kasus di Indonesia:
Di tambang nikel Sulawesi, NTSCGECEWÖU digunakan untuk mengalirkan energi ke conveyor dan mesin pengebor. Kabel ini mampu menahan gesekan dan panas dari peralatan berat, sekaligus memastikan distribusi energi tetap stabil. Pemasangan di terowongan dan area outdoor menunjukkan ketahanan jangka panjang tanpa kerusakan isolasi.
Tips Instalasi Kabel Fleksibel:
Pastikan radius tikungan minimal 6x diameter kabel.
Hindari kontak langsung dengan permukaan tajam atau metal yang dapat menyebabkan abrasi.
Gunakan tray atau ducting untuk jalur tetap indoor.
Periksa konduktor bumi dan grounding sebelum operasi.
Labeli kabel sesuai fase untuk memudahkan pemeliharaan.
FAQ (Frequently Asked Questions)
Apakah NTSCGECEWÖU Bisa Digunakan di Luar Ruangan?
Ya. Kabel ini memiliki selubung luar 5GM3 yang tahan UV, air, dan abrasi sehingga ideal untuk aplikasi outdoor tambang.
Apa Bedanya Versi 3.6/6kV dan 6/10kV?
3.6/6kV: Cocok untuk distribusi energi medium load, misalnya conveyor dan switchgear ringan.
6/10kV: Digunakan untuk beban tinggi, seperti sambungan ke motor tambang besar atau peralatan penanganan material.
Berapa Minimum Radius Tikungan Kabel?
6x diameter keseluruhan kabel. Ini menjaga kabel tetap fleksibel tanpa merusak lapisan isolasi.
Bagaimana Perbandingan Tahan Panas dengan Kabel PVC?
NTSCGECEWÖU tahan hingga 250°C saat short-circuit, jauh lebih tinggi dibanding PVC yang hanya sekitar 70–90°C.
Apakah Kabel Ini Flame Retardant?
Ya, telah memenuhi standar IEC/EN 60332-1-2.
Bagaimana Cara Memilih Ukuran Kabel yang Tepat?

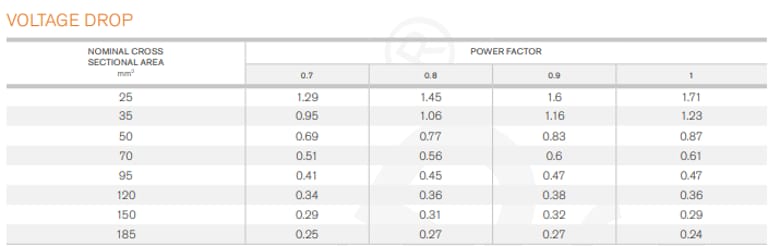

Gunakan tabel nominal cross-section & tegangan drop sesuai panjang jalur dan beban daya. Pertimbangkan faktor power factor dan tahanan mekanik untuk peralatan tambang.
Untuk distribusi energi tambang yang aman, tahan lama, dan sesuai standar internasional, NTSCGECEWÖU Kabel Fleksibel 3.6/6kV & 6/10kV adalah solusi ideal. Hubungi distributor resmi di Indonesia untuk konsultasi teknis, penawaran harga, dan dukungan instalasi.
Kesimpulan:
NTSCGECEWÖU kabel fleksibel menawarkan kombinasi fleksibilitas, ketahanan panas, dan keandalan listrik yang sangat dibutuhkan di tambang modern. Dengan struktur berlapis, material premium, dan sertifikasi VDE, kabel ini menjadi pilihan terbaik untuk distribusi energi indoor dan outdoor. Studi kasus Indonesia membuktikan ketahanan dan performa optimal dalam kondisi ekstrim. Panduan ini memberikan gambaran lengkap mulai dari spesifikasi teknis hingga tips instalasi, sehingga Anda dapat membuat keputusan berbasis data untuk proyek tambang Anda.
