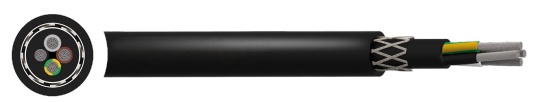

(N)SHTOU-O/J Kabel Fleksibel PUR 0.6/1kV untuk Koneksi Daya dan Sinyal, Tahan Gesekan & Tekanan, Ideal untuk Relai Kabel Dermaga, Crane, Konveyor, Mesin Penanganan, Pertambangan & Terowongan
Kabel (N)SHTOU-O/J PUR 0.6/1kV
APLIKASI
Kabel fleksibel yang dirancang untuk koneksi daya dan sinyal pada peralatan bergerak, di bawah tekanan mekanis berat (tarikan dan torsi), untuk kondisi kerja berat, tahan aus dan tekanan. Kabel ini biasanya digunakan pada gulungan kabel untuk crane pelabuhan, crane kontainer, konveyor, mesin penanganan material, serta peralatan pertambangan dan tunneling. Selubung poliuretan bebas halogen memberikan bobot lebih ringan sambil mempertahankan sifat mekanis dan ketahanan aus.
KARAKTERISTIK
Tegangan Nominal Uo/U: 0,6/1 kV
Tegangan Uji: 4 kV
Torsi Maksimum: ± 25°/m
Beban Tarik Maksimum: 30 N/mm²
Kecepatan Kerja Maksimum: 180 m/menit
Suhu Operasional:
Fleksibel: -40°C hingga 90°C
Dalam kondisi ditekuk: -50°C hingga 90°C
Radius Lentur Minimum:
Terpasang tetap: 4 x diameter keseluruhan
Fleksibel: 5 x diameter keseluruhan
KONSTRUKSI
Konduktor: Tembaga timah fleksibel kelas 5
Isolasi: Kompon karet
Selubung Dalam: PUR (Poliuretan) bebas halogen
Elemen Anti-Twisting: Anyaman poliester
Selubung Luar: PUR (Poliuretan) bebas halogen
Identifikasi Inti:
3 inti: Hijau/Kuning, Biru, Coklat
4 inti: Hijau/Kuning, Coklat, Hitam, Abu-abu
5 inti: Hijau/Kuning, Biru, Coklat, Hitam, Abu-abu
Catatan: (N)SHTOU-O tersedia tanpa inti Hijau/Kuning
Warna Selubung Luar: Hitam
STANDAR
Berdasarkan VDE 0240 Bagian 814, VDE 0295, IEC 60228, VDE 0250, VDE 0293, VDE 0207, VDE 0298, IEC 60811-404, IEC 60811-403, ISO 4892-2
Tahan api sesuai IEC/EN 60332-1-2
Uji Khusus: Uji gulung (Reeling Test)

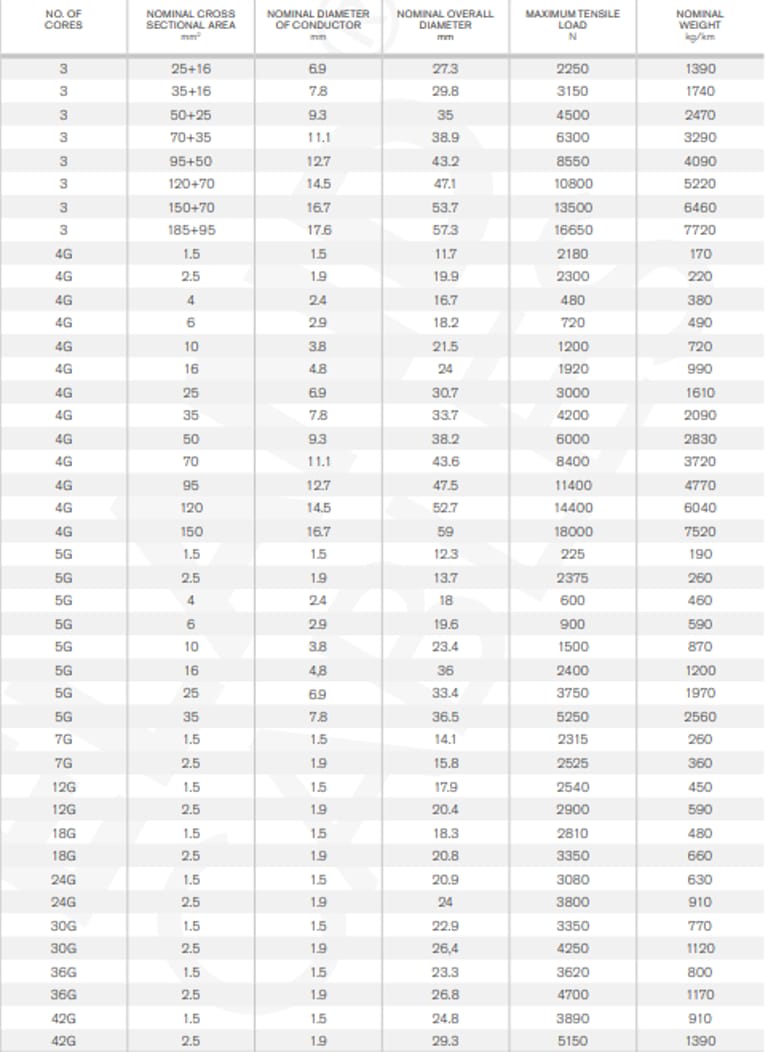

DIMENSI
Dalam industri modern seperti pertambangan, logistik, dan konstruksi terowongan, kebutuhan akan kabel fleksibel yang tahan terhadap beban mekanis berat, torsi, dan abrasi semakin meningkat. Salah satu solusi andalan adalah (N)SHTOU-O/J Kabel Fleksibel PUR 0.6/1kV, yang dirancang khusus untuk aplikasi crane, conveyor, tambang, dan terowongan.
Apa itu (N)SHTOU-O/J Kabel Fleksibel PUR 0.6/1kV?
(N)SHTOU-O/J adalah kabel fleksibel dengan selubung Polyurethane (PUR) bebas halogen, dirancang untuk koneksi daya dan sinyal pada peralatan bergerak yang menghadapi tekanan mekanis ekstrem, seperti tarikan, torsi, abrasi, dan penghancuran. Kabel ini banyak digunakan pada reel kabel untuk crane pelabuhan, container crane, conveyor, mesin handling, serta peralatan pertambangan dan tunneling. Selubung PUR membuat kabel lebih ringan tanpa mengurangi kekuatan mekanis dan ketahanan terhadap abrasi.
Apa spesifikasi teknis dan parameter listriknya?
Parameter | Nilai |
|---|---|
Tegangan Nominal Uo/U | 0.6/1 kV |
Tegangan Uji | 4 kV |
Torsi Maksimum | ± 25°/m |
Beban Tarik Maksimum | 30 N/mm² |
Kecepatan Kerja Maksimum | 180 m/menit |
Suhu Operasi | -50°C sampai 90°C (fleksibel), -40°C sampai 90°C (tidak fleksibel) |
Radius Bending Minimum | 4x diameter (tetap), 5x diameter (fleksibel) |
Warna Selubung Luar | Hitam |
Standar apa yang diikuti kabel ini?
(N)SHTOU-O/J memenuhi standar internasional dan uji khusus untuk aplikasi reeling:
VDE 0240 Part 814, VDE 0295, IEC 60228, VDE 0250, VDE 0293
IEC 60811-403, IEC 60811-404
ISO 4892-2
Flame Retardant: IEC/EN 60332-1-2
Kepatuhan terhadap standar ini menjamin keamanan, daya tahan, dan kualitas kabel dalam berbagai kondisi ekstrim.
Di mana kabel ini biasa digunakan?
1. Industri Pertambangan
Sebagai kabel power supply untuk conveyor, hoist, dan peralatan tambang bawah tanah.
Tahan terhadap debu, abrasi, dan gesekan yang sering terjadi di terowongan tambang.
2. Crane dan Pelabuhan
Container crane dan harbour crane menggunakan kabel ini pada reel untuk koneksi daya yang fleksibel dan aman.
3. Conveyor dan Mesin Handling
Kabel fleksibel ini ideal untuk mesin handling yang bergerak, menahan torsi dan abrasi selama operasi.
4. Terowongan
Digunakan pada peralatan tunneling untuk menyediakan daya listrik ke motor dan alat kontrol, tahan terhadap kondisi lembab dan debu.
Bagaimana cara memilih ukuran dan jumlah core?
Pemilihan kabel tergantung arus kerja, jumlah core, dan panjang jalur fleksibel.
Aplikasi | Core | Penampang (mm²) |
|---|---|---|
Crane pelabuhan | 3G | 50+25 sampai 185+95 |
Conveyor industri | 4G | 4 sampai 150 |
Tambang bawah tanah | 5G | 6 sampai 35 |
Terowongan | 3G atau 4G | 25 sampai 120 |
Studi Kasus: Penggunaan di Indonesia
Tambang Batubara Kalimantan
Sebuah tambang di Kalimantan menggunakan (N)SHTOU-O/J 4G 25 mm² pada conveyor sepanjang 200 m. Kabel ini mampu menahan gesekan batu dan debu berat, dengan arus kerja 105 A. Selama 3 tahun, kabel tetap berfungsi tanpa kerusakan mekanis signifikan, berkat selubung PUR yang tahan abrasi.
Pelabuhan Tanjung Priok, Jakarta
Crane container menggunakan (N)SHTOU-O/J 3G 95+50 mm² pada reel. Kabel mampu menahan torsi ±25° per meter, memungkinkan crane berputar dan mengangkat kontainer tanpa gangguan listrik.
FAQ
Apakah (N)SHTOU-O/J bisa digunakan di luar ruangan?
Ya, kabel ini tahan UV, cuaca, dan suhu -50°C hingga 90°C, sehingga cocok untuk aplikasi indoor dan outdoor.
Apa kelebihan selubung PUR dibandingkan PVC?
Lebih ringan tanpa kehilangan kekuatan mekanis
Tahan abrasi dan torsi
Bebas halogen, aman untuk lingkungan dan mencegah asap beracun saat kebakaran
Bagaimana cara memasang kabel pada reel?
Pastikan radius bending minimal 5x diameter saat fleksibel
Gunakan antitwisting element untuk mencegah kabel memutar berlebihan
Hindari tarikan melebihi 30 N/mm²
Apakah kabel ini cocok untuk sinyal dan data?
Ya, selain power, kabel dapat digunakan untuk sinyal kontrol peralatan, asalkan mengikuti standar instalasi dan isolasi yang tepat.
Apa perbedaan (N)SHTOU-O dan O/J?
(N)SHTOU-O/J dilengkapi core Hijau/Kuning sebagai grounding.
(N)SHTOU-O tersedia tanpa core Hijau/Kuning untuk aplikasi khusus.
Berapa umur pakai kabel ini?
Dengan penggunaan normal dan perawatan, kabel ini dapat bertahan lebih dari 5–7 tahun di lingkungan pertambangan atau crane.
Jika Anda mencari kabel fleksibel untuk crane, conveyor, tambang, atau terowongan yang tahan abrasi, torsi, dan beban mekanis berat, (N)SHTOU-O/J Kabel Fleksibel PUR 0.6/1kV adalah pilihan ideal. Hubungi distributor resmi kami di Indonesia untuk konsultasi teknis, pemilihan ukuran, dan harga terbaik.
