(N)SHTOEU Kabel Reeling Tegangan Rendah untuk E-RTG dengan Serat Optik, Fleksibel & Tahan Tekanan Mekanik Tinggi
(N)SHTOEU Kabel Reeling Tegangan Rendah untuk E-RTG
Aplikasi
Kabel reeling tegangan rendah fleksibel untuk suplai daya (juga tersedia dengan serat optik terintegrasi), cocok untuk aplikasi dengan beban mekanik tinggi hingga sangat tinggi.
Aplikasi utama: operasi reeling pada ERTG (Electrified Rubber Tyred Gantry cranes).
Data Global
Penamaan Tipe: (N)SHTOEU-J/-O
Standar: Berdasarkan DIN VDE 0250-814
Sertifikasi / Persetujuan: VDE Reg. Nr. 7519; GOST-R
Catatan Instalasi
Persiapan serat optik memerlukan keterampilan khusus dan penggunaan peralatan khusus. Oleh karena itu, disarankan agar pekerjaan ini dilakukan oleh layanan pelanggan kami (perakitan pabrik). Harap berikan dimensi koneksi.
Fitur Desain
Konduktor: Tembaga elektrolitik timah, stranded sangat halus kelas FS
Isolasi: Senyawa khusus berbasis EPR berkualitas tinggi (min. 3GI3) dengan karakteristik mekanik dan listrik yang lebih baik
Identifikasi Inti: Isolasi berwarna terang dengan nomor dicetak hitam untuk kabel daya dan kontrol; konduktor tanah berwarna hijau-kuning
Serat Optik:
Diameter inti: 62,5, 50, atau 9 μm
Diameter cladding: 125 μm
Diameter pelindung: 250 μm
Desain tersedia dengan 6, 12, 18, atau 24 serat
Kelas serat: G50/125 μm, G62,5/125 μm, E9/125 μm
Tipe: Graded-index fiber / Monomode fiber
Redaman pada 850 nm: <2,8 dB/km / <3,3 dB/km
Redaman pada 1310 nm: <0,8 dB/km / <0,9 dB/km / <0,4 dB/km
Redaman pada 1550 nm: <0,3 dB/km
Bandwidth 850 nm: >400 MHz
Bandwidth 1300 nm: >1200 MHz / >600 MHz
Apertur numerik: 0,2 ± 0,02 / 0,275 ± 0,02 / 0,14 ± 0,02
Dispersi kromatik pada 1300 nm: <3,5 ps/nm·km
Dispersi kromatik pada 1550 nm: <3,5 ps/nm·km
Kode Serat: Sistem kode warna khusus untuk identifikasi serat individual
Pelindung Serat: Inti berongga dengan senyawa pengisi, bahan dasar: ETFE, senyawa: 7YI1, warna alami
Susunan Inti: Terpasang maksimal 3 lapisan
Sistem Selubung:
Selubung dalam: Senyawa khusus berkualitas tinggi berbasis PCP, warna kuning
Anyaman anti-torsi: anyaman poliester diperkuat, vulkanisasi antar selubung → kekuatan tinggi
Selubung luar: Senyawa karet khusus tahan aus dan robek berbasis PCP, warna kuning, kombinasi fleksibilitas dan kekokohan optimal
Parameter Listrik
Tegangan nominal: 0,6/1 kV (600/1000V)
Tegangan operasi maksimum AC: 0,7/1,2 kV
Tegangan operasi maksimum DC: 0,9/1,8 kV
Tegangan uji AC: 3,5 kV (5 menit)
Transmisi data: Desain khusus dengan serat optik untuk transmisi data bebas gangguan dengan kecepatan tinggi
Kapasitas arus: Sesuai DIN VDE 0298-4
Parameter Kimia
Tahan terhadap minyak: Sesuai DIN EN 60811-404; DIN VDE 0473-811-404, paragraf 10
Ketahanan cuaca: Bisa digunakan di dalam dan luar ruangan, tahan ozon, UV, dan kelembaban
Ketahanan air: Terbukti melalui pengujian jangka panjang
Parameter Termal
Suhu maksimum konduktor: 90 °C
Suhu maksimum arus hubung singkat konduktor: 250 °C
Suhu lingkungan untuk instalasi tetap: -50 °C hingga +80 °C
Suhu lingkungan untuk operasi fleksibel penuh: -35 °C hingga +80 °C
Parameter Mekanik
Beban tarik maksimum konduktor: 30 N/mm²
Tegangan torsi: ± 50 °/m
Radius minimum saat menekuk: Sesuai DIN VDE 0298 bagian 3
Jarak minimum untuk perubahan arah tipe-S: 20 x D
Kecepatan perjalanan:
Gantry (operasi reeling): Tidak terbatas, konsultasikan ke pabrikan jika >240 m/menit
Trolley (operasi festoon): Hingga 240 m/menit
Pengujian tambahan: Uji lentur terbalik, uji lentur roller, uji tegangan torsi

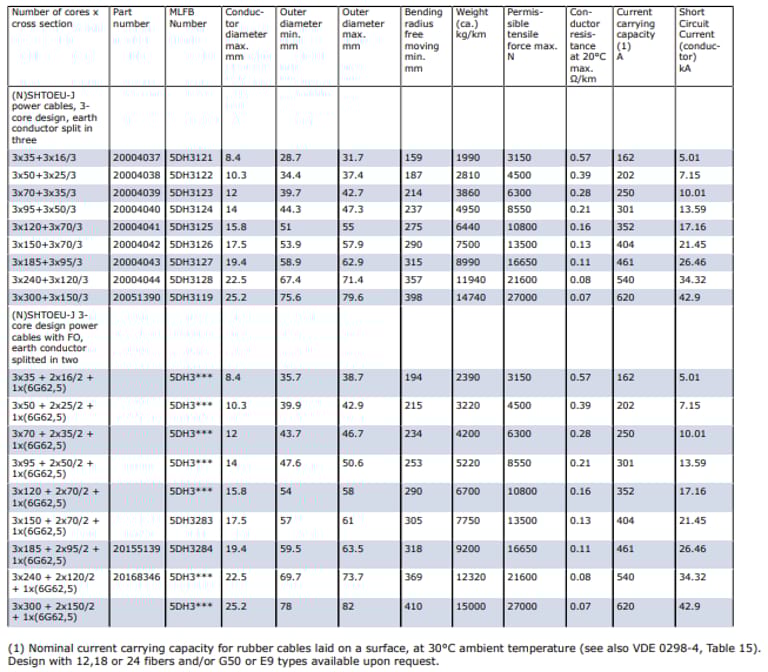

Spesifikasi Inti & Konduktor
Dalam industri pelabuhan dan logistik modern, kebutuhan akan kabel reeling tegangan rendah yang fleksibel, tahan lama, dan mampu mengakomodasi data fiber optik semakin meningkat. Salah satu solusi terbaik yang digunakan di Indonesia dan dunia adalah (N)SHTOEU Low Voltage Reeling Cable. Kabel ini dirancang khusus untuk aplikasi E-RTG (Electrified Rubber Tyred Gantry cranes), yang membutuhkan kabel fleksibel dengan daya tahan mekanik tinggi dan kemampuan transmisi data yang andal.
Apa Struktur dan Bahan (N)SHTOEU Kabel Reeling?
Bagaimana Konduktor Kabel (N)SHTOEU Dibuat?
Konduktor kabel ini menggunakan tembaga elektrolitik timah, stranded sangat halus kelas FS sesuai standar DIN EN 60228. Konduktor ini memberikan fleksibilitas tinggi sekaligus mampu menahan tegangan mekanik tinggi selama operasi reeling pada E-RTG.
Apa Jenis Isolasi yang Digunakan?
Isolasi kabel menggunakan compound khusus berbasis EPR (min. 3GI3), memberikan karakteristik mekanik dan listrik yang lebih baik dibanding kabel konvensional. Inti kabel berwarna terang dengan nomor hitam untuk power dan control, sedangkan konduktor grounding berwarna hijau-kuning.
Bagaimana Struktur Serat Optik pada Kabel Ini?
Kabel (N)SHTOEU juga dilengkapi serat optik terintegrasi:
Diameter inti serat: 62,5 μm, 50 μm, atau 9 μm
Diameter cladding: 125 μm
Diameter coating: 250 μm
Tersedia desain 6, 12, 18, atau 24 serat
Tipe serat: Graded-index dan Monomode
Redaman serat: <2,8 dB/km (850 nm), <0,4 dB/km (1550 nm)
Bandwidth: >400 MHz (850 nm), >1200 MHz (1300 nm)
Serat dilindungi oleh ETFE hollow core dengan compound khusus, diatur hingga 3 lapisan untuk kekuatan dan fleksibilitas maksimal.
Bagaimana Sistem Selubung (Sheath) Dibangun?
Kabel memiliki sistem selubung tiga lapis:
Inner sheath: PCP berwarna kuning
Anti-torsion braid: Tenunan poliester yang memberikan kekuatan tinggi
Outer sheath: Rubber compound berbasis PCP, tahan abrasi dan sobek, juga berwarna kuning
Struktur ini memberikan kombinasi fleksibilitas tinggi dan kekuatan mekanik optimal.
Apa Spesifikasi Listrik dan Mekanik Kabel (N)SHTOEU?
Parameter Tegangan dan Listrik
Parameter | Nilai |
|---|---|
Tegangan nominal | 0,6/1 kV |
Tegangan operasi maks AC | 0,7/1,2 kV |
Tegangan operasi maks DC | 0,9/1,8 kV |
Tegangan uji AC | 3,5 kV (5 menit) |
Kapasitas arus nominal | Sesuai DIN VDE 0298-4 |
Daya Hantar Arus dan Tegangan Singkat
Kapasitas arus nominal tergantung ukuran konduktor dan aplikasi, mulai dari 162 A hingga 620 A untuk ukuran terbesar. Tegangan singkat konduktor mencapai 5,01 hingga 42,9 kA.
Parameter Mekanik
Beban tarik maksimum konduktor: 30 N/mm²
Torsional stress: ± 50°/m
Radius minimal saat bebas bergerak: sesuai DIN VDE 0298 part 3
Kecepatan operasi gantry: tanpa batas, disarankan konsultasi untuk >240 m/min
Kecepatan operasi trolley (festoon): hingga 240 m/min
Ketahanan Lingkungan dan Kimia
Tahan minyak (DIN EN 60811-404)
Tahan ozon, UV, dan kelembaban
Tahan air jangka panjang
Suhu konduktor maksimum: 90°C
Suhu hubung singkat maksimum: 250°C
Suhu operasi fleksibel: -35°C hingga +80°C
Bagaimana Kabel (N)SHTOEU Digunakan di Lapangan?
Apa Aplikasi Utama Kabel Ini?
Kabel (N)SHTOEU dirancang untuk E-RTG, yaitu gantry crane yang digerakkan dengan listrik dan memiliki operasi reeling untuk suplai daya dan transmisi data. Kabel ini juga cocok untuk:
Port container dan terminal logistik
Sistem automatisasi pelabuhan
Aplikasi industri berat yang membutuhkan kabel fleksibel dan tahan tekanan mekanik tinggi
Studi Kasus di Indonesia
Di Pelabuhan Tanjung Priok, kabel (N)SHTOEU digunakan untuk menghubungkan E-RTG dengan sistem kontrol pusat. Hasilnya:
Pengurangan downtime hingga 20%
Transmisi data tanpa gangguan selama 6 bulan operasi penuh
Umur kabel meningkat berkat ketahanan mekanik dan UV
FAQ: Pertanyaan Umum tentang Kabel (N)SHTOEU
Apa perbedaan (N)SHTOEU-J dan (N)SHTOEU-O?
J: Kabel power 3-core dengan konduktor earth terbagi tiga
O: Kabel dengan tambahan fiber optik, konduktor earth terbagi dua
Bisakah kabel ini dipasang sendiri untuk fiber optik?
Tidak disarankan. Persiapan fiber optik membutuhkan keterampilan khusus dan alat canggih. Disarankan menggunakan layanan factory assembly dari pabrikan.
Berapa radius minimal saat kabel diputar?
Sesuai DIN VDE 0298 part 3
Untuk perubahan arah tipe S: jarak minimum 20x diameter kabel
Apakah kabel ini tahan cuaca ekstrem di Indonesia?
Ya. Kabel ini tahan panas, hujan, UV, ozon, dan kelembaban, cocok untuk kondisi tropis.
Berapa umur pakai kabel di operasi E-RTG?
Jika dipasang sesuai spesifikasi, kabel dapat bertahan lebih dari 5 tahun pada operasi penuh.
Bagaimana Cara Memasang Kabel dengan Aman?
Konsultasikan ke pabrikan untuk ukuran kabel dan dimensi koneksi
Gunakan roller dan guide untuk mengurangi tekanan mekanik saat reeling
Pastikan radius bending dan torsional stress tidak melebihi batas
Periksa integritas fiber optik sebelum dan setelah instalasi
Lakukan pengujian tegangan dan arus setelah pemasangan
Mengapa Memilih (N)SHTOEU untuk E-RTG?
Fleksibel dan tahan tekanan mekanik tinggi
Tahan kondisi lingkungan ekstrem
Integrasi fiber optik untuk transmisi data andal
Standar internasional: DIN VDE 0250-814, VDE, GOST-R
Pilihan terbaik untuk pelabuhan dan industri berat di Indonesia
Hubungi kami sekarang untuk konsultasi teknis dan penawaran khusus sesuai kebutuhan E-RTG atau proyek industri Anda.
