(N)SHTOEU Kabel Reeling Fleksibel Tegangan Rendah 600/1000V untuk Crane, Hoist, Lift & Alat Bergerak Tahan Torsi, Tegangan, Minyak & Cuaca Ekstrem

(N)SHTOEU

APLIKASI
Kabel fleksibel tegangan rendah ini dirancang untuk aplikasi suplai daya yang mengalami stres mekanis tinggi. Kabel ini sangat cocok digunakan pada gulungan kabel, derek, lift, mesin portabel, motor traksi, peralatan pertanian, serta aplikasi gulungan monospiral, di mana terjadi penggulungan dan pelepasan kabel secara sering. Dirancang khusus untuk operasi yang melibatkan regangan tarik, stres torsi, dan panduan kabel paksa secara bersamaan, kabel ini ideal untuk aplikasi berat seperti derek Electrified Rubber Tyred Gantry (ERTG). Kabel ini dapat digunakan dalam kondisi kering maupun basah, di luar ruangan, serta di area yang berminyak. Selain itu, anyaman tekstil ditanam di antara selubung dalam dan luar untuk meningkatkan daya tahan dan performa kabel.

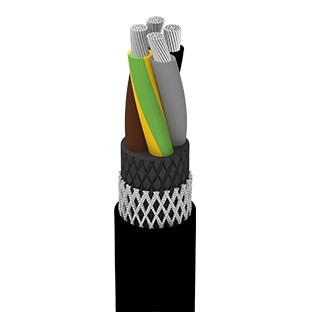

STRUKTUR KABEL

KONDUKTOR: Kawat tembaga telanjang, terpilin, kelas 5, dianil elektrolitik
ISOLASI: Senyawa elastomerik cross-linked tipe 3GI3 (VDE 0207 – Bagian 20)
TATA LETAK KONDUKTOR: Desain tiga inti, dengan konduktor bumi terpisah di celah antar inti, dililit dengan arah kiri. Pita khusus diterapkan di atas bundel inti.
SELUBUNG DALAM: Senyawa karet khusus tipe 5GM3 (VDE 0207 – Bagian 21)
PENGUATAN: Anyaman tekstil antitorsi yang tertanam pada selubung
SELUBUNG LUAR: Senyawa karet khusus tipe 5GM5 (VDE 0207 – Bagian 21)

STANDAR & KARAKTERISTIK UTAMA

KONSTRUKSI: Berdasarkan VDE 0250-814
PERSYARATAN UMUM: VDE 0250-1
PEDOMAN PENGGUNAAN: VDE 0298-3, VDE 0298-4
UJI LISTRIK: VDE 0472-501, 502, 503, 508
UJI NON-LISTRIK: VDE 0472-401, 402, 602, 303, 615
RESISTANSI KONDUKTOR: VDE 0295, IEC 60228
TIDAK MUDAH TERBAKAR: IEC 60332-1-2, VDE 0482-332-1-2
TOLERANSI MINYAK: VDE 0473-811-404, EN 60811-404

KARAKTERISTIK OPERASIONAL

TEGANGAN TERNYATA: 600/1000 V (U0/U)
TEGANGAN UJI AC: 3,5 kV
TEMPERATUR OPERASI: -40°C hingga +90°C
TEMPERATUR MAKS KONDUKTOR: 90°C
TEMPERATUR KONDUKTOR SAAT HUBUNG SINGKAT: 250°C (maks. 5 detik)
TEMPERATUR MIN. INSTALASI: -15°C
JARI-JARI LEBIH MINIMUM: VDE 0298-3
KAPASITAS ARUS: VDE 0298-4
BEBAN TARIK MAKSIMUM KONDUKTOR: 15 N/mm²
STRES TORSI: ± 50 °/m
KECEPATAN PERJALANAN: Maks. 240 m/menit

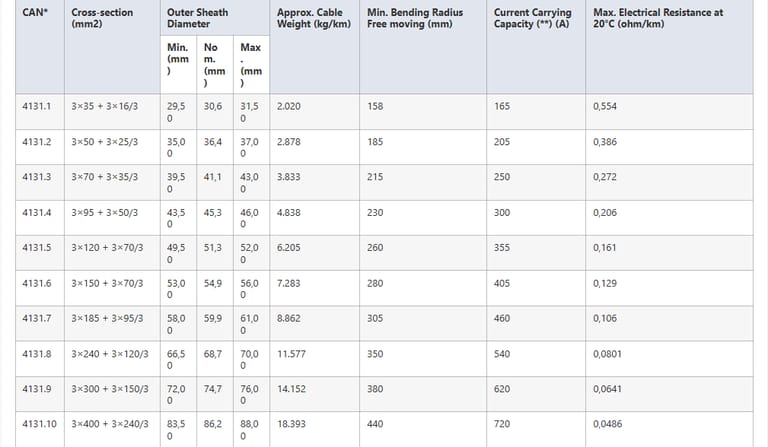

SPESIFIKASI TEKNIS

Industri modern, terutama di bidang logistik, pertambangan, pelabuhan, dan manufaktur, semakin membutuhkan solusi kabel yang fleksibel, tahan lama, dan mampu menghadapi kondisi mekanis ekstrem. Salah satu kabel yang banyak digunakan untuk memenuhi kebutuhan ini adalah (N)SHTOEU Kabel Reeling Fleksibel Tegangan Rendah 600/1000V.

Apa itu (N)SHTOEU Kabel Reeling Fleksibel dan Apa Keunggulannya?

(N)SHTOEU adalah kabel fleksibel tegangan rendah yang dirancang untuk aplikasi dengan tekanan mekanis tinggi, termasuk:

Crane listrik dan Electrified Rubber Tyred Gantry (ERTG)
Hoist dan lift industri
Mesin bergerak portabel dan traktor listrik
Aplikasi reeling monospiral

Kabel ini dibuat khusus untuk kondisi di mana terjadi tarikan, torsi, dan perubahan arah gerakan secara bersamaan, serta penggulungan dan pelepasan kabel berulang. Keunggulannya mencakup:

Tahan terhadap torsi dan tegangan mekanis tinggi
Ketahanan terhadap minyak, cuaca ekstrem, dan kondisi basah atau kering
Daya tahan tinggi melalui lapisan tenun tekstil anti-torsi di antara selubung dalam dan luar

Bagaimana Struktur Kabel (N)SHTOEU Dibangun?

Struktur kabel memengaruhi performa dan daya tahannya. Berikut penjelasan lengkapnya:

Konduktor Kabel Bagaimana Terbuat?

Terbuat dari tembaga polos terpilin, kelas 5, sesuai standar IEC 60228
Memberikan konduktivitas tinggi dan fleksibilitas untuk aplikasi reeling

Bagaimana Isolasi dan Susunan Inti Kabel?

Isolasi: 3GI3 cross-linked elastomeric compound, sesuai VDE 0207 Part 20
Susunan inti: Tiga inti, dengan konduktor tanah terpisah di sela-sela, dililit dengan arah kiri
Tapes Khusus: Membungkus inti untuk stabilitas mekanis

Apa Fungsi Selubung Dalam dan Luar?

Selubung dalam: 5GM3 rubber compound khusus, melindungi inti kabel dari gesekan internal
Selubung luar: 5GM5 rubber compound khusus, tahan terhadap minyak, ozon, dan cuaca ekstrem
Reinforcement: Tenunan tekstil anti-torsi untuk meningkatkan kekuatan mekanis

Standar Apa yang Diterapkan pada Kabel Ini?

Kabel ini dibuat sesuai dengan standar Jerman VDE dan internasional untuk memastikan keamanan dan daya tahan:

Aspek	Standar
Konstruksi	VDE 0250-814
Persyaratan Umum	VDE 0250-1
Panduan Penggunaan	VDE 0298-3, VDE 0298-4
Uji Listrik	VDE 0472-501, 502, 503, 508
Uji Non-Listrik	VDE 0472-401, 402, 602, 303, 615
Resistansi Konduktor	VDE 0295, IEC 60228
Tahan Api	IEC 60332-1-2, VDE 0482-332-1-2
Tahan Minyak	VDE 0473-811-404, EN 60811-404

Di Mana Kabel Ini Biasanya Digunakan?

Apakah (N)SHTOEU Cocok untuk Crane dan Hoist?

Ya, kabel ini dirancang khusus untuk Crane ERTG, gantry crane, dan hoist industri, terutama ketika terjadi gerakan cepat, putaran, dan tarik-menarik simultan.

Bisakah Digunakan untuk Lift dan Mesin Bergerak Portabel?

Kabel fleksibel ini ideal untuk lift industri, mesin pertanian, dan motor traksi, karena mampu menghadapi kondisi lembap, berminyak, dan suhu ekstrem.

Bagaimana Kinerjanya di Lingkungan Ekstrem?

Minyak & zat kimia: Selubung 5GM5 tahan terhadap kontak minyak dan solvent
Cuaca & outdoor: Anti-UV dan tahan ozon
Torsi & tegangan: Tenunan tekstil anti-torsi memastikan kabel tidak mudah rusak

Bagaimana Cara Memasang Kabel Reeling Ini dengan Aman?

Pastikan radius lentur minimum sesuai tabel teknis.
Gunakan reel yang sesuai untuk model kabel dan kecepatan operasi.
Hindari tarikan mendadak pada konduktor saat pemasangan.
Pastikan kabel tidak terkena suhu di atas 90°C.
Rutin lakukan inspeksi visual terhadap selubung luar dan tanda aus.

FAQ: Pertanyaan Umum tentang Kabel (N)SHTOEU

Apakah Kabel Ini Bisa Digunakan untuk Outdoor dan Kondisi Basah?

Ya, kabel ini tahan air dan minyak, cocok untuk lingkungan basah, lembap, dan outdoor.

Apa Perbedaan (N)SHTOEU dengan Kabel Reeling Lain?

(N)SHTOEU memiliki tenunan anti-torsi dan selubung khusus untuk tahanan mekanis tinggi
Kabel reeling standar biasanya tidak tahan torsi dan tegangan simultan

Bagaimana Cara Memilih Ukuran Kabel yang Tepat?

Tentukan kapasitas arus dan tegangan sistem
Pertimbangkan radius lentur dan beban mekanis
Pilih model dari tabel spesifikasi yang sesuai kebutuhan

Berapa Umur Kabel dalam Kondisi Ekstrem?

Dengan perawatan rutin dan penggunaan sesuai spesifikasi:

Crane dan hoist: 5–7 tahun
Lift dan mesin portabel: 7–10 tahun

Apakah Kabel Ini Bisa Digulung di Reel Monospiral?

Ya, kabel ini dirancang khusus untuk reeling monospiral, dengan torsi ±50°/m dan kecepatan hingga 240 m/menit

Kesimpulan

(N)SHTOEU Kabel Reeling Fleksibel Tegangan Rendah 600/1000V adalah solusi ideal untuk aplikasi industri yang membutuhkan fleksibilitas tinggi, ketahanan mekanis, dan ketahanan terhadap kondisi ekstrem. Pemilihan model harus disesuaikan dengan kapasitas arus, radius lentur, dan lingkungan operasional.

Untuk pemasangan dan pemeliharaan:

Gunakan reel sesuai kapasitas kabel
Lakukan inspeksi rutin
Jangan melebihi suhu operasi maksimum

Jika Anda ingin mengurangi downtime peralatan dan meningkatkan umur kabel, (N)SHTOEU adalah pilihan yang tepat.

Hubungi distributor resmi di Indonesia untuk konsultasi model kabel (N)SHTOEU yang sesuai kebutuhan industri Anda.
