(N)GRDGOEU Kabel Listrik Tegangan Rendah Fleksibel untuk Sistem Festoon Tahan Tekanan Mekanis Tinggi dan Sering Dililit

(N)GRDGOEU Kabel Bulat Tegangan Rendah untuk Aplikasi Festoon

Aplikasi
Kabel daya dan kontrol tegangan rendah yang fleksibel, digunakan pada sistem festoon dan untuk menghubungkan bagian bergerak pada mesin, peralatan penanganan material, dan sebagainya. Cocok untuk aplikasi dengan tekanan mekanis tinggi dan sering mengalami pembengkokan selama operasi.

Data Global

Penamaan Tipe: (N)GRDGOEU-J/-O
Standar: Berdasarkan DIN VDE 0250-814
Sertifikasi / Persetujuan: VDE Reg. Nr. 7841; GOST-R

Fitur Desain

Konduktor: Tembaga elektrolitik polos, tersusun rapat, kelas fleksibilitas 5
Isolasi: Kompon khusus berkualitas tinggi berbasis EPR (minimal GI3); karakteristik mekanik dan listrik yang ditingkatkan
Identifikasi Inti: Isolasi berwarna terang dengan nomor cetak hitam untuk kabel daya dan kontrol; konduktor bumi hijau/kuning (sesuai DIN VDE 0293)
Pelindung Individu: Anyaman dari kawat tembaga timah, impedansi transfer dioptimalkan pada 30 MHz. Penutup permukaan: minimal 60% untuk inti terlindung individual; minimal 80% untuk pasangan terlindung dan terpilin
Susunan Inti: Disusun maksimal 3 lapisan
Selubung Dalam: Material dasar EPR, komponen karet GM1b, warna hitam
Selubung Luar: Kompon khusus berkualitas tinggi (minimal 5GM3) berbasis PCP, warna hitam

Parameter Listrik

Tegangan nominal: 0,6/1 kV (600/1000V)
Tegangan operasi maksimum AC: 0,7/1,2 kV
Tegangan operasi maksimum DC: 0,9/1,8 kV
Tegangan uji AC: 3,5 kV (5 menit)
Kapasitas arus: Sesuai DIN VDE 0298-4
- Inti tunggal, tabel 15 kolom 2
- Multicore, tabel 15 kolom 4

Parameter Kimia

Tahan terhadap minyak: Sesuai DIN EN 60811-404 dan DIN VDE 0473-811-404, paragraf 10
Tahan cuaca: Bisa digunakan di dalam dan luar ruangan, tahan ozon, UV, dan kelembaban

Parameter Termal

Suhu maksimum pada konduktor: 90 °C
Suhu maksimum hubung singkat konduktor: 250 °C
Suhu lingkungan untuk instalasi tetap: min -50 °C; max +80 °C
Suhu lingkungan untuk operasi fleksibel penuh: min -35 °C; max +80 °C

Parameter Mekanik

Beban tarik maksimum pada konduktor: 15 N/mm²
Tegangan puntir: ± 25 °/m
Radius minimum saat membengkok: Sesuai DIN VDE 0298 bagian 3
Jarak minimum dengan perubahan arah tipe-S: 20 x D
Kecepatan gerak:
- Troli (sistem festoon): hingga 240 m/menit (disarankan berkonsultasi dengan produsen untuk kecepatan >240 m/menit)
- Operasi penggulungan: 60 m/menit
Uji tambahan: Uji pembengkokan

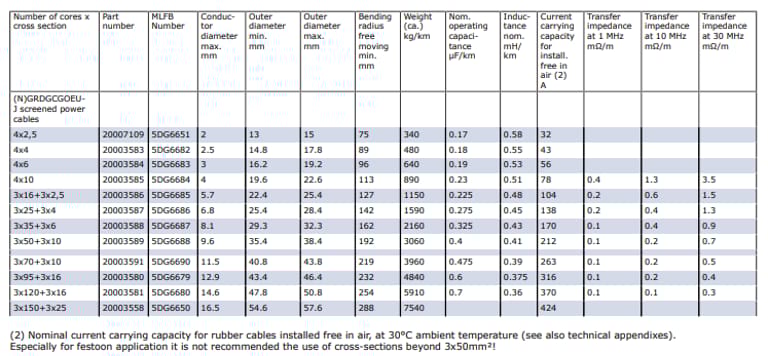

Tabel Data Teknis (Contoh)

Di dunia industri modern, kebutuhan akan kabel listrik fleksibel yang tahan tekanan mekanis tinggi semakin meningkat, terutama untuk aplikasi pada sistem festoon. Salah satu solusi terbaik adalah (N)GRDGOEU, kabel tegangan rendah yang dirancang untuk operasi fleksibel dengan frekuensi lilitan tinggi dan kondisi mekanis ekstrem.

Apa Struktur dan Bahan Penyusun (N)GRDGOEU?

(N)GRDGOEU adalah kabel bundar fleksibel untuk aplikasi festoon dan penghubung bagian bergerak dari mesin atau peralatan material handling. Struktur dan bahan kabel ini dirancang untuk menjamin ketahanan mekanis dan kelistrikan:

Konduktor: Tembaga elektrolitik telanjang, stranded halus, kelas 5, memberikan fleksibilitas tinggi dan konduktivitas optimal.
Isolasi inti kabel: Senyawa EPR khusus (minimal GI3) dengan karakteristik mekanis dan listrik yang meningkat.
Identifikasi inti: Isolasi berwarna terang dengan nomor dicetak hitam untuk kabel daya dan kontrol; konduktor tanah berwarna hijau/kuning sesuai DIN VDE 0293.
Layar individu: Braid tembaga timah dengan impedansi transfer optimal di 30 MHz; penutup minimal 60% untuk inti individu dan 80% untuk pasangan yang dipilin serta dilindungi.
Susunan inti: Maksimal 3 lapisan.
Selubung dalam: Bahan dasar EPR, Rubber compound GM1b, warna hitam.
Selubung luar: Senyawa khusus berkualitas tinggi 5GM3, berbasis PCP, warna hitam, tahan aus, ozon, UV, dan kelembapan.

Desain ini memastikan kabel tetap fleksibel, kuat secara mekanis, dan aman secara elektrik meski sering digulung dan diregangkan di sistem festoon.

Bagaimana (N)GRDGOEU Digunakan dalam Sistem Festoon?

Sistem festoon digunakan untuk menyediakan pasokan daya dan kontrol ke peralatan bergerak, seperti crane, trolley, dan mesin pengangkat material. (N)GRDGOEU unggul dalam:

Tahanan terhadap tekanan mekanis tinggi: Cocok untuk area industri dengan frekuensi lilitan tinggi dan pergerakan berulang.
Konektivitas fleksibel: Dapat menghubungkan bagian bergerak mesin tanpa risiko kerusakan pada inti kabel.
Keamanan listrik: Layar tembaga timah dan isolasi berkualitas tinggi mengurangi interferensi elektromagnetik dan meningkatkan keselamatan operasi.

Contoh kasus di Indonesia:
Di pelabuhan besar di Surabaya, (N)GRDGOEU digunakan pada trolley crane yang bergerak terus-menerus sepanjang dermaga. Kabel ini mampu bertahan lebih dari 5 tahun operasi harian, jauh melebihi kabel konvensional yang biasanya cepat aus akibat gesekan dan lilitan berulang.

Bagaimana Cara Instalasi (N)GRDGOEU yang Benar?

Periksa jalur kabel: Pastikan jalur bebas dari tajam, tepi kasar, dan halangan.
Gunakan trolley/festoon sesuai kapasitas: Jangan melebihi kecepatan maksimum 240 m/menit.
Pertahankan radius kelengkungan minimum: Hindari kerusakan konduktor akibat lilitan terlalu rapat.
Periksa layar dan isolasi: Pastikan tidak ada robekan atau kerusakan sebelum operasi.
Gunakan sistem pengikat fleksibel: Untuk menghindari tekanan berlebih di titik lilitan.

CTA Profesional: Untuk pemasangan skala besar, konsultasikan dengan produsen atau distributor resmi (N)GRDGOEU agar pemilihan ukuran, tipe, dan metode instalasi optimal.

FAQ (Pertanyaan yang Sering Diajukan)

Apa perbedaan (N)GRDGOEU-J dan (N)GRDGOEU-O?

(N)GRDGOEU-J: Kabel daya dan kontrol multi-core dengan inti tanah terpisah, cocok untuk sistem yang membutuhkan distribusi arus tinggi dan perlindungan lebih.
(N)GRDGOEU-O: Kabel bus untuk distribusi sinyal dan daya rendah, lebih sederhana tetapi tetap fleksibel.

Apakah kabel ini tahan terhadap minyak dan ozon?

Ya, (N)GRDGOEU tahan terhadap minyak, ozon, UV, kelembapan, dan kondisi outdoor ekstrem, sesuai standar DIN EN 60811-404 dan DIN VDE 0473-811-404.

Dapatkah digunakan untuk operasi gulung vertikal (vertical reeling)?

Kabel ini dirancang untuk lilitan horizontal pada sistem festoon; untuk lilitan vertikal, sebaiknya konsultasikan dengan produsen terkait radius kelengkungan dan kecepatan operasi.

Berapa umur pakai kabel ini dalam kondisi industri berat?

Berdasarkan studi kasus di Indonesia, kabel ini dapat bertahan 5–7 tahun pada penggunaan festoon harian intensif, jauh lebih lama dibanding kabel PVC standar.

Bagaimana perbandingan kapasitas arus untuk berbagai ukuran inti?

Inti x Penampang	Kapasitas Arus (A)
1x25	138
3x50+3x25/3	212
4x35	170
5x16	104

Studi Kasus: Penggunaan (N)GRDGOEU di Pelabuhan Indonesia

Di Pelabuhan Tanjung Priok, kabel (N)GRDGOEU digunakan untuk trolley crane yang melayani bongkar muat kontainer. Kondisi:

Kecepatan operasi hingga 220 m/menit
Sering digulung dan ditarik di sistem festoon sepanjang 100 m
Lingkungan lembap dan terpapar sinar matahari langsung

Hasil: Kabel tetap fleksibel dan aman, tanpa gangguan listrik, dan minimal perawatan rutin.

Kesimpulan

Kabel (N)GRDGOEU adalah solusi terbaik untuk sistem festoon dan aplikasi industri bergerak yang membutuhkan:

Fleksibilitas tinggi
Tahan tekanan mekanis ekstrem
Isolasi dan layar berkualitas tinggi
Operasi di lingkungan indoor/outdoor dengan aman

CTA: Jika Anda sedang mencari kabel untuk sistem festoon, trolley, atau peralatan industri bergerak, hubungi distributor resmi (N)GRDGOEU di Indonesia untuk konsultasi pemilihan tipe, ukuran, dan instalasi.
