(N)GRDGCGOEU Kabel Listrik Bulat Listrik Rendah Tersaring untuk Sistem Festoon Fleksibel, Tahan Tekanan Mekanik, Anti-Interferensi
(N)GRDGCGOEU Kabel Bulat Listrik Tegangan Rendah dengan Pelindung untuk Aplikasi Festoon
Aplikasi
Digunakan pada sistem festoon, misalnya pada crane gantry, crane hall gantry, peralatan penanganan material rak, sistem transportasi, atau mesin perkakas.
Sangat cocok digunakan ketika kabel daya dapat menimbulkan interferensi atau gangguan pada kabel data, atau ketika nilai emisi maksimum menurut EN 55011/55022 harus dicapai.
Kabel ini dirancang untuk menahan tegangan mekanis tinggi dan sering dibengkokkan. Juga cocok digunakan sebagai kabel pasokan daya motor fleksibel.
Penunjukan Tipe
(N)GRDGCGOEU-J
Standar
Berdasarkan DIN VDE 0250-814
Sertifikasi / Persetujuan
VDE Reg. Nr. 7841; GOST-R
Catatan Instalasi
Kerusakan eksternal dapat menyebabkan arus hubung singkat antara konduktor fase dan pelindung atau antara konduktor fase dan konduktor proteksi. Dalam kasus tersebut, hanya penampang pelindung atau konduktor proteksi yang membawa arus gangguan. Resistansi efektif pelindung atau konduktor proteksi bergantung pada jarak antara titik gangguan dan sambungan ke tanah.
Khusus untuk aplikasi festoon, tidak disarankan menggunakan penampang lebih dari 3x50 mm².
Fitur Desain
Konduktor: Tembaga elektrolitik telanjang, terpilin halus, kelas 5. Konduktor bumi terbuat dari tembaga timah, sangat halus, kelas FS (lebih baik dari kelas 5).
Isolasi: Senyawa khusus kualitas tinggi berbasis EPR (minimal GI3); karakteristik mekanik dan listrik ditingkatkan.
Identifikasi inti: Isolasi berwarna terang dengan nomor dicetak hitam untuk kabel daya dan kontrol, konduktor bumi hijau/kuning.
Susunan inti: Hingga 10 mm²: desain 4 inti; dari 16 mm²: tiga konduktor utama, konduktor bumi dibagi menjadi tiga bagian dan ditempatkan di sela-sela.
Selubung dalam: Bahan dasar EPR, tipe senyawa GM1b, warna: hitam.
Pelindung di atas selubung dalam: Braiding tembaga timah, penutup permukaan >80%, impedansi transfer <100 mΩ/m pada ≤30 MHz.
Selubung luar: Bahan dasar PCP, senyawa karet 5GM3, warna: hitam.
Parameter Listrik
Tegangan nominal: 0,6/1 kV (600/1000 V)
Tegangan operasi maksimal AC: 0,7/1,2 kV
Tegangan operasi maksimal DC: 0,9/1,8 kV
Tegangan uji AC: 5 kV (5 menit)
Tegangan puncak: 2400 V
Tegangan AC maksimal untuk sambungan pada inverter: 690 V
EMC: Aplikasi utama berkat desain kabel khusus
Kapasitas arus: Menurut DIN VDE 0298-4
Parameter Kimia
Tahan minyak: Menurut DIN EN 60811-404 dan DIN VDE 0473-811-404, paragraf 10
Ketahanan cuaca: Dapat digunakan di dalam dan luar ruangan tanpa batas, tahan ozon, UV, dan kelembaban
Parameter Termal
Suhu konduktor maksimal: 90 °C
Suhu hubung singkat konduktor maksimal: 250 °C
Suhu lingkungan untuk instalasi tetap: min -50 °C; max +80 °C
Suhu lingkungan untuk operasi fleksibel penuh: min -35 °C; max +80 °C
Parameter Mekanik
Beban tarik maksimal pada konduktor: 15 N/mm²
Tegangan torsi: Tidak diperbolehkan
Radius lentur minimal: Menurut DIN VDE 0298 bagian 3
Kecepatan pergerakan – Troli (sistem festoon): hingga 240 m/menit
Catatan: operasi tanpa gangguan dipengaruhi oleh beberapa faktor (misalnya ruang, berat kabel, panjang loop, jumlah pembawa bermotor). Disarankan berkonsultasi dengan produsen kabel untuk kecepatan melebihi 240 m/menit.Uji tambahan: Uji lentur

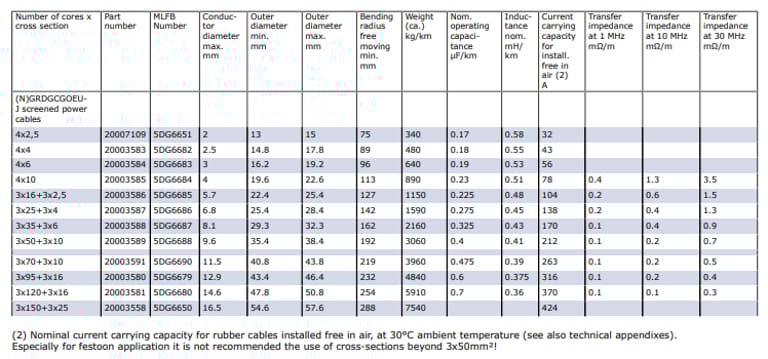

Spesifikasi Teknis Kabel (Contoh)
Dalam dunia industri modern, sistem festoon pada crane, peralatan material handling, dan mesin otomatis memerlukan kabel listrik yang tidak hanya fleksibel, tetapi juga tahan terhadap tekanan mekanis tinggi dan gangguan elektromagnetik (EMC). Salah satu solusi unggulan adalah (N)GRDGCGOEU Low Voltage Screened Round Cable.
Apa Struktur dan Bahan Penyusun Kabel (N)GRDGCGOEU?
Kabel (N)GRDGCGOEU dirancang untuk performa maksimal pada kondisi mekanis dan elektromagnetik yang menantang. Struktur kabel ini terdiri dari beberapa lapisan:
1. Konduktor
Bahan: Tembaga elektrolitik polos, terpilin halus (class 5), memberikan fleksibilitas tinggi.
Konduktor Bumi: Tembaga timah ultra halus, class FS, lebih baik dari class 5 untuk keamanan dan daya hantar arus gangguan.
2. Isolasi
Bahan: Senyawa khusus EPR (Ethylene Propylene Rubber) kualitas tinggi, setara GI3.
Kelebihan: Karakteristik mekanik dan listrik superior, tahan terhadap tekukan dan tekanan mekanis.
3. Susunan Inti
Hingga 10 mm²: 4 inti (3 fase + 1 bumi)
16 mm² ke atas: 3 konduktor utama, konduktor bumi dibagi tiga dan ditempatkan di antaranya untuk optimalisasi ruang dan fleksibilitas.
4. Selubung Dalam
Bahan: EPR, tipe GM1b, warna hitam
Fungsi: Melindungi inti dari gesekan internal dan memberikan isolasi tambahan.
5. Screen/Braiding
Bahan: Tembaga timah, menutupi >80% permukaan, impedansi transfer <100 mΩ/m pada ≤30 MHz
Fungsi: Mengurangi gangguan elektromagnetik pada kabel data atau sistem sensitif lain (EMC rendah)
6. Selubung Luar
Bahan: PCP Rubber compound 5GM3, warna hitam
Fungsi: Tahan aus, tahan cuaca, ozon, UV, dan kelembapan; memberikan perlindungan mekanik utama.
Dimana Kabel (N)GRDGCGOEU Digunakan di Industri?
Kabel ini ideal untuk aplikasi dengan pergerakan cepat dan beban mekanis tinggi, seperti:
Sistem Festoon pada gantry crane dan hall gantry crane
Peralatan material handling di gudang dan pabrik
Sistem transportasi internal
Mesin perkakas dan peralatan industri bergerak
Sumber daya motor fleksibel di lokasi industri yang menuntut EMC rendah
Apa Perbedaan Kabel (N)GRDGCGOEU dengan Kabel Lainnya?
Fitur | (N)GRDGCGOEU | Kabel Listrik Standar |
|---|---|---|
Tahan Tekanan Mekanis | Tinggi | Sedang |
EMC | Rendah (<100 mΩ/m) | Tinggi |
Fleksibilitas | Tinggi | Terbatas |
Sertifikasi | VDE 7841, GOST-R | Tidak selalu ada |
Kecepatan Travel Trolley | Hingga 240 m/min | <150 m/min |
Penggunaan Outdoor | Sangat baik | Terbatas |
Tahan Ozon, UV, Oli | Ya | Tidak selalu |
Bagaimana Cara Memilih Kabel yang Tepat untuk Sistem Festoon?
Pertimbangkan Kecepatan Travel Trolley:
Kabel (N)GRDGCGOEU mendukung hingga 240 m/min. Untuk kecepatan lebih tinggi, konsultasikan pabrikan.Evaluasi Beban Mekanis:
Untuk aplikasi dengan frequent bending, kabel ini lebih tahan lama dibanding kabel standar.Pertimbangkan EMC dan Gangguan Data:
Jika sistem sensitif terhadap interferensi, pilih kabel berscreen seperti (N)GRDGCGOEU.Pilih Ukuran Cross-Section Sesuai Daya:
Jangan melebihi 3x50 mm² untuk aplikasi festoon agar tidak merusak fleksibilitas dan memperpanjang umur kabel.
Apa Tips Instalasi Kabel (N)GRDGCGOEU?
Hindari torsi (torsional stress) pada kabel karena dapat merusak konduktor.
Pastikan radius tekuk minimum sesuai standar DIN VDE 0298-3.
Gunakan sistem pengikat dan loop yang tepat agar kabel bergerak bebas tanpa gesekan.
Lakukan grounding pada screen sesuai jarak antar titik ground untuk keamanan arus gangguan.
Untuk penggunaan di luar ruangan, periksa paparan UV dan kelembapan, meskipun kabel ini telah tahan terhadap cuaca ekstrem.
FAQ
1. Apakah kabel (N)GRDGCGOEU bisa digunakan di luar ruangan?
Ya, kabel ini tahan UV, ozon, kelembapan, dan cuaca ekstrem.
2. Bagaimana cara membandingkan (N)GRDGCGOEU dengan kabel biasa?
Kabel ini memiliki fleksibilitas tinggi, EMC rendah, dan kecepatan travel trolley hingga 240 m/min, sementara kabel biasa memiliki batas lebih rendah.
3. Apakah kabel ini bisa menahan oli atau bahan kimia industri?
Ya, sesuai DIN EN 60811-404, kabel tahan terhadap minyak dan zat kimia ringan.
4. Bagaimana dengan umur pakai kabel di aplikasi festoon?
Dengan pemilihan radius tekuk yang tepat dan instalasi sesuai standar, kabel dapat bertahan bertahun-tahun bahkan pada pergerakan frekuensi tinggi.
5. Apa keunggulan utama kabel berscreen ini?
Mengurangi gangguan elektromagnetik (EMC rendah) dan memberikan keamanan tambahan pada sistem listrik sensitif.
Konsultasikan kecepatan travel dan panjang loop dengan produsen untuk memastikan performa maksimal.
Gunakan perlengkapan pendukung seperti pengikat dan trolley sesuai spesifikasi untuk meminimalkan gesekan dan keausan.
Untuk pengadaan kabel industri berkualitas tinggi dengan sertifikasi VDE 7841, hubungi distributor resmi atau produsen kabel lokal di Indonesia.
