(N)3GHSSYCY Kabel Fleksibel Tegangan Menengah 8.7/15kV & 12/20kV untuk Tambang Bawah Tanah dan Terowongan, Bersertifikasi VDE, PVC YM5
Kabel (N)3GHSSYCY 8.7/15kV dan 12/20kV
APLIKASI
Kabel fleksibel untuk pasokan energi ke peralatan tegangan menengah (MV) dalam aplikasi tunneling dan pertambangan bawah tanah. Cocok digunakan di dalam dan luar ruangan.
KARAKTERISTIK
Tegangan Nominal (Uo/U): 8.7/15kV; 12/20kV
Tegangan Uji: 8.7/15kV: 24kV; 12/20kV: 29kV
Rentang Suhu:
Suhu Maksimum Saat Hub Singkat: +250°C
Suhu Kerja Maksimum pada Konduktor: +90°C
Suhu Lingkungan:Terpasang tetap: -40°C hingga +80°C
Saat Fleksibel: +5°C hingga +80°C
Radius Lengkung Minimum:Terpasang tetap: 6 x diameter total
Saat fleksibel: 10 x diameter total
KONSTRUKSI
Konduktor Fase: Tembaga fleksibel berinti banyak, kelas 5
Isolasi: Kompon karet tipe 3GI3
Lapisan Semi-Konduktif: Pita semi-konduktif di atas konduktor dan lapisan karet semi-konduktif dalam dan luar pada isolasi
Konduktor Pelindung Bumi: Layar kawat tembaga individual
Konduktor Kontrol: Tembaga fleksibel berinti banyak, dilapisi timah, kelas 5
Pengisi Tengah: Kompon karet pada penopang tekstil poliester
Selubung Dalam Pertama: PVC (Polyvinyl Chloride) tipe YM5
Konduktor Pemantau: Kawat tembaga
Selubung Dalam Kedua: PVC (Polyvinyl Chloride) tipe YM5
Pelindung: Anyaman kawat baja di atas selubung dalam kedua
Selubung Luar: PVC (Polyvinyl Chloride) tipe YM5
Warna Selubung: Merah
STANDAR
VDE 0250 Bagian 605, VDE 0295, EN 60228
Tahan Api sesuai IEC/EN 60332-1-2

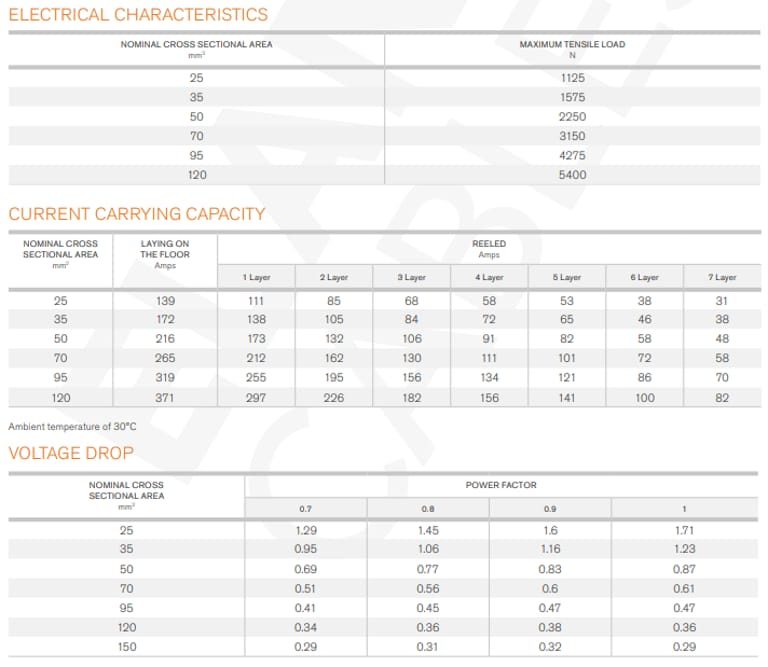

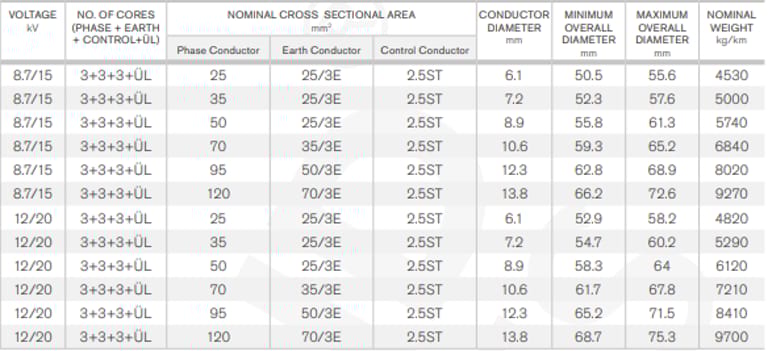

DIMENSI
Kabel fleksibel (N)3GHSSYCY dengan tegangan menengah 8.7/15kV dan 12/20kV menjadi pilihan utama untuk pasokan energi peralatan MV di tambang bawah tanah dan aplikasi terowongan. Bersertifikasi VDE, kabel ini menawarkan kinerja tinggi, tahan lama, dan aman digunakan baik di lingkungan indoor maupun outdoor.
Apa Itu Kabel (N)3GHSSYCY dan Mengapa Digunakan di Tambang?
Kabel (N)3GHSSYCY adalah kabel fleksibel untuk pasokan energi pada peralatan tegangan menengah (MV) seperti pompa, conveyor, dan peralatan berat di tambang bawah tanah atau terowongan. Keunggulan utamanya adalah fleksibilitas tinggi, kemampuan menahan suhu ekstrem, serta proteksi mekanik dan listrik yang baik. Kabel ini dirancang untuk menghadapi kondisi tambang yang menantang seperti kelembapan tinggi, suhu ekstrem, dan gesekan mekanik.
Fitur Utama:
Tegangan kerja: 8.7/15kV & 12/20kV
Sertifikasi: VDE 0250 Part 605, VDE 0295, EN 60228
Sheath PVC tipe YM5 yang tahan api dan tahan aus
Fleksibilitas tinggi untuk penggunaan di ruang terbatas atau peralatan bergerak
Bagaimana Struktur Kabel (N)3GHSSYCY?
Struktur kabel (N)3GHSSYCY dirancang untuk memberikan kombinasi optimal antara daya hantar, proteksi mekanik, dan kemudahan instalasi.
Komponen | Material | Fungsi |
|---|---|---|
Konduktor Fasa | Tembaga fleksibel kelas 5 | Mengalirkan listrik |
Isolasi | Rubber compound tipe 3GI3 | Melindungi konduktor dari korsleting dan tegangan tinggi |
Lapisan Semi-Konduktif | Semi-conductive tape dan lapisan karet | Menjamin distribusi tegangan seragam |
Konduktor Pelindung (Earth) | Tembaga tersaring | Proteksi listrik dan grounding |
Konduktor Kontrol | Tembaga fleksibel berlapis timah | Untuk sistem monitoring atau kontrol |
Filler Tengah | Rubber dengan dukungan tekstil polyester | Menjaga bentuk kabel dan stabilitas mekanik |
Selubung Dalam Pertama & Kedua | PVC YM5 | Proteksi mekanik dan kimia |
Armour | Anyaman kawat baja | Proteksi terhadap tekanan mekanik dan gesekan |
Selubung Luar | PVC YM5 berwarna merah | Proteksi akhir terhadap lingkungan eksternal |
Dimana Kabel (N)3GHSSYCY Digunakan?
Tambang Bawah Tanah
Kabel ini sangat cocok untuk pasokan energi ke:
Peralatan konveyor dan pompa
Mesin bor dan cutter
Sistem ventilasi dan pencahayaan terowongan
Aplikasi Terowongan
Mengalirkan energi ke peralatan pengeboran dan transportasi material
Penggunaan indoor maupun outdoor pada proyek konstruksi terowongan
Kasus Penggunaan di Indonesia
Di tambang batubara di Kalimantan, kabel (N)3GHSSYCY digunakan untuk mengoperasikan conveyor dan pompa air dengan instalasi di area basah dan berdebu. Fleksibilitas kabel memungkinkan pemasangan di ruang sempit terowongan tanpa mengurangi performa listrik.
Bagaimana Kabel Ini Dibandingkan dengan Kabel MV Lainnya?
Kabel | Fleksibilitas | Proteksi Mekanik | Suhu Maksimal | Aplikasi Utama |
|---|---|---|---|---|
(N)3GHSSYCY | Tinggi | Steel wire braid | +250°C | Tambang & terowongan |
Kabel MV Konvensional | Sedang | Tidak selalu ada armour | +90°C | Indoor / jaringan distribusi |
Kabel XLPE MV | Rendah | Tidak fleksibel | +90°C | Instalasi tetap |
Kelebihan (N)3GHSSYCY adalah kombinasi fleksibilitas tinggi, proteksi mekanik, dan ketahanan terhadap suhu ekstrem, membuatnya ideal untuk lingkungan tambang yang keras.
FAQ: Pertanyaan Umum tentang Kabel (N)3GHSSYCY
1. Apa perbedaan kabel 8.7/15kV dan 12/20kV?
Tegangan 12/20kV mampu menahan arus lebih tinggi dan digunakan pada peralatan MV dengan daya lebih besar, sedangkan 8.7/15kV cocok untuk peralatan menengah.
2. Apakah kabel ini cocok untuk outdoor?
Ya, dengan sheath PVC YM5 dan proteksi steel wire braid, kabel tahan cuaca, air, dan abrasi.
3. Bagaimana cara mengetahui kerusakan luar pada kabel?
Kabel dilengkapi monitoring conductor yang memungkinkan deteksi kerusakan tanpa harus membuka sheath.
4. Bisakah kabel ini digulung (reeled) untuk peralatan bergerak?
Ya, kabel fleksibel ini dapat digulung dengan kapasitas reeling tertentu sesuai tabel arus nominal.
5. Apa saja standar yang dimiliki kabel ini?
VDE 0250 Part 605, VDE 0295, EN 60228, dan flame retardant IEC/EN 60332-1-2.
6. Apakah kabel ini tahan terhadap short circuit?
Ya, mampu menahan suhu short circuit hingga +250°C untuk durasi singkat.
Kesimpulan dan
Kabel fleksibel (N)3GHSSYCY 8.7/15kV & 12/20kV adalah solusi ideal untuk pasokan energi di tambang bawah tanah dan terowongan di Indonesia. Kombinasi fleksibilitas tinggi, proteksi mekanik, dan ketahanan suhu ekstrem menjadikannya pilihan aman dan efisien. Untuk instalasi baru atau upgrade jaringan tambang, pertimbangkan (N)3GHSSYCY untuk meningkatkan keamanan, keandalan, dan efisiensi operasional.
Hubungi distributor resmi atau supplier lokal untuk konsultasi spesifikasi dan harga, serta pastikan instalasi dilakukan oleh teknisi bersertifikat.
