(N)3GHSSHCH 3,6/6 kV & 6/10 kV Kabel Fleksibel LSZH untuk Tambang Bawah Tanah dan Terowongan Konduktor Tembaga Kelas 5, Perlindungan Baja, Indoor/Outdoor
(N)3GHSSHCH 3,6/6kV dan 6/10kV
APLIKASI
Kabel fleksibel untuk pasokan energi ke peralatan tegangan menengah (MV) pada aplikasi terowongan dan pertambangan bawah tanah. Tersedia versi selubung Low Smoke Zero Halogen (LSZH). Cocok untuk penggunaan di dalam dan luar ruangan.
KARAKTERISTIK
Tegangan Nominal Uo/U: 3,6/6 kV | 6/10 kV
Tegangan Uji: 3,6/6 kV: 11 kV | 6/10 kV: 17 kV
Suhu Lingkungan:
Tetap: -40°C hingga +80°C
Fleksibel: +5°C hingga +80°C
Radius Lentur Minimum:
Tetap: 6 x diameter keseluruhan
Fleksibel: 10 x diameter keseluruhan
KONSTRUKSI KABEL
Konduktor Fasa: Tembaga kelas 5
Isolasi: Senyawa karet
Lapisan Semi-Konduktif: Pita semi-konduktif di atas konduktor serta lapisan karet semi-konduktif dalam dan luar pada isolasi
Konduktor Tanah Pelindung (PE): Layar tembaga individual
Konduktor Kontrol: Tembaga timah kelas 5
Pengisi Tengah: Senyawa karet pada penopang tekstil poliester
Selubung Dalam Pertama: LSZH (Low Smoke Zero Halogen)
Konduktor Monitoring: Layar kawat tembaga di atas selubung dalam pertama
Selubung Dalam Kedua: LSZH (Low Smoke Zero Halogen)
Pelindung (Armour): Anyaman kawat baja di atas selubung dalam kedua
Selubung Luar: LSZH (Low Smoke Zero Halogen)
Warna Selubung: Hitam
STANDAR
VDE 0250 Bagian 605, VDE 0295, EN 60228
Tahan Api sesuai IEC/EN 60332-1-2
Bebas Halogen sesuai IEC/EN 60754-1/2

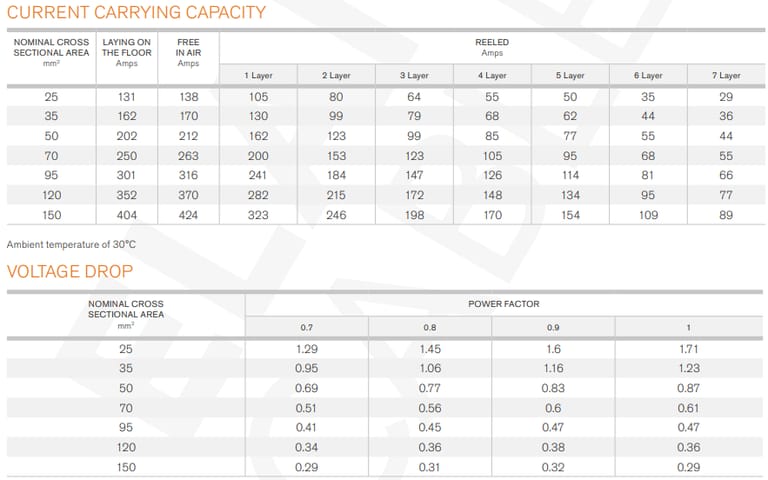

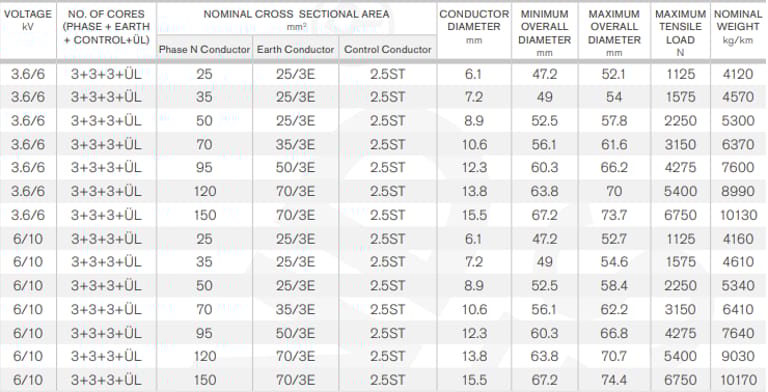

DIMENSI
Mengapa Kabel (N)3GHSSHCH 3,6/6 kV & 6/10 kV Penting untuk Tambang dan Terowongan?
Kabel (N)3GHSSHCH dengan tegangan 3,6/6 kV dan 6/10 kV adalah solusi andalan untuk pasokan energi di lingkungan tambang bawah tanah dan terowongan. Dengan selubung Low Smoke Zero Halogen (LSZH), kabel ini menawarkan keamanan tambahan terhadap kebakaran, meminimalkan asap berbahaya dan gas halogen yang dapat membahayakan pekerja.
Kelebihan lainnya termasuk fleksibilitas tinggi, daya tahan terhadap kondisi indoor maupun outdoor, dan perlindungan baja yang menjamin kabel tetap aman dari tekanan mekanik maupun gangguan eksternal.
Apa Struktur dan Material Kabel (N)3GHSSHCH?
Kabel ini dirancang dengan struktur multi-lapisan yang kompleks untuk memastikan performa tinggi di lingkungan ekstrem:
Komponen | Material / Deskripsi |
|---|---|
Konduktor Fasa | Tembaga Kelas 5, terlindung timah (tinned) |
Isolasi | Rubber compound khusus |
Lapisan Semi-Konduktif | Tape semi-konduktif di konduktor + lapisan semi-konduktif dalam dan luar pada isolasi |
Konduktor Ground (PE) | Layar tembaga individual |
Konduktor Kontrol | Tembaga Kelas 5, terlindung timah |
Filler Tengah | Rubber compound pada penopang tekstil polyester |
Selubung Dalam Pertama | LSZH (Low Smoke Zero Halogen) |
Konduktor Monitoring | Layar kawat tembaga di atas selubung dalam pertama |
Selubung Dalam Kedua | LSZH |
Armour | Anyaman baja di atas selubung dalam kedua |
Selubung Luar | LSZH, warna hitam |
Konstruksi ini memungkinkan kabel menahan tekanan mekanik, fleksibilitas tinggi untuk penggulungan, serta ketahanan terhadap lingkungan lembap atau abrasif di tambang bawah tanah.
Apa Spesifikasi Teknis Kabel (N)3GHSSHCH?
Tegangan dan Pengujian
Tegangan Uo/U: 3,6/6 kV atau 6/10 kV
Tegangan Uji: 3,6/6 kV → 11 kV | 6/10 kV → 17 kV
Suhu Operasional
Fixed: -40°C hingga +80°C
Fleksibel: +5°C hingga +80°C
Radius Lengkung Minimum
Fixed: 6x diameter keseluruhan
Fleksibel: 10x diameter keseluruhan
Standar Internasional
VDE 0250 Part 605, VDE 0295, EN 60228
Flame Retardant: IEC/EN 60332-1-2
Halogen Free: IEC/EN 60754-1/2
Di Mana Kabel (N)3GHSSHCH Digunakan?
Kabel ini ideal untuk:
Tambang bawah tanah dan open-cast mining
Terowongan dan proyek tunneling
Pasokan energi ke peralatan MV seperti conveyor, pompa, dan mesin penggalian
Indoor dan outdoor, termasuk lingkungan lembap atau berdebu
Instalasi fleksibel yang memerlukan penggulungan atau pemindahan berkala
Contoh Kasus di Indonesia:
Di tambang batu bara Kalimantan Timur, kabel (N)3GHSSHCH 6/10 kV digunakan untuk menyuplai energi ke shuttle car dan conveyor di terowongan sepanjang 2 km, mengurangi risiko kebakaran berkat LSZH dan memudahkan pemeliharaan berkat fleksibilitasnya.
Apa Keunggulan Kabel LSZH Dibanding Kabel Konvensional?
Fitur | Kabel LSZH | Kabel PVC Konvensional |
|---|---|---|
Asap saat kebakaran | Rendah | Tinggi |
Gas halogen berbahaya | Nol | Ada |
Fleksibilitas | Tinggi | Sedang |
Perlindungan mekanik | Baja braid | Tidak ada |
Indoor/Outdoor | Ya | Terbatas |
FAQ (Pertanyaan yang Sering Diajukan)
1. Apakah kabel ini bisa digunakan di tambang dengan kondisi lembap dan berdebu?
Ya, kabel (N)3GHSSHCH dirancang untuk lingkungan indoor maupun outdoor, termasuk kondisi lembap dan berdebu. Selubung LSZH dan armor baja melindungi kabel dari kelembaban dan kerusakan mekanik.
2. Bagaimana cara memasang kabel ini dengan aman?
Gunakan radius lengkung minimal (6x diameter untuk fixed, 10x diameter untuk fleksibel)
Pastikan tidak ada tekanan mekanik langsung di atas kabel
Gunakan penyangga atau tray sesuai standar tambang
Hindari penggulungan dengan diameter lebih kecil dari radius minimum
3. Apa perbedaan antara 3,6/6 kV dan 6/10 kV?
Perbedaan utama adalah tegangan nominal, tegangan uji, dan kemampuan menahan arus. 6/10 kV cocok untuk beban lebih tinggi atau jarak suplai yang lebih jauh.
4. Berapa lama umur pakai kabel ini di tambang?
Dengan perawatan dan instalasi yang benar, kabel fleksibel LSZH dapat bertahan 10-15 tahun atau lebih, tergantung intensitas penggunaan dan kondisi lingkungan.
5. Apakah kabel ini aman untuk penggulungan berulang?
Ya, kabel ini dirancang fleksibel dengan radius penggulungan minimum, sehingga dapat digulung berulang kali tanpa merusak konduktor atau isolasi.
Untuk proyek tambang bawah tanah dan terowongan di Indonesia, pilih kabel fleksibel LSZH (N)3GHSSHCH 3,6/6 kV & 6/10 kV untuk keamanan maksimal, performa andal, dan efisiensi operasional. Hubungi distributor resmi kami untuk konsultasi teknis dan penawaran harga sesuai kebutuhan proyek Anda.
Kesimpulan:
Kabel (N)3GHSSHCH adalah solusi fleksibel, aman, dan tahan lama untuk suplai energi di tambang bawah tanah dan terowongan. Dengan konstruksi tembaga kelas 5, perlindungan baja, dan selubung LSZH, kabel ini mengoptimalkan keamanan, efisiensi, dan fleksibilitas. Pemilihan kabel yang tepat, pemasangan sesuai standar, serta perawatan rutin akan memaksimalkan umur pakai dan keselamatan pekerja.
