Mengenal NTMCWOEU Kabel Inti Tunggal Fleksibel Tegangan Menengah: Solusi Andalan untuk Aplikasi Industri Berat, Transformator Bergerak, dan Infrastruktur Pertambangan Indonesia

Pendahuluan

Indonesia sebagai negara dengan sektor pertambangan dan industri berat yang berkembang pesat membutuhkan infrastruktur kelistrikan yang andal dan berkualitas tinggi. Dalam konteks ini, pemilihan kabel listrik yang tepat menjadi sangat krusial, terutama untuk aplikasi tegangan menengah yang memerlukan fleksibilitas dan daya tahan ekstrem. Salah satu solusi terdepan yang semakin banyak digunakan di Indonesia adalah kabel NTMCWOEU (Nama Teknis Medium-Voltage Cable with Outer Earthing Unit) - kabel inti tunggal fleksibel tegangan menengah yang memenuhi standar VDE 0250 Part 813.

Kabel ini telah terbukti menjadi pilihan utama untuk berbagai aplikasi kritis, mulai dari gardu induk bergerak hingga sistem distribusi di pertambangan batubara Kalimantan dan tambang emas Papua. Dengan karakteristik teknis yang unggul dan kemampuan adaptasi terhadap kondisi lingkungan tropis Indonesia, kabel NTMCWOEU menawarkan solusi komprehensif untuk tantangan kelistrikan di era industri 4.0.

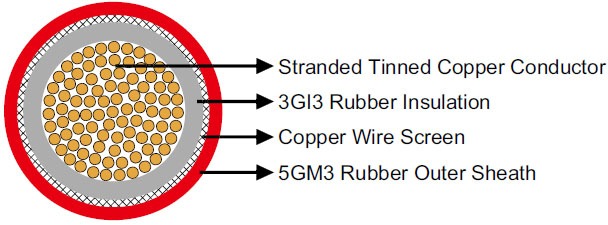

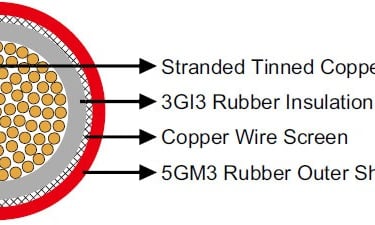

Struktur dan Konstruksi Kabel NTMCWOEU

Konduktor Tembaga Fleksibel Kelas 5

Inti dari kabel NTMCWOEU adalah konduktor tembaga terpilin fleksibel kelas 5 yang diproduksi sesuai standar DIN VDE 0295. Konduktor kelas 5 ini terdiri dari ribuan helai kawat tembaga berdiameter sangat kecil yang dipilin dengan pola khusus untuk memberikan fleksibilitas maksimal. Struktur ini memungkinkan kabel menahan jutaan siklus pembengkokan tanpa mengalami degradasi konduktivitas listrik yang signifikan.

Keunggulan konduktor kelas 5 terletak pada kemampuannya mempertahankan integritas struktural meskipun dipasang pada sistem yang bergerak konstan, seperti excavator tambang atau crane pelabuhan. Di Indonesia, karakteristik ini sangat penting mengingat banyaknya aplikasi dinamis di sektor pertambangan dan industri maritim.

Sistem Isolasi Berlapis

Kabel NTMCWOEU menggunakan sistem isolasi berlapis yang terdiri dari lapisan dalam konduktor berbahan karet konduktif khusus, diikuti isolasi utama dari material EPR (Ethylene Propylene Rubber) tipe 3GI3. Material EPR dipilih karena memiliki sifat dielektrik yang superior, tahan terhadap suhu tinggi hingga 90°C dalam operasi normal, dan mampu menahan tegangan impuls yang tinggi.

Lapisan isolasi EPR tipe 3GI3 memiliki ketahanan yang luar biasa terhadap korona discharge dan treeing effect, dua fenomena yang sering menjadi penyebab kegagalan kabel tegangan menengah. Hal ini sangat relevan untuk kondisi Indonesia dengan kelembaban tinggi yang dapat memicu fenomena tersebut.

Pelindung Elektromagnetik

Sistem pelindung kabel terdiri dari spiral kawat tembaga berlapis timah yang berfungsi sebagai screen terhadap interferensi elektromagnetik. Desain spiral memungkinkan pelindung tetap efektif meskipun kabel mengalami pembengkokan berulang. Lapisan luar konduktor menggunakan karet konduktif khusus yang memastikan kontinuitas jalur grounding sepanjang kabel.

Selubung Luar PCP Tipe 5GM3

Selubung luar menggunakan material PCP (Polychloroprene) tipe 5GM3 yang memberikan perlindungan komprehensif terhadap faktor lingkungan ekstrem. Material ini tahan terhadap ozon, sinar ultraviolet, minyak industri, bahan kimia korosif, dan abrasi mekanis. Untuk kondisi Indonesia dengan paparan sinar matahari intens dan curah hujan tinggi, selubung PCP memberikan perlindungan optimal untuk operasi jangka panjang.

Spesifikasi Teknis Komprehensif

Klasifikasi Tegangan

Kabel NTMCWOEU tersedia dalam lima kategori tegangan utama:

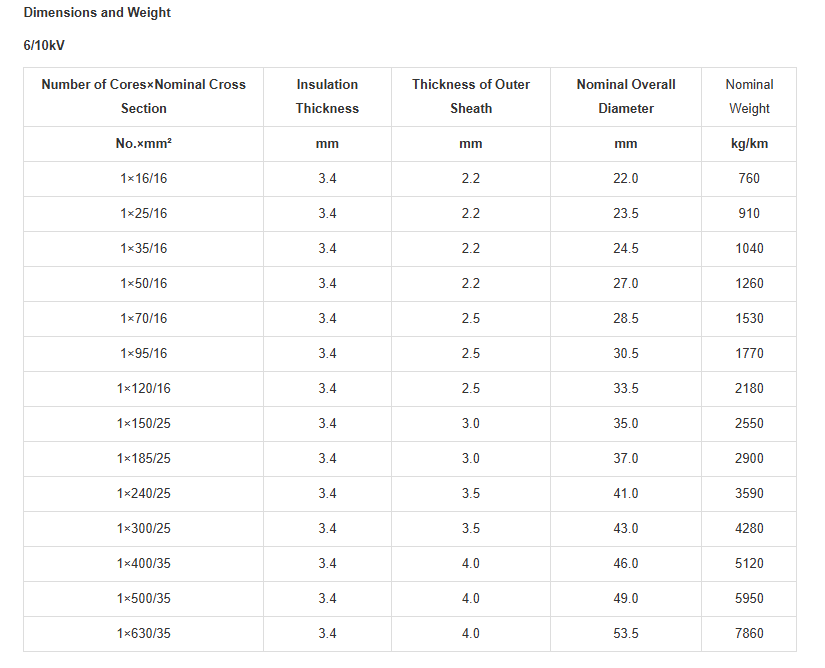

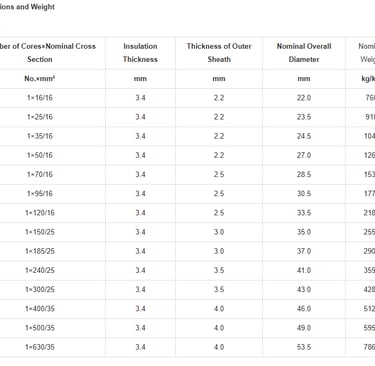

6/10 kV: Cocok untuk distribusi primer di kawasan industri dan perumahan. Tersedia dalam penampang 16 mm² hingga 630 mm² dengan diameter luar 22-53,5 mm dan bobot 760-7.860 kg/km.

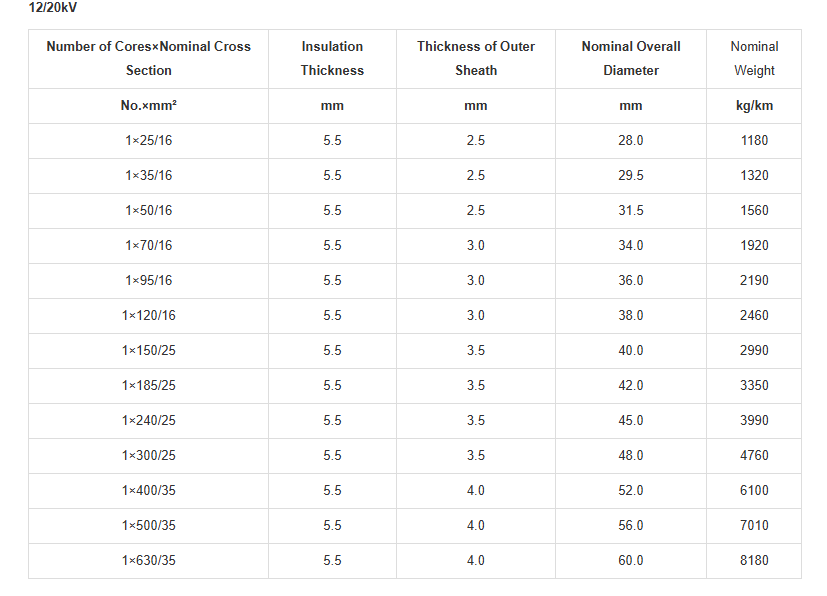

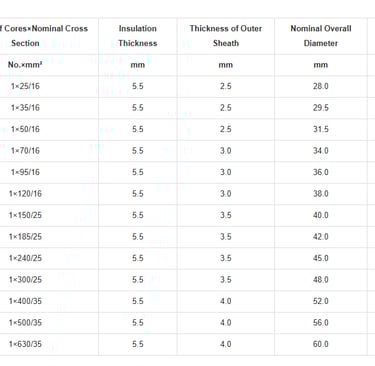

12/20 kV: Ideal untuk sistem distribusi tegangan menengah di kompleks industri besar. Rentang penampang 25-630 mm² dengan diameter 28-60 mm dan bobot 1.180-8.180 kg/km.

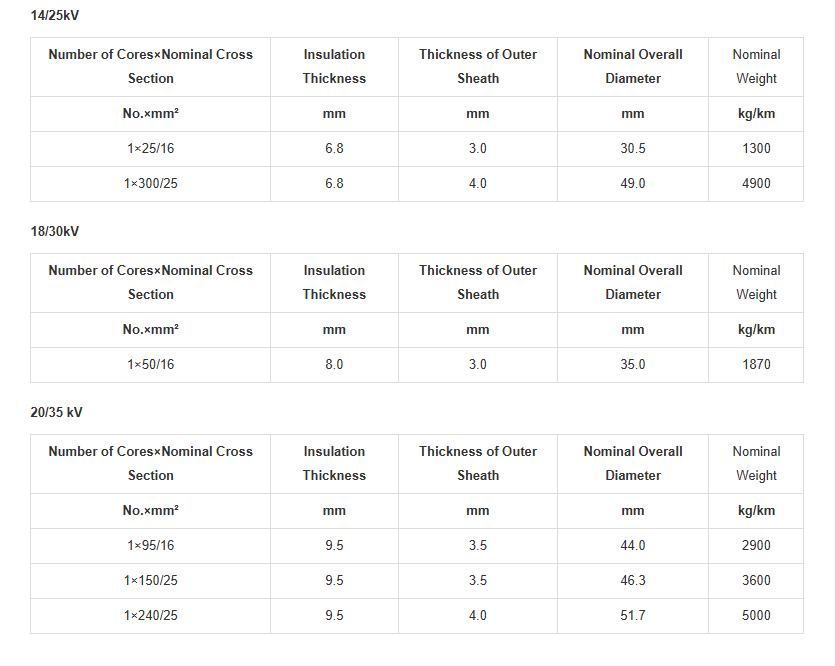

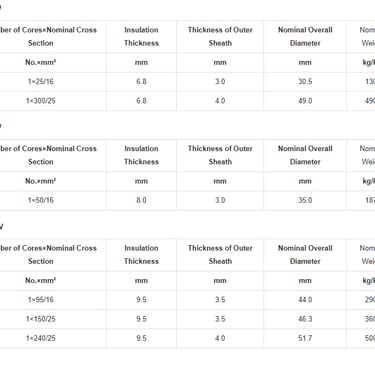

14/25 kV: Digunakan untuk aplikasi khusus dengan persyaratan isolasi tinggi. Tersedia dalam penampang 25 mm² dan 300 mm².

18/30 kV: Untuk aplikasi transmisi jarak menengah dengan penampang 50 mm².

20/35 kV: Kategori tertinggi untuk aplikasi transmisi dengan persyaratan isolasi maksimal, tersedia dalam penampang 95-240 mm².

Parameter Teknis Detail

Ketebalan isolasi bervariasi dari 3,4 mm untuk tegangan 6/10 kV hingga 9,5 mm untuk tegangan 20/35 kV. Ketebalan selubung luar berkisar 2,2-4,0 mm tergantung ukuran kabel dan tingkat tegangan. Rasio antara ketebalan isolasi dan diameter konduktor dirancang untuk memberikan gradien medan listrik yang optimal, meminimalkan stress elektrik yang dapat menyebabkan degradasi isolasi.

Standar dan Sertifikasi

Kabel NTMCWOEU diproduksi sesuai standar VDE 0250 Part 813, yang merupakan standar Jerman untuk kabel fleksibel tegangan menengah. Standar ini mengatur aspek konstruksi, pengujian, dan performa kabel secara komprehensif. Pengujian yang dipersyaratkan meliputi uji tegangan impuls, uji resistansi isolasi, uji fleksibilitas, uji ketahanan cuaca, dan uji kompatibilitas elektromagnetik.

Standar VDE 0250 Part 813 juga mensyaratkan pengujian khusus untuk aplikasi dinamis, termasuk uji fatigue bending dimana kabel harus mampu menahan minimal 500.000 siklus pembengkokan dengan radius tertentu tanpa mengalami degradasi performa yang signifikan.

Aplikasi dan Skenario Penggunaan

Gardu Induk Bergerak (Mobile Substation)

Salah satu aplikasi utama kabel NTMCWOEU adalah untuk menghubungkan gardu induk bergerak dengan jaringan saluran udara tegangan menengah. Di Indonesia, aplikasi ini sangat penting untuk proyek-proyek sementara seperti pembangunan infrastruktur, event besar, atau sebagai backup system saat maintenance gardu induk permanen.

Contoh nyata penggunaan kabel ini dapat dilihat pada proyek pembangunan jalan tol Trans Sumatera, dimana gardu bergerak digunakan untuk menyuplai listrik ke base camp konstruksi yang berpindah-pindah seiring kemajuan proyek. Fleksibilitas kabel NTMCWOEU memungkinkan pemasangan dan pembongkaran yang cepat tanpa risiko kerusakan.

Industri Pertambangan Indonesia

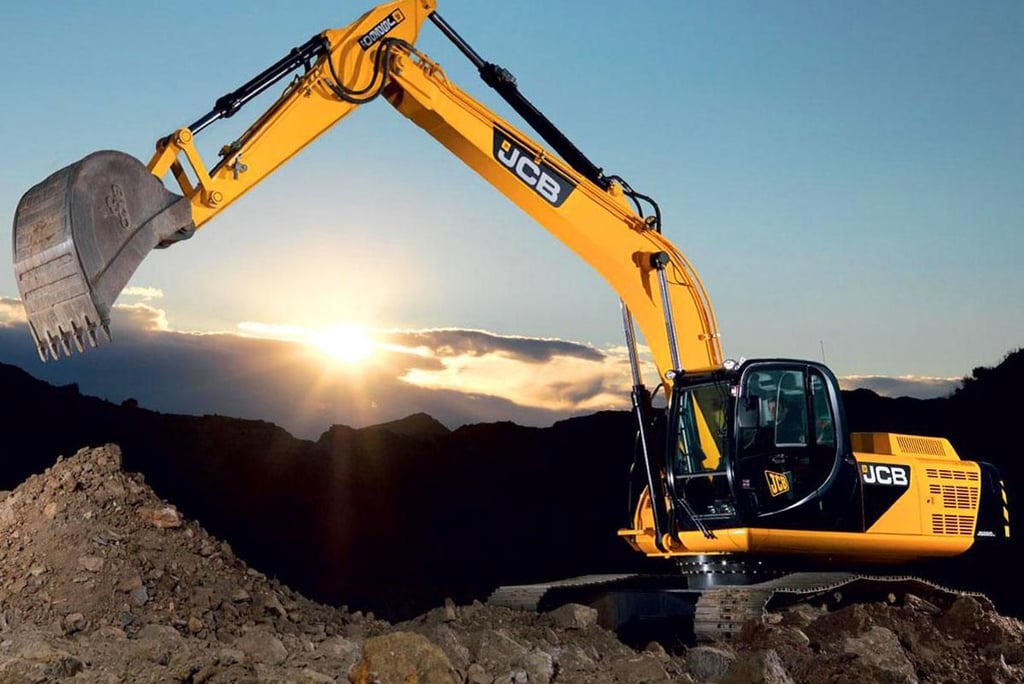

Sektor pertambangan Indonesia, khususnya batubara di Kalimantan dan mineral di Papua, menghadapi tantangan unik dalam hal sistem kelistrikan. Peralatan tambang seperti dragline, shovel, dan belt conveyor memerlukan pasokan listrik tegangan menengah yang dapat mengikuti pergerakan peralatan.

PT Adaro Energy, salah satu produsen batubara terbesar Indonesia, telah mengimplementasikan sistem distribusi menggunakan kabel NTMCWOEU untuk menyuplai listrik ke peralatan mobile mining di tambang terbuka Melak, Kalimantan Timur. Penggunaan kabel ini terbukti mengurangi downtime akibat kerusakan kabel hingga 60% dibandingkan kabel konvensional.

Di tambang emas Grasberg, Papua, kabel NTMCWOEU digunakan untuk sistem grounding dan distribusi darurat di area dengan elevasi tinggi dan kondisi cuaca ekstrem. Ketahanan material terhadap sinar UV dan perubahan suhu drastis menjadi faktor kunci pemilihan kabel ini.

Sistem Switchgear dan Panel Distribusi

Dalam instalasi switchgear tegangan menengah, koneksi antar panel memerlukan kabel dengan fleksibilitas tinggi untuk memudahkan maintenance dan expansion. Kabel NTMCWOEU ideal untuk aplikasi ini karena dapat dipasang dengan radius bengkok yang relatif kecil tanpa mengurangi performa listrik.

PT PLN (Persero) telah mengadopsi penggunaan kabel NTMCWOEU untuk koneksi flexible di gardu induk 150 kV baru di Jawa Tengah. Penggunaan kabel ini memungkinkan rekonfigurasi sistem yang lebih mudah saat terjadi perubahan beban atau penambahan feeder baru.

Industri Maritim dan Offshore

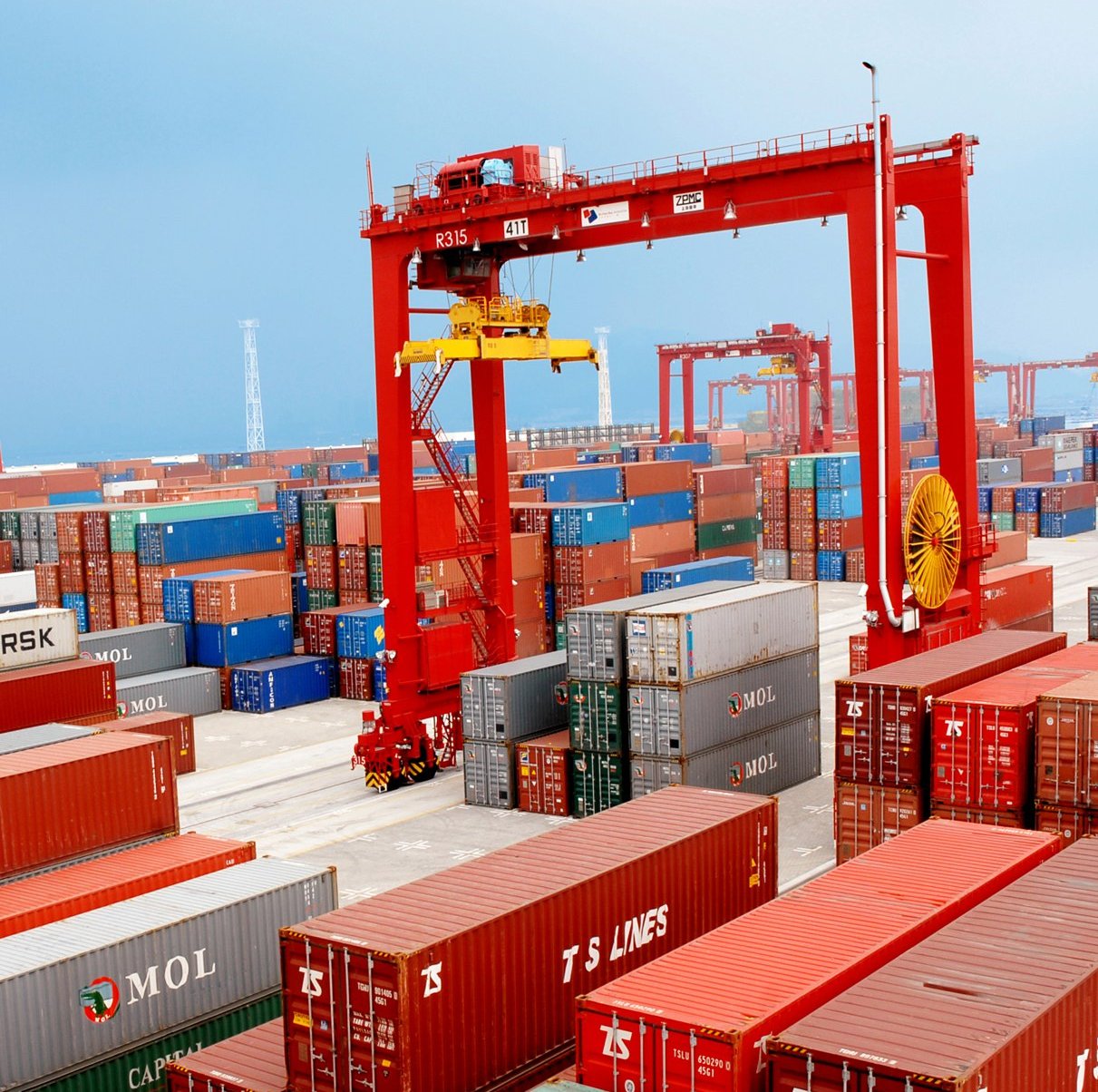

Indonesia dengan 17.504 pulau memiliki industri maritim yang berkembang pesat. Pelabuhan-pelabuhan besar seperti Tanjung Priok, Tanjung Perak, dan Makassar menggunakan crane container dengan sistem kabel reel yang memerlukan kabel fleksibel tegangan menengah.

PT Pelabuhan Indonesia II telah mengimplementasikan sistem Ship-to-Shore (STS) crane dengan kabel NTMCWOEU di Terminal Kalibaru, Tanjung Priok. Kabel ini mampu menahan jutaan siklus naik-turun crane tanpa mengalami kegagalan, meningkatkan efisiensi operasional pelabuhan secara signifikan.

Keunggulan Kompetitif Kabel NTMCWOEU

Fleksibilitas Superior

Konduktor kelas 5 memberikan fleksibilitas yang tidak dimiliki kabel konvensional. Radius bengkok minimum hanya 8 kali diameter luar kabel, jauh lebih kecil dibandingkan kabel sejenis yang umumnya memerlukan radius 12-15 kali diameter luar. Karakteristik ini sangat menguntungkan untuk instalasi di ruang terbatas atau aplikasi yang memerlukan pergerakan konstan.

Ketahanan Lingkungan Tropis

Selubung PCP tipe 5GM3 dirancang khusus untuk kondisi tropis dengan kelembaban tinggi dan paparan sinar matahari intens. Material ini tahan terhadap ozon hingga konsentrasi 300 pphm selama 96 jam pada suhu 40°C, standar yang jauh melebihi kondisi rata-rata di Indonesia.

Kinerja Elektrik Optimal

Sistem isolasi berlapis dengan EPR tipe 3GI3 memberikan konstanta dielektrik yang stabil pada berbagai kondisi suhu dan kelembaban. Faktor disipasi daya (tan δ) tetap rendah bahkan pada suhu operasi maksimum, memastikan losses yang minimal dan efisiensi transmisi yang tinggi.

Perlindungan EMI/EMC

Screen spiral tembaga berlapis timah memberikan efektivitas shielding hingga 80 dB pada frekuensi 1 GHz. Karakteristik ini sangat penting untuk aplikasi di lingkungan industri dengan banyak peralatan elektronik sensitif.

Panduan Instalasi Profesional

Persiapan dan Perencanaan

Sebelum instalasi, lakukan survei rute kabel untuk mengidentifikasi potensi hambatan dan menentukan metode penarikan yang optimal. Hitung beban tarik maksimum berdasarkan panjang kabel, jumlah belokan, dan koefisien gesek. Untuk kabel NTMCWOEU, beban tarik maksimum adalah 50 N/mm² luas penampang konduktor.

Persiapkan peralatan khusus seperti cable puller dengan kontrol torsi, roller dan sheave dengan diameter minimum sesuai spesifikasi, serta alat ukur untuk monitoring parameter selama penarikan. Pastikan area kerja bebas dari benda tajam dan kontaminan yang dapat merusak selubung kabel.

Teknik Penarikan Kabel

Gunakan metode penarikan dengan pulling sock atau cable grip yang didistribusikan merata pada selubung luar. Hindari penarikan dari ujung konduktor yang dapat menyebabkan kerusakan struktural. Kecepatan penarikan jangan melebihi 15 m/menit untuk menghindari pemanasan akibat gesekan.

Pada instalasi dengan banyak belokan, gunakan intermediate pulling points untuk mengurangi tegangan pada setiap segmen. Monitor suhu kabel selama proses penarikan dan hentikan operasi jika suhu melebihi 50°C.

Terminasi dan Sambungan

Terminasi kabel NTMCWOEU memerlukan teknik khusus mengingat konstruksi berlapis yang kompleks. Gunakan termination kit yang sesuai dengan spesifikasi kabel dan ikuti prosedur manufaktur secara ketat. Proses terminasi meliputi:

1. Pemotongan bertingkat selubung luar, screen, isolasi, dan konduktor sesuai dimensi termination kit

2. Pembersihan setiap lapisan dengan solvent yang direkomendasikan

3. Aplikasi stress cone dan shielding sesuai prosedur

4. Instalasi connector dan housing dengan torsi yang spesifik

5. Pengujian kontinuitas dan resistansi isolasi sebelum energize

Quality Control dan Commissioning

Setelah instalasi selesai, lakukan serangkaian pengujian untuk memastikan kualitas pemasangan. Pengujian meliputi continuity test, insulation resistance test (minimum 1000 MΩ·km), dan high voltage test sesuai standar IEC 60502. Dokumentasikan semua hasil pengujian sebagai baseline untuk monitoring kondisi kabel di masa depan.

Program Maintenance dan Monitoring

Inspeksi Visual Berkala

Lakukan inspeksi visual menyeluruh setiap 6 bulan untuk mengidentifikasi tanda-tanda kerusakan pada selubung luar seperti retak, abrasi, atau perubahan warna. Perhatikan khusus area terminasi, support clamp, dan titik-titik stress mekanis. Dokumentasikan semua temuan dengan foto dan catat dalam log maintenance.

Pengujian Kondisi Isolasi

Lakukan pengujian resistansi isolasi setiap tahun menggunakan megger 5 kV DC. Nilai resistansi isolasi harus tetap di atas 1000 MΩ·km pada suhu 20°C. Tren penurunan nilai resistansi dapat mengindikasikan degradasi isolasi yang memerlukan investigasi lebih lanjut.

Untuk monitoring kontinyu, pertimbangkan penggunaan online partial discharge monitoring system yang dapat mendeteksi awal degradasi isolasi sebelum terjadi kegagalan total. Sistem ini telah diimplementasikan di beberapa gardu induk PLN dengan hasil yang sangat memuaskan.

Thermal Monitoring

Gunakan thermal imaging camera untuk monitoring suhu kabel pada berbagai titik, terutama di area terminasi dan sambungan. Suhu operasi normal tidak boleh melebihi 90°C untuk konduktor dan 70°C untuk selubung luar. Hot spot dengan suhu 10°C di atas suhu rata-rata menunjukkan adanya masalah yang memerlukan investigasi segera.

Predictive Maintenance Program

Implementasikan program predictive maintenance menggunakan kombinasi berbagai teknik monitoring seperti tan delta measurement, return voltage measurement, dan frequency domain spectroscopy. Data dari berbagai pengujian ini dapat dianalisis menggunakan algoritma machine learning untuk memprediksi remaining life kabel dan merencanakan replacement yang optimal.

Studi Kasus: Implementasi di Proyek PLTU Batubara

PT PLN (Persero) baru-baru ini menyelesaikan pembangunan PLTU Batubara 2x1000 MW di Kalimantan Selatan dengan investasi total USD 3,8 miliar. Proyek ini menggunakan kabel NTMCWOEU untuk berbagai aplikasi kritis dalam sistem kelistrikan pembangkit.

Tantangan Teknis

Lokasi pembangkit berada di area dengan kelembaban tinggi (>90%) dan paparan salt spray dari laut. Sistem auxiliary power plant memerlukan kabel fleksibel untuk koneksi ke peralatan bergerak seperti coal handling system dan ash handling system. Downtime akibat kerusakan kabel dapat menyebabkan kerugian hingga USD 500.000 per hari.

Solusi yang Diterapkan

Tim engineering PLN memilih kabel NTMCWOEU 12/20 kV dengan penampang bervariasi dari 95-400 mm² untuk sistem auxiliary. Total panjang kabel yang diinstal mencapai 25 kilometer dengan investasi sekitar USD 2,5 juta.

Instalasi dilakukan menggunakan metode horizontal directional drilling (HDD) untuk crossing sungai dan vertical cable tray untuk routing di dalam power plant. Sistem monitoring online dipasang pada 50 titik kritis untuk real-time condition monitoring.

Hasil dan Benefit

Setelah 18 bulan operasi, tidak ada satu pun kegagalan kabel yang terjadi. Availability factor pembangkit mencapai 98,5%, melebihi target desain 95%. Biaya maintenance kabel turun 40% dibandingkan proyeksi awal berkat program predictive maintenance yang diterapkan.

Kesimpulan

Kabel NTMCWOEU fleksibel tegangan menengah telah membuktikan diri sebagai solusi optimal untuk berbagai aplikasi kritis di Indonesia. Kombinasi antara fleksibilitas superior, ketahanan lingkungan yang luar biasa, dan kinerja elektrik yang stabil menjadikannya pilihan utama untuk industri pertambangan, utility, dan infrastruktur strategis.

Dengan pertumbuhan ekonomi Indonesia yang terus meningkat dan fokus pada industrialisasi, kebutuhan akan sistem kelistrikan yang andal akan terus bertumbuh. Investasi pada teknologi kabel berkualitas tinggi seperti NTMCWOEU bukan hanya memberikan benefit jangka pendek dalam bentuk reliability yang tinggi, tetapi juga foundation yang solid untuk pertumbuhan industri jangka panjang.

Implementasi program maintenance yang tepat, penggunaan teknologi monitoring terbaru, dan pemahaman mendalam tentang karakteristik teknis kabel akan memastikan optimalisasi investasi dan pencapaian target operasional yang diinginkan. Seiring dengan perkembangan teknologi smart grid dan digitalisasi industri, kabel NTMCWOEU siap untuk beradaptasi dan tetap menjadi backbone sistem kelistrikan Indonesia di era industri 4.0 dan seterusnya.
