Mengenal Kabel Trailing Fleksibel Tegangan Menengah NTSCGEWOEU: Solusi Andal Penyaluran Daya untuk Mesin Berat di Pertambangan Terbuka Indonesia dengan Ketahanan Abrasi dan Fleksibilitas Tinggi

Pendahuluan

Indonesia sebagai negara dengan kekayaan mineral melimpah memiliki sektor pertambangan yang sangat vital bagi perekonomian nasional. Berdasarkan data Kementerian ESDM, Indonesia menjadi produsen batubara terbesar keempat dunia dan memiliki cadangan nikel terbesar global. Operasi pertambangan terbuka (open-cast mining) yang mendominasi industri ini membutuhkan infrastruktur kelistrikan yang handal, terutama untuk mengoperasikan mesin-mesin berat seperti ekskavator, conveyor bergerak, dan kendaraan tambang.

Tantangan utama dalam penyediaan daya listrik untuk mesin bergerak di area pertambangan terbuka adalah kebutuhan akan kabel yang tidak hanya mampu menyalurkan tegangan menengah dengan aman, tetapi juga memiliki fleksibilitas tinggi untuk menahan tekanan mekanis ekstrem. Kondisi operasional yang keras, termasuk abrasi akibat debu batubara, paparan minyak hydraulic, dan gesekan konstan selama proses trailing (penyeretan), memerlukan solusi khusus yang dapat diandalkan dalam jangka panjang.

Kabel NTSCGEWOEU (Flexible Medium-Voltage Trailing Cable) hadir sebagai jawaban atas tantangan tersebut. Dikembangkan sesuai standar VDE 0250 Part 813, kabel ini dirancang khusus untuk aplikasi ekstrem di pertambangan terbuka dengan kemampuan menahan beban mekanis tinggi sambil mempertahankan integritas listrik yang optimal.

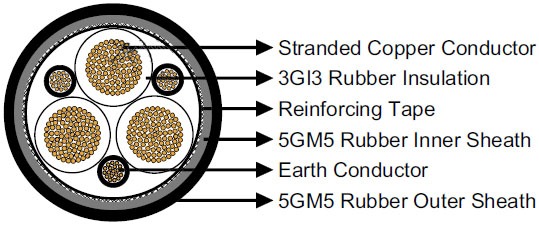

Struktur dan Konstruksi Kabel NTSCGEWOEU

Konduktor Utama

Kabel NTSCGEWOEU menggunakan konduktor tembaga berserabut fleksibel kelas 5 sesuai standar DIN VDE 0295. Pemilihan tembaga kelas 5 ini bukan tanpa alasan - konstruksi berserabut halus memungkinkan fleksibilitas maksimal tanpa mengorbankan kemampuan hantar arus. Setiap serabut tembaga dirancang untuk dapat bergerak independen saat kabel mengalami tekukan, sehingga mengurangi risiko patah akibat fatigue stress.

Sistem Isolasi Berlapis

Struktur isolasi kabel ini menggunakan pendekatan berlapis yang sophisticated:

Lapisan Konduktor Dalam: Lapisan semikonduktif yang berfungsi sebagai screen elektrostatik, memastikan distribusi medan listrik yang merata di sekitar konduktor.

Isolasi Utama: Menggunakan karet jenis 3GI3 yang memiliki ketahanan dielektrik tinggi dan fleksibilitas superior. Material ini dipilih karena kemampuannya mempertahankan sifat isolasi bahkan dalam kondisi tekanan mekanis berulang.

Lapisan Konduktor Luar: Lapisan semikonduktif kedua yang berfungsi sebagai screen untuk menghilangkan rongga udara antara isolasi dan pembumian, mencegah terjadinya partial discharge.

Sistem Pembumian (Grounding)

Kabel NTSCGEWOEU menawarkan dua konfigurasi pembumian:

1. Konfigurasi Konvensional: Tiga konduktor pembumian berukuran sepertiga konduktor utama (notasi /3) yang ditempatkan di ruang antarinti luar.

2. Konfigurasi dengan Kontrol: Dua konduktor pembumian berukuran setengah konduktor utama plus satu inti kontrol 10 mm² (notasi ST) untuk sistem monitoring.

Perlindungan Mekanis

Pita Penguat: Menggunakan pita penguat yang extremely tear-resistant, memberikan perlindungan tambahan terhadap sobek dan penetrasi benda tajam.

Sistem Selubung Ganda:

• Selubung Dalam: Karet 5GM5 yang tahan abrasi, minyak, dan ozon

• Selubung Luar: Karet 5GM5 yang menyatu dengan selubung dalam (inseparably bonded), memberikan perlindungan maksimal

Spesifikasi Teknis Komprehensif

Rentang Tegangan Operasi

Kabel NTSCGEWOEU tersedia dalam berbagai kategori tegangan nominal:

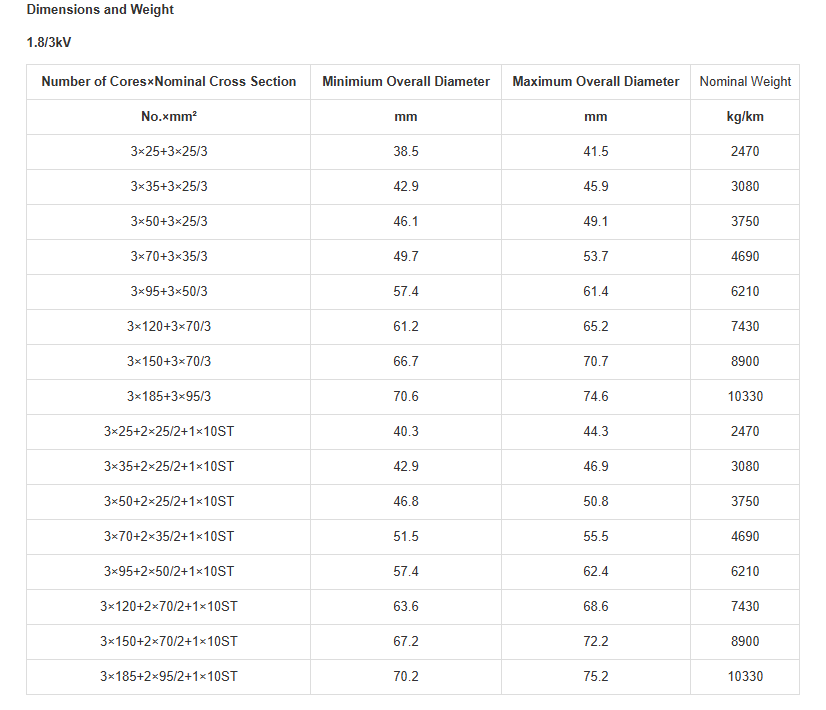

• 1.8/3 kV: Untuk aplikasi distribusi lokal

• 3.6/6 kV: Standar untuk sebagian besar peralatan tambang

• 6/10 kV: Untuk sistem distribusi primer

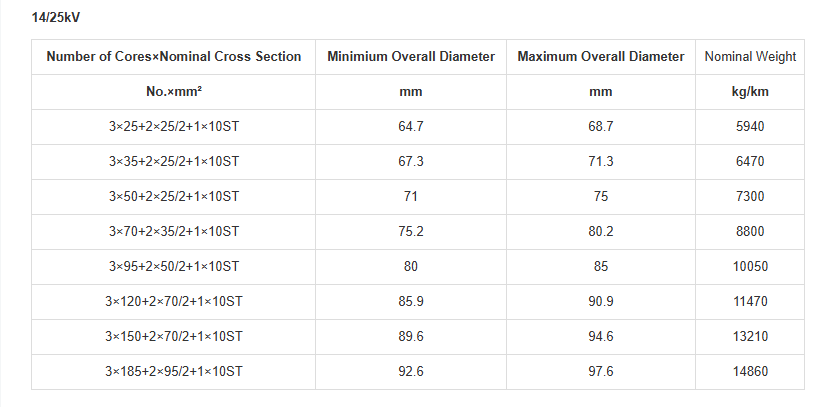

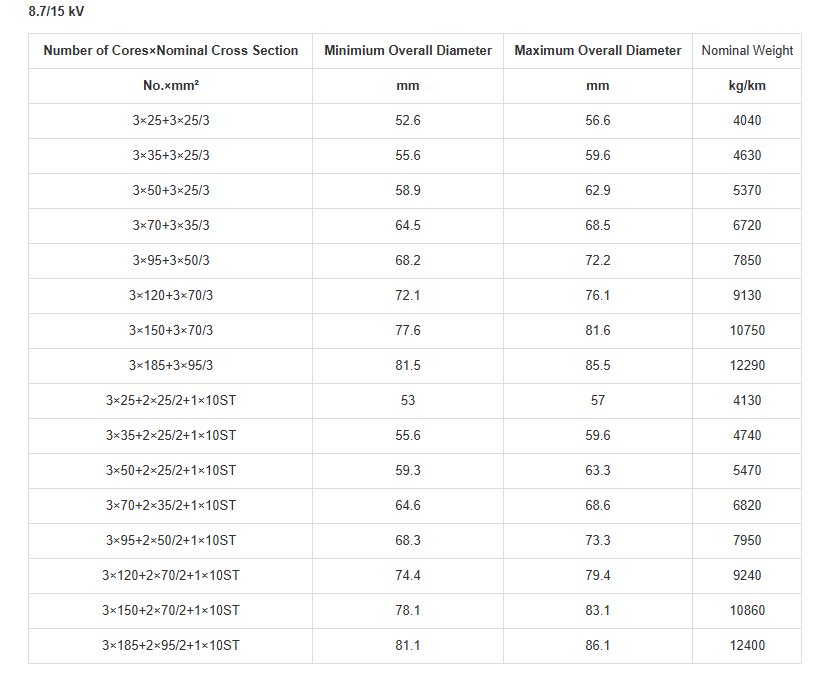

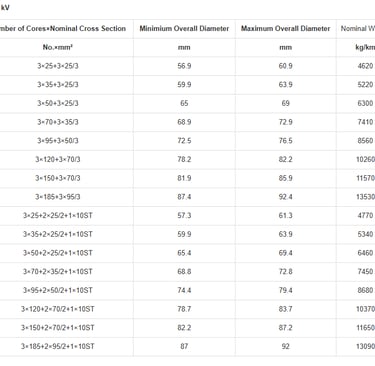

• 8.7/15 kV, 12/20 kV, 14/25 kV: Untuk aplikasi tegangan menengah

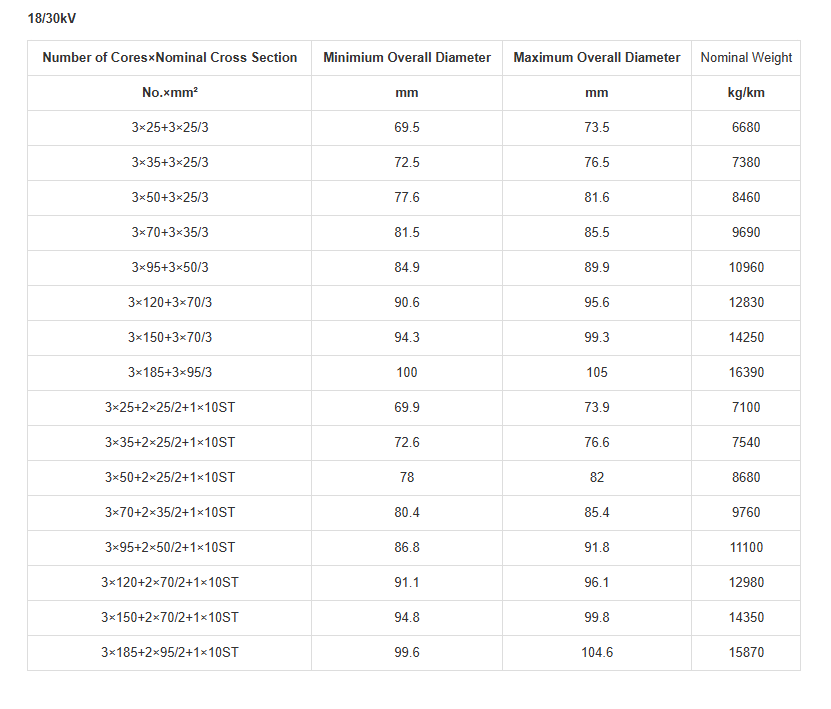

• 18/30 kV: Untuk sistem transmisi jarak menengah

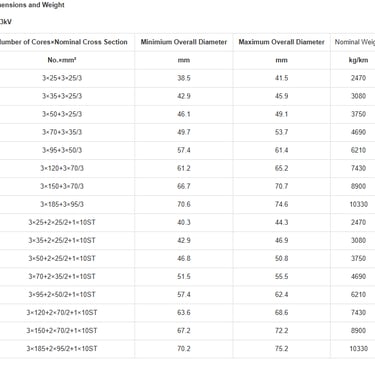

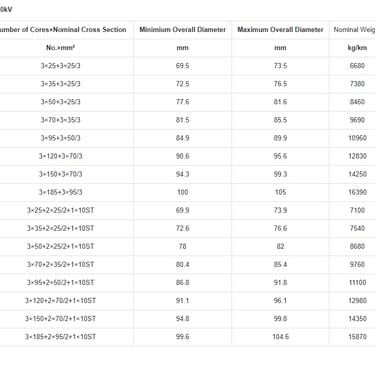

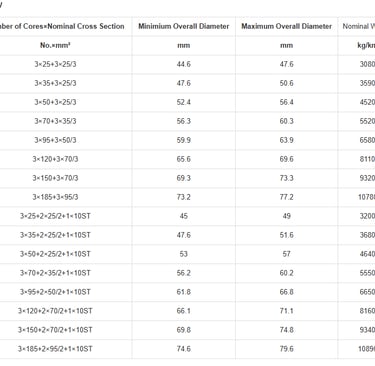

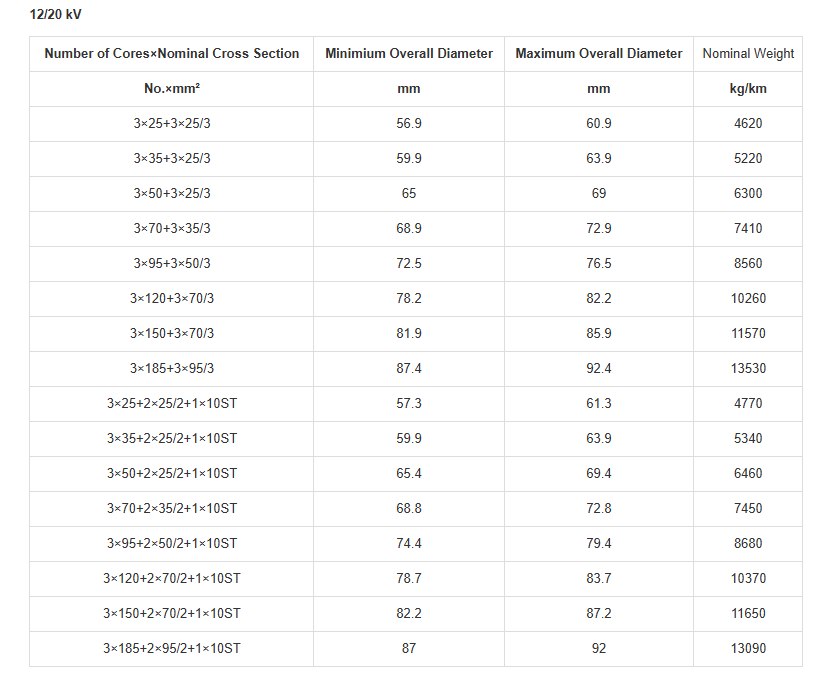

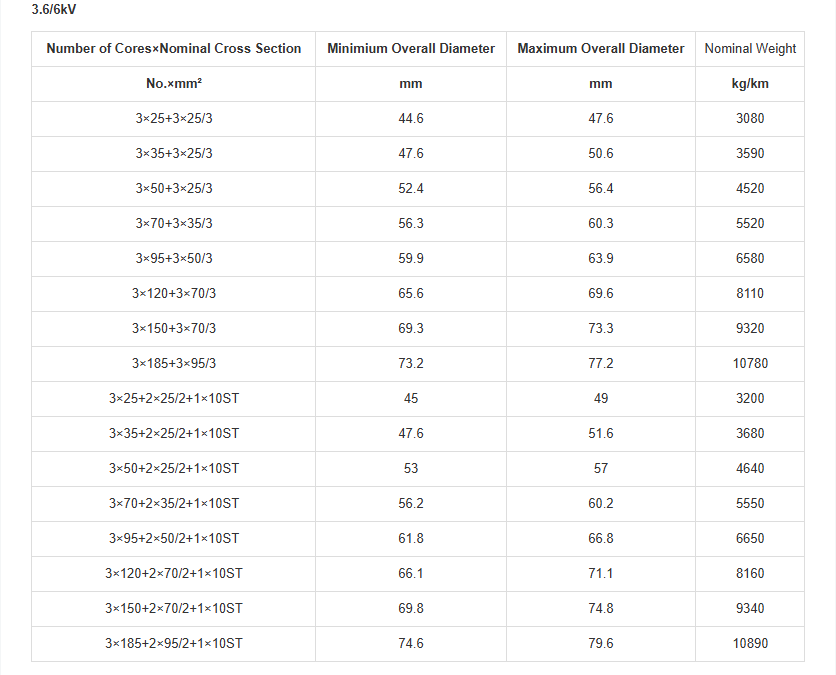

Variasi Penampang dan Dimensi

Rentang Penampang: 25 mm² hingga 185 mm² Diameter Keseluruhan: 38 mm hingga 105 mm Berat Nominal: 2.470 kg/km hingga 16.390 kg/km

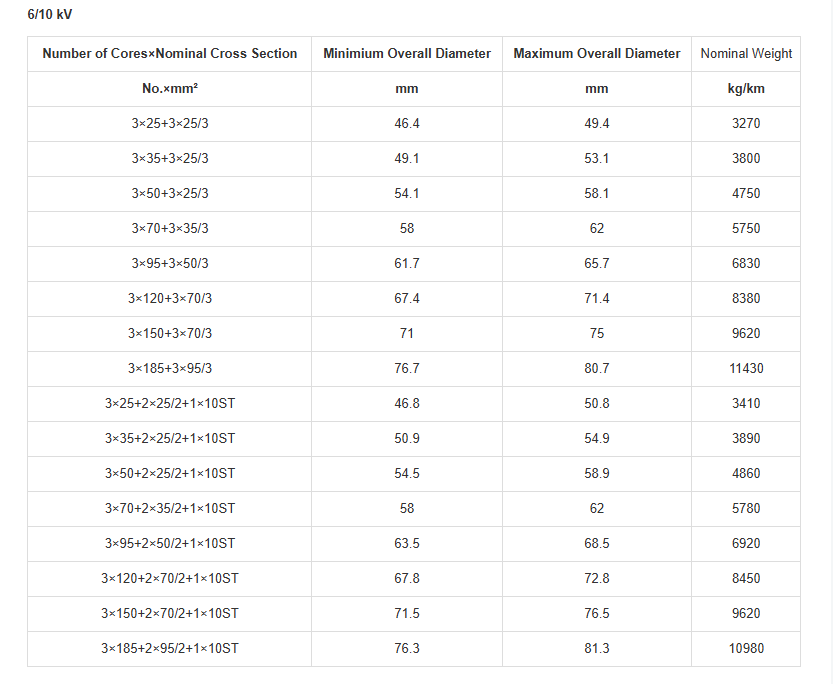

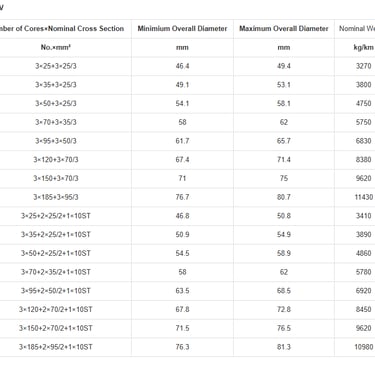

Sebagai contoh, untuk tegangan 6/10 kV dengan konfigurasi 3×95+3×50/3:

• Diameter minimum: 61.7 mm

• Diameter maksimum: 65.7 mm

• Berat nominal: 6.830 kg/km

Keunggulan Teknologi Kabel NTSCGEWOEU

Fleksibilitas Dinamis Superior

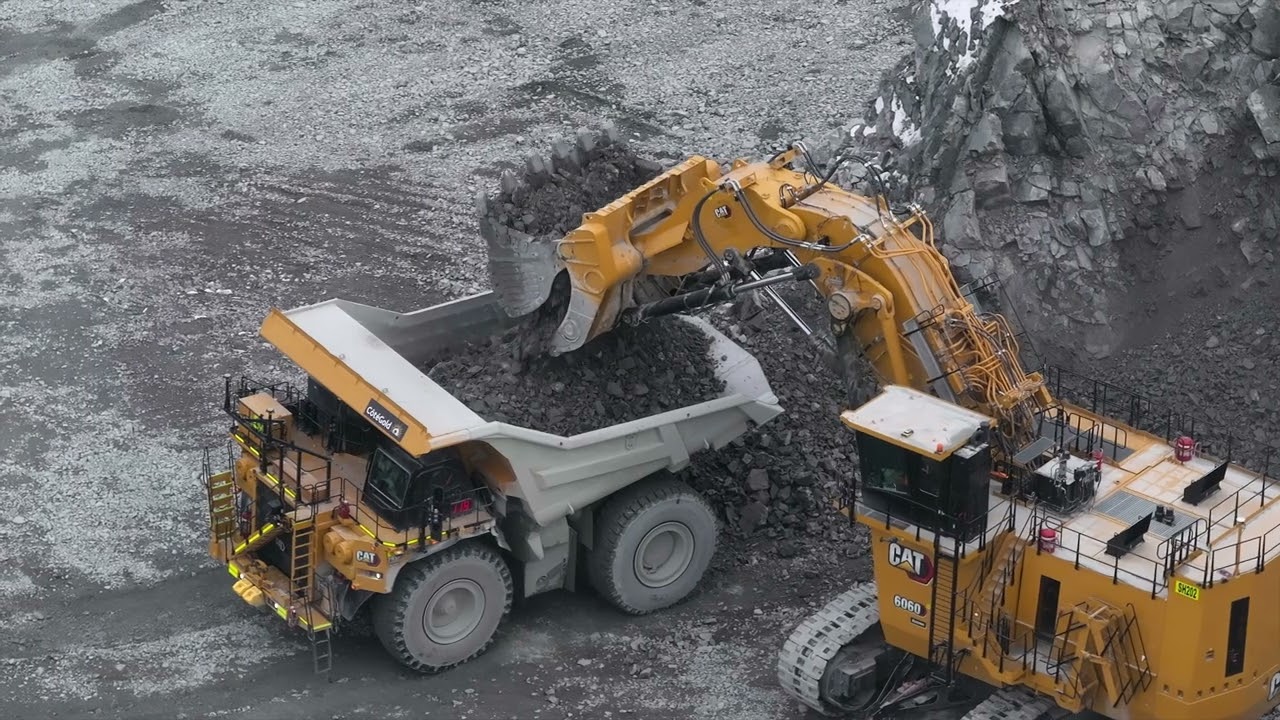

Konstruksi konduktor kelas 5 dengan serabut halus memungkinkan radius kelengkungan yang sangat kecil, ideal untuk aplikasi pada mesin yang bergerak konstan. Kemampuan ini sangat penting untuk ekskavator yang melakukan gerakan swing 360 derajat atau conveyor bergerak yang harus menyesuaikan dengan kontur tambang.

Ketahanan Mekanis Luar Biasa

Kombinasi pita penguat dan sistem selubung ganda memberikan perlindungan optimal terhadap:

• Abrasi akibat gesekan dengan permukaan kasar

• Tekanan crushing dari beban berat

• Sobek akibat benda tajam

• Impact dari material jatuh

Resistensi Kimia Komprehensif

Selubung karet 5GM5 memberikan perlindungan terhadap:

• Minyak hydraulic dan pelumas

• Ozon yang terbentuk dari arc welding

• Bahan kimia industri ringan

• Kondisi cuaca ekstrem (UV, hujan, panas)

Keamanan Listrik Optimal

Sistem screen ganda (inner dan outer semiconductive layer) memberikan:

• Distribusi medan listrik yang merata

• Eliminasi partial discharge

• Perlindungan terhadap gangguan elektromagnetik

• Keamanan operator yang maksimal

Aplikasi dan Studi Kasus di Indonesia

Studi Kasus 1: PT Bukit Asam Tbk - Tambang Batubara Tanjung Enim

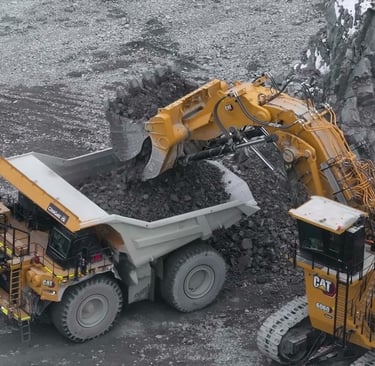

PT Bukit Asam, salah satu produsen batubara terbesar di Indonesia, menghadapi tantangan dalam operasi ekskavator Liebherr R996B di tambang Tanjung Enim, Sumatera Selatan. Kondisi operasi 24 jam dengan cuaca tropis yang ekstrem dan debu batubara yang abrasif memerlukan kabel trailing yang dapat bertahan dalam kondisi tersebut.

Implementasi: Penggunaan kabel NTSCGEWOEU 6/10 kV dengan konfigurasi 3×120+3×70/3 untuk menyuplai daya ke ekskavator dengan bucket capacity 36 m³.

Hasil: Peningkatan uptime operasi sebesar 15% karena berkurangnya downtime akibat kerusakan kabel. Biaya maintenance berkurang 30% dalam periode 18 bulan operasi.

Studi Kasus 2: PT Vale Indonesia - Tambang Nikel Sorowako

Operasi penambangan nikel di Sorowako, Sulawesi Selatan, menggunakan conveyor bergerak untuk mengangkut ore dari pit ke processing plant. Kondisi yang lembab dan paparan mineral korosif membutuhkan kabel dengan ketahanan kimia superior.

Implementasi: Kabel NTSCGEWOEU 3.6/6 kV dengan konfigurasi 3×95+2×50/2+1×10ST untuk conveyor bergerak sepanjang 2.5 km.

Hasil: Zero failure rate selama 2 tahun operasi, dengan sistem monitoring melalui inti kontrol ST yang memungkinkan predictive maintenance.

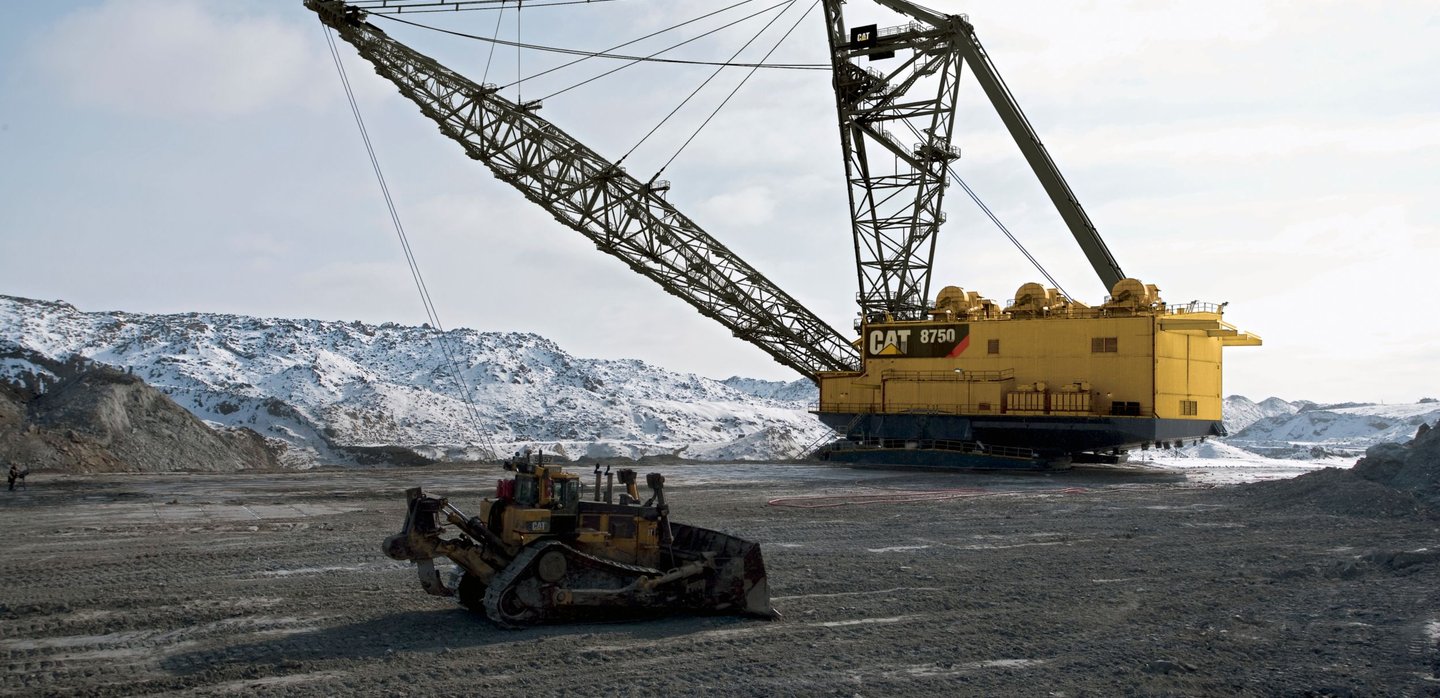

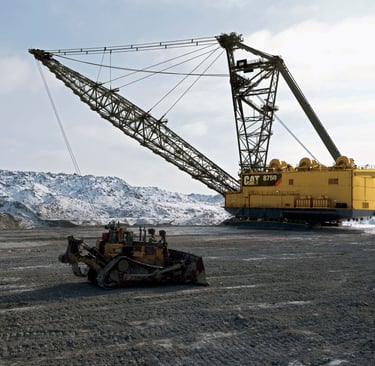

Aplikasi pada Dragline dan Shovel

Dragline dan electric shovel merupakan mesin utama dalam operasi strip mining batubara. Kabel trailing untuk aplikasi ini harus mampu menahan beban tarik hingga beberapa ton sambil menyalurkan daya hingga 10 MW.

Spesifikasi Khusus untuk Dragline:

• Tegangan: 12/20 kV atau 18/30 kV

• Konfigurasi: 3×185+3×95/3 untuk daya maksimal

• Panjang: hingga 1.500 meter

• Sistem reel otomatis untuk pengelolaan kabel

Panduan Instalasi dan Best Practices

Persiapan Instalasi

1. Perhitungan Beban: Tentukan kebutuhan arus berdasarkan rating equipment dan factor keamanan 125%

2. Route Planning: Rencanakan jalur kabel untuk meminimalkan sharp bend dan obstacle

3. Ground Preparation: Pastikan area bebas dari sharp object dan debris

Prosedur Pemasangan

1. Handling: Gunakan cable reel dengan diameter minimum 20 kali diameter kabel

2. Pulling: Maksimal pulling tension 50 N/mm² penampang konduktor

3. Bending Radius: Minimum 12 kali diameter kabel untuk instalasi permanen

4. Connection: Gunakan connector khusus trailing cable dengan IP67 rating

Sistem Monitoring dan Maintenance

1. Visual Inspection: Mingguan untuk outer sheath condition

2. Electrical Testing: Bulanan untuk insulation resistance (minimum 1000 MΩ)

3. Thermal Monitoring: Continuous monitoring untuk hotspot detection

4. Mechanical Inspection: 6 bulanan untuk stress concentration point

Standar dan Sertifikasi

VDE 0250 Part 813

Standar Jerman ini mengatur secara ketat persyaratan kabel fleksibel tegangan menengah untuk aplikasi trailing, meliputi:

• Konstruksi konduktor dan isolasi

• Ketahanan mekanis minimum

• Test procedure untuk abrasi dan flexing

• Persyaratan flame retardant

Compliance dengan Regulasi Indonesia

Kabel NTSCGEWOEU memenuhi persyaratan:

• SNI 04-6629.6-2003 tentang Kabel Tenaga

• Peraturan Menteri ESDM No. 38 Tahun 2018 tentang Keselamatan Pertambangan

• Standar K3 Migas untuk aplikasi oil & gas

Tren Teknologi dan Masa Depan

Smart Cable Technology

Pengembangan terbaru mencakup integrasi sensor fiber optic untuk:

• Real-time temperature monitoring

• Mechanical stress detection

• Predictive failure analysis

• Condition-based maintenance

Sustainability Initiatives

• Penggunaan material recycled copper

• Eco-friendly rubber compound

• End-of-life recycling program

• Carbon footprint reduction

Kesimpulan

Kabel trailing fleksibel tegangan menengah NTSCGEWOEU merupakan solusi teknologi tinggi yang dirancang khusus untuk mengatasi tantangan operasional industri pertambangan terbuka Indonesia. Dengan konstruksi berlapis yang sophisticated, material berkualitas tinggi, dan compliance terhadap standar internasional, kabel ini memberikan keandalan operasional yang superior dalam kondisi ekstrem.

Investasi dalam teknologi kabel berkualitas tinggi bukan hanya sekedar compliance terhadap regulasi keselamatan, tetapi juga strategic decision yang memberikan return ekonomis jangka panjang melalui pengurangan biaya maintenance, peningkatan uptime operasi, dan enhanced safety performance.

Seiring dengan pertumbuhan industri pertambangan Indonesia dan tuntutan efisiensi operasional yang semakin tinggi, adopsi teknologi kabel NTSCGEWOEU menjadi pilihan logical untuk perusahaan yang berkomitmen terhadap operational excellence dan sustainability.

Kata Kunci: kabel trailing fleksibel, tegangan menengah, NTSCGEWOEU, pertambangan terbuka, ekskavator, conveyor bergerak, abrasi resistant, VDE 0250 Part 813, Indonesia mining, electrical safety
