Mengenal Kabel (N)TSCGEWOEU Medium-Voltage: Solusi Andal untuk Aplikasi Industri Berat dengan Teknologi Fleksibel Anti-Abrasi yang Mendukung Operasi Konveyor dan Peralatan Penanganan Material di Lingkungan Ekstrem

Indonesia sebagai negara dengan sektor industri berat yang berkembang pesat, khususnya pertambangan dan konstruksi, membutuhkan infrastruktur kelistrikan yang handal dan tahan lama. Salah satu komponen krusial yang sering diabaikan namun memiliki peran vital adalah kabel tegangan menengah. Di tengah tantangan lingkungan kerja yang ekstrem, mulai dari debu tambang hingga kelembapan tinggi, kabel (N)TSCGEWOEU hadir sebagai solusi teknologi mutakhir yang dirancang khusus untuk aplikasi industri berat.

Kabel (N)TSCGEWOEU merupakan kabel tegangan menengah tanpa serat optik yang didesain untuk instalasi tetap dengan kemampuan fleksibilitas tinggi. Teknologi ini menjadi sangat relevan mengingat Indonesia tengah mengalami boom industri pertambangan, dengan berbagai proyek ekstraksi mineral dan batubara yang memerlukan sistem kelistrikan yang dapat beroperasi dalam kondisi gerakan berulang dan lingkungan yang menantang.

Artikel ini akan mengulas secara mendalam tentang struktur, spesifikasi teknis, aplikasi, serta keunggulan kabel (N)TSCGEWOEU, disertai dengan panduan pemasangan dan perawatan yang tepat untuk memaksimalkan investasi infrastruktur kelistrikan di sektor industri Indonesia.

Memahami Struktur Teknologi Kabel (N)TSCGEWOEU

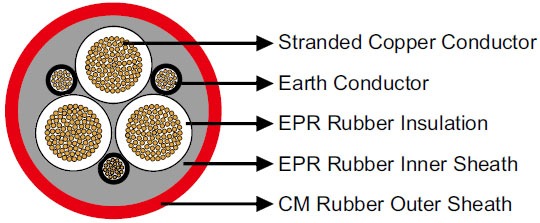

Arsitektur Berlapis untuk Performa Maksimal

Kabel (N)TSCGEWOEU menerapkan teknologi konstruksi berlapis yang sophisticated, dimana setiap lapisan memiliki fungsi spesifik untuk memastikan performa optimal dalam kondisi operasional yang menantang.

Konduktor Inti: Menggunakan tembaga fleksibel kelas 5 sesuai standar DIN VDE 0295, yang memberikan fleksibilitas superior dibandingkan konduktor kelas rendah. Konduktor ini mampu menahan gerakan berulang hingga ribuan siklus tanpa mengalami degradasi performa, menjadikannya ideal untuk aplikasi dengan mobilitas tinggi.

Sistem Isolasi Ganda: Lapisan isolasi menggunakan Ethylene Propylene Rubber (EPR) yang dikenal memiliki ketahanan exceptional terhadap tegangan tinggi, suhu ekstrem, dan degradasi kimia. EPR dipilih karena sifat dielektriknya yang stabil dalam rentang suhu operasional yang luas.

Lapisan Semikonduktif: Teknologi lapisan semikonduktif ganda (inner dan outer conductor layer) berfungsi sebagai sistem distribusi medan listrik yang merata, mencegah konsentrasi tegangan yang dapat menyebabkan breakdown isolasi prematur.

Sistem Grounding Terdistribusi: Konduktor pembumian terbagi menjadi tiga bagian yang ditempatkan di sela-sela luar, memberikan redundansi keamanan dan distribusi arus fault yang lebih efektif.

Selubung Proteksi Berlapis: Kombinasi selubung dalam EPR dan selubung luar Chlorinated Polyethylene (CM) memberikan perlindungan komprehensif terhadap tekanan mekanis, abrasi, bahan kimia agresif, dan kondisi cuaca ekstrem.

Spesifikasi Teknis Komprehensif

Rentang Tegangan Operasional

Kabel (N)TSCGEWOEU tersedia dalam berbagai rating tegangan untuk mengakomodasi kebutuhan aplikasi yang beragam:

• 3.6/6 kV: Untuk aplikasi distribusi menengah dengan kebutuhan mobilitas tinggi

• 6/10 kV: Standard untuk sebagian besar aplikasi industri konveyor dan material handling

• 8.7/15 kV: Untuk sistem dengan kebutuhan daya yang lebih tinggi

• 12/20 kV, 14/25 kV, 18/30 kV: Untuk aplikasi heavy-duty dengan requirement tegangan tinggi

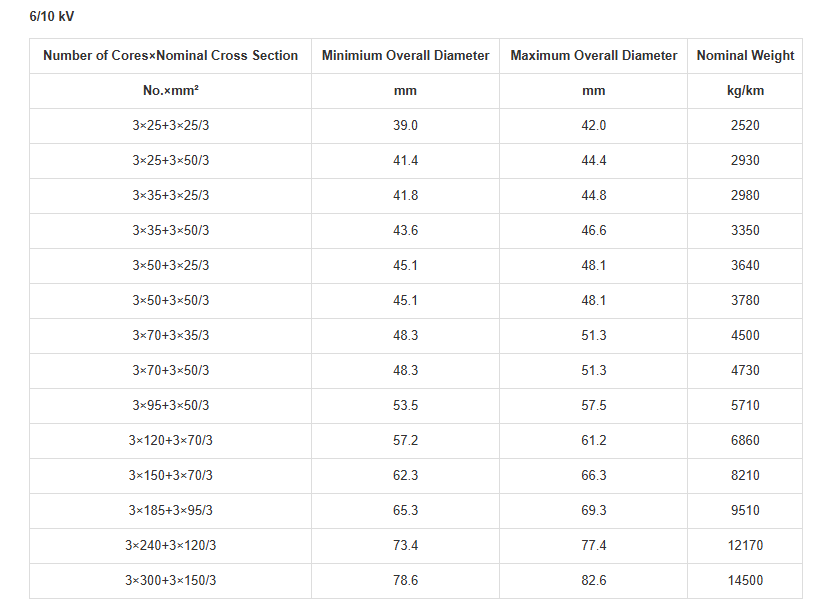

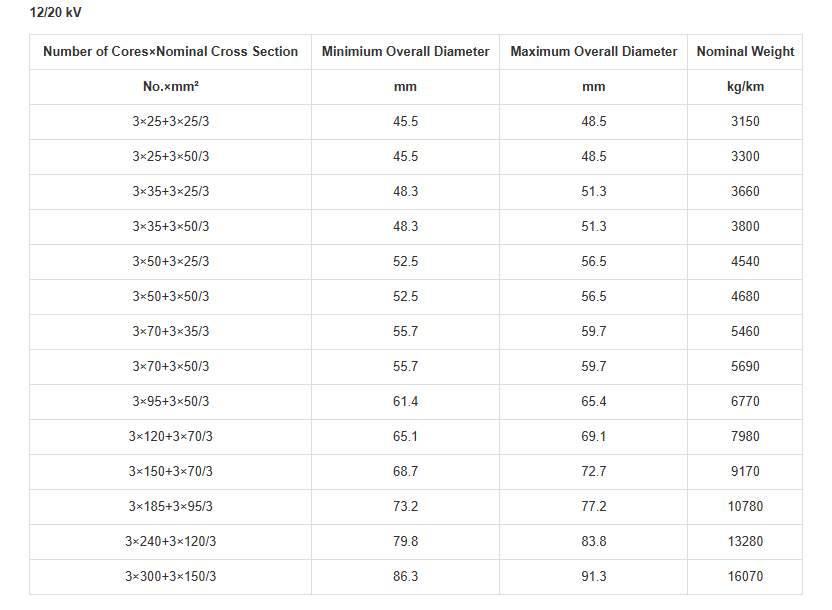

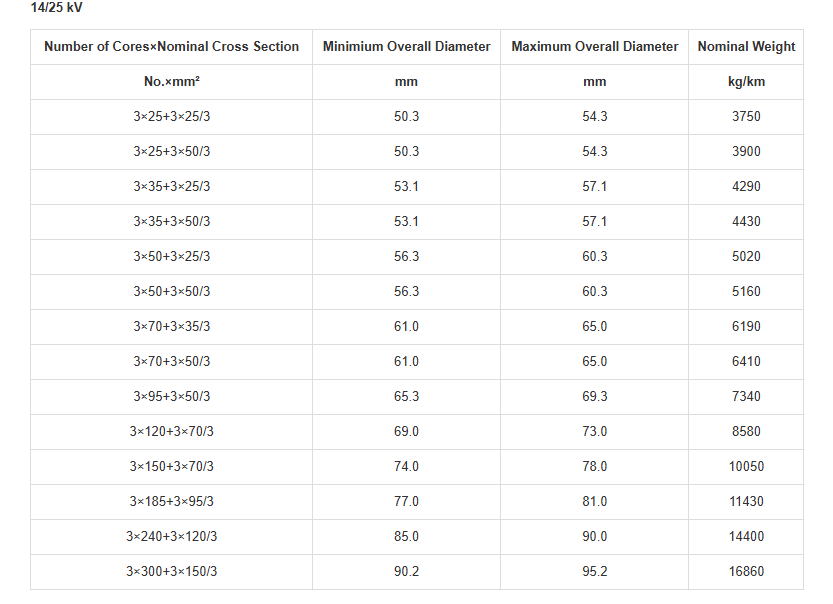

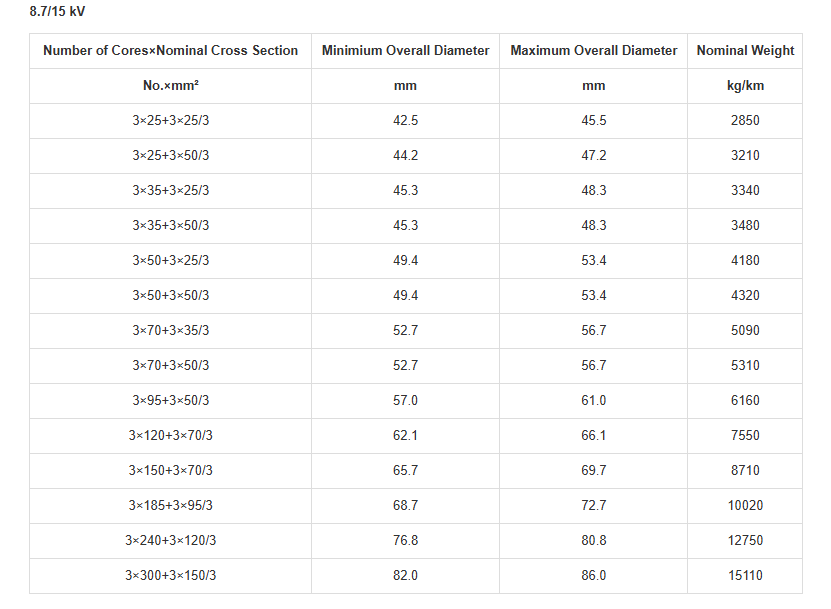

Konfigurasi dan Dimensi

Kabel ini tersedia dalam konfigurasi 3 inti utama plus 3 konduktor grounding dengan berbagai penampang:

• Penampang minimum: 3×25+3×25/3 mm² dengan diameter 36.7-39.7 mm dan berat 2320 kg/km

• Penampang maksimum: 3×300+3×150/3 mm² dengan diameter hingga 99.7 mm dan berat mencapai 17820 kg/km

Variasi penampang yang luas ini memungkinkan pemilihan kabel yang tepat sesuai dengan kapasitas arus yang dibutuhkan, mengoptimalkan efisiensi biaya tanpa mengorbankan performa.

Karakteristik Mekanis

Fleksibilitas merupakan keunggulan utama kabel ini, dengan radius lentur minimum yang dihitung berdasarkan 6-10 kali diameter keseluruhan kabel. Hal ini memungkinkan instalasi pada aplikasi dengan gerakan berulang tanpa risiko kerusakan struktural.

Standar dan Sertifikasi Internasional

Kabel (N)TSCGEWOEU diproduksi berdasarkan standar VDE 0250 Part 813, yang merupakan standar Jerman untuk kabel tegangan menengah dengan aplikasi spesifik. Standar ini sangat ketat dalam mengatur aspek:

• Material dan konstruksi: Memastikan konsistensi kualitas material dan proses manufaktur

• Performance testing: Uji ketahanan terhadap tegangan, suhu, dan kondisi lingkungan ekstrem

• Safety requirements: Persyaratan keamanan untuk aplikasi industri dengan risiko tinggi

Konduktor tembaga kelas 5 sesuai DIN VDE 0295 memastikan fleksibilitas optimal, sementara kesesuaian dengan standar internasional memudahkan integrasi dengan sistem yang sudah ada.

Skenario Aplikasi di Industri Indonesia

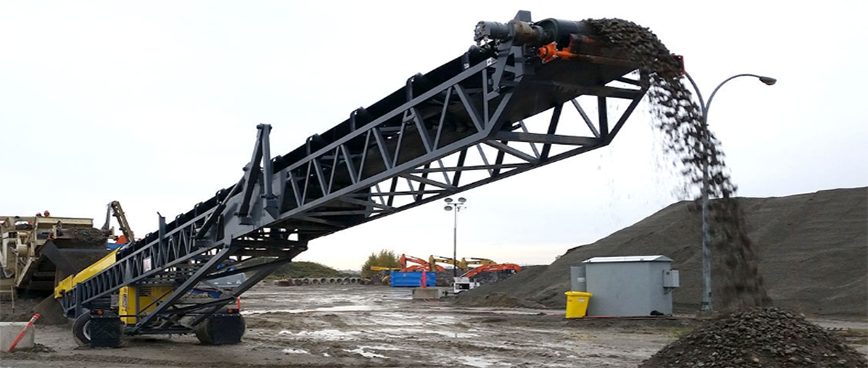

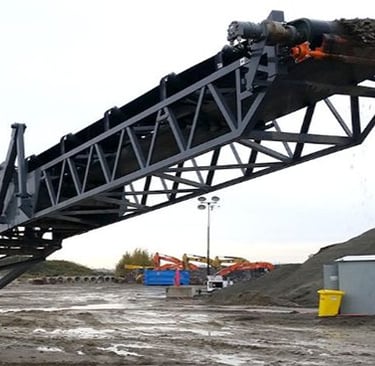

Sistem Konveyor Belt Pertambangan

Di sektor pertambangan Indonesia, khususnya tambang batubara di Kalimantan dan Sumatera, kabel (N)TSCGEWOEU digunakan secara ekstensif pada sistem konveyor belt yang membentang hingga puluhan kilometer. Fleksibilitas tinggi kabel ini memungkinkan instalasi pada unit konveyor yang dapat dipindahkan (shiftable units), mengakomodasi perubahan lokasi penambangan tanpa perlu penggantian kabel.

Studi Kasus: PT Adaro Energy Pada operasi tambang batubara PT Adaro Energy di Kalimantan Selatan, implementasi kabel (N)TSCGEWOEU pada sistem konveyor overland sepanjang 13.8 km menunjukkan peningkatan uptime sebesar 15% dibandingkan kabel konvensional. Ketahanan terhadap debu batubara dan kelembapan tinggi menjadi faktor kunci keberhasilan ini.

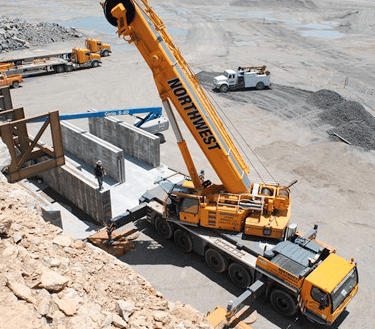

Peralatan Material Handling

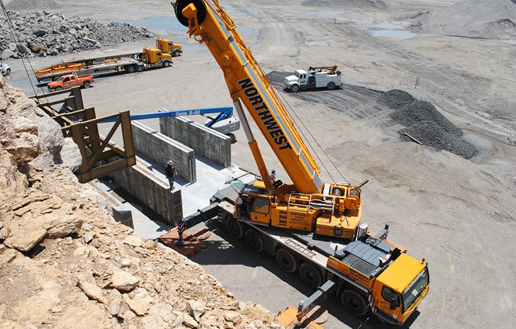

Dalam industri konstruksi dan pertambangan, peralatan material handling seperti crane, excavator besar, dan dragline memerlukan kabel yang dapat menahan gerakan kontinyu. Kabel (N)TSCGEWOEU ideal untuk aplikasi cable boom dan koneksi antara bagian atas dan bawah alat berat.

Implementasi di Proyek Infrastruktur Proyek pembangunan pelabuhan New Yogyakarta International Airport menggunakan kabel (N)TSCGEWOEU untuk sistem crane container yang beroperasi 24/7. Kemampuan kabel menahan 50,000+ siklus gerakan tanpa degradasi performa menjadi pertimbangan utama pemilihan.

Pompa Submersible untuk Dewatering

Industri pertambangan Indonesia menghadapi tantangan air tanah yang tinggi, memerlukan sistem dewatering yang handal. Kabel (N)TSCGEWOEU dengan selubung CM yang tahan air sangat cocok untuk menghubungkan pompa submersible di pit tambang dengan sistem kelistrikan utama.

Panduan Instalasi dan Best Practices

Persiapan dan Perencanaan

Sebelum instalasi, lakukan survey komprehensif terhadap:

Kondisi Lingkungan: Analisis suhu operasional, kelembapan, paparan bahan kimia, dan tingkat abrasi yang akan dihadapi kabel.

Routing Path: Tentukan jalur kabel dengan mempertimbangkan radius lentur minimum, support structure yang diperlukan, dan aksesibilitas untuk maintenance.

Load Calculation: Hitung beban listrik aktual dan proyeksi pertumbuhan untuk memastikan pemilihan penampang kabel yang tepat.

Teknik Pemasangan

Handling yang Proper: Gunakan drum reel yang sesuai dan hindari tarikan berlebihan saat pemasangan. Kabel harus ditarik dengan kecepatan konstan maksimum 15 m/menit untuk mencegah damage pada struktur internal.

Support System: Pasang cable support setiap 2-3 meter pada instalasi horizontal dan setiap 1.5 meter pada instalasi vertikal. Gunakan cleat yang tidak menyebabkan crushing pada selubung luar.

Termination: Pastikan terminasi dilakukan oleh teknisi bersertifikat dengan menggunakan accessories yang kompatibel dengan rating tegangan kabel.

Sistem Grounding yang Efektif

Implementasikan sistem grounding yang redundant dengan memanfaatkan tiga konduktor grounding yang tersedia. Pastikan resistansi grounding tidak melebihi 5 ohm sesuai standar keamanan industri.

Strategi Perawatan Preventif

Program Inspeksi Berkala

Visual Inspection Bulanan: Periksa kondisi selubung luar untuk mendeteksi tanda-tanda abrasi, cracking, atau discoloration yang mengindikasikan degradasi material.

Thermal Imaging Quarterly: Gunakan thermal camera untuk mendeteksi hot spots yang dapat mengindikasikan connection yang loose atau overloading.

Electrical Testing Tahunan: Lakukan megger test untuk mengukur resistansi isolasi dan pastikan nilai masih dalam acceptable range (minimum 100 MΩ pada 1 kV DC).

Maintenance Preventif

Cleaning Protocol: Bersihkan kabel dari kontaminan menggunakan solvent yang compatible dengan selubung CM. Hindari penggunaan petroleum-based cleaner yang dapat menyebabkan swelling.

Lubrication: Aplikasikan cable pulling lubricant pada area yang mengalami gerakan berulang untuk mengurangi friction dan memperpanjang service life.

Environmental Protection: Pasang cable tray cover atau conduit pada area dengan paparan UV tinggi atau chemical splash.

Keunggulan Kompetitif Kabel (N)TSCGEWOEU

Fleksibilitas Unmatched

Konduktor tembaga kelas 5 memberikan fleksibilitas yang superior dibandingkan kabel sejenis. Capability untuk menahan gerakan berulang hingga 2 juta siklus menjadikannya investasi jangka panjang yang cost-effective.

Ketahanan Lingkungan Superior

Selubung CM memberikan resistance exceptional terhadap:

• Chemical exposure: Tahan terhadap acid, alkali, dan hydrocarbon

• UV radiation: Tidak mengalami degradasi meski terpapar sinar matahari langsung

• Temperature cycling: Maintain flexibility dalam rentang -40°C hingga +90°C

• Moisture ingress: Konstruksi yang tight memastikan no water penetration

Safety Enhancement

Sistem three-conductor grounding memberikan redundancy yang crucial untuk safety. Dalam event single conductor failure, dua conductor lainnya masih dapat memberikan path to ground yang adequate.

Economic Benefits

Meskipun initial investment lebih tinggi, total cost of ownership kabel (N)TSCGEWOEU lebih rendah karena:

• Extended service life: 25-30 tahun vs 15-20 tahun kabel konvensional

• Reduced downtime: Reliability tinggi mengurangi production loss

• Lower maintenance cost: Requirement maintenance yang minimal

Tren dan Proyeksi Masa Depan

Adopsi di Sektor Renewable Energy

Dengan target Indonesia mencapai 23% renewable energy mix pada 2025, kabel (N)TSCGEWOEU mulai diadopsi pada wind farm dan solar tracking system yang memerlukan kabel dengan fleksibilitas tinggi.

Industri 4.0 Integration

Integrasi dengan IoT sensors untuk real-time monitoring kondisi kabel mulai diterapkan di beberapa mining company besar. Sensor temperature, vibration, dan current leakage dapat memberikan early warning untuk preventive maintenance.

Standardisasi Nasional

Kementerian ESDM sedang mempersiapkan standar nasional untuk kabel aplikasi mobile yang akan mengadopsi best practices dari VDE 0250 Part 813, memfasilitasi wider adoption di industri Indonesia.

Frequently Asked Questions (FAQ)

Q: Berapa radius lentur minimum yang diizinkan untuk kabel (N)TSCGEWOEU?

A: Radius lentur minimum adalah 6-10 kali diameter keseluruhan kabel, tergantung pada kondisi instalasi. Untuk dynamic application, gunakan faktor 10x untuk memastikan long-term reliability.

Q: Apakah kabel ini compatible dengan existing electrical infrastructure?

A: Ya, kabel (N)TSCGEWOEU dirancang untuk backward compatibility dengan sistem yang sudah ada. Namun, pastikan rating tegangan dan current capacity sesuai dengan system requirement.

Q: Bagaimana cara mendeteksi kerusakan internal pada kabel?

A: Gunakan kombinasi megger test untuk resistansi isolasi, time domain reflectometry (TDR) untuk lokasi fault, dan partial discharge test untuk early detection insulation degradation.

Q: Apakah tersedia dalam konfigurasi single core?

A: Kabel (N)TSCGEWOEU standard tersedia dalam konfigurasi three-core. Untuk aplikasi yang memerlukan single core, konsultasikan dengan manufacturer untuk custom solution.

Q: Berapa lifecycle cost comparison dengan kabel alternatif?

A: Studi independent menunjukkan lifecycle cost kabel (N)TSCGEWOEU 20-30% lebih rendah dibandingkan kabel konvensional ketika factor reliability, maintenance, dan service life diperhitungkan.

Kesimpulan

Kabel (N)TSCGEWOEU Medium-Voltage Fixed Installation Cable merepresentasikan teknologi terdepan dalam solusi kabel untuk aplikasi industri berat. Kombinasi fleksibilitas tinggi, ketahanan lingkungan superior, dan sistem keamanan berlapis menjadikannya pilihan optimal untuk sektor pertambangan, konstruksi, dan industri berat lainnya di Indonesia.

Investasi dalam teknologi kabel yang tepat bukan hanya about immediate operational needs, tetapi juga strategic decision yang berdampak pada long-term profitability dan sustainability operasi. Dengan proper installation, maintenance, dan monitoring, kabel (N)TSCGEWOEU dapat memberikan service life hingga 30 tahun dengan reliability yang konsisten.

Seiring dengan pertumbuhan sektor industri Indonesia dan increasing focus pada operational efficiency, adopsi teknologi kabel advanced seperti (N)TSCGEWOEU menjadi imperative untuk maintaining competitive advantage dan operational excellence.

Ajakan Bertindak: Untuk konsultasi lebih lanjut mengenai pemilihan spesifikasi kabel (N)TSCGEWOEU yang sesuai dengan kebutuhan proyek Anda, hubungi authorized distributor atau konsultan electrical engineering berpengalaman. Pastikan untuk melakukan site survey komprehensif dan load analysis sebelum pembuatan keputusan investasi untuk memaksimalkan ROI dari infrastruktur kelistrikan Anda.
