Mengenal Kabel NSHTOEU 0.6/1kV: Solusi Teknologi Canggih untuk Beban Dinamis dan Operasional Kendaraan LHD di Tambang Bawah Tanah Indonesia

Pendahuluan

Industri pertambangan Indonesia terus berkembang pesat, dengan proyeksi produksi batu bara yang diperkirakan mencapai 695 juta ton pada tahun 2025. Seiring dengan meningkatnya kegiatan penambangan bawah tanah, kebutuhan akan infrastruktur listrik yang andal dan tahan lama menjadi semakin krusial. Salah satu komponen vital yang sering diabaikan namun memiliki peran strategis adalah sistem perkabelan untuk peralatan tambang.

Kabel fleksibel untuk peralatan tambang bawah tanah merupakan tulang punggung operasional yang menentukan kelancaran aktivitas penambangan. Berbeda dengan kabel konvensional, kabel tambang harus mampu menahan kondisi ekstrem seperti kelembaban tinggi, abrasi, getaran konstan, dan pergerakan mekanis yang berulang-ulang. Ketika kabel mengalami kegagalan, dampaknya bukan hanya gangguan operasional, tetapi juga risiko keselamatan pekerja dan kerugian finansial yang signifikan.

Kendaraan Load-Haul-Dump (LHD) menjadi salah satu peralatan utama dalam operasi tambang bawah tanah modern. LHD berfungsi untuk memuat, mengangkut, dan membuang material hasil penambangan dalam terowongan sempit. Mengingat mobilitas tinggi dan beban kerja yang berat, LHD memerlukan sistem kabel yang tidak hanya mampu menyuplai daya listrik secara stabil, tetapi juga dapat mengikuti pergerakan dinamis kendaraan tanpa mengalami keausan prematur.

Kabel NSHTOEU 0.6/1kV hadir sebagai solusi inovatif yang dirancang khusus untuk mengatasi tantangan-tantangan tersebut. Dengan konstruksi yang telah dioptimalkan untuk aplikasi beban dinamis, kabel ini menawarkan kombinasi ideal antara fleksibilitas, ketahanan mekanis, dan performa listrik yang superior.

Spesifikasi Teknis Kabel NSHTOEU 0.6/1kV

Tegangan Operasi: 0.6/1 kV

Kabel NSHTOEU beroperasi pada tegangan nominal 0.6/1 kV, yang merupakan standar untuk aplikasi distribusi daya menengah di lingkungan industri. Klasifikasi tegangan ini menunjukkan bahwa kabel dapat beroperasi secara aman pada tegangan fase-netral 600V dan tegangan fase-fase 1000V, memberikan margin keamanan yang memadai untuk fluktuasi tegangan yang umum terjadi di sistem kelistrikan tambang.

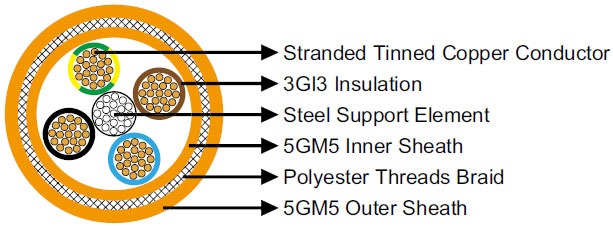

Desain Kabel Berlapis

Konduktor Tembaga Fleksibel Inti kabel menggunakan konduktor tembaga berlapis timah yang dipilin fleksibel sesuai dengan standar kelas 5 atau 6. Struktur konduktor yang terdiri dari kawat-kawat halus yang dipilin dengan pola khusus memberikan fleksibilitas maksimal sambil mempertahankan konduktivitas listrik yang optimal. Lapisan timah berfungsi sebagai perlindungan terhadap korosi dan oksidasi, memperpanjang umur pakai konduktor dalam lingkungan tambang yang korosif.

Isolasi EPR Tipe 3GI3 Lapisan isolasi menggunakan material Ethylene Propylene Rubber (EPR) tipe 3GI3 yang memiliki karakteristik tahan panas hingga 90°C dan ketahanan dielektrik yang superior. EPR dipilih karena fleksibilitasnya yang tetap terjaga pada suhu rendah, resistensi yang baik terhadap ozon dan radiasi UV, serta kemampuan mempertahankan sifat-sifat listrik dalam jangka waktu panjang.

Elemen Penyangga Baja Central Bagian tengah kabel dilengkapi dengan elemen penyangga dari baja yang berfungsi sebagai penahan beban mekanis. Elemen ini dirancang dengan kekuatan tarik yang bervariasi dari 6 kN hingga 50 kN, disesuaikan dengan aplikasi spesifik dan beban kerja yang dihadapi. Desain central support element ini memastikan distribusi tegangan mekanis yang merata, mencegah kerusakan pada konduktor saat kabel mengalami tarikan atau tekukan.

Selubung Dalam PCP Tipe 5GM5 Lapisan selubung dalam menggunakan material Polychloroprene (PCP) tipe 5GM5 yang memberikan perlindungan tambahan terhadap penetrasi kelembaban dan kontaminan. Material ini dipilih karena resistensinya terhadap minyak, bahan kimia, dan abrasi, sambil tetap mempertahankan fleksibilitas yang diperlukan untuk aplikasi dinamis.

Anyaman Anti-Torsi Salah satu fitur unggulan kabel NSHTOEU adalah anyaman penguat dari benang polyester yang terikat secara vulkanisasi antara selubung dalam dan luar. Anyaman ini berfungsi sebagai anti-torsi, mencegah kabel mengalami puntiran berlebihan saat digulung atau dibentangkan. Desain ini sangat krusial untuk aplikasi reeling, di mana kabel mengalami putaran berulang yang dapat menyebabkan stress mekanis dan kegagalan prematur.

Selubung Luar PCP Tipe 5GM5 Lapisan terluar menggunakan material yang sama dengan selubung dalam, memberikan perlindungan akhir terhadap faktor lingkungan eksternal. Selubung luar ini dirancang dengan ketebalan yang optimal untuk memberikan perlindungan maksimal tanpa mengurangi fleksibilitas kabel secara keseluruhan.

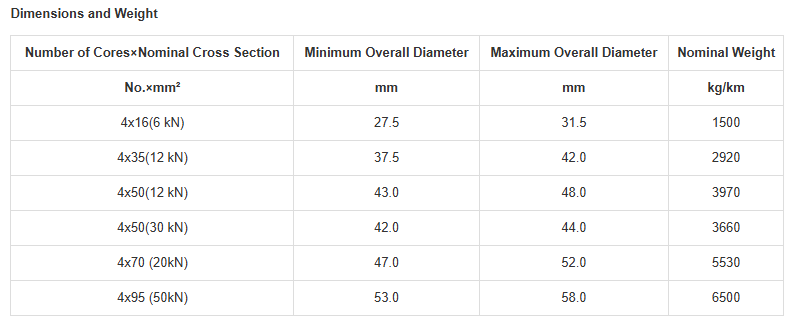

Dimensi dan Spesifikasi Berat

Kabel NSHTOEU tersedia dalam berbagai konfigurasi yang disesuaikan dengan kebutuhan aplikasi:

• 4x16 mm² (6 kN): Diameter keseluruhan 27.5-31.5 mm, berat nominal 1500 kg/km

• 4x35 mm² (12 kN): Diameter keseluruhan 37.5-42.0 mm, berat nominal 2920 kg/km

• 4x50 mm² (12 kN): Diameter keseluruhan 43.0-48.0 mm, berat nominal 3970 kg/km

• 4x50 mm² (30 kN): Diameter keseluruhan 42.0-44.0 mm, berat nominal 3660 kg/km

• 4x70 mm² (20 kN): Diameter keseluruhan 47.0-52.0 mm, berat nominal 5530 kg/km

• 4x95 mm² (50 kN): Diameter keseluruhan 53.0-58.0 mm, berat nominal 6500 kg/km

Variasi ini memungkinkan pemilihan kabel yang tepat berdasarkan kebutuhan arus, kekuatan mekanis, dan keterbatasan ruang instalasi.

Aplikasi Penggunaan di Lapangan

Kendaraan Tambang LHD (Load-Haul-Dump)

Load-Haul-Dump (LHD) merupakan kendaraan serbaguna yang menjadi andalan dalam operasi tambang bawah tanah modern. Kendaraan ini menggabungkan tiga fungsi utama: memuat (load) material dari face tambang, mengangkut (haul) melalui terowongan, dan membuang (dump) ke lokasi yang ditentukan. Dalam konteks industri pertambangan Indonesia, LHD banyak digunakan di tambang emas bawah tanah seperti yang dioperasikan oleh PT Antam di Pongkor dan berbagai tambang nikel bawah tanah di Sulawesi.

Karakteristik operasional LHD yang memerlukan mobilitas tinggi dalam ruang terbatas menciptakan tantangan khusus untuk sistem perkabelan. Kabel harus mampu mengikuti pergerakan kendaraan yang meliputi maju-mundur, berbelok tajam, naik-turun, dan bahkan beroperasi dalam posisi miring. Getaran konstan dari mesin dan aktivitas penggalian menambah stress mekanis pada kabel, sementara lingkungan tambang yang berdebu dan korosif menuntut ketahanan material yang superior.

Kabel NSHTOEU dirancang khusus untuk mengatasi kondisi operasional ekstrem ini. Konstruksi fleksibel memungkinkan kabel mengikuti pergerakan LHD tanpa mengalami fatigue, sementara elemen penyangga baja memberikan kekuatan tarik yang diperlukan untuk menahan beban mekanis selama operasi.

Penggunaan pada Gulungan Kabel (Cable Reels)

Sistem reeling merupakan metode penyaluran daya yang paling efisien untuk kendaraan bergerak di tambang bawah tanah. Kabel NSHTOEU kompatibel dengan dua jenis sistem gulungan utama:

Gulungan Mono-Spiral Sistem ini menggunakan gulungan tunggal di mana kabel dililit dalam pola spiral. Keuntungan utama adalah desain yang lebih sederhana dan pemeliharaan yang relatif mudah. Namun, sistem ini menuntut kabel yang memiliki resistensi torsi yang baik untuk mencegah puntiran berlebihan selama proses gulungan.

Gulungan Silinder Sistem gulungan silinder menggunakan drum yang lebih besar dengan lapisan kabel yang tersusun rapi. Sistem ini memberikan kapasitas kabel yang lebih besar dan distribusi stress yang lebih merata, tetapi memerlukan kontrol yang lebih presisi dan ruang instalasi yang lebih luas.

Anyaman anti-torsi pada kabel NSHTOEU menjadi kunci keberhasilan dalam kedua aplikasi ini, memastikan kabel dapat digulung dan dibentangkan ribuan kali tanpa mengalami degradasi performa.

Lingkungan Tambang Bawah Tanah

Kondisi operasional di tambang bawah tanah Indonesia menghadirkan tantangan lingkungan yang unik. Kelembaban relatif yang tinggi, mencapai 80-95%, dikombinasikan dengan suhu ambient yang bervariasi antara 25-40°C, menciptakan kondisi yang kondusif untuk korosi dan degradasi material. Kandungan mineral agresif dalam air tanah, seperti sulfat dan klorida, menambah faktor korosif yang harus ditahan oleh sistem kabel.

Ruang operasi yang terbatas dalam terowongan tambang, umumnya dengan lebar 3-4 meter dan tinggi 3-3.5 meter, menuntut kabel yang dapat beroperasi dalam radius tekukan yang ketat. Abrasi tinggi dari debu mineral, serpihan batu, dan kontak dengan permukaan kasar menjadi faktor perusak yang harus diminimalkan melalui desain selubung yang tepat.

Kabel NSHTOEU memberikan solusi komprehensif untuk tantangan-tantangan ini melalui kombinasi material berkualitas tinggi dan konstruksi yang dioptimalkan untuk kondisi ekstrem.

Keunggulan Kabel NSHTOEU

Fleksibilitas Superior dan Umur Pakai Panjang

Keunggulan utama kabel NSHTOEU terletak pada fleksibilitasnya yang luar biasa. Konstruksi konduktor dari kawat-kawat halus yang dipilin dengan pola optimized, dikombinasikan dengan material isolasi EPR yang tetap fleksibel dalam rentang suhu luas, memungkinkan kabel untuk ditekuk hingga radius minimal 12 kali diameter kabel tanpa mengalami kerusakan struktural.

Pengujian kelelahan (fatigue testing) menunjukkan bahwa kabel NSHTOEU dapat menahan hingga 50,000 siklus tekuk pada radius minimal tanpa degradasi performa listrik yang signifikan. Dalam kondisi operasional normal, hal ini setara dengan umur pakai 3-5 tahun, tergantung intensitas penggunaan.

Minim Gangguan Saat Digulung-Ulang (Reeling/Unreeling)

Anyaman anti-torsi yang terintegrasi dalam konstruksi kabel memastikan bahwa proses reeling dan unreeling berlangsung dengan mulus tanpa menimbulkan stress torsional berlebihan. Hal ini mengurangi risiko kegagalan prematur dan meminimalkan downtime operasional yang disebabkan oleh masalah kabel.

Koefisien torsi yang rendah, yaitu kurang dari 0.1 Nm per meter kabel, memastikan bahwa sistem gulungan dapat beroperasi dengan konsumsi energi minimal dan keausan mekanis yang rendah pada komponen reel.

Desain Kuat Namun Ringan

Meskipun memiliki konstruksi yang robust, kabel NSHTOEU didesain dengan optimasi berat yang cermat. Penggunaan material berkinerja tinggi dengan density yang relatif rendah menghasilkan kabel yang 15-20% lebih ringan dibandingkan kabel sejenis dengan spesifikasi mekanis yang sama.

Keuntungan berat yang lebih ringan ini tidak hanya mengurangi beban pada sistem handling dan reel, tetapi juga mempermudah instalasi dan pemeliharaan, serta mengurangi stress pada struktur penyangga.

Performa Optimal dalam Kondisi Ekstrem

Kombinasi material berkualitas tinggi dalam konstruksi kabel NSHTOEU memberikan performa yang konsisten dalam berbagai kondisi ekstrem:

• Resistensi Suhu: Beroperasi stabil dalam rentang -25°C hingga +90°C

• Ketahanan Kelembaban: IP67 rating untuk perlindungan terhadap penetrasi air

• Resistensi Kimia: Tahan terhadap minyak mineral, coolant, dan sebagian besar bahan kimia industri

• Ketahanan Abrasi: Lulus pengujian abrasi sesuai standar IEC 60811-404 dengan hasil excellent

Standar & Kepatuhan

Standar VDE 0250 Part 814

Kabel NSHTOEU memenuhi persyaratan ketat standar VDE 0250 Part 814 yang mengatur spesifikasi kabel fleksibel untuk aplikasi bergerak dalam kondisi berat. Standar ini mencakup:

• Persyaratan Konstruksi: Spesifikasi material, dimensi, dan toleransi manufacturing

• Pengujian Mekanis: Uji tarik, tekuk berulang, abrasi, dan impact resistance

• Pengujian Listrik: Uji tegangan tembus, resistansi isolasi, dan partial discharge

• Pengujian Lingkungan: Uji suhu ekstrem, kelembaban, dan aging

Sertifikasi dan Pengujian Keselamatan

Selain kepatuhan terhadap standar teknis, kabel NSHTOEU telah menjalani serangkaian pengujian keselamatan untuk memastikan kesesuaian dengan regulasi keselamatan tambang:

• Uji Flame Retardancy: Sesuai standar IEC 60332-1 untuk ketahanan terhadap api

• Uji Low Smoke Emission: Memenuhi persyaratan emisi asap rendah untuk aplikasi ruang tertutup

• Uji Toxic Gas Emission: Lulus pengujian emisi gas beracun saat terbakar

Sertifikasi dari lembaga independen seperti TÜV dan DEKRA memberikan jaminan kualitas dan keselamatan yang diperlukan untuk aplikasi kritis di industri pertambangan.

FAQ – Pertanyaan yang Sering Diajukan

Kabel NSHTOEU dirancang secara khusus untuk aplikasi tambang bawah tanah dengan sistem reeling dinamis. Untuk operasi tambang terbuka, disarankan menggunakan kabel dengan konstruksi yang berbeda, seperti kabel armored yang lebih cocok untuk instalasi tetap atau semi-mobile di lingkungan terbuka. Perbedaan utama terletak pada prioritas desain: NSHTOEU mengutamakan fleksibilitas dan ketahanan terhadap pergerakan berulang, sementara kabel tambang terbuka lebih fokus pada ketahanan terhadap faktor cuaca dan proteksi mekanis statis.

Dalam kondisi operasional normal dengan intensitas penggunaan 8-12 jam per hari, kabel NSHTOEU memiliki estimasi umur pakai 3-5 tahun. Faktor-faktor yang mempengaruhi umur pakai meliputi frekuensi reeling/unreeling, kondisi lingkungan spesifik, kualitas sistem gulungan, dan praktik pemeliharaan. Dengan pemeliharaan preventif yang baik, termasuk inspeksi berkala, pelumasan reel, dan pembersihan dari kontaminan, umur pakai dapat diperpanjang hingga 6-7 tahun.

Ya, kabel NSHTOEU sepenuhnya kompatibel dengan sistem gulungan otomatis, baik mono-spiral maupun silinder. Konstruksi anti-torsi dan karakteristik fleksibel memungkinkan integrasi dengan sistem kontrol otomatis untuk reeling/unreeling. Namun, penting untuk memastikan bahwa sistem kontrol dikalibrasi dengan benar untuk mencegah over-tensioning atau under-tensioning yang dapat mengurangi umur pakai kabel.

Pemeliharaan optimal kabel NSHTOEU meliputi beberapa aspek kunci:

Inspeksi Visual Berkala: Periksa selubung luar setiap minggu untuk mendeteksi tanda-tanda abrasi, retakan, atau deformasi. Perhatikan khususnya area yang sering mengalami tekukan atau kontak dengan permukaan kasar.

Pemeliharaan Sistem Reel: Pastikan reel beroperasi dengan mulus, bebas dari serpihan atau benda tajam, dan memiliki pelumasan yang memadai. Alignment yang tidak tepat dapat menyebabkan keausan prematur pada kabel.

Pengendalian Lingkungan: Meskipun kabel dirancang untuk kondisi ekstrem, kontrol kontaminan seperti chemical spillage dan accumulated debris dapat memperpanjang umur pakai.

Parameter Operasional: Hindari tensioning berlebihan saat pemasangan dan pastikan radius tekukan tidak melebihi batas minimum yang direkomendasikan (12x diameter kabel).

Perbedaan fundamental kabel NSHTOEU dengan kabel tambang konvensional terletak pada beberapa aspek:

Konstruksi Anti-Torsi: Anyaman polyester vulkanisasi yang terintegrasi memberikan resistensi torsi superior, fitur yang tidak dimiliki kabel standar.

Optimasi Fleksibilitas: Konstruksi konduktor dan isolasi dioptimalkan khusus untuk aplikasi dinamis dengan siklus tekuk tinggi, berbeda dengan kabel standar yang dirancang untuk instalasi semi-statis.

Beban Mekanis Tinggi: Elemen penyangga baja dengan rating hingga 50 kN memberikan kemampuan handling beban yang jauh superior dibandingkan kabel tambang konvensional.

Material Performance: Kombinasi EPR isolation dan PCP sheath memberikan balance optimal antara fleksibilitas, ketahanan kimia, dan durabilitas untuk kondisi operasional spesifik LHD.

Penutup

Industri pertambangan Indonesia tengah menghadapi transformasi menuju operasi yang lebih efisien dan sustainable. Dalam konteks ini, pemilihan komponen infrastruktur yang tepat, termasuk sistem perkabelan, menjadi faktor krusial yang menentukan produktivitas dan keselamatan operasional.

Kabel NSHTOEU 0.6/1kV merepresentasikan evolusi teknologi kabel untuk aplikasi tambang bawah tanah yang menggabungkan inovasi material science dengan engineering excellence. Konstruksi berlapis yang sophisticated, dengan fitur anti-torsi dan optimasi fleksibilitas, menjawab tantangan spesifik yang dihadapi oleh kendaraan LHD dalam lingkungan operasional yang ekstrem.

Investasi dalam teknologi kabel berkualitas tinggi seperti NSHTOEU bukan hanya keputusan teknis, tetapi juga strategi bisnis yang smart. Dengan total cost of ownership yang lebih rendah, berkat umur pakai yang panjang dan minimal maintenance requirement, kabel ini memberikan value proposition yang compelling untuk operator tambang.

Lebih dari itu, kepatuhan terhadap standar internasional dan sertifikasi keselamatan yang comprehensive memastikan bahwa penggunaan kabel NSHTOEU mendukung compliance terhadap regulasi keselamatan kerja yang semakin ketat di industri pertambangan Indonesia.

Seiring dengan meningkatnya kompleksitas operasi tambang dan tuntutan terhadap efisiensi energi, kabel NSHTOEU 0.6/1kV memposisikan diri sebagai solusi forward-looking yang ready untuk menghadapi tantangan masa depan. Kombinasi antara performa teknis superior, reliability yang proven, dan dukungan engineering yang comprehensive menjadikan kabel ini pilihan yang tepat bagi operator tambang yang mengutamakan operational excellence dan sustainable mining practices.

Dengan memilih kabel yang tepat sesuai dengan kondisi aplikasi spesifik, operator tambang dapat mencapai optimasi performa operasional, meningkatkan safety record, dan ultimately, mencapai sustainable competitive advantage dalam industri pertambangan yang semakin kompetitif.

Apa yang membedakan kabel ini dari kabel tambang standar lainnya?

Bagaimana cara merawat kabel agar tidak cepat rusak?

Apakah kabel ini bisa digulung otomatis?

Berapa umur pakai kabel ini dalam kondisi tambang normal?

Apakah kabel NSHTOEU cocok untuk permukaan tambang terbuka?
