Mengenal Kabel NSGAFOEU/NSHXAFOE: Solusi Kabel Inti Tunggal Tegangan Menengah Terdepan untuk Sistem Transportasi Rel, Bus Listrik, dan Instalasi Industri Tertutup di Indonesia

Pendahuluan

Dalam era transformasi energi dan elektrifikasi transportasi di Indonesia, kebutuhan akan sistem kabel tegangan menengah yang handal semakin meningkat. Sektor transportasi publik seperti Light Rail Transit (LRT) Jakarta, MRT, dan berbagai proyek bus listrik TransJakarta memerlukan infrastruktur kelistrikan yang tidak hanya efisien, tetapi juga aman dan tahan lama.

Kabel NSGAFOEU dan NSHXAFOE merupakan solusi kabel inti tunggal bertegangan menengah yang dirancang khusus untuk memenuhi tantangan ini. Kedua jenis kabel ini telah terbukti andal dalam berbagai aplikasi, mulai dari kendaraan rel, bus listrik, hingga instalasi industri berat seperti pertambangan. Dengan spesifikasi teknis yang memenuhi standar internasional, kabel-kabel ini menjadi pilihan utama untuk proyek-proyek infrastruktur strategis di Indonesia.

Penggunaan kabel tegangan menengah dalam sistem transportasi dan industri tidak dapat diabaikan. Dalam konteks Indonesia yang sedang gencar mengembangkan transportasi ramah lingkungan, pemilihan kabel yang tepat akan menentukan keberhasilan dan keberlanjutan proyek-proyek tersebut. Kabel NSGAFOEU dan NSHXAFOE menawarkan fleksibilitas instalasi yang tinggi, baik untuk pemasangan tetap maupun aplikasi yang melibatkan komponen bergerak.

Standar dan Sertifikasi Internasional

Kualitas dan keamanan kabel NSGAFOEU dan NSHXAFOE dijamin melalui kepatuhan terhadap standar internasional yang ketat. Standar DIN VDE 0250 Bagian 602 mengatur spesifikasi untuk kabel NSGAFOEU/NSGAFCMOEU, sementara DIN VDE 0250 Bagian 606 khusus diterapkan untuk versi bebas halogen NSHXAFOE/NSHXAFCMOE.

Standar DIN VDE 0250 merupakan acuan Jerman yang diakui secara internasional untuk kabel daya. Standar ini mencakup persyaratan ketat mengenai konstruksi kabel, material yang digunakan, uji kinerja, dan aspek keselamatan. Bagian 602 secara spesifik mengatur kabel untuk aplikasi transportasi dan instalasi bergerak, sementara Bagian 606 fokus pada kabel bebas halogen yang ramah lingkungan.

Kepatuhan terhadap standar ini memberikan jaminan bahwa kabel dapat beroperasi dengan aman dalam berbagai kondisi lingkungan, termasuk suhu ekstrem, getaran mekanis, dan paparan bahan kimia yang mungkin ditemui dalam operasi transportasi atau industri. Bagi proyek-proyek di Indonesia, penggunaan kabel berstandar internasional ini memastikan kompatibilitas dengan sistem kelistrikan global dan memudahkan proses sertifikasi keselamatan.

Manfaat standar internasional juga terlihat dalam aspek pemeliharaan dan troubleshooting. Teknisi lokal dapat dengan mudah mengidentifikasi spesifikasi kabel dan menerapkan prosedur perawatan yang sesuai, mengingat dokumentasi teknis yang komprehensif dan konsisten dengan praktik internasional.

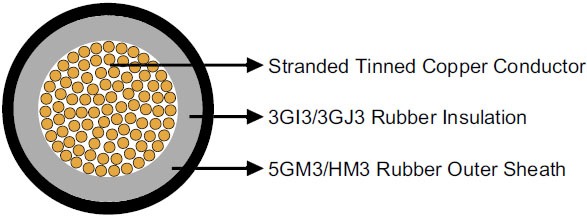

Struktur dan Material Kabel Berkualitas Tinggi

Konstruksi kabel NSGAFOEU dan NSHXAFOE menunjukkan perhatian detail terhadap kualitas dan kinerja. Setiap komponen dirancang untuk memenuhi fungsi spesifik dalam memastikan transmisi daya yang efisien dan aman.

Konduktor Tembaga Bertimah:

Inti kabel menggunakan konduktor tembaga bertimah berpilin kelas 5 sesuai standar DIN VDE 0295/IEC 60228. Klasifikasi kelas 5 menunjukkan tingkat fleksibilitas tinggi, yang sangat penting untuk aplikasi yang melibatkan getaran atau pergerakan. Proses pelapisan timah pada tembaga meningkatkan ketahanan terhadap korosi dan memperpanjang umur pakai kabel, terutama dalam lingkungan dengan kelembaban tinggi seperti yang sering ditemui di Indonesia.

Lapisan Konduktor Dalam:

Untuk kabel dengan rating 6kV, ditambahkan lapisan semi-konduktif yang berfungsi sebagai stress control. Lapisan ini mendistribusikan medan listrik secara merata, mencegah konsentrasi tegangan yang dapat menyebabkan breakdown isolasi prematur.

Isolasi EPR:

Material isolasi menggunakan senyawa Ethylene Propylene Rubber (EPR) tipe 3GI3/3GJ3. EPR dipilih karena karakteristik isolasi listrik yang excellent, fleksibilitas yang baik pada berbagai suhu, dan ketahanan terhadap aging. Material ini mampu mempertahankan sifat isolasinya dalam jangka waktu lama, bahkan dalam kondisi operasi yang demanding.

Pelindung Tambahan Opsional:

Varian NSGAFCMOEU dan NSHXAFCMOE dilengkapi screen dari kawat tembaga bertimah yang memberikan perlindungan tambahan terhadap interferensi elektromagnetik dan meningkatkan keamanan operasi.

Selubung Luar:

Perbedaan utama antara kedua varian terletak pada material selubung luar. NSGAFOEU menggunakan karet terklorinasi tipe 5GM3 yang tahan minyak dan tahan api, cocok untuk aplikasi industri konvensional. Sementara NSHXAFOE menggunakan polimer bebas halogen HM3 yang tidak hanya tahan minyak dan api, tetapi juga menghasilkan asap rendah saat terbakar, menjadikannya ideal untuk ruang tertutup dan aplikasi yang mengutamakan aspek lingkungan.

Spesifikasi Teknis dan Parameter Kabel Terperinci

Pemahaman mendalam tentang parameter teknis kabel sangat penting untuk pemilihan yang tepat sesuai kebutuhan aplikasi. Kabel NSGAFOEU/NSHXAFOE tersedia dalam dua kategori tegangan utama dengan berbagai pilihan penampang konduktor.

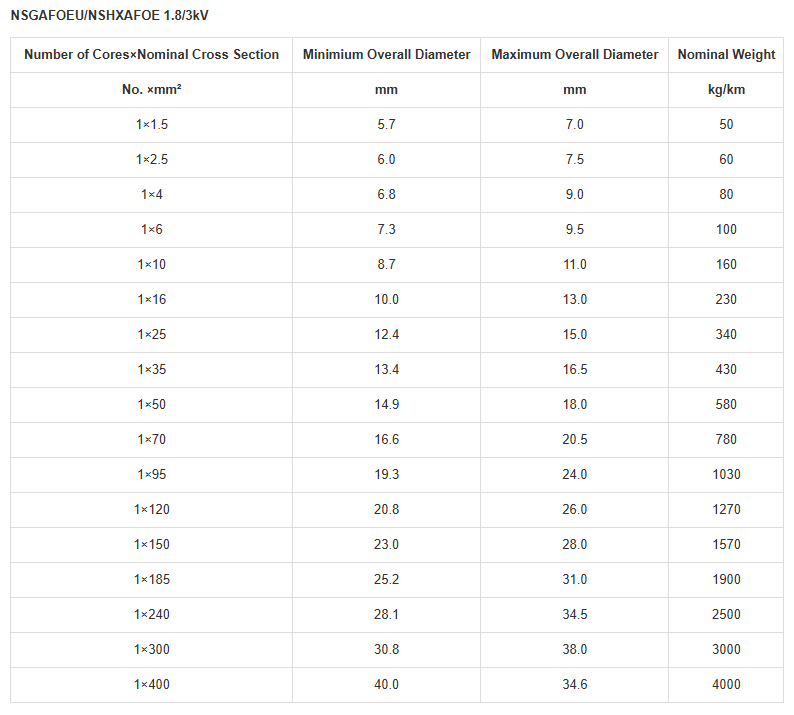

Kabel Tegangan 1.8/3 kV

Kategori ini cocok untuk aplikasi tegangan menengah rendah dengan persyaratan fleksibilitas tinggi:

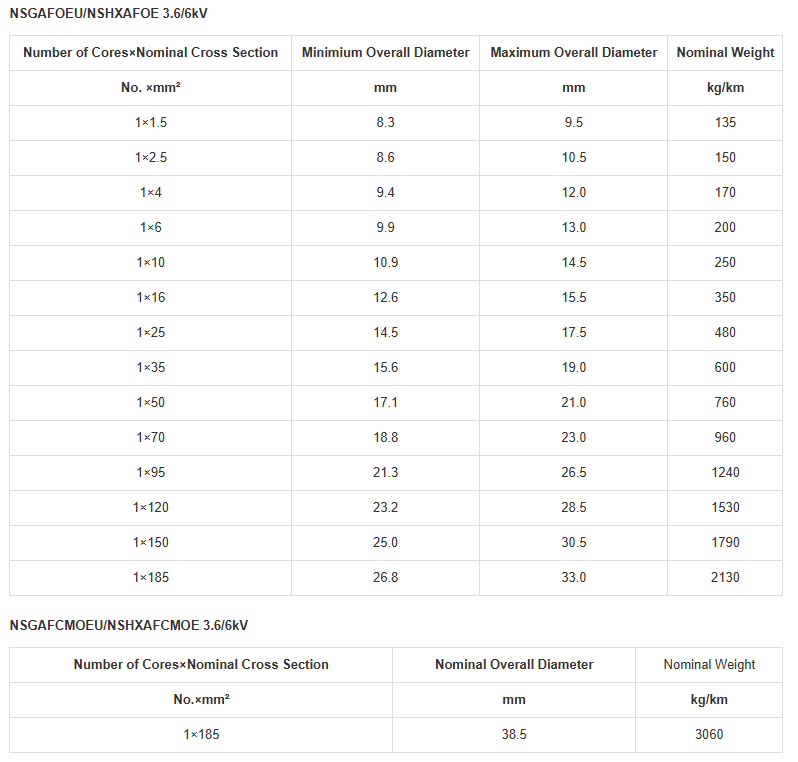

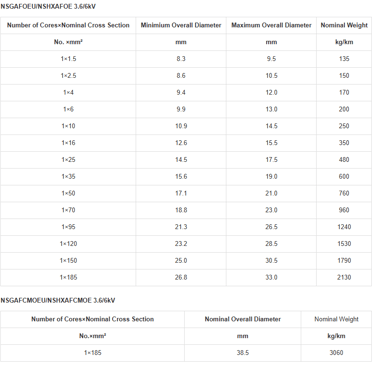

Kabel Tegangan 3.6/6 kV

Kategori ini dirancang untuk aplikasi tegangan menengah yang lebih tinggi dengan persyaratan isolasi yang lebih ketat:

Pemilihan penampang konduktor harus mempertimbangkan arus beban, jarak transmisi, dan voltage drop yang diijinkan. Untuk aplikasi transportasi, umumnya digunakan penampang 25-95 mm² tergantung pada kapasitas sistem dan panjang rute.

Bidang Aplikasi dan Implementasi

Kabel NSGAFOEU dan NSHXAFOE memiliki fleksibilitas aplikasi yang luas, menjadikannya solusi ideal untuk berbagai sektor di Indonesia.

Transportasi Rel: Dalam konteks pengembangan sistem transportasi massal di Indonesia, kabel ini telah diimplementasikan pada proyek LRT Jabodebek dan MRT Jakarta. Instalasi tetap pada kendaraan berpemandu rel memerlukan kabel yang dapat menahan getaran konstan dan perubahan suhu operasi. Karakteristik fleksibilitas kelas 5 dan ketahanan mekanis yang tinggi membuatnya cocok untuk aplikasi ini.

Bus dan Kendaraan Listrik: Program elektrifikasi TransJakarta dan pengembangan bus listrik di kota-kota besar Indonesia memerlukan sistem distribusi daya internal yang andal. Kabel ini digunakan untuk menghubungkan baterai, inverter, dan motor traksi dengan efisiensi tinggi. Varian bebas halogen (NSHXAFOE) particularly penting untuk aplikasi ini mengingat aspek keselamatan penumpang dalam ruang tertutup.

Pipa dan Saluran Instalasi Tertutup: Proyek infrastruktur seperti terowongan kereta api dan stasiun bawah tanah memerlukan kabel yang dapat beroperasi dalam lingkungan terbatas dengan ventilasi minimal. Karakteristik tahan api dan asap rendah dari NSHXAFOE menjadi keunggulan utama dalam aplikasi ini.

Komponen Bergerak: Pada sistem crane dan conveyor di sektor pertambangan, kabel ini digunakan untuk koneksi bagian-bagian yang bergerak. Fleksibilitas tinggi dan ketahanan terhadap abrasi memungkinkan operasi kontinyu dalam kondisi yang demanding.

Papan Hubung Tegangan Rendah: Kabel 3 kV dapat digunakan dalam switchboard untuk memastikan koneksi yang tahan terhadap hubung singkat dan gangguan tanah, memberikan tingkat keamanan yang lebih tinggi dibandingkan kabel tegangan rendah konvensional.

Saran Pemasangan dan Perawatan Profesional

Instalasi yang tepat merupakan kunci keberhasilan operasi jangka panjang kabel tegangan menengah. Beberapa aspek kritis yang harus diperhatikan meliputi:

Persiapan Instalasi: Pastikan kabel dipasang pada cable tray tertutup atau sistem conduit yang memenuhi standar IP (Ingress Protection) yang sesuai. Untuk aplikasi outdoor, gunakan tray dengan rating IP65 atau lebih tinggi untuk melindungi dari debu dan air. Hindari pemasangan langsung yang terpapar sinar UV tanpa proteksi tambahan.

Radius Kelengkungan: Patuhi radius kelengkungan minimum yang direkomendasikan, yaitu 8 kali diameter luar kabel untuk instalasi tetap dan 15 kali diameter luar untuk aplikasi bergerak. Kelengkungan yang terlalu tajam dapat merusak struktur internal kabel dan mengurangi umur pakai.

Perlindungan Mekanis: Gunakan grommet atau bushing pada titik-titik masuk kabel ke dalam panel atau enclosure untuk mencegah abrasi. Untuk aplikasi bergerak, pertimbangkan penggunaan cable chain atau spiral wrapping untuk proteksi tambahan.

Terminasi dan Sambungan: Gunakan cable lug dan connector yang sesuai dengan rating tegangan dan arus kabel. Pastikan terminasi dibuat dengan torque yang tepat sesuai spesifikasi manufacturer untuk menghindari hot spot dan arc fault.

Pemeliharaan Berkala: Implementasikan program pemeliharaan preventif yang mencakup inspeksi visual mingguan untuk mengidentifikasi tanda-tanda keausan mekanis seperti crack pada selubung luar atau deformasi kabel. Lakukan pengujian isolasi dengan megger setiap 6 bulan untuk memastikan integritas isolasi tetap dalam batas yang aman.

Monitoring Suhu: Untuk aplikasi high-current, pertimbangkan instalasi thermal monitoring untuk mendeteksi overheating dini. Suhu operasi normal kabel tidak boleh melebihi 90°C untuk EPR insulation.

Dokumentasi: Buat dokumentasi lengkap instalasi termasuk routing diagram, specification sheet, dan test record. Dokumentasi ini penting untuk troubleshooting dan maintenance planning di masa depan.

Studi Kasus: Implementasi di Sektor Pertambangan Indonesia

Sebagai contoh implementasi nyata, kabel NSHXAFOE telah digunakan dalam proyek modernisasi sistem conveyor di tambang batubara Kalimantan Timur. Proyek ini menghadapi tantangan unik berupa lingkungan berdebu, kelembaban tinggi, dan kebutuhan operasi 24/7.

Sebelum upgrade, sistem menggunakan kabel konvensional yang sering mengalami failure akibat penetrasi kelembaban ke dalam isolasi. Hal ini menyebabkan downtime yang signifikan dan biaya maintenance yang tinggi. Implementasi kabel NSHXAFOE dengan selubung tahan minyak dan kelembaban berhasil mengurangi failure rate hingga 80%.

Keunggulan bebas halogen juga terbukti penting ketika terjadi insiden kebakaran kecil di area conveyor. Asap yang minimal memudahkan evakuasi pekerja dan tidak mengkontaminasi area kerja secara berlebihan. Total cost of ownership (TCO) menurun signifikan berkat berkurangnya frekuensi replacement dan maintenance cost.

Proyek ini juga mendemonstrasikan pentingnya proper installation practice. Penggunaan cable tray dengan drainage system dan regular inspection schedule menjadi kunci keberhasilan operasi jangka panjang.

Tanya Jawab Umum (FAQ)

Q1: Apakah kabel NSGAFOEU dan NSHXAFOE tahan terhadap api?

A: Ya, kedua jenis kabel ini memiliki karakteristik tahan api (flame retardant). NSGAFOEU menggunakan selubung karet terklorinasi tipe 5GM3 yang tahan api, sementara NSHXAFOE menggunakan polimer bebas halogen HM3 yang tidak hanya tahan api tetapi juga menghasilkan asap rendah saat terbakar. Hal ini sangat penting untuk keselamatan dalam ruang tertutup dan memenuhi regulasi keselamatan kebakaran yang ketat.

Q2: Di mana kabel ini sebaiknya dipasang?

A: Kabel ini ideal untuk berbagai aplikasi: kendaraan rel (LRT, MRT, kereta api), sistem transportasi bus listrik, instalasi tetap di dalam pipa atau saluran tertutup, sistem conveyor dan crane di industri pertambangan, serta switchboard tegangan rendah. Fleksibilitas desain memungkinkan penggunaan baik untuk instalasi tetap maupun aplikasi bergerak.

Q3: Apa perbedaan utama antara NSGAFOEU dan NSHXAFOE?

A: Perbedaan utama terletak pada material selubung luar dan karakteristik lingkungan. NSHXAFOE adalah versi bebas halogen (halogen-free) dengan emisi asap rendah saat terbakar, menjadikannya lebih ramah lingkungan dan aman untuk ruang tertutup. NSGAFOEU menggunakan karet terklorinasi yang juga tahan api tetapi mengandung halogen. Kedua varian memiliki ketahanan yang sama terhadap minyak dan abrasi mekanis.

Q4: Apakah kabel ini cocok untuk aplikasi bergerak?

A: Sangat cocok. Kabel ini dirancang khusus dengan konduktor kelas 5 (highly flexible) untuk aplikasi yang melibatkan pergerakan dan getaran. Konstruksi stranded conductor dan material selubung yang fleksibel memungkinkan ribuan siklus bending tanpa degradasi performa. Ideal untuk cable chain, moving parts pada crane, dan aplikasi robotik.

Q5: Apakah bisa digunakan di luar ruangan?

A: Ya, tetapi dengan proteksi yang tepat. Kabel harus dipasang dalam cable tray tertutup atau conduit untuk melindungi dari sinar UV langsung, hujan, dan kontaminan lingkungan. Material selubung tahan terhadap variasi suhu dan kelembaban, tetapi paparan UV langsung dapat menyebabkan degradasi prematur. Untuk outdoor installation, pertimbangkan penggunaan UV-resistant cable tray atau additional sheathing.

Q6: Bagaimana cara menentukan ukuran kabel yang tepat?

A: Pemilihan ukuran berdasarkan beberapa faktor: arus beban maksimum, jarak transmisi, voltage drop yang diijinkan (umumnya 3-5%), dan ambient temperature. Gunakan tabel ampacity dari manufacturer dan aplikasikan derating factor sesuai kondisi instalasi. Untuk aplikasi critical, disarankan konsultasi dengan electrical engineer bersertifikat.

Q7: Berapa umur pakai kabel ini?

A: Dengan instalasi dan maintenance yang proper, kabel dapat beroperasi 20-25 tahun. Faktor yang mempengaruhi lifetime antara lain: kondisi operasi (suhu, kelembaban, getaran), kualitas instalasi, frekuensi maintenance, dan exposure terhadap bahan kimia. Regular testing dan monitoring dapat memperpanjang umur pakai dan mencegah failure yang tidak terduga.

Penutup dan Rekomendasi

Kabel NSGAFOEU dan NSHXAFOE merepresentasikan solusi teknologi maju untuk kebutuhan kabel tegangan menengah di Indonesia. Dengan konstruksi yang robust, material berkualitas tinggi, dan kepatuhan terhadap standar internasional, kabel ini menjadi pilihan strategis untuk proyek-proyek infrastruktur modern.

Keunggulan utama meliputi fleksibilitas aplikasi yang tinggi, ketahanan terhadap kondisi lingkungan ekstrem, karakteristik tahan api dan asap rendah (untuk varian NSHXAFOE), serta umur pakai yang panjang dengan maintenance cost yang rendah. Dalam konteks transformasi energi dan elektrifikasi transportasi di Indonesia, investasi pada kabel berkualitas tinggi ini akan memberikan return yang optimal dalam jangka panjang.

Untuk pemilihan yang tepat, pertimbangkan faktor lingkungan operasi, persyaratan keselamatan, dan regulasi yang berlaku. Varian NSHXAFOE lebih disarankan untuk aplikasi yang mengutamakan aspek lingkungan dan keselamatan, sementara NSGAFOEU cocok untuk aplikasi industri konvensional dengan cost consideration.

Implementasi yang berhasil memerlukan perencanaan instalasi yang matang, penggunaan accessories yang sesuai, dan program maintenance yang terstruktur. Kerjasama dengan electrical contractor berpengalaman dan mengikuti best practice internasional akan memastikan kinerja optimal dan keamanan operasi.

Seiring dengan perkembangan teknologi dan meningkatnya awareness terhadap sustainability, kabel bebas halogen seperti NSHXAFOE akan semakin menjadi standar industri. Investasi pada teknologi ini tidak hanya memberikan benefit operasional, tetapi juga mendukung komitmen Indonesia terhadap green technology dan sustainable development.

Pemilihan kabel yang sesuai standar DIN VDE bukan hanya masalah compliance, tetapi juga jaminan quality, safety, dan compatibility dengan sistem kelistrikan global. Dalam era digital dan otomasi industri, reliability sistem kelistrikan menjadi faktor kritis yang tidak dapat dikompromikan.
