Mengenal Kabel Fleksibel Heavy Duty NSSHOEU .../3E + ST 0.6/1kV: Solusi Handal untuk Aplikasi Berat di Lingkungan Ekstrem Pertambangan dan Industri Indonesia

Pendahuluan

Indonesia sebagai negara dengan kekayaan sumber daya alam yang melimpah memiliki sektor pertambangan dan industri berat yang sangat berkembang pesat. Mulai dari tambang nikel di Sulawesi, tambang batubara di Kalimantan, hingga proyek infrastruktur mega seperti Ibu Kota Nusantara (IKN), semua membutuhkan sistem kelistrikan yang andal dan tahan terhadap kondisi lingkungan yang ekstrem.

Dalam lingkungan industri yang menuntut seperti ini, pemilihan kabel yang tepat menjadi faktor krusial untuk memastikan kontinuitas operasional dan keselamatan kerja. Kabel NSSHOEU .../3E + ST 0.6/1kV hadir sebagai solusi heavy duty yang dirancang khusus untuk menghadapi tantangan aplikasi berat di lingkungan ekstrem.

Kabel dengan konstruksi lapisan karet berkualitas tinggi ini telah menjadi pilihan utama para insinyur dan teknisi di berbagai sektor industri Indonesia. Dengan kemampuan menahan beban mekanis yang sangat tinggi, kabel ini sangat cocok untuk aplikasi di pertambangan, pengeboran, konstruksi terowongan, quarry, dan berbagai proyek infrastruktur yang memerlukan daya tahan luar biasa.

Peran kabel fleksibel heavy duty dalam industri modern tidak bisa dianggap remeh. Di tengah pesatnya perkembangan sektor pertambangan Indonesia yang diprediksi akan terus tumbuh dengan adanya program hilirisasi mineral, kebutuhan akan komponen kelistrikan yang dapat diandalkan menjadi semakin penting. Kabel NSSHOEU .../3E + ST 0.6/1kV menjawab tantangan tersebut dengan menawarkan kombinasi sempurna antara fleksibilitas, daya tahan, dan keandalan operasional.

Memahami Model Kabel: (N) SSHOEU / (N) SSHÖU 3E+ST

Nama (N) SSHOEU / (N) SSHÖU 3E+ST mungkin terdengar rumit, tetapi setiap huruf dan angka dalam model ini memiliki makna khusus yang menunjukkan kemampuan kabel:

(N): Awalan ini menunjukkan bahwa kabel diproduksi sesuai dengan standar Eropa. Standar ini memastikan kabel aman, tahan lama, dan mampu bekerja di bawah kondisi paling berat.

SSHOEU / SSHÖU: Huruf-huruf ini menunjukkan konstruksi dan bahan kabel. "SS" berarti kabel dirancang untuk penggunaan berat, artinya kabel ini dibuat untuk tahan terhadap tekanan mekanis yang besar.

"H" menandakan fleksibilitas tinggi, yang sangat penting untuk kabel yang digunakan di lingkungan pertambangan di mana pergerakan dan pembengkokan sering terjadi.

"OEU" dan "ÖU" menunjukkan sifat tahan minyak dan tahan api, memastikan kabel dapat bertahan dari paparan zat keras tanpa mengorbankan keamanan atau performa.

3E+ST: Bagian ini merujuk pada fitur konstruksi kabel, termasuk tiga konduktor (3E) dan pelindung (ST) yang memberikan perlindungan tambahan terhadap gangguan elektromagnetik.

Spesifikasi dan Parameter Teknis Kabel NSSHOEU .../3E + ST 0.6/1kV

Konstruksi Teknis Berstandar Internasional

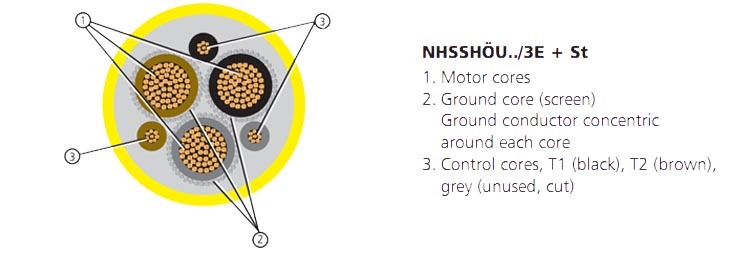

Kabel NSSHOEU .../3E + ST 0.6/1kV didesain dengan mengikuti standar VDE 0250 Part 812, yang memastikan kualitas dan keandalan internasional. Konstruksi kabel ini terdiri dari beberapa komponen utama yang saling mendukung untuk memberikan performa optimal:

Konduktor (Conductor): Menggunakan tembaga berlapis timah (tinned copper) yang dibentuk dengan teknik pilin fleksibel kelas 5 sesuai standar DIN VDE 0295. Konduktor tembaga berlapis timah memberikan konduktivitas listrik yang excellent sambil melindungi dari korosi, sangat penting untuk aplikasi di lingkungan dengan kelembaban tinggi seperti tambang bawah tanah.

Isolasi (Insulation): Menggunakan material EPR (Ethylene Propylene Rubber) tipe 3GI3 yang tahan panas. Material ini dipilih karena kemampuannya mempertahankan sifat isolasi bahkan pada suhu tinggi yang sering ditemukan di lingkungan industri berat.

Konduktor Pembumian (Earth Conductor): Tersedia dalam dua konfigurasi - distribusi spiral kawat tembaga berlapis timah di atas lapisan isolasi inti (koding .../3E) atau ditempatkan secara konsentris antara selubung dalam dan luar (koding ...kon). Desain ini memastikan pembumian yang efektif untuk keselamatan operasional.

Spesifikasi Tegangan dan Kapasitas Beban

Tegangan Kerja: Dirancang untuk beroperasi pada tegangan 0.6/1kV, yang merupakan tingkat tegangan menengah yang umum digunakan dalam aplikasi industri. Angka 0.6kV mengacu pada tegangan antar fase terhadap ground, sedangkan 1kV adalah tegangan antar fase, memberikan fleksibilitas dalam berbagai konfigurasi sistem kelistrikan.

Kapasitas Arus: Tersedia dalam berbagai ukuran penampang konduktor mulai dari 2.5mm² hingga 150mm², memungkinkan pemilihan yang tepat sesuai dengan kebutuhan beban listrik spesifik. Misalnya, untuk motor-motor besar di conveyor belt tambang batubara, dapat dipilih ukuran 95mm² atau 120mm² yang mampu menangani arus tinggi.

Material dan Ketahanan Lingkungan

Selubung Dalam (Inner Sheath): Menggunakan karet tipe GM1b yang memberikan perlindungan tambahan terhadap kelembaban dan kontaminan kimia ringan.

Selubung Luar (Outer Sheath): Terbuat dari karet terklorinasi tipe 5GM5 yang memiliki karakteristik istimewa: tahan abrasi, tahan sobek, tahan minyak, dan tahan api. Kombinasi sifat ini sangat penting untuk aplikasi di industri pertambangan dimana kabel sering bersentuhan dengan minyak pelumas, debu abrasif, dan risiko kebakaran.

Fleksibilitas Superior: Konstruksi konduktor kelas 5 dengan pilin halus memberikan fleksibilitas tinggi, memungkinkan instalasi di area dengan radius bengkok kecil dan pergerakan berulang tanpa mengalami kelelahan material.

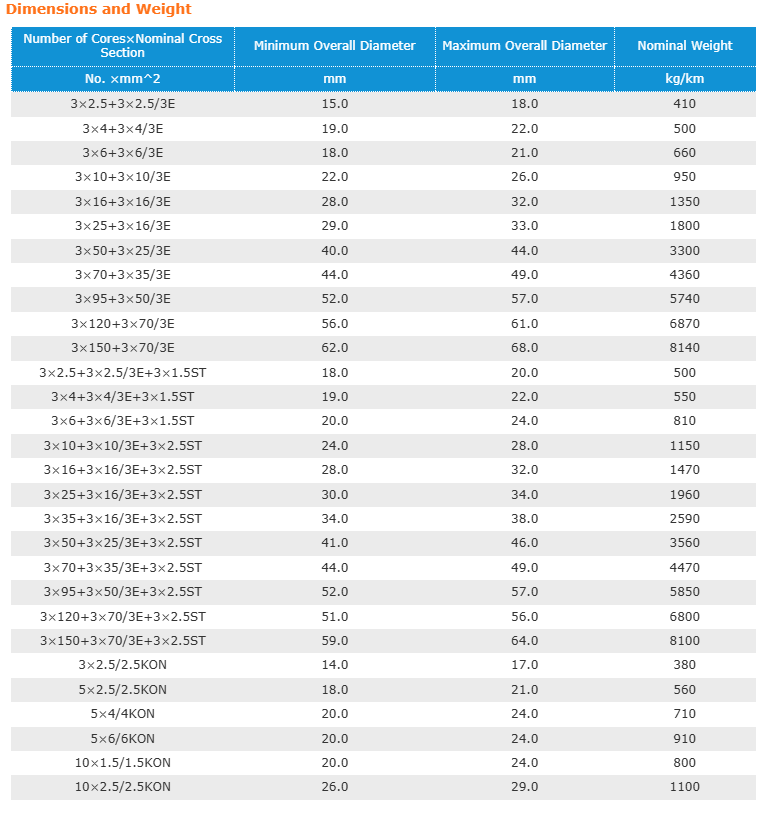

Dimensi dan Spesifikasi Berat

Kabel tersedia dalam berbagai konfigurasi cores dan ukuran penampang dengan spesifikasi dimensi yang telah dioptimalkan:

• Konfigurasi 3-core: Misalnya 3×25+3×16/3E dengan diameter keseluruhan 29-33mm dan berat nominal 1800 kg/km

• Konfigurasi dengan kontrol cores: Seperti 3×50+3×25/3E+3×2.5ST dengan diameter 41-46mm dan berat 3560 kg/km

• Konfigurasi konsentrik: Contohnya 5×6/6KON dengan diameter 20-24mm dan berat 910 kg/km

Variasi ini memungkinkan engineer untuk memilih konfigurasi yang paling sesuai dengan kebutuhan spesifik aplikasi, baik dari segi kapasitas listrik maupun keterbatasan fisik instalasi.

Aplikasi Kabel NSSHOEU .../3E + ST 0.6/1kV di Industri Indonesia

Industri Pertambangan: Tulang Punggung Ekonomi Indonesia

Sektor pertambangan Indonesia yang menyumbang sekitar 8-10% dari total PDB nasional memerlukan infrastruktur kelistrikan yang handal. Kabel NSSHOEU .../3E + ST 0.6/1kV telah terbukti menjadi pilihan utama untuk berbagai aplikasi pertambangan:

Tambang Batubara: Di tambang-tambang batubara besar seperti di Kutai Kartanegara, Kalimantan Timur, kabel ini digunakan untuk menyuplai daya ke excavator raksasa, dragline, dan sistem conveyor belt yang beroperasi 24 jam. Kemampuan tahan terhadap debu batubara dan kelembaban tinggi menjadikan kabel ini ideal untuk lingkungan tersebut.

Tambang Nikel: Mengingat Indonesia menguasai sekitar 30% cadangan nikel dunia dan sedang fokus pada program hilirisasi, banyak smelter nikel bermunculan di Sulawesi. Kabel NSSHOEU digunakan untuk menghubungkan peralatan mobile seperti wheel loader dan dump truck dengan sumber daya, serta untuk sistem distribusi daya di area processing plant yang memiliki suhu tinggi.

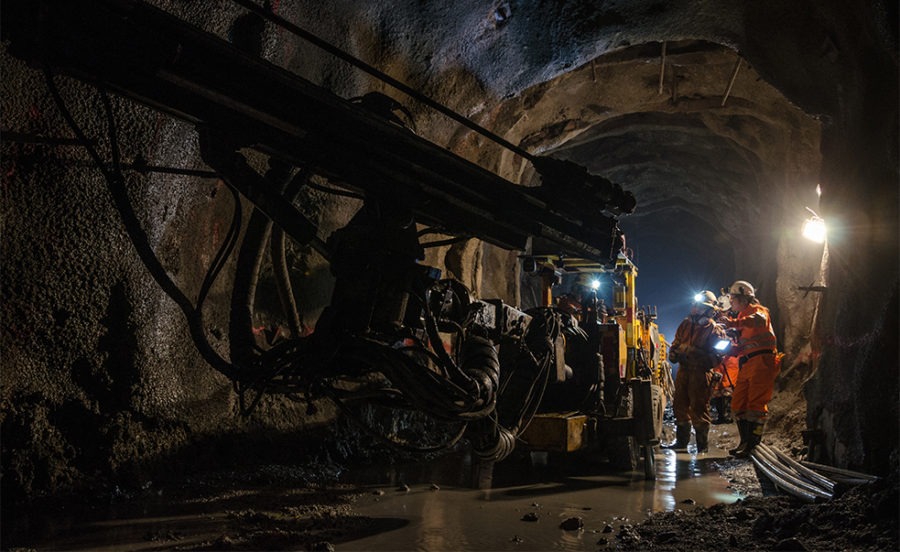

Tambang Emas dan Tembaga: Di tambang-tambang seperti Grasberg di Papua, kondisi lingkungan yang ekstrem dengan altitude tinggi, kelembaban, dan cuaca yang tidak menentu memerlukan kabel dengan ketahanan superior. Fleksibilitas kabel memungkinkan instalasi di terowongan sempit dan shaft vertikal.

Industri Pengeboran: Mendukung Eksplorasi Energi

Indonesia dengan cadangan minyak dan gas bumi yang signifikan memerlukan aktivitas pengeboran yang intensif. Kabel NSSHOEU .../3E + ST 0.6/1kV berperan penting dalam:

Pengeboran Darat (Onshore): Untuk rig pengeboran di Sumatra dan Kalimantan, kabel ini menghubungkan berbagai komponen seperti mud pump, rotary table, dan BOP (Blowout Preventer) yang memerlukan daya tinggi dan kontinuitas operasional.

Pengeboran Laut (Offshore): Meskipun lebih menantang, aplikasi di platform offshore memerlukan kabel yang tahan terhadap lingkungan laut yang korosif. Lapisan karet terklorinasi memberikan perlindungan optimal terhadap air laut dan semprotan garam.

Konstruksi dan Infrastruktur: Membangun Indonesia Maju

Program infrastruktur masif Indonesia, termasuk proyek strategis nasional senilai ribuan triliun rupiah, memerlukan dukungan sistem kelistrikan yang andal:

Pembangunan IKN (Ibu Kota Nusantara): Proyek megah ini memerlukan ribuan kilometer kabel untuk berbagai aplikasi konstruksi. Kabel NSSHOEU digunakan untuk menyuplai daya ke tower crane, concrete mixer, dan berbagai alat berat konstruksi yang beroperasi di medan yang menantang.

Proyek Terowongan: Seperti terowongan Cisumdawu di Jawa Barat atau berbagai terowongan di proyek jalan trans Papua, kabel ini memberikan solusi daya untuk Tunnel Boring Machine (TBM) dan sistem ventilasi yang bekerja dalam kondisi terbatas dan berisiko tinggi.

Pembangunan Pelabuhan: Proyek pelabuhan seperti di Patimban, Jawa Barat, atau Makassar New Port memerlukan kabel yang tahan terhadap lingkungan laut dan mampu menyuplai daya ke container crane dan berbagai equipment handling yang bergerak secara intensif.

Industri Quarry dan Pertambangan Batu

Indonesia memiliki kebutuhan besar akan material konstruksi seperti batu split, pasir, dan agregat untuk mendukung pembangunan infrastruktur:

Quarry Batu Andesit: Di daerah Merapi, Yogyakarta, atau Bogor, Jawa Barat, kabel NSSHOEU menghubungkan crusher plant, screening equipment, dan conveyor system yang bekerja dalam lingkungan berdebu tinggi dengan partikel abrasif.

Pertambangan Pasir: Operasi pengerukan pasir laut atau sungai memerlukan kabel yang tahan terhadap kelembaban ekstrim dan gerakan mekanis yang konstan dari dredger dan pompa hisap.

Keunggulan Kompetitif Kabel NSSHOEU .../3E + ST 0.6/1kV

Ketahanan Ekstrem terhadap Kondisi Lingkungan Harsh

Tahan Abrasi Superior: Dengan selubung luar karet terklorinasi 5GM5, kabel ini mampu bertahan terhadap gesekan berulang dengan permukaan kasar. Pengujian menunjukkan bahwa kabel dapat menahan lebih dari 100,000 siklus gesekan tanpa mengalami kerusakan signifikan pada selubung luar.

Resistensi Kimia: Lingkungan pertambangan seringkali mengandung berbagai bahan kimia agresif seperti asam sulfat dari proses leaching atau berbagai solvent industri. Karet terklorinasi memberikan ketahanan yang excellent terhadap sebagian besar bahan kimia industri.

Tahan Suhu Ekstrim: Mampu beroperasi dalam rentang suhu yang luas, dari kondisi dingin di tambang altitude tinggi hingga suhu tinggi di area smelter atau furnace. Material EPR mempertahankan sifat isolasi bahkan pada suhu operasional yang challenging.

Fleksibilitas dan Kemudahan Instalasi

Radius Bengkok Minimal: Dengan konstruksi konduktor kelas 5, kabel dapat dibengkokkan dengan radius yang relatif kecil tanpa mengalami kerusakan internal. Ini sangat penting untuk instalasi di ruang terbatas seperti engine room atau electrical room yang compact.

Kemudahan Handling: Meskipun robust, kabel tetap relatif mudah untuk dihandle dan diinstal oleh teknisi. Fleksibilitas yang tinggi mengurangi tenaga kerja yang diperlukan untuk instalasi dan maintenance.

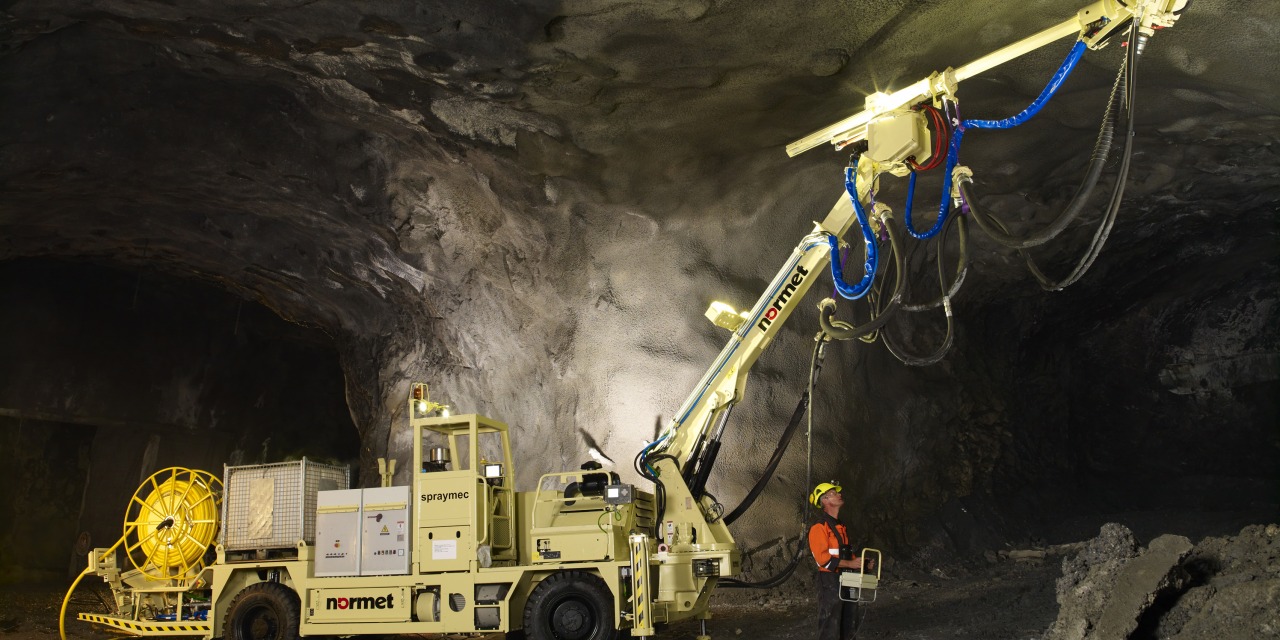

Mobilitas Equipment: Untuk aplikasi mobile equipment seperti excavator, wheel loader, atau mobile crane, fleksibilitas kabel memungkinkan pergerakan bebas tanpa mengalami stress berlebihan pada titik koneksi.

Perlindungan Berlapis dan Keandalan Operasional

Sistem Pembumian Ganda: Dengan pilihan antara spiral earthing atau concentric earthing, kabel memberikan fleksibilitas dalam desain sistem grounding yang sesuai dengan standar keselamatan nasional dan internasional.

Flame Retardant: Sifat tahan api dari selubung luar sangat penting untuk aplikasi di area dengan risiko kebakaran tinggi seperti area welding, engine room, atau storage area untuk bahan bakar.

Moisture Protection: Kombinasi inner sheath GM1b dan outer sheath 5GM5 memberikan proteksi berlapis terhadap penetrasi air dan kelembaban, crucial untuk operasi di tambang bawah tanah atau area dengan groundwater tinggi.

Ekonomis dalam Jangka Panjang

Total Cost of Ownership: Meskipun initial cost mungkin lebih tinggi dibanding kabel standard, durability yang superior mengurangi frequency penggantian dan maintenance cost, menghasilkan TCO yang lebih rendah.

Minimal Downtime: Keandalan operasional yang tinggi mengurangi unplanned downtime yang dapat mengakibatkan kerugian produksi yang signifikan, terutama dalam operasi continuous seperti smelter atau processing plant.

Standardisasi: Mengikuti standar VDE yang diakui internasional memudahkan procurement dan memastikan compatibility dengan equipment dari berbagai vendor global.

FAQ (Frequently Asked Questions)

Q1: Apa keunggulan utama kabel NSSHOEU .../3E + ST 0.6/1kV dibandingkan kabel fleksibel konvensional?

Jawaban: Kabel NSSHOEU memiliki beberapa keunggulan signifikan dibanding kabel fleksibel konvensional. Pertama, konstruksi selubung ganda dengan material karet terklorinasi 5GM5 memberikan ketahanan superior terhadap abrasi, bahan kimia, dan api. Kedua, sistem earthing yang lebih robust dengan pilihan spiral atau concentric configuration memastikan keselamatan operasional yang lebih baik. Ketiga, fleksibilitas yang tetap terjaga bahkan dalam kondisi suhu ekstrim membuatnya ideal untuk mobile equipment di lingkungan harsh seperti pertambangan dan konstruksi berat.

Q2: Apakah kabel ini sesuai untuk aplikasi di area dengan ruang terbatas dan pergerakan equipment yang intensif?

Jawaban: Sangat sesuai. Kabel NSSHOEU dirancang dengan konduktor tembaga pilin kelas 5 yang memberikan fleksibilitas exceptional. Radius bengkok minimal yang kecil memungkinkan instalasi di confined space seperti tunnel, underground mine, atau machinery compartment. Untuk mobile equipment seperti excavator atau mobile crane, kabel ini mampu menahan ribuan siklus pergerakan berulang tanipa mengalami fatigue failure. Konstruksi yang robust juga memastikan tidak ada deterioration pada connection point meskipun mengalami stress mekanis yang berulang.

Q3: Berapa estimasi umur operasional kabel NSSHOEU .../3E + ST 0.6/1kV dalam kondisi aplikasi berat?

Jawaban: Umur operasional kabel sangat bergantung pada kondisi aplikasi spesifik dan kualitas maintenance. Dalam kondisi normal heavy duty application dengan proper installation dan maintenance routine, kabel ini dapat beroperasi selama 15-20 tahun. Untuk aplikasi extreme seperti underground mining dengan exposure terhadap moisture, abrasive dust, dan chemical contamination, umur operasional berkisar 8-12 tahun. Faktor kunci yang mempengaruhi lifespan meliputi: frekuensi pergerakan mechanical, exposure terhadap bahan kimia agresif, ambient temperature, dan kualitas installation practices. Regular inspection dan preventive maintenance dapat significantly meningkatkan operational lifespan.

Q4: Bagaimana perbandingan antara konfigurasi .../3E dan ...KON dalam terms of performance dan aplikasi?

Jawaban: Kedua konfigurasi memiliki advantages masing-masing. Konfigurasi .../3E dengan spiral earthing conductor memberikan flexibility yang lebih baik karena earth conductor mengikuti bentuk cable core, sangat cocok untuk mobile applications dengan frequent movement. Konfigurasi ...KON dengan concentric earthing memberikan shielding effect yang lebih uniform dan lebih suitable untuk fixed installation dimana electromagnetic interference menjadi concern. Dari segi mechanical strength, konfigurasi .../3E cenderung lebih robust terhadap torsional stress, sedangkan ...KON lebih baik untuk aplikasi dengan high electromagnetic environment seperti dekat dengan large motors atau welding operations.

Q5: Apakah kabel ini compatible dengan sistem automation dan control yang modern?

Jawaban: Ya, kabel NSSHOEU dengan control cores (ST configuration) sangat compatible dengan modern automation systems. Control cores yang terpisah memungkinkan transmission signal control yang reliable bahkan dalam environment dengan electrical noise tinggi. Shielding dari main power cores mencegah interference terhadap control signals. Untuk aplikasi seperti automated mining equipment, remote-controlled heavy machinery, atau integrated plant automation, konfigurasi dengan control cores memberikan solution yang comprehensive untuk power dan control dalam single cable assembly, mengurangi installation complexity dan potential failure points.

Q6: Bagaimana prosedur installation yang recommended untuk memaksimalkan performance kabel?

Jawaban: Installation yang proper sangat crucial untuk optimal performance. Beberapa key points: Pertama, pastikan bending radius tidak kurang dari 8 kali diameter overall cable untuk mencegah internal damage. Kedua, gunakan proper cable glands dan strain relief untuk mengurangi mechanical stress pada termination points. Ketiga, hindari installation bersamaan dengan sharp objects atau rough surfaces tanpa adequate protection. Keempat, untuk underground atau outdoor installation, pastikan adequate drainage untuk mencegah water accumulation. Kelima, lakukan proper earthing connection sesuai dengan electrical standards. Dan terakhir, conduct insulation resistance test sebelum commissioning untuk memastikan integrity installation.

Kesimpulan

Kabel fleksibel heavy duty NSSHOEU .../3E + ST 0.6/1kV merepresentasikan solusi engineering yang sophisticated untuk tantangan aplikasi industrial berat di Indonesia. Dengan konstruksi yang mengikuti standar internasional VDE 0250 Part 812, kabel ini menawarkan kombinasi optimal antara durability, flexibility, dan safety performance yang diperlukan dalam lingkungan operasional yang demanding.

Keunggulan utama kabel ini terletak pada material construction yang superior, dengan selubung karet terklorinasi 5GM5 yang memberikan protection berlapis terhadap abrasi, chemical exposure, dan fire hazard. Fleksibilitas exceptional dari konduktor tembaga kelas 5 memungkinkan aplikasi pada mobile equipment dan confined space installation, sementara sistem earthing yang robust memastikan operational safety yang tinggi.

Untuk industri pertambangan Indonesia yang sedang mengalami transformasi menuju hilirisasi mineral, kabel NSSHOEU memberikan foundation yang solid untuk infrastruktur kelistrikan yang reliable. Dalam konteks pembangunan infrastruktur nasional yang masif, termasuk proyek strategis seperti IKN dan berbagai mega projects lainnya, pemilihan komponen berkualitas tinggi seperti kabel ini menjadi investasi yang strategis untuk sustainability jangka panjang.

Mengingat karakteristik iklim tropis Indonesia dengan kelembaban tinggi, curah hujan yang intens, dan variasi suhu yang significant, ketahanan environmental yang superior dari kabel NSSHOEU menjadikannya pilihan yang tepat untuk berbagai aplikasi industrial. Dari tambang batubara di Kalimantan hingga smelter nikel di Sulawesi, dari proyek infrastructure di Jawa hingga exploration activities di Papua, kabel ini telah membuktikan reliability dan performance yang consistent.

Investasi dalam kabel berkualitas tinggi seperti NSSHOEU .../3E + ST 0.6/1kV bukan hanya tentang immediate operational requirements, tetapi juga tentang long-term operational efficiency dan safety compliance. Dengan total cost of ownership yang optimized melalui durability yang superior dan minimal maintenance requirements, kabel ini memberikan value proposition yang compelling untuk various industrial applications di Indonesia.

Seiring dengan perkembangan teknologi automation dan digitalization dalam industri, kemampuan kabel ini untuk mengakomodasi control systems melalui integrated control cores menjadikannya future-ready solution yang dapat mendukung transformation menuju Industry 4.0. Untuk para decision makers di sektor industrial, pemilihan kabel NSSHOEU merepresentasikan commitment terhadap operational excellence dan sustainable industrial development di Indonesia.
