Mengapa Tambang Grasberg Beralih ke Bawah Tanah Membutuhkan Kabel Feichun (N)TMCGEH3S LED Medium Voltage Trailing Cable yang Dirancang Khusus untuk LHD?

Pendahuluan: Transisi Bersejarah yang Mengubah Segala Sesuatu

Tambang Grasberg di Papua, yang dikelola PT Freeport Indonesia (PTFI), merupakan salah satu aset pertambangan tembaga-emas terbesar di dunia. Selama tiga dekade, operasi utama berbasis tambang terbuka (open-pit) yang menghasilkan lebih dari 1,37 miliar ton bijih. Namun, sejak akhir 2019, Grasberg Open Pit resmi ditutup, dan seluruh produksi beralih ke operasi bawah tanah 100% melalui metode block caving di Grasberg Block Cave (GBC).

Transisi ini bukan sekadar perubahan metode. Ini adalah revolusi operasional yang menghadirkan tantangan ekstrem: kegelapan permanen (0 lux), ruang terowongan sempit, kedalaman hingga 1 km, serta risiko lumpur basah (wet muck) yang pernah menyebabkan insiden tragis September 2025 – aliran 800.000 ton material basah yang merusak 11 unit LHD dan puluhan infrastruktur listrik.

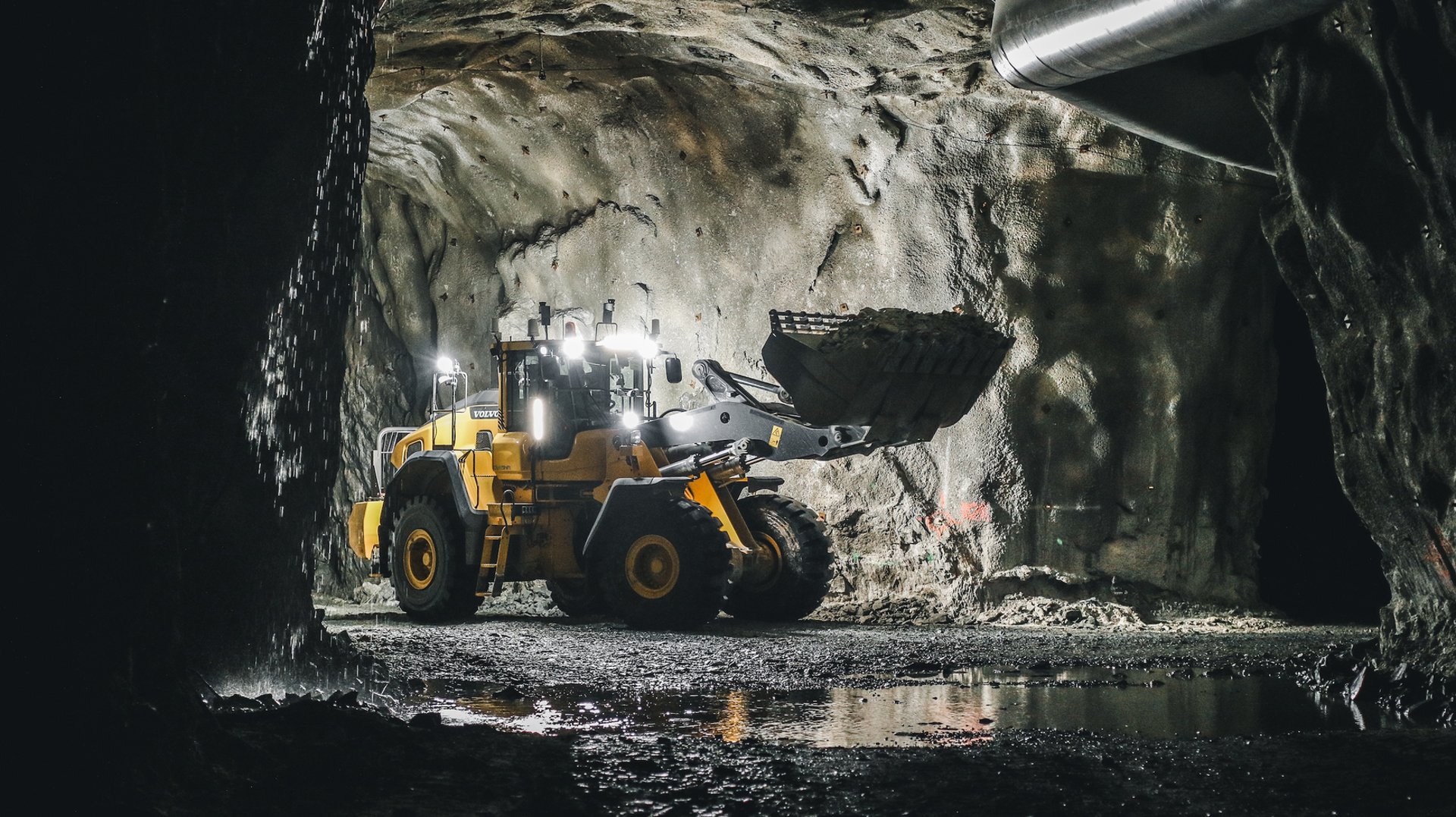

Di tengah kegelapan abadi ini, mesin LHD (Load-Haul-Dump) menjadi tulang punggung produksi. Lebih dari 75% material bawah tanah dunia dipindahkan oleh LHD listrik yang membutuhkan kabel trailing medium voltage fleksibel sepanjang 200 meter atau lebih. Kabel konvensional gagal di lingkungan ini – tidak terlihat, mudah rusak, dan menyebabkan downtime serta kecelakaan.

Di sinilah Feichun (N)TMCGEH3S LED Medium Voltage Trailing Cable (juga disebut飞纯 (N)TMCGEH3S) hadir sebagai solusi yang dirancang khusus. Kabel ini bukan hanya pembawa daya, melainkan inovasi keselamatan dengan sistem LED aktif berdaya sendiri. Artikel ini akan menguraikan secara mendalam mengapa kabel ini menjadi kebutuhan mutlak bagi Grasberg, dengan menggabungkan karakteristik tambang, kebutuhan operasional LHD, serta parameter teknis dan desain unggulan Feichun.

Bagi dealer kabel pertambangan, procurement manager, dan engineer di Indonesia, pemahaman ini memberikan nilai referensi praktis untuk memenuhi tender Freeport dan tambang bawah tanah serupa.

Karakteristik Unik Tambang Grasberg dan Tantangan Transisi ke Bawah Tanah 100%

Grasberg terletak di pegunungan Sudirman, Papua Barat, dengan curah hujan tahunan mencapai 5 meter. Sebelum 2019, open-pit menghasilkan hingga 240.000 ton/hari. Kini, GBC, Deep Mill Level Zone (DMLZ), dan Big Gossan menjadi andalan dengan target produksi 130.000–160.000 ton/hari pada puncaknya.

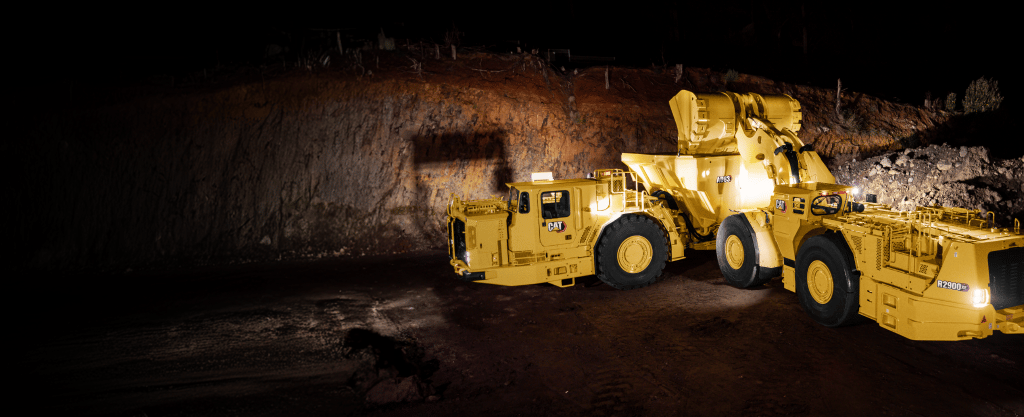

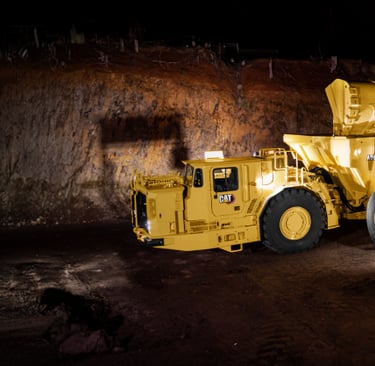

Metode block caving di GBC melibatkan undercutting massif ore body sehingga bijih runtuh sendiri ke drawpoints. LHD kemudian memuat bijih (hingga 11–14 ton per trip) dan mengangkut ke ore pass atau crusher. Armada LHD Grasberg mencakup puluhan unit heavy-duty seperti Sandvik Toro LH517i/LH621i dan Caterpillar R1700, yang beroperasi di level produksi dengan jarak reeling kabel hingga 200+ meter.

Tantangan utama pasca-transisi:

• Kegelapan permanen: Tidak ada cahaya alami. Operator dan sistem autonomous (Sandvik AutoMine atau Caterpillar MineStar) bergantung pada lampu kendaraan saja.

• Ruang sempit & abrasi ekstrem: Terowongan sempit memaksa LHD belok tajam, kabel terseret di lantai berbatu tajam.

• Suhu rendah & kelembaban tinggi: Startup di –40°C di ketinggian Papua, ditambah air tanah asam dan lumpur (seperti insiden mud rush 2025 yang merusak 11 LHD dan 1,27 km rel).

• Risiko keselamatan: Kabel tak terlihat sering terinjak, menyebabkan earth fault, putus suplai, dan kecelakaan. Data NIOSH menunjukkan 22% cedera non-fatal terkait kabel tersembunyi.

• Produktivitas: Satu LHD downtime karena kabel rusak dapat menghentikan 75% aliran material di satu production block.

Kabel trailing medium voltage standar (seperti tipe dengan sheath PCP biasa) gagal memenuhi kebutuhan ini. Mereka tidak terlihat di kegelapan, kurang fleksibel di suhu rendah, dan cepat aus akibat abrasi. Hasilnya: downtime tinggi, biaya perawatan membengkak, dan risiko regulasi (sesuai Permen ESDM dan standar keselamatan tambang Indonesia yang menekankan earth continuity monitoring).

Kebutuhan Khusus Kabel Trailing Medium Voltage untuk LHD di Lingkungan Grasberg

LHD listrik di Grasberg beroperasi pada tegangan 380–6.600 V dengan daya 75–150 HP atau lebih. Kabel harus:

1. Fleksibel untuk reeling/unreeling dinamis.

2. Tahan torsio saat LHD articulated belok 90°.

3. Tahan benturan batu tajam dan lumpur.

4. Memiliki pilot core untuk Earth Continuity Monitoring (ECM) – memutus suplai otomatis jika kabel rusak (wajib MSHA 30 CFR Part 75 dan setara regulasi Indonesia).

5. Visibilitas ekstrem di 0 lux – reflective tape saja tidak cukup karena butuh cahaya eksternal dan cepat aus.

Insiden mud rush 2025 membuktikan: lumpur merusak infrastruktur listrik dan LHD, termasuk kabel yang terendam atau terinjak. Kabel yang tidak “bersinar” sendiri akan memperburuk situasi. Di sinilah Feichun (N)TMCGEH3S unggul – dirancang khusus untuk LHD underground di tambang seperti Grasberg Block Cave.

Spesifikasi Teknis dan Desain Inovatif Feichun (N)TMCGEH3S: Layer-by-Layer Analysis

Feichun (N)TMCGEH3S mengikuti standar VDE/DIN dengan kode lengkap: (N) = National standard, T = Trailing, M = Mining, C = Conductive screen, GE = Split earth, H3S = Transparent TPU + active LED.

Konstruksi layer-by-layer (berdasarkan spesifikasi resmi Feichun):

1. Konduktor:

   Tembaga tinned electrolytic, Class 5 sangat fleksibel (IEC 60228), ukuran 16–185 mm². Tinning tahan korosi di atmosfir lembab Grasberg.

2. Conductor Screen & Insulation:

   Semi-conductive EPR + EPR high-grade (3GI3, 90°C kontinu). Tahan air dan fleksibel ekstrem.

3. Insulation Screen:

   Semi-conductive NBR cold-strippable.

4. Core Assembly:

   3 power cores + 3 split earth conductors di interstices + 1 pilot core extensible (resistansi ≤5,5 Ω/100 m).

5. Pilot Core & Earth:

   Untuk ECM instan – jika putus, relay memutus suplai dalam milidetik. Krusial untuk keselamatan LHD di GBC.

6. Inner Sheath:

   Thermosetting 5GM3 + anti-torsion polyamide braid – tahan putar saat reeling.

7. Sistem LED Aktif:

   Inovasi utama! LED self-powered via induksi elektromagnetik dari medan listrik kabel sendiri (tanpa kabel eksternal atau baterai). Cahaya tetap menyala bahkan saat de-energized (efek kapasitif residual). Visibilitas hingga 200 m+ di tikungan, terlihat oleh operator dan sensor LiDAR autonomous.

8. Outer Sheath:

   Transparent Thermoplastic Polyurethane (TPU) lead-free, tahan abrasi/impact superior dibanding PCP, radius bending 6×OD (LV) atau 8×OD (MV), suhu operasi –40°C hingga +60°C.

Parameter Listrik Utama:

• Rated voltage: 0,6/1 kV hingga 6,6/6,6 kV (max operating 1,2×U).

• Routine test voltage hingga 22 kV.

• Short-circuit temperature 250°C (5 detik).

• Flame retardant EN 60332-1-2, oil/ozone/UV resistant.

Keunggulan Mekanis:

• Min bending radius ketat sesuai heading sempit Grasberg.

• Abrasion & impact resistance TPU jauh lebih baik daripada PCP standar.

• Cold flexibility –40°C sempurna untuk startup pagi di Papua pegunungan.

Dibanding kabel konvensional (misalnya (N)TSCGEWÖU dengan PCP opaque), Feichun unggul di visibilitas aktif, cold flex, dan abrasion – tanpa modifikasi LHD (drop-in replacement).

Analisis Logis: Mengapa Feichun (N)TMCGEH3S Dirancang Khusus untuk Kebutuhan Grasberg

1. Visibilitas LED Aktif Mengatasi “Invisibility Problem”

   Di GBC, kegelapan permanen membuat kabel standar “hilang”. Operator LHD sering menabrak kabel sendiri atau alat lain. LED aktif Feichun menyala sendiri via induksi EM – solusi superior reflective tape yang aus dalam hitungan minggu di abrasi batu. Hasil: mengurangi 22% risiko cedera terkait kabel (data NIOSH) dan mendukung autonomous LHD Sandvik/Caterpillar.

2. Pilot Core + Split Earth untuk Keselamatan ECM

   Sesuai regulasi tambang Indonesia dan MSHA, earth fault harus terdeteksi instan. Pilot core extensible Feichun menjamin kontinuitas meski kabel teregang saat LHD tramming. Di insiden mud rush 2025, kabel rusak bisa memicu shut-down otomatis, mencegah kebakaran atau ledakan di atmosfir berbahaya.

3. Ketahanan Mekanik & Lingkungan TPU

   TPU transparent tahan abrasi batu tajam dan lumpur (relevan pasca-mud rush), radius bending kecil untuk heading sempit, serta tahan minyak hidrolik LHD. Suhu –40°C memastikan fleksibilitas saat startup di ketinggian. Bandingkan dengan PCP yang kaku di dingin dan cepat retak.

4. Kompatibilitas Operasional & Efisiensi

   Mendukung reeling 200 m+, kompatibel autonomous system, serta tidak perlu modifikasi LHD. Di produksi 150.000 ton/hari seperti rekor GBC 2023, satu jam downtime kabel bisa rugikan ribuan ton bijih.

5. Standar Internasional & Keberlanjutan

   Memenuhi DIN VDE 0250-813, IEC 60502-2, MSHA, AS/NZS 1802, EN 60332. Lead-free TPU ramah lingkungan, mendukung target ESG Freeport.

Secara keseluruhan, Feichun (N)TMCGEH3S bukan kabel biasa – ia adalah jawaban spesifik atas tantangan unik transisi Grasberg dari open-pit ke block caving penuh.

Manfaat Praktis dan Nilai Tambah bagi Operasi Grasberg serta Industri Indonesia

• Keselamatan Pekerja: LED + ECM mengurangi insiden run-over dan earth fault. Di tambang dengan 98+ LHD, ini berarti nyawa dan reputasi perusahaan terjaga.

• Produktivitas: Minim downtime kabel (estimasi pengurangan 15–25% unplanned stop). Mendukung target 130 ktpd dan pemulihan pasca-mud rush 2026.

• Efisiensi Biaya: Umur kabel lebih panjang berkat TPU, retrofit mudah, hemat perawatan & replacement.

• Keberlanjutan: Kurangi limbah kabel rusak, dukung produksi tembaga-emas nasional Indonesia (kontribusi signifikan PTFI ke PDB).

• Referensi Praktis untuk Dealer: Kabel ini tersedia ukuran 16–185 mm², cocok retrofit armada Sandvik/Caterpillar. Dealer dapat tawarkan sebagai solusi “plug-and-play” untuk tender Freeport dan tambang bawah tanah lain (Misalnya di Sulawesi atau Kalimantan).

Studi kasus implisit: Di tambang block caving serupa, kabel LED aktif mengurangi kerusakan kabel hingga 40% dan meningkatkan uptime LHD.

Kesimpulan: Investasi Kabel Spesialisasi untuk Masa Depan Pertambangan Indonesia

Transisi Grasberg dari tambang terbuka ke bawah tanah penuh adalah tonggak sejarah pertambangan Indonesia. Tantangan kegelapan, abrasi, dan lumpur menuntut solusi lebih dari sekadar kabel daya – dibutuhkan kabel yang “bersinar” dan tahan ekstrem.

Feichun (N)TMCGEH3S LED Medium Voltage Trailing Cable tepat memenuhi kebutuhan itu: sistem LED aktif via induksi, sheath TPU superior, pilot core ECM, dan konstruksi mining-grade sesuai VDE/IEC/MSHA. Ia bukan hanya meningkatkan keselamatan dan produktivitas LHD di GBC, melainkan menjadi standar baru untuk tambang bawah tanah Indonesia di era block caving.

Bagi dealer kabel, procurement Freeport, dan engineer pertambangan: memilih Feichun (N)TMCGEH3S berarti investasi cerdas – mengurangi risiko, maksimalkan produksi, dan mendukung keberlanjutan. Di kegelapan Grasberg Block Cave, kabel ini adalah “cahaya” yang menjaga operasi tetap aman dan menguntungkan.

Referensi Utama:

• Spesifikasi resmi Feichun Cables (feichuncables.com).

• Laporan operasional PT Freeport Indonesia & Freeport-McMoRan 2025.

• Standar DIN VDE, IEC, MSHA, dan regulasi pertambangan Indonesia.

Untuk informasi teknis lebih lanjut, quotation, atau demo teknis Feichun (N)TMCGEH3S, hubungi distributor resmi di Indonesia. Keselamatan tambang dimulai dari kabel yang tepat – pilih yang dirancang khusus untuk Grasberg dan masa depan underground mining.
