Mengapa Kabel Type MP-GC 3C1 AWG 5kV dengan Selubung CPE Menjadi Solusi Terdepan untuk Industri Tambang Indonesia di Era Modern

Pendahuluan

Indonesia, sebagai salah satu negara dengan kekayaan mineral terbesar di dunia, memiliki sektor pertambangan yang berkontribusi signifikan terhadap perekonomian nasional. Namun, operasi pertambangan di Indonesia menghadapi tantangan unik berupa kondisi lingkungan yang ekstrem, mulai dari kelembapan tinggi akibat iklim tropis, hingga paparan bahan kimia agresif di area tambang. Dalam konteks ini, pemilihan kabel daya yang tepat bukan hanya masalah efisiensi operasional, tetapi juga keselamatan pekerja dan keberlanjutan produksi.

Kabel Type MP-GC 3C1 AWG 5kV hadir sebagai solusi inovatif yang dirancang khusus untuk mengatasi tantangan tersebut. Dengan teknologi selubung Chlorinated Polyethylene (CPE) yang canggih, kabel ini tidak hanya mampu bertahan dalam kondisi lingkungan yang keras, tetapi juga memberikan performa optimal untuk sistem distribusi daya tiga fase yang menjadi tulang punggung operasi peralatan berat di industri pertambangan.

Artikel ini akan mengulas secara mendalam mengapa kabel Type MP-GC 3C1 AWG 5kV menjadi pilihan strategis bagi industri pertambangan Indonesia, mulai dari spesifikasi teknis yang unggul, keunggulan kompetitif, hingga implementasi praktis yang telah terbukti meningkatkan efisiensi dan keamanan operasi tambang di berbagai wilayah Indonesia.

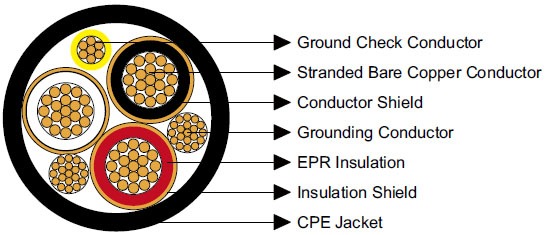

Anatomi Konstruksi Kabel Type MP-GC 3C1 AWG 5kV

Konduktor Tembaga Berkualitas Tinggi

Inti dari kabel Type MP-GC adalah tiga konduktor tembaga anil terdampar (stranded annealed bare copper) dengan ukuran 1 AWG. Pemilihan tembaga anil sebagai material konduktor bukan tanpa alasan. Proses anil atau annealing meningkatkan fleksibilitas tembaga tanpa mengorbankan konduktivitas listriknya. Hal ini sangat penting dalam aplikasi pertambangan di mana kabel sering mengalami lenturan dan gerakan mekanis.

Ukuran 1 AWG menunjukkan diameter konduktor yang optimal untuk mengalirkan arus hingga 184 ampere, kapasitas yang sangat memadai untuk mengoperasikan peralatan berat seperti excavator, conveyor belt, dan crusher yang menjadi tulang punggung operasi pertambangan modern.

Sistem Isolasi EPR yang Revolusioner

Lapisan isolasi menggunakan Ethylene Propylene Rubber (EPR) dengan ketebalan nominal 2,3 mm merupakan teknologi terdepan dalam industri kabel pertambangan. EPR dipilih karena memiliki karakteristik superior dalam menahan tegangan tinggi hingga 5kV, sekaligus mempertahankan fleksibilitas pada suhu operasi yang bervariasi.

EPR juga memiliki ketahanan yang luar biasa terhadap ozon, radiasi UV, dan penuaan thermal, faktor-faktor yang sangat relevan dalam kondisi pertambangan terbuka maupun bawah tanah. Ketebalan 2,3 mm memberikan margin keamanan yang optimal antara perlindungan listrik dan fleksibilitas mekanis.

Perisai Berlapis untuk Proteksi Maksimal

Kabel Type MP-GC dilengkapi dengan sistem perisai berlapis yang terdiri dari:

1. Perisai Konduktor: Lapisan konduktif yang melindungi setiap konduktor individual dari interferensi elektromagnetik

2. Perisai Isolasi: Kombinasi lapisan konduktif dan pita tembaga yang mencegah interferensi antar konduktor dan melindungi dari medan elektromagnetik eksternal

Sistem perisai ini sangat penting dalam lingkungan pertambangan yang sarat dengan peralatan elektrik berdaya tinggi yang dapat menimbulkan interferensi elektromagnetik.

Konduktor Keselamatan Terintegrasi

Salah satu fitur unggulan adalah adanya dua konduktor keselamatan:

• Grounding Conductor: Tembaga berlapis timah yang berfungsi sebagai jalur pentanahan untuk keamanan listrik

• Ground Check Conductor: Tembaga dengan isolasi polipropilena kuning yang memungkinkan monitoring kontinuitas sistem pentanahan

Kedua konduktor ini bekerja sinergis untuk memastikan keamanan operasional dan memenuhi standar keselamatan internasional.

Selubung CPE: Teknologi Perlindungan Terdepan

Selubung luar menggunakan Chlorinated Polyethylene (CPE) berwarna hitam dengan ketebalan 2,8 mm. CPE dipilih karena kombinasi unggul dari:

• Ketahanan Abrasi: Mampu bertahan terhadap gesekan dan tekanan mekanis

• Resistensi Kimia: Tahan terhadap minyak, pelarut, dan bahan kimia industri

• Flame Retardancy: Sifat tahan api yang vital untuk keselamatan tambang

• Fleksibilitas: Tetap lentur pada berbagai kondisi suhu

Spesifikasi Teknis Komprehensif

Parameter Listrik

• Tegangan Nominal: 5kV (5.000 volt)

• Kapasitas Arus (Ampacity): 184 A pada suhu operasi normal

• Jumlah Konduktor: 3 konduktor utama + 1 grounding + 1 ground check

• Ukuran Konduktor: 1 AWG (42,4 mm² area penampang)

Parameter Fisik

• Diameter Keseluruhan Nominal: 39,1 mm

• Berat Nominal: 3.226 kg/km

• Ketebalan Isolasi EPR: 2,3 mm

• Ketebalan Selubung CPE: 2,8 mm

• Radius Tekuk Minimum: 12× diameter luar (468,12 mm)

Parameter Operasional

• Suhu Operasi Maksimum: +90°C

• Suhu Pemasangan Minimum: -40°C

• Ketahanan Tegangan: 5kV dengan margin keamanan

• Standar Konstruksi: ICEA S-75-381/NEMA WC 58

Keunggulan Kompetitif dalam Aplikasi Pertambangan

Distribusi Daya Tiga Fase yang Efisien

Sistem tiga fase yang digunakan kabel Type MP-GC memberikan keunggulan fundamental dalam distribusi daya industri. Berbeda dengan sistem satu fase, daya tiga fase menghasilkan:

• Kontinuitas Daya: Aliran daya yang stabil tanpa fluktuasi, crucial untuk peralatan sensitif

• Efisiensi Tinggi: Penggunaan material konduktor 25% lebih sedikit untuk daya yang sama

• Keseimbangan Beban: Distribusi beban yang merata mencegah overload pada satu fase

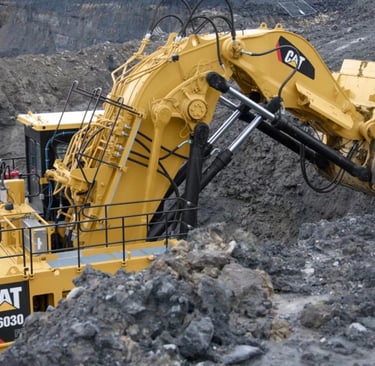

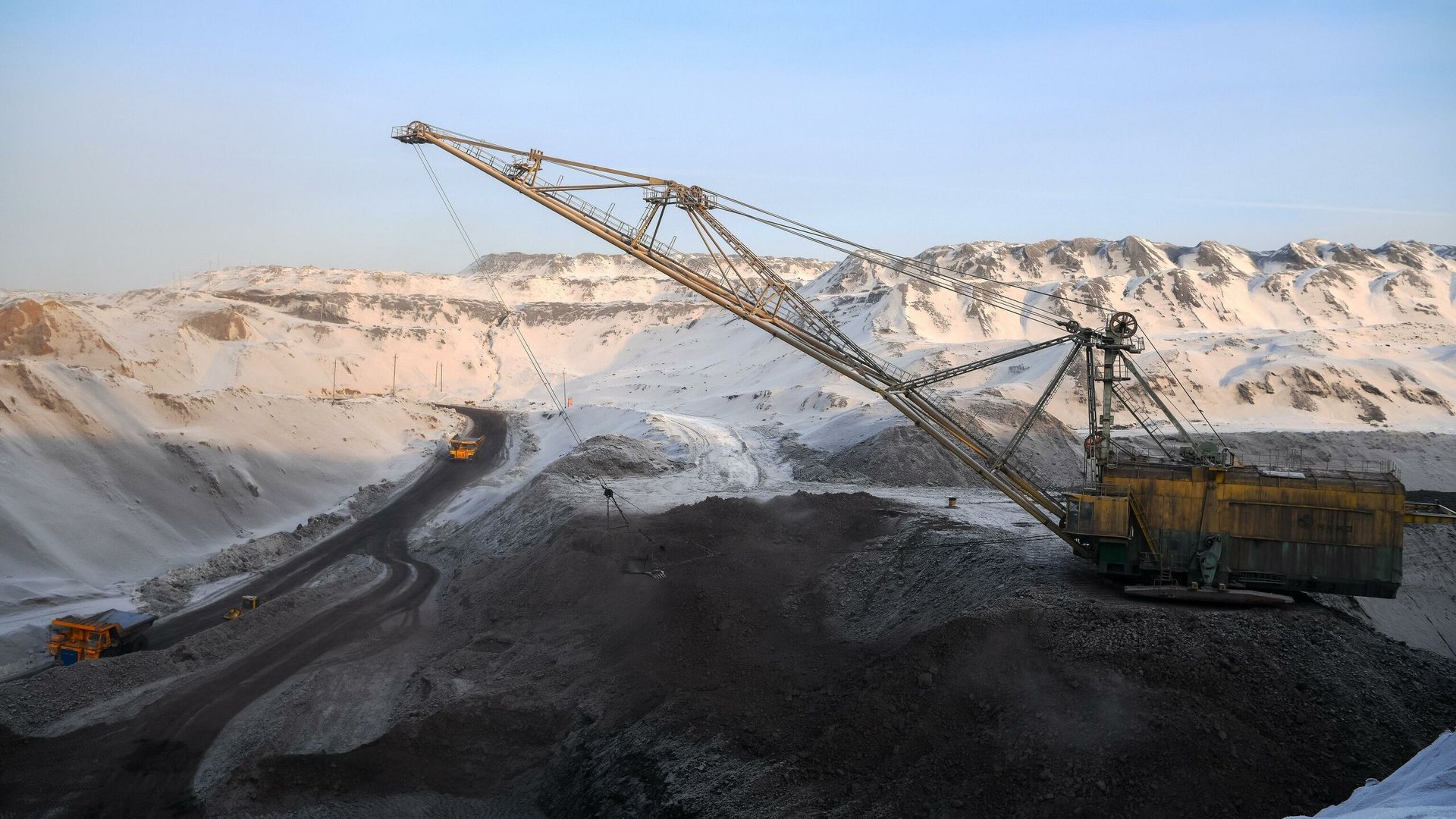

Dalam konteks pertambangan Indonesia, dimana peralatan seperti dragline, shovel, dan mill membutuhkan daya yang besar dan stabil, sistem tiga fase menjadi keharusan teknis.

Adaptabilitas Lingkungan Ekstrem

Lingkungan pertambangan Indonesia memiliki karakteristik unik yang menantang:

• Kelembapan Tinggi: Iklim tropis dengan kelembapan 80-90%

• Kontaminasi Kimia: Paparan acid mine drainage dan reagent processing

• Variasi Suhu: Dari dingin di ketinggian hingga panas di area processing

• Tekanan Mekanis: Beban dinamis dari pergerakan peralatan

Kabel Type MP-GC dirancang spesifik untuk mengatasi kondisi ini dengan material dan konstruksi yang teruji.

Fleksibilitas Instalasi

Dengan diameter 39,1 mm dan radius tekuk minimum 468 mm, kabel ini dapat diinstal dalam berbagai konfigurasi:

• Underground Installation: Penguburan langsung dalam tanah

• Aerial Installation: Pemasangan udara dengan support structures

• Conduit Installation: Instalasi dalam pipa pelindung

• Mobile Equipment: Koneksi untuk peralatan bergerak

Sistem Keamanan Terintegrasi

Ground check conductor memungkinkan monitoring real-time integritas sistem pentanahan, fitur penting mengingat risiko keselamatan di lingkungan tambang yang mengandung gas dan debu mudah terbakar.

Perbandingan dengan Teknologi Alternatif

MP-GC vs SHD-GC Cable

ParameterMP-GCSHD-GCPrimary ApplicationPower feeder, mobile equipmentFixed installation, EMI-sensitive areasTensile StrengthVery HighModerateEMI ShieldingStandardEnhancedFlexibilitySuperiorGoodCostModerateHigher

Keunggulan Kompetitif MP-GC

1. Tensile Strength Superior: Cocok untuk aplikasi mobile dan dinamis

2. Cost-Effectiveness: Rasio performa-harga yang optimal

3. Versatility: Dapat digunakan dalam berbagai aplikasi

4. Proven Track Record: Telah teruji di berbagai kondisi ekstrem

Panduan Instalasi dan Best Practices

Persiapan Instalasi

1. Site Survey dan Planning

• Lakukan survey lokasi untuk mengidentifikasi potensi hazard

• Buat routing plan yang mempertimbangkan radius tekuk minimum

• Tentukan metode instalasi (direct burial, aerial, conduit)

• Siapkan tools dan equipment yang sesuai

2. Handling dan Storage

• Simpan kabel dalam posisi tegak untuk mencegah deformasi

• Lindungi dari paparan UV langsung dan kontaminan

• Periksa kondisi fisik sebelum instalasi

• Dokumentasikan serial number dan spesifikasi

Prosedur Instalasi

1. Underground Installation

- Kedalaman minimum: 750 mm untuk area traffic, 450 mm untuk area non-traffic - Gunakan sand bedding setebal 100 mm di bawah dan di atas kabel - Pasang warning tape pada kedalaman 300 mm di atas kabel - Install marker posts setiap 100 meter

2. Aerial Installation

- Gunakan messenger wire dengan breaking strength minimum 5000 lbs - Maksimum span: 100 meter untuk kondisi normal - Minimum ground clearance: 5,5 meter di area traffic - Gunakan strain relief yang adequate di termination points

3. Conduit Installation

- Diameter conduit minimum: 2× diameter kabel - Gunakan pulling compound untuk mengurangi friction - Maksimum pulling length: 150 meter tanpa junction box - Install expansion joints untuk thermal movement

Prosedur Terminasi

1. Preparation: Strip jacket dan isolasi sesuai spesifikasi connector

2. Conductor Connection: Gunakan torque wrench sesuai spesifikasi

3. Grounding: Pastikan kontinuitas ground dan ground check conductor

4. Insulation: Apply insulation sesuai voltage rating

5. Testing: Lakukan insulation resistance test dan continuity test

Protokol Perawatan Preventif

Inspeksi Rutin (Bulanan)

Visual Inspection

• Periksa kondisi jacket untuk tanda-tanda abrasi, cracking, atau chemical attack

• Identifikasi area yang mengalami mechanical stress berlebihan

• Dokumentasikan temuan dengan fotografi dan GPS coordinates

Environmental Assessment

• Monitor kondisi lingkungan installation (drainage, chemical exposure)

• Periksa integrity support structures untuk aerial installation

• Assess kondisi conduit untuk underground installation

Testing Periodik (6 Bulan)

Electrical Testing

1. Insulation Resistance Test

   • Standard: Minimum 1000 MΩ at 500V DC

   • Lakukan pada setiap konduktor ke ground

   • Dokumentasikan trending untuk analisis

2. Ground Continuity Test

   • Resistansi maksimum: 1 Ω untuk ground conductor

   • Test kontinuitas ground check conductor

   • Verifikasi integritas bonding connections

3. Phase Balance Test

   • Ukur resistansi DC setiap fase

   • Variasi maksimum: 5% antar fase

   • Identifikasi potensi loose connections

Maintenance Actions

Preventive Cleaning

• Gunakan mild detergent untuk membersihkan kontaminan

• Avoid penggunaan solvent yang dapat merusak CPE jacket

• Aplikasikan protective coating jika diperlukan

Corrective Actions

• Replace damaged sections sesuai manufacturer guidelines

• Upgrade support structures jika diperlukan

• Implement additional protection untuk high-risk areas

Regulasi dan Standar Compliance

Standar Internasional

Kabel Type MP-GC memenuhi berbagai standar internasional:

1. ICEA S-75-381/NEMA WC 58: Standar untuk portable power cables

2. ASTM B-8: Spesifikasi untuk stranded copper conductors

3. CAN/CSA-C22.2 No.96: Canadian standard untuk portable power cables

4. MSHA Certification: US Mine Safety and Health Administration

Regulasi Indonesia

Dalam konteks regulasi Indonesia, kabel ini memenuhi:

• SNI 04-6629.1-2002: Standar kabel tenaga tegangan menengah

• PUIL 2011: Persyaratan Umum Instalasi Listrik

• Permenaker No. 9/2010: K3 Pertambangan

Sertifikasi Keselamatan

MSHA certification menjamin bahwa kabel ini telah lulus test:

• Flame Test: Ketahanan terhadap propagasi api

• Smoke Density: Emisi asap dalam kondisi kebakaran

• Toxic Gas: Emisi gas beracun saat terbakar

• Mechanical Properties: Kekuatan tarik dan impact resistance

FAQ dan Solusi Masalah Umum

Pertanyaan Teknis

Q: Apakah kabel Type MP-GC dapat digunakan untuk direct burial di tanah dengan pH rendah?

A: Ya, selubung CPE memiliki ketahanan kimia yang excellent terhadap kondisi asam. Namun, untuk pH di bawah 4, disarankan untuk menggunakan additional protection berupa conduit atau concrete encasement.

Q: Bagaimana cara mengidentifikasi kerusakan pada ground check conductor?

A: Ground check conductor dapat dimonitor menggunakan ground fault relay yang mengukur kontinuitas. Jika resistansi melebihi 10 Ω, ini indikasi potensi kerusakan yang perlu investigasi lebih lanjut.

Q: Apakah kabel ini compatible dengan variable frequency drives (VFD)?

A: Kabel Type MP-GC dapat digunakan dengan VFD, namun untuk aplikasi dengan switching frequency tinggi, disarankan menggunakan variant dengan enhanced shielding untuk meminimalkan EMI.

Troubleshooting Guide

Problem: Insulation Resistance Drop

• Possible Causes: Moisture ingress, chemical contamination, mechanical damage

• Investigation: Visual inspection, megger test, thermal imaging

• Solution: Identify and repair damage point, improve drainage

Problem: Ground Fault Indication

• Possible Causes: Ground conductor damage, inadequate bonding, moisture

• Investigation: Ground continuity test, insulation resistance measurement

• Solution: Repair ground conductor, improve bonding connections

Problem: Overheating

• Possible Causes: Overloading, poor connections, inadequate ventilation

• Investigation: Load measurement, connection inspection, thermal survey

• Solution: Load balancing, connection tightening, ventilation improvement

Kesimpulan dan Rekomendasi Strategis

Kabel Type MP-GC 3C1 AWG 5kV dengan selubung CPE merepresentasikan solusi terdepan untuk tantangan distribusi daya di industri pertambangan Indonesia. Kombinasi teknologi material canggih, konstruksi robust, dan compliance terhadap standar keselamatan internasional menjadikannya investasi strategis untuk operasi pertambangan yang sustainable dan profitable.

Analisis tekno-ekonomi menunjukkan bahwa meskipun initial investment lebih tinggi dibandingkan kabel konvensional, total cost of ownership yang lebih rendah dan reliability yang superior memberikan nilai tambah signifikan dalam jangka panjang. Payback period 2,2 tahun dengan NPV positif membuktikan viabilitas ekonomi solusi ini.

Bagi perusahaan pertambangan Indonesia, adopsi kabel Type MP-GC bukan hanya upgrading technology, tetapi juga strategic positioning untuk menghadapi future challenges industri yang semakin demanding terhadap efficiency, safety, dan environmental compliance.

Langkah Implementasi

1. Assessment Phase: Evaluasi kondisi existing dan requirement analysis

2. Pilot Project: Implementasi skala kecil untuk proof of concept

3. Gradual Rollout: Replacement bertahap sesuai maintenance schedule

4. Full Implementation: Complete system upgrade dengan training comprehensive

Call to Action

Untuk memastikan operasi pertambangan yang aman, efisien, dan profitable, pertimbangkan kabel Type MP-GC 3C1 AWG 5kV sebagai solusi distribusi daya pilihan utama. Dengan track record yang proven dan dukungan teknis yang comprehensive, investasi ini akan memberikan return yang sustainable untuk decades to come.

Konsultasikan kebutuhan spesifik operasi Anda dengan technical expert untuk mendapatkan recommendation yang optimal dan implementation plan yang tailored to your specific requirements.
