Pendahuluan: Pentingnya Kabel Tambang Berkualitas Tinggi di Indonesia

Industri pertambangan di Indonesia, seperti tambang batubara di Kalimantan, tambang nikel di Sulawesi, hingga tambang emas di Papua, memerlukan pasokan listrik yang andal untuk menggerakkan alat berat berkapasitas besar. Di lapangan, kabel tambang harus menahan beban listrik tinggi sekaligus menghadapi kondisi ekstrem seperti tekanan mekanis, kelembapan tinggi, tanah yang abrasif, dan suhu yang bervariasi.

Salah satu jenis kabel yang menjadi pilihan utama untuk kebutuhan tersebut adalah Type 441.22 Reeling & Trailing Mining Cable 22kV, yang dirancang untuk aplikasi reeling dan trailing serta memiliki central semiconductive cradle untuk memberikan dukungan mekanis dan perlindungan ekstra pada inti kabel.

Kabel ini tidak hanya populer di industri tambang Australia dan Selandia Baru (sesuai AS/NZS 2802:2000), tetapi juga mulai banyak digunakan di Indonesia karena kemampuannya yang terbukti andal di kondisi pertambangan bawah tanah maupun tambang terbuka.

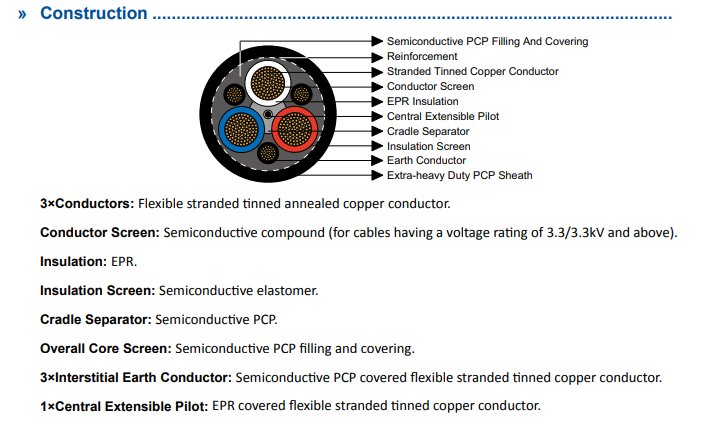

Konstruksi Kabel Type 441.22 Reeling & Trailing Mining Cable

Kabel ini dirancang dengan mempertimbangkan fleksibilitas, kekuatan mekanis, dan keselamatan listrik. Berikut adalah rincian konstruksi:

1. Konduktor Utama (Power Cores)

   • Tipe: Flexible stranded tinned annealed copper

   • Fungsi: Mengalirkan daya listrik utama dengan konduktivitas tinggi.

   • Kelebihan: Fleksibel sehingga mudah digulung, digerakkan, dan dipasang pada peralatan bergerak.

2. Conductor Screen

   • Material: Semiconductive compound

   • Fungsi: Mengurangi tegangan tak merata di sekitar konduktor dan meningkatkan keselamatan operasi.

3. Isolasi

   • Material: Ethylene Propylene Rubber (EPR)

   • Kelebihan: Tahan panas, tahan lembap, dan memiliki sifat isolasi listrik yang unggul.

4. Insulation Screen

   • Material: Semiconductive elastomer

   • Fungsi: Meningkatkan keamanan dan mencegah kebocoran arus listrik.

5. Central Semiconductive Cradle

   • Material: Polychloroprene (PCP)

   • Fungsi: Menopang dan melindungi inti kabel dari kerusakan akibat tekanan atau benturan.

6. Overall Core Screen

   • Fungsi: Perlindungan mekanis dan elektris tambahan dengan bahan semiconductive PCP.

7. Interstitial Earth Conductors

   • Jumlah: 3 buah

   • Fungsi: Sistem pentanahan untuk keselamatan pengguna dan perlindungan peralatan.

8. Central Extensible Pilot

   • Fungsi: Komunikasi kontrol atau proteksi antar perangkat dalam sistem kelistrikan tambang.

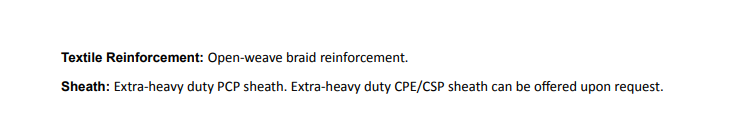

9. Penguat Tekstil (Textile Reinforcement)

   • Fungsi: Memberi kekuatan tarik tambahan tanpa mengurangi fleksibilitas.

10. Selubung Luar (Sheath)

    • Material: Heavy duty PCP atau CPE/CSP

    • Kelebihan: Tahan abrasi, minyak, bahan kimia, dan cuaca ekstrem.

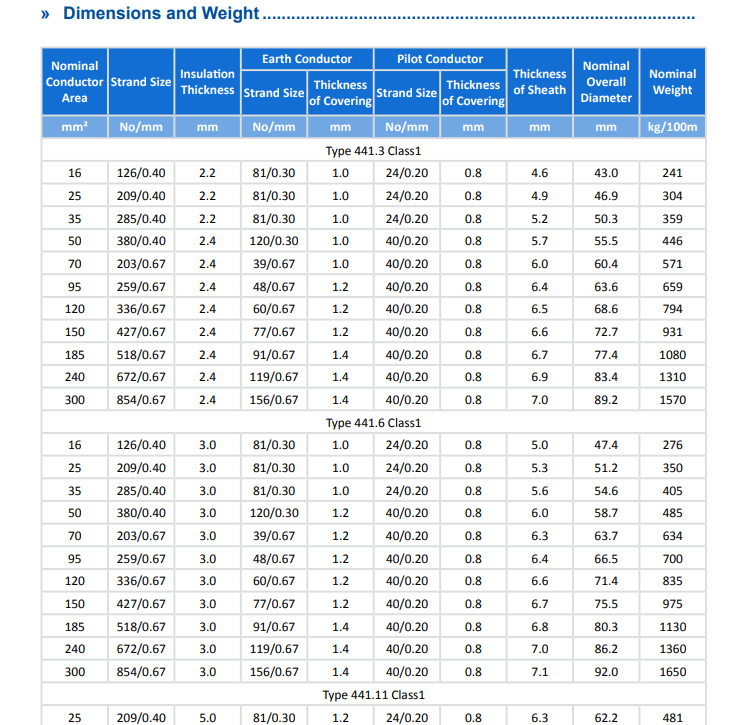

Spesifikasi Teknis Type 441.22 Class 1

Keunggulan Kabel Type 441.22

1. Kapasitas Tegangan Tinggi (22kV)

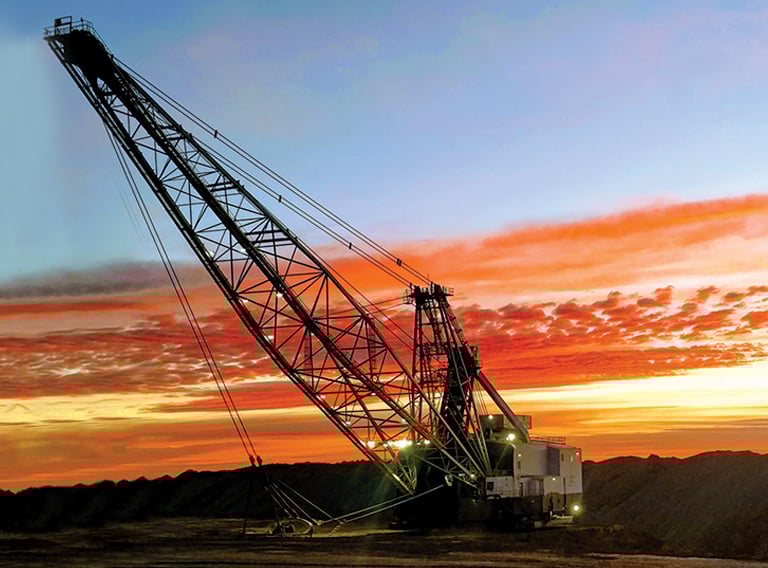

   • Mampu menghantarkan daya besar untuk peralatan tambang skala besar seperti shovel listrik, dragline, dan conveyor raksasa.

2. Perlindungan Mekanis Maksimal

   • Central semiconductive cradle mencegah kerusakan akibat tekanan, guncangan, atau penekukan berlebihan.

3. Fleksibilitas Tinggi

   • Desain fleksibel memudahkan kabel mengikuti pergerakan peralatan dan sistem reeling.

4. Kepatuhan Standar Internasional

   • Memenuhi AS/NZS 2802:2000 dan standar terkait seperti AS/NZS 1125, AS/NZS 3808, dan AS/NZS 5000.1.

5. Tahan Lingkungan Ekstrem

   • Selubung luar PCP tahan minyak, bahan kimia, dan abrasi.

Skenario Penggunaan di Pertambangan Indonesia

Kabel Type 441.22 digunakan pada:

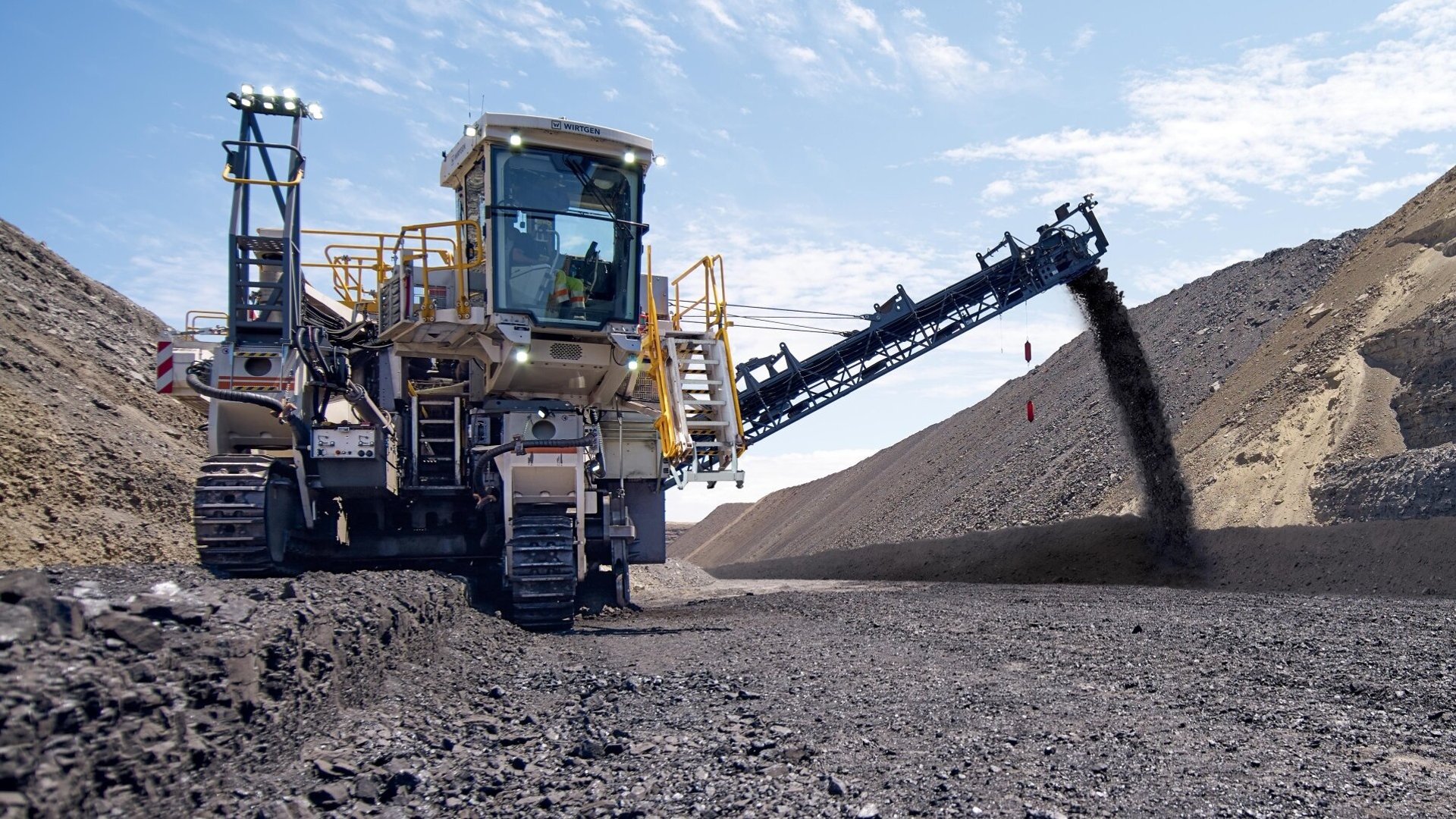

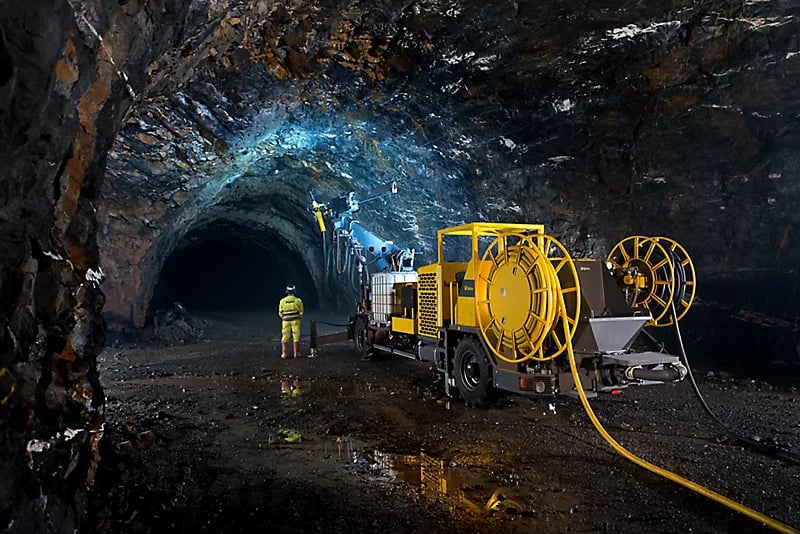

• Sistem Reeling

  di tambang terbuka seperti tambang batubara di Kalimantan.

• Trailing Cable

  untuk peralatan bergerak di tambang nikel Sulawesi.

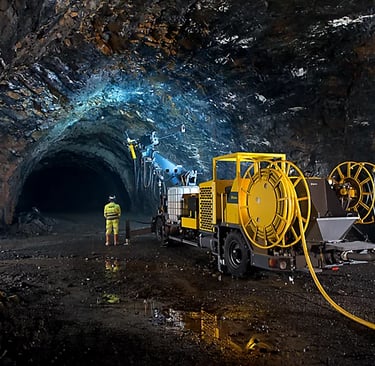

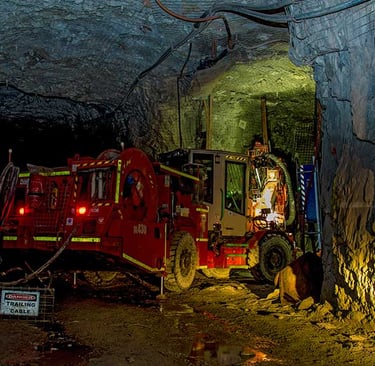

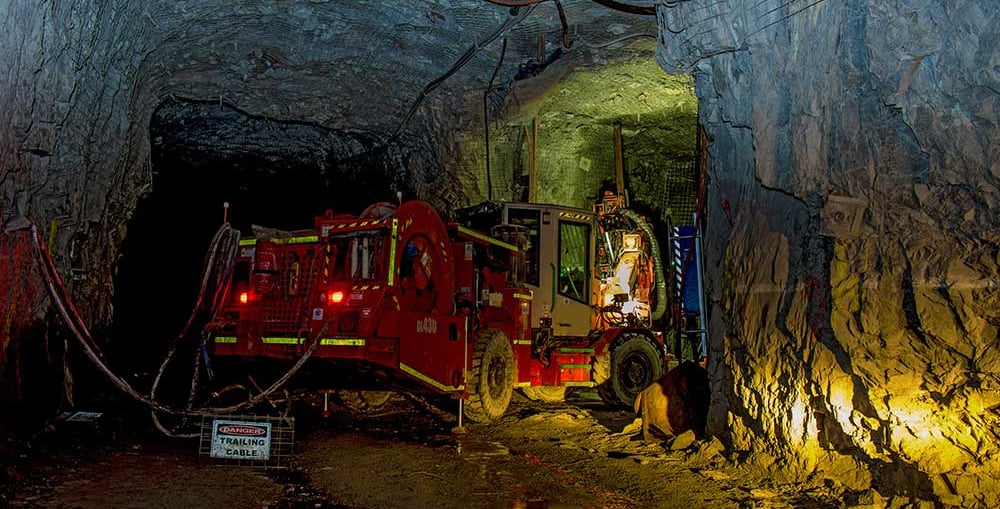

• Pemasok daya bawah tanah

  di tambang emas Papua.

Contoh Kasus:
Di tambang batubara besar di Kalimantan Timur, penggunaan Type 441.22 untuk menghubungkan power station dengan shovel listrik terbukti mengurangi downtime hingga 20% karena minim kerusakan mekanis dibanding kabel konvensional.

Panduan Instalasi dan Perawatan

Instalasi

• Pastikan radius tekuk sesuai spesifikasi pabrik.

• Gunakan drum kabel dan peralatan gulung untuk mencegah puntiran.

• Periksa integritas selubung sebelum pemasangan.

Perawatan

• Lakukan inspeksi visual rutin untuk mendeteksi keretakan atau aus pada selubung.

• Gunakan sistem manajemen kabel agar tidak terjepit atau tergulung berlebihan.

• Lakukan pengukuran tahanan isolasi secara berkala.

Kesimpulan

Type 441.22 Reeling & Trailing Mining Cable 22kV adalah solusi kabel tegangan tinggi yang tangguh, fleksibel, dan aman untuk aplikasi pertambangan di Indonesia. Dengan central semiconductive cradle, kabel ini memberikan perlindungan mekanis luar biasa, keandalan listrik tinggi, dan umur pakai yang panjang.

Di tengah meningkatnya kebutuhan listrik untuk alat berat di tambang, pemilihan kabel berkualitas seperti Type 441.22 akan sangat menentukan efisiensi dan keselamatan operasional.
