Mengapa Kabel Datar (Flat Cable) Lebih Unggul di Sistem Festoon Crane Indonesia? Panduan Lengkap Pemilihan & Analisis Teknis (N)GFLCGÖU Screened Flat Festoon Cable

Pendahuluan

Indonesia sebagai negara kepulauan terbesar di dunia dan pemimpin produksi nikel global, serta pusat lalu lintas maritim strategis di Asia Tenggara, mengandalkan sistem penanganan material berat yang efisien. Jembatan crane (overhead crane), gantry crane, shore-to-ship crane di pelabuhan Tanjung Priok, Surabaya, dan Belawan, serta peralatan pertambangan di Sulawesi dan Kalimantan, semuanya memerlukan pasokan listrik dan sinyal kontrol yang tak terputus selama pergerakan panjang. Di sinilah sistem festoon berperan sebagai “pembuluh darah” listrik yang bergerak.

Namun, kegagalan kabel sering menjadi penyebab utama downtime mahal—rata-rata mencapai jutaan rupiah per jam di pelabuhan dan tambang. Mengapa 80% sistem festoon profesional di Indonesia lebih memilih kabel datar (flat cable) daripada kabel bulat (round cable)? Jawabannya terletak pada keunggulan struktural, kinematik, dan ketahanan fatik yang superior. Artikel ini menyajikan analisis teknis komprehensif dari aspek mekanik, gerak, umur pakai, performa listrik, serta panduan praktis pemilihan kabel. Fokus utama adalah kabel (N)GFLCGÖU Screened Flat Festoon Cable—produk VDE-certified yang telah terbukti di lingkungan tropis Indonesia. Pembaca akan memperoleh referensi langsung untuk mengoptimalkan keselamatan, mengurangi biaya perawatan, dan memperpanjang umur peralatan.

Dasar-dasar Sistem Festoon dan Peran Kabel di Dalamnya

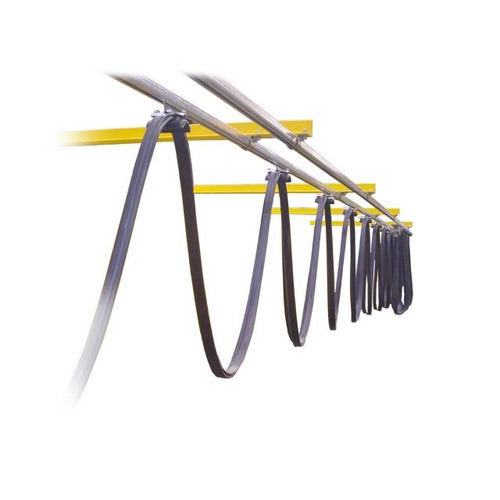

Sistem festoon adalah sistem pasokan daya bergerak yang dirancang untuk perjalanan panjang (long travel) dan perjalanan melintang (cross travel) pada crane. Kabel digantung di rel dan ditarik oleh trolley, sehingga menyediakan daya dan sinyal kontrol secara kontinu tanpa putus. Sistem ini ideal untuk overhead crane, jib crane, port crane, dan automated material handling.

Komponen utama meliputi:

• Festoon Cable Trolley: Tersedia dalam varian baja, plastik, flat, atau round—menyesuaikan beban dan lingkungan.

• Festoon Track: Rel C-track (ringan, cocok workshop sempit), I-beam (kuat untuk beban berat industri), wire rope (fleksibel untuk jarak jauh outdoor seperti pelabuhan), atau angle bar (gerak cepat rendah friksi).

• Festoon Cable Hangers: Penyangga dari plat galvanis dingin untuk ketahanan korosi.

• Cable Puller: Menjaga tegangan kabel agar tidak kendur.

Di Indonesia, empat tipe sistem ini telah diadopsi luas: C-track untuk pabrik sempit, I-beam untuk pabrik baja, wire rope untuk pelabuhan outdoor, dan angle bar untuk sistem otomasi cepat.

Perbandingan awal flat cable vs round cable di festoon:

• Flat cable: hemat ruang, distribusi tegangan merata, umur lebih panjang di ruang sempit.

• Round cable: lebih lentur di arah multi-dimensi, tetapi rentan torsio dan aus lebih cepat.

Keunggulan keseluruhan festoon meliputi durabilitas tinggi, pemeliharaan murah (modular), dan adaptasi terhadap kondisi ekstrem (panas, lembap, debu).

Analisis Mendalam Mengapa Kabel Datar Lebih Unggul di Sistem Festoon

Struktur Mekanik (Mechanical Structure)

Kabel datar memiliki konduktor tembaga yang disusun paralel dalam satu bidang datar, tanpa filler berlapis seperti pada kabel bulat. Semua konduktor berjarak sama, sehingga saat ditekuk, deformasi terjadi secara serentak di satu bidang. Hal ini menghilangkan torsional strain yang konstan pada kabel bulat—di mana konduktor dalam berputar dan jarak tempuh berbeda-beda.

Struktur ini menghilangkan lapisan pengisi, perisai, dan jaket berlebih, sehingga berat berkurang 20-30% untuk penampang yang sama. Beban pada trolley festoon berkurang, rel lebih awet, dan konsumsi energi sistem menurun. Untuk (N)GFLCGÖU, beban tarik maksimum statis mencapai 15 N/mm², memberikan kekuatan struktural optimal.

Cara Kerja Gerak (Motion Characteristics)

Kabel datar menekuk hanya di satu bidang dengan radius lentur kecil (moving: 10 × diameter luar). Desain halus dan kompak membuatnya lebih fleksibel daripada kabel bulat di aplikasi high-flex seperti festoon. Konduktor bergerak sinkron, menghindari efek “corkscrewing” (pemuntiran) yang sering terjadi pada kabel bulat selama gerak bolak-balik.

Di festoon, kecepatan maksimal 180 m/min (seperti spesifikasi (N)GFLCGÖU) dapat dicapai tanpa getaran berlebih. Cocok untuk C-track atau angle bar yang membutuhkan gesekan rendah dan presisi tinggi.

Umur Pakai dan Ketahanan Fatik (Service Life)

Karena tegangan merata, kabel datar dirancang untuk puluhan juta siklus (tens of millions of cycles). Luas permukaan relatif lebih besar menghasilkan pendinginan lebih baik, sehingga kapasitas arus lebih tinggi dan isolasi lebih lambat menua. Di lingkungan tropis Indonesia (suhu 30-40°C, kelembapan tinggi, UV, dan garam di pelabuhan), jaket CR (Chloroprene Rubber) tipe 5GM3 pada (N)GFLCGÖU memberikan ketahanan UV, ozon, minyak, dan abrasi yang unggul.

Performa Listrik dan Keunggulan Lain

Konduktor sejajar menghasilkan jalur arus lurus, sehingga kecepatan sinyal lebih tinggi, skew lebih rendah, dan kapasitas arus lebih besar. Perisai TCWB (tinned copper wire braiding) efektif melawan interferensi elektromagnetik—penting saat kabel festoon berjalan paralel dengan kabel daya.

Kabel datar juga mudah diidentifikasi, diakhiri, dan diperbaiki berkat layout paralel. Tegangan dan beban terdistribusi merata, sehingga keseluruhan struktur lebih kuat.

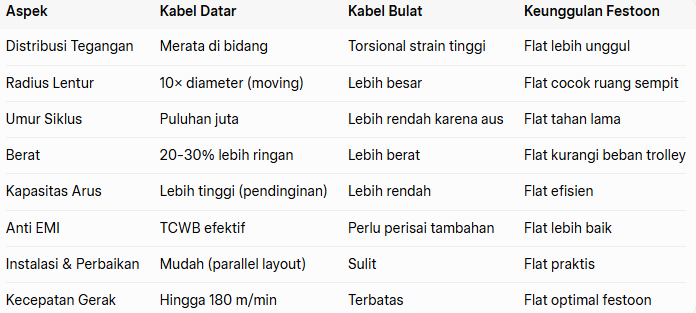

Tabel Perbandingan Flat vs Round Cable di Festoon (Ringkasan 8 Indikator Teknis)

Panduan Praktis Memilih Kabel Flat Crane untuk Sistem Festoon

Pemilihan kabel bukan keputusan “one-size-fits-all”. Ikuti langkah berikut:

1. Evaluasi Kondisi Kerja Hitung panjang perjalanan, kecepatan, siklus/hari, dan akselerasi. Di pelabuhan Indonesia, pertimbangkan UV, kelembapan, dan garam.

2. Pemilihan Konstruksi Konduktor Pilih konduktor tembaga halus Class 5/6 (annealed electrolytic copper). Untuk sinyal kontrol/data, gunakan kabel kombinasi dengan perisai.

3. Kekuatan Mekanik dan Fleksibilitas Pastikan radius lentur minimum dan beban tarik sesuai. Verifikasi kompatibilitas dengan cable puller agar tidak terjadi pemanjangan atau kerusakan konduktor.

4. Integrasi Sistem Kompatibel dengan pendant cable untuk kontrol operator. Pilih kabel yang sesuai standar VDE 0250, DIN VDE 0298-3, IEC 60332-1 (tahan api).

5. Checklist Pemilihan

   Sesuai lingkungan tropis Indonesia?

   Sertifikasi VDE/IEC?

   Datasheet lengkap dari supplier terpercaya? Hindari kesalahan: jangan gunakan kabel non-festoon di gerak linier tinggi.

Spesifikasi Teknis (N)GFLCGÖU Screened Flat Festoon Cable dan Aplikasi Nyata di Indonesia

Kabel (N)GFLCGÖU dirancang khusus untuk lift, crane, conveyor, elevator, dan festoon systems. “Flat structure means suitable for installations where space is at premium and requires smaller bending radius. Copper screens are efficient against electromagnetic effects. Not suitable for torsional stress.”

Karakteristik Utama

• Tegangan: Uo/U 300/500 V

• Suhu: Flexed -50°C hingga +90°C; Mobile -30°C hingga +90°C; Maks. konduktor 90°C (short-circuit 250°C)

• Radius lentur: Fixed 5× diameter; Moving 10× diameter

• Beban tarik maksimum: 15 N/mm (statis)

• Kecepatan festoon: hingga 180 m/min

Konstruksi

• Konduktor: Class 6 (≤25 mm²) atau Class 5 (>25 mm²) tembaga annealed polos

• Isolasi: EPR (Ethylene Propylene Rubber)

• Perisai: TCWB (tinned copper wires braiding)

• Jaket: CR (Chloroprene Rubber) 5GM3, warna hitam

Identifikasi Inti

• 4 inti: Green/Yellow, Brown, Black, Grey

• 5 inti: Green/Yellow, Blue, Brown, Black, Grey

• ≥7 inti: Hitam dengan nomor putih

Standar

VDE 0293-308, DIN VDE 0250-809, DIN VDE 0250-1, IEC 60332-1, dll.—memenuhi Low Voltage Directive dan RoHS.

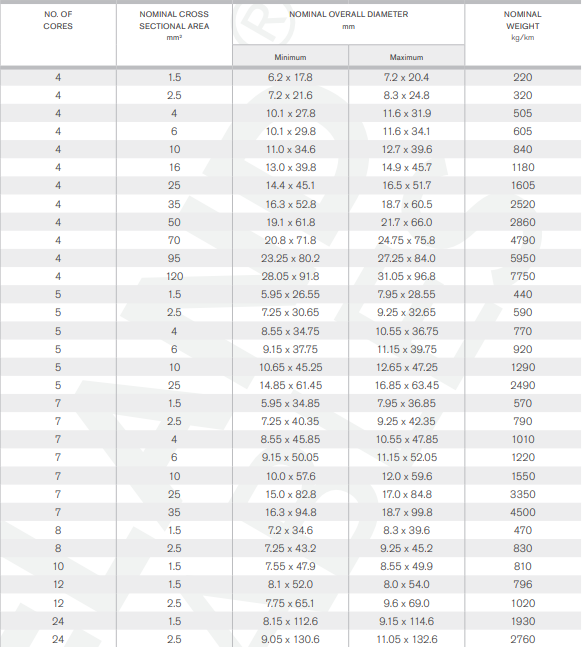

Tabel Dimensi (Contoh)

Aplikasi Nyata di Indonesia

Di pelabuhan Tanjung Priok dan Surabaya, kabel 4×50 mm² (192 A) digunakan pada shore-to-ship crane dengan perjalanan 100 m—tahan garam, UV, dan hujan tropis berkat jaket CR. Di pertambangan nikel Sulawesi, sistem festoon dengan (N)GFLCGÖU mengurangi downtime hingga 40% dibandingkan kabel bulat. Perhitungan kasus: siklus 5000/hari × 300 hari/tahun × 10 tahun = 15 juta siklus—masih dalam batas desain. Biaya awal lebih tinggi, tetapi penghematan perawatan mencapai 3-5 kali lipat dalam 5 tahun.

Keterbatasan: tidak cocok untuk aplikasi torsional tinggi (reeling).

Praktik Instalasi, Pemeliharaan dan Keamanan

Instalasi: ikuti panduan produsen—pastikan tegangan benar dengan cable puller, alignment rel sempurna. Pemeliharaan modular: ganti trolley atau kabel tanpa membongkar seluruh sistem. Periksa bulanan: retak jaket, longgar hanger, dan resistansi isolasi. Keselamatan: memenuhi IEC 60332-1 (tahan api), cocok untuk lingkungan eksplosif jika diperlukan.

Kesimpulan

Kabel datar unggul di festoon karena struktur mekanik paralel, gerak linier sinkron, umur pakai panjang, dan performa listrik superior. (N)GFLCGÖU Screened Flat Festoon Cable adalah pilihan ideal untuk kondisi Indonesia—tahan tropis, VDE-certified, dan memberikan efisiensi operasional nyata. Investasikan kabel berkualitas untuk keselamatan, produktivitas, dan penghematan jangka panjang di industri crane tanah air.

FAQ

1. Apa itu sistem Festoon dan mengapa banyak digunakan di Indonesia?

   Sistem pasokan daya bergerak untuk crane jarak jauh; populer di pelabuhan dan tambang karena kontinuitas dan adaptasi lingkungan.

2. Apa perbedaan utama kabel datar dan kabel bulat di Festoon?

   Kabel datar: tegangan merata, radius lentur kecil, umur lebih panjang; kabel bulat: torsional strain tinggi.

3. Mengapa (N)GFLCGÖU cocok untuk iklim tropis Indonesia?

   Jaket CR tahan UV, ozon, minyak, dan garam; rentang suhu -50°C hingga +90°C.

4. Berapa umur pakai kabel flat di Festoon crane?

   Hingga puluhan juta siklus, tergantung siklus harian dan perawatan.

5. Bagaimana cara memilih ukuran cross-sectional area?

   Sesuaikan dengan arus beban (contoh 4×50 mm² = 192 A) dan panjang kabel.

6. Apakah (N)GFLCGÖU tahan terhadap garam dan UV di pelabuhan?

   Ya, jaket CR dan perisai TCWB dirancang untuk lingkungan korosif.

7. Berapa biaya awal vs penghematan jangka panjang?

   Awal lebih mahal, tetapi hemat downtime dan perawatan hingga 3-5 kali dalam 5 tahun.

8. Apa saja standar internasional yang harus dipenuhi?

   VDE 0250, DIN VDE 0298-3, IEC 60332-1, RoHS.

9. Bagaimana integrasi dengan cable puller dan pendant cable?

   Pastikan kompatibilitas tegangan dan desain fleksibel.
