Komatsu P&H 4100XPC di Tambang Indonesia: Aplikasi Nyata, Spesifikasi Teknis, dan Panduan Lengkap Memilih Kabel Trailing Type 450 (33kV)

Di era pertambangan modern Indonesia yang menuntut produktivitas tinggi dan biaya operasional rendah, Komatsu P&H 4100XPC muncul sebagai salah satu electric rope shovel ultra-class paling andal. Mesin penggali listrik raksasa ini telah menjadi tulang punggung operasi loading di tambang-tambang besar seperti PT Freeport Indonesia di Papua dan PT Kaltim Prima Coal di Kalimantan Timur. Namun, keberhasilan operasionalnya sangat bergantung pada satu komponen krusial: kabel trailing Type 450 (33kV).

Artikel komprehensif ini (sekitar 5000 kata) akan membahas secara mendalam aplikasi peralatan ini di lapangan Indonesia, persyaratan teknis kabel yang dibutuhkan, serta langkah-langkah praktis seleksi kabel trailing yang tepat. Ditulis dengan bahasa profesional yang sesuai bagi distributor kabel, manajer pengadaan, dan teknisi pertambangan, artikel ini memberikan nilai referensi langsung yang dapat diterapkan untuk mengoptimalkan Total Cost of Ownership (TCO) armada tambang Anda.

Apa Itu Komatsu P&H 4100XPC?

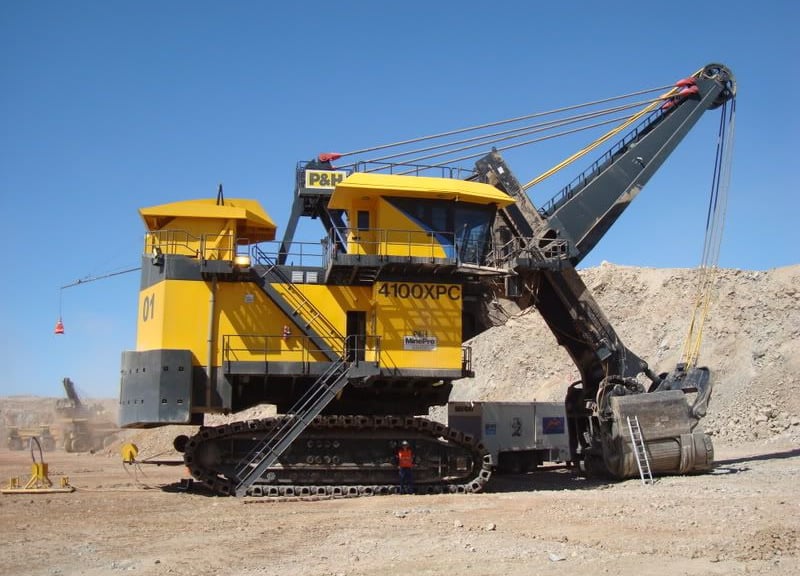

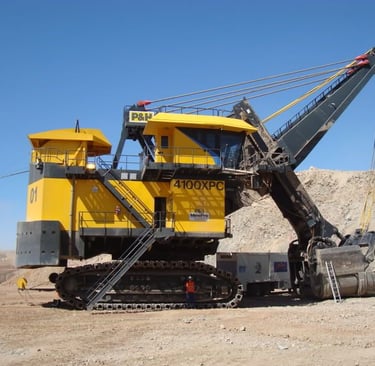

Komatsu P&H 4100XPC (dahulu P&H Mining Equipment, kini di bawah Komatsu Mining) adalah electric rope shovel AC-drive dengan kapasitas payload nominal 99,8–108,9 metrik ton (110–120 short ton). Dipper capacity mencapai 58,3–67,6 m³ (SAE 2:1), memungkinkan produksi hingga 7.834–10.444 metrik ton per jam (MTPH) saat dipasangkan dengan haul truck kelas 218–363 ton seperti Komatsu 930E/980E atau Caterpillar 794 AC/797F.

Keunggulan utama:

• Twin-leg handle design yang memberikan gaya gali stabil dan mengurangi boom jacking.

• Sistem penggerak AC full-regenerative dengan Centurion control system.

• Mechanical availability >90% dalam operasi 24/7.

• Cocok untuk hard-rock copper-gold dan coal overburden di iklim tropis Indonesia.

Mesin ini sepenuhnya listrik, tidak menggunakan diesel, sehingga emisi rendah dan sesuai dengan target Net Zero Emission pertambangan Indonesia tahun 2060.

Aplikasi Nyata Komatsu P&H 4100XPC di Tambang Indonesia

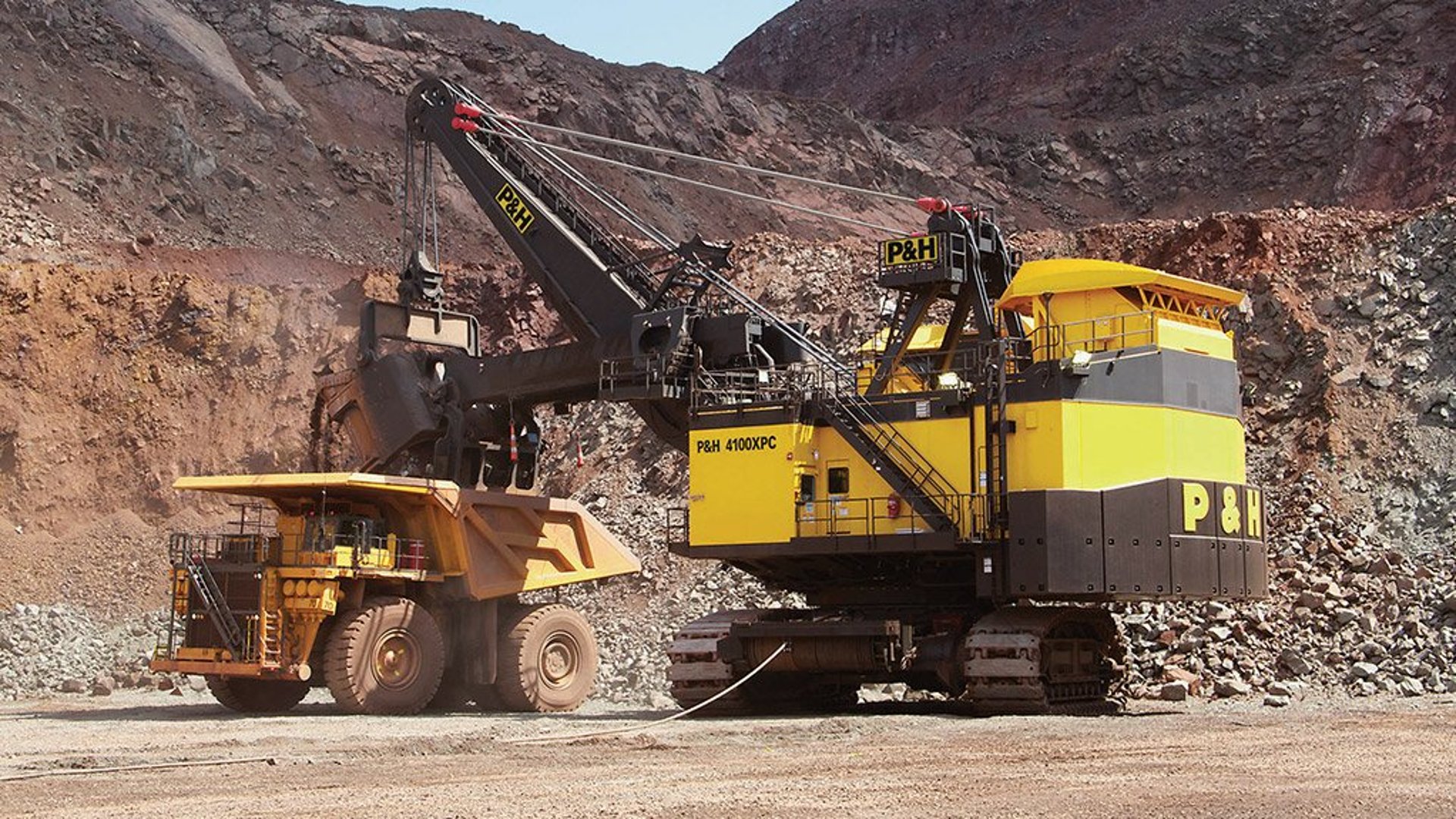

1. PT Freeport Indonesia – Grasberg Complex, Papua Di tambang tembaga-emas terbesar dunia ini, P&H 4100XPC (dan varian 4100 series) digunakan untuk cleaning loading point serta loading langsung ke haul truck ultra-class. Video operasional menunjukkan shovel membersihkan area loading dengan presisi tinggi, kemudian mengisi 3–4 pass saja untuk mengisi Caterpillar 794 AC (300+ ton). Di ketinggian >4.000 mdpl dan kondisi batuan keras, kabel trailing 33kV memastikan suplai daya stabil tanpa voltage drop signifikan. Hasilnya: siklus loading lebih cepat, downtime minimal, dan kontribusi besar terhadap target produksi harian Freeport yang mencapai ratusan ribu ton ore.

2. PT Kaltim Prima Coal (KPC) – Sangatta, Kalimantan Timur Salah satu tambang batubara terbesar di Asia Tenggara ini menggunakan 4100XPC untuk loading coal dan overburden di South Pit. Shovel bekerja berdampingan dengan hydraulic excavator Liebherr R996/R9800 dan sistem In-Pit Crushing & Conveying (IPCC). Kabel trailing memungkinkan radius gerak luas tanpa bergantung pada genset diesel, sehingga mengurangi fuel cost hingga 30–40% dibandingkan unit hydraulic. Operator KPC melaporkan peningkatan produksi dan pengurangan waktu tunggu truck berkat kontrol presisi Centurion.

3. Tambang Lain di Indonesia Di Adaro Tutupan (Kalimantan Selatan) dan tambang-tambang batubara besar lainnya, konfigurasi serupa diterapkan. Electric rope shovel seperti 4100XPC semakin populer karena mendukung program dekarbonisasi Kementerian ESDM. Di lokasi-lokasi dengan jaringan listrik PLN atau captive power plant 11–33kV, shovel ini memberikan keunggulan kompetitif yang tidak dimiliki diesel shovel.

Keberhasilan di Indonesia tidak lepas dari dukungan lokal: Hexindo (distributor Komatsu) menyediakan spare part, simulator training, dan remote health monitoring PreVail yang terintegrasi dengan kabel monitoring.

Mengapa Kabel Trailing Menjadi Komponen Paling Kritis?

Sebagai mesin full-electric, 4100XPC menarik daya hingga ribuan kVA (hoist motion saja mencapai 4.640 kVA). Kabel trailing adalah “urat nadi” yang menghubungkan shovel ke jaringan medium-voltage tambang. Kegagalan kabel dapat menghentikan seluruh armada loading selama berjam-jam, menyebabkan kerugian jutaan dolar per hari.

Di iklim Indonesia (suhu 30–40°C, kelembaban >80%, debu abrasif, hujan monsun), kabel harus tahan:

• Fleksibilitas berulang (flex cycle >100.000 kali).

• Tekanan mekanis (crush resistance >20 kN/100 mm).

• Korosi kimia dari batubara atau sulfida ore.

• UV dan ozon.

Standar internasional yang berlaku di Indonesia: ICEA S-75-381 / NEMA WC 58, IEC 60502-2, IEC 62440, MSHA 30 CFR Part 18, serta persyaratan lokal Permen ESDM No. 26/2018 tentang Keselamatan Pertambangan.

Persyaratan Teknis Kabel Trailing untuk P&H 4100XPC

Komatsu merekomendasikan suplai voltage 6.000–13.800 V (50/60 Hz), tetapi banyak tambang Indonesia menggunakan step-up ke 25–35 kV untuk mengurangi voltage drop pada kabel panjang (300–500 m). Untuk sistem 33kV nominal, gunakan kabel rated 35kV (Uo/U = 19/33 kV) dengan insulation level 133% dan Basic Impulse Level (BIL) 150 kV.

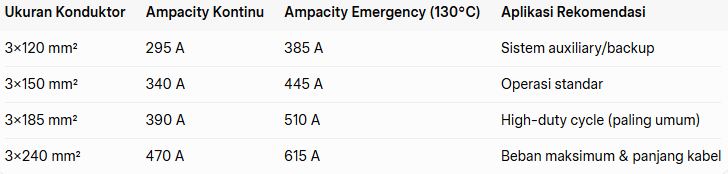

Tabel 1: Rekomendasi Ampacity (90°C conductor temperature)

Catatan derating: Di Indonesia, kurangi 10–15% ampacity karena suhu ambient tinggi dan altitude (Freeport >4.000 mdpl).

Konstruksi Type 450 (33kV)

• Konduktor: Class 5 flexible stranded copper (IEC 60228), 3 core utama + 3 ground conductor (minimal 35 mm²).

• Screening: Extruded semi-conductive conductor & insulation screen + copper tape/wire braid (≥5% conductivity).

• Insulasi: EPR (Ethylene Propylene Rubber) 133% level, thickness ~8 mm.

• Jacket: Heavy-duty CPE atau HOFR, flame-retardant, abrasion-resistant, thickness ≥4,5 mm, MSHA-approved.

• Mechanical: Min. bend radius 6× OD, operating temp –40°C hingga +90°C, flex life ≥100.000 siklus.

Panduan Langkah demi Langkah Memilih Type 450 (33kV) Trailing Cable

Langkah 1: Verifikasi Sistem Voltage & Grounding Tambang Pastikan voltage supply (11 kV atau 33 kV) dan jenis grounding (solidly grounded atau resistance grounded). Untuk 33kV, pilih selalu 35kV rated cable.

Langkah 2: Hitung Beban Arus Aktual Gunakan data Komatsu: full load amps + inrush 5–7× saat starting motor. Tambahkan faktor duty cycle 80–100% dan derating temperatur.

Langkah 3: Tentukan Panjang Kabel Tambahkan 20–30% ekstra untuk radius swing shovel (hingga 23,9 m) agar tidak ada tension berlebih.

Langkah 4: Evaluasi Kondisi Lingkungan Indonesia

• Kelembaban tinggi → pilih jacket CPE anti-moisture.

• Debu abrasif batubara/tembaga → jacket tebal dengan compound anti-abrasi.

• Paparan UV & ozon → stabilizer UV dalam jacket.

Langkah 5: Pilih Ukuran & Konfigurasi Optimal Rekomendasi untuk 4100XPC di Indonesia:

• Rated Voltage: 19/33 kV (Um=36 kV)

• Konduktor: 3×185 mm² atau 3×240 mm² Class 5 copper

• Ground: 3×35 mm²

• Pilot/Control cores: untuk monitoring health kabel

• Overall Diameter: ~85–110 mm

• Berat: 18–25 kg/m

Langkah 6: Pastikan Sertifikasi & Supplier Minta sertifikat MSHA, IEC, dan uji lab lokal. Pilih supplier berpengalaman di mining Indonesia seperti Feichun Special Cable yang menyediakan custom engineering.

Rekomendasi Praktis untuk Dealer dan Procurement di Indonesia

Bagi distributor kabel, tawarkan paket lengkap: kabel + cable reeler + installation supervision + preventive maintenance contract. Hitung ROI: kabel berkualitas bisa bertahan 18–36 bulan dibandingkan 6–12 bulan kabel murah, sehingga hemat hingga Rp 5–10 miliar per unit shovel dalam 5 tahun.

Procurement manager sebaiknya gunakan life-cycle costing, bukan hanya harga per meter. Contoh: kabel 3×185 mm² Type 450 33kV dengan jacket CPE khusus tropis akan memberikan payback period <18 bulan di tambang Freeport atau KPC.

Manfaat Penggunaan Kabel yang Tepat

• Availability shovel naik 3–5%.

• Pengurangan voltage drop <3%, sehingga motor bekerja optimal.

• Keselamatan lebih tinggi: ground fault detection lebih cepat.

• Ramah lingkungan: mendukung electrified fleet sesuai regulasi ESDM.

• Biaya per ton turun 8–15% secara keseluruhan.

Tantangan di Lapangan dan Solusi

Tantangan utama di Indonesia:

• Hujan deras → water ingress. Solusi: termination kit waterproof + regular insulation resistance test.

• Truk melintas kabel → crush damage. Solusi: cable handler otomatis atau protective ramp.

• Suhu tinggi → thermal aging. Solusi: derating + monitoring temperature real-time via fiber optic embedded (opsional).

Tren Masa Depan Kabel Trailing di Pertambangan Indonesia

Dengan semakin banyak tambang yang beralih ke autonomous haulage dan full-electric fleet, kabel trailing generasi baru akan dilengkapi sensor IoT untuk predictive maintenance. Kompatibilitas dengan 35–66 kV juga akan menjadi tren. Feichun dan produsen terkemuka sudah menyiapkan varian hybrid yang mendukung fast-charging dan data transmission.

Kesimpulan

Komatsu P&H 4100XPC bukan sekadar alat berat — ia adalah investasi strategis untuk meningkatkan produktivitas tambang Indonesia di tengah persaingan global. Kunci kesuksesannya terletak pada pemilihan kabel trailing Type 450 (33kV) yang tepat sesuai kondisi lokal. Dengan mengikuti panduan ini, dealer kabel, procurement team, dan operator tambang dapat memastikan operasi yang aman, efisien, dan menguntungkan jangka panjang.

Bagi Anda yang membutuhkan spesifikasi custom, quotation, atau technical support untuk proyek tambang, kunjungi https://feichuncables.com/blog/komatsu-ph-4100xpc-how-to-select-the-correct-type-450-33kv-trailing-cable/ atau hubungi tim teknis kami. Mari bersama membangun pertambangan Indonesia yang lebih modern, aman, dan berkelanjutan.

Referensi Utama:

• Komatsu Mining Official Specifications (2024–2025)

• Feichun Special Cable Technical Guide Type 450

• Data lapangan PT Freeport Indonesia & PT KPC

• Standar IEC 60502-2, ICEA S-75-381, Permen ESDM Pertambangan
