Kabel Trailing Tegangan Menengah (N)TSCGEWOEU dengan Anyaman Anti-Torsi: Solusi Revolusioner untuk Tantangan Ekstrem Industri Pertambangan Bawah Tanah Indonesia dengan Teknologi Terdepan dan Standar Keamanan Internasional

Pendahuluan

Indonesia sebagai negara dengan cadangan mineral terbesar di dunia menghadapi tantangan besar dalam operasional pertambangan bawah tanah. Sektor pertambangan yang menyumbang sekitar 8% dari Produk Domestik Bruto (PDB) nasional memerlukan infrastruktur listrik yang handal dan tahan terhadap kondisi ekstrem. Lingkungan tambang bawah tanah seperti di Freeport Papua, tambang emas Martabe Sumatera Utara, atau tambang nikel Sulawesi menghadapi tantangan unik berupa tekanan mekanis tinggi, suhu ekstrem, kelembaban tinggi, dan paparan bahan kimia agresif.

Dalam kondisi operasional seperti ini, kabel listrik konvensional seringkali mengalami kegagalan prematur yang dapat menyebabkan kerugian produksi hingga miliaran rupiah per hari. Kasus pemadaman listrik di tambang bawah tanah tidak hanya menghentikan produksi, tetapi juga membahayakan keselamatan pekerja yang berada di kedalaman ratusan meter di bawah permukaan tanah.

Kabel trailing tegangan menengah (N)TSCGEWOEU hadir sebagai solusi revolusioner yang dirancang khusus untuk mengatasi tantangan ekstrem ini. Dengan teknologi anyaman anti-torsi dan konstruksi berlapis yang sophisticated, kabel ini mampu memberikan performa optimal dalam kondisi operasional yang paling menantang sekalipun.

Standar Kabel dan Jaminan Kualitas Internasional

Kabel (N)TSCGEWOEU diproduksi berdasarkan standar VDE 0250 Bagian 813, yang merupakan standar Jerman untuk kabel fleksibel dengan tingkat keamanan dan keandalan tertinggi. Standar VDE (Verband der Elektrotechnik) diakui secara internasional sebagai benchmark kualitas untuk peralatan elektrik, khususnya untuk aplikasi industri berat dan lingkungan berbahaya.

Standar VDE 0250 Bagian 813 mengatur secara ketat aspek-aspek kritikal seperti ketahanan terhadap gaya mekanis, stabilitas dielektrik, resistansi terhadap bahan kimia, dan performa dalam kondisi suhu ekstrem. Sertifikasi berdasarkan standar ini menjamin bahwa kabel telah melewati serangkaian uji ketat yang mensimulasikan kondisi operasional selama puluhan tahun.

Bagi industri pertambangan Indonesia, penggunaan kabel bersertifikat VDE menjadi investasi jangka panjang yang memberikan return on investment (ROI) superior melalui minimisasi downtime, pengurangan biaya maintenance, dan peningkatan safety factor yang signifikan.

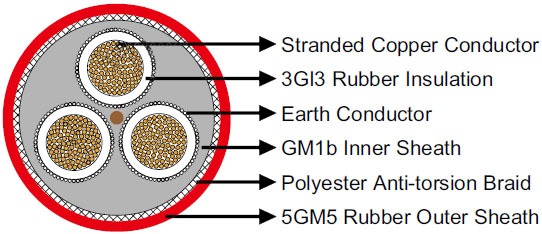

Spesifikasi dan Struktur Kabel: Teknologi Berlapis untuk Performa Maksimal

Konduktor Tembaga Fleksibel Kelas 5

Inti dari kabel (N)TSCGEWOEU menggunakan konduktor tembaga fleksibel berurat halus kelas 5 sesuai standar DIN VDE 0295. Klasifikasi kelas 5 menunjukkan tingkat fleksibilitas tertinggi dengan jumlah strand (untaian) yang sangat banyak dan diameter setiap strand yang sangat kecil. Konstruksi ini memberikan fleksibilitas superior yang memungkinkan kabel menahan ribuan siklus lentur tanpa mengalami fatigue failure.

Tembaga yang digunakan memiliki konduktivitas 99,9% dengan resistivitas rendah, memastikan transmisi daya yang efisien dengan losses minimal. Dalam aplikasi tambang bawah tanah di mana jarak transmisi bisa mencapai beberapa kilometer, efisiensi konduktor menjadi faktor kritis dalam optimisasi biaya operasional.

Lapisan Dalam Konduktor dengan Senyawa Karet Konduktif

Lapisan dalam konduktor menggunakan senyawa karet khusus yang bersifat konduktif, berfungsi sebagai semiconductor layer yang mengontrol distribusi medan listrik. Teknologi ini mencegah terjadinya corona discharge dan partial discharge yang dapat menyebabkan degradasi isolasi prematur.

Senyawa karet konduktif ini juga berperan sebagai stress control yang mendistribusikan tegangan listrik secara merata, sehingga mencegah terjadinya hotspot yang dapat memicu kegagalan dielektrik.

Isolasi Karet Tipe 3GI3 untuk Ketahanan Superior

Isolasi utama menggunakan karet tipe 3GI3 yang memiliki karakteristik dielektrik exceptional. Material ini mampu menahan tegangan kerja 8.7/15 kV dengan safety margin yang tinggi, bahkan dalam kondisi operasional yang ekstrem. Karet 3GI3 memiliki ketahanan terhadap ozon, ultraviolet, dan thermal aging yang superior, memastikan umur operasional yang panjang.

Ketebalan isolasi dirancang berdasarkan perhitungan stress elektrik yang akurat, dengan mempertimbangkan faktor-faktor seperti fluktuasi tegangan, transient overvoltage, dan kondisi lingkungan operasional.

Lapisan Luar Konduktor yang Mudah Dikupas

Lapisan luar konduktor menggunakan karet konduktif yang dirancang khusus untuk mudah dikupas (easy strippable). Fitur ini sangat membantu dalam proses instalasi dan maintenance, mengurangi waktu kerja teknisi dan meminimalisir risiko kerusakan pada lapisan isolasi.

Material ini juga berfungsi sebagai electromagnetic shielding yang melindungi kabel dari interferensi elektromagnet yang dapat mengganggu performa sistem kelistrikan.

Konduktor Pembumian dengan Spiral Kawat Tembaga Timah

Sistem grounding menggunakan spiral kawat tembaga yang dilapisi timah (tinned copper) memberikan jalur arde yang sangat efektif. Konstruksi spiral memungkinkan fleksibilitas tinggi sambil mempertahankan kontinuitas elektrik yang perfect.

Lapisan timah memberikan perlindungan terhadap korosi dan oksidasi, memastikan resistansi grounding yang stabil sepanjang umur operasional kabel. Hal ini kritical untuk keselamatan operasional, terutama dalam lingkungan tambang yang berpotensi eksplosif.

Selubung Dalam Karet Tipe GM1b

Selubung dalam menggunakan karet tipe GM1b yang memiliki ketahanan exceptional terhadap abrasi, tear resistance, dan chemical attack. Material ini bertindak sebagai barrier utama yang melindungi komponen kabel dari penetrasi moisture, debu, dan kontaminan lainnya.

Karet GM1b juga memiliki flame retardant properties yang memenuhi standar keselamatan kebakaran untuk aplikasi underground mining.

Anyaman Anti-Torsi: Inovasi Teknologi Terdepan

Komponen yang paling revolusioner dari kabel (N)TSCGEWOEU adalah anyaman anti-torsi dari poliester yang ditempatkan antara selubung dalam dan luar. Teknologi ini dirancang khusus untuk menahan gaya puntir (torsional stress) yang ekstrem yang sering terjadi dalam aplikasi trailing cable.

Anyaman poliester dengan tensile strength tinggi mampu mendistribusikan beban mekanis secara merata ke seluruh struktur kabel, mencegah terjadinya stress concentration yang dapat menyebabkan kegagalan struktural. Dalam operasional tambang bawah tanah di mana kabel harus menahan tarikan hingga beberapa ton, teknologi ini menjadi game changer.

Selubung Luar Karet Tipe 5GM5

Selubung terluar menggunakan karet tipe 5GM5 yang merupakan material toughest dalam kategori karet industri. Material ini memiliki tear strength, puncture resistance, dan abrasion resistance yang exceptional, mampu menahan benturan dari batuan tajam, gesekan dengan permukaan kasar, dan impact loading yang ekstrem.

Karet 5GM5 juga memiliki resistance terhadap oil, grease, dan various chemical yang commonly found dalam mining environment.

Dimensi dan Parameter Teknis: Spesifikasi untuk Performa Optimal

Kabel (N)TSCGEWOEU dengan konfigurasi standar 3×150 mm² + 3×70 mm²/3E dirancang untuk aplikasi tegangan menengah 8.7/15 kV. Spesifikasi ini optimal untuk supply power ke equipment berat seperti dragline, excavator, conveyor system, dan ventilation fan dalam operasional mining.

Diameter keseluruhan minimum 73,0 mm dan maksimum 78,0 mm memberikan balance optimal antara fleksibilitas dan mechanical strength. Diameter yang terlalu kecil akan mengurangi kemampuan menahan beban mekanis, sementara diameter yang terlalu besar akan mengurangi fleksibilitas dan meningkatkan bending radius.

Berat nominal 10.150 kg/km menunjukkan konstruksi yang robust dengan material density yang tinggi. Meskipun relatif berat, konstruksi ini memberikan durability yang superior dengan umur operasional yang dapat mencapai 15-20 tahun dalam kondisi normal.

Current carrying capacity untuk cross section 150 mm² dapat mencapai 400-500 ampere tergantung pada kondisi instalasi dan ambient temperature. Untuk cross section 70 mm² earth conductor, kapasitas fault current dapat menahan hingga 25 kA untuk durasi 1 detik.

Bidang Aplikasi: Solusi untuk Industri Ekstraktif Indonesia

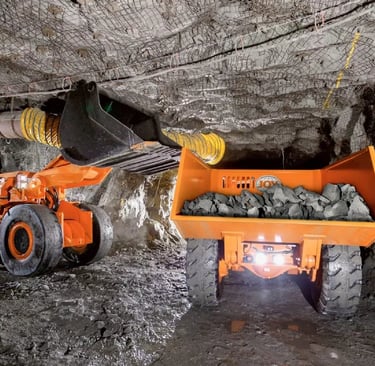

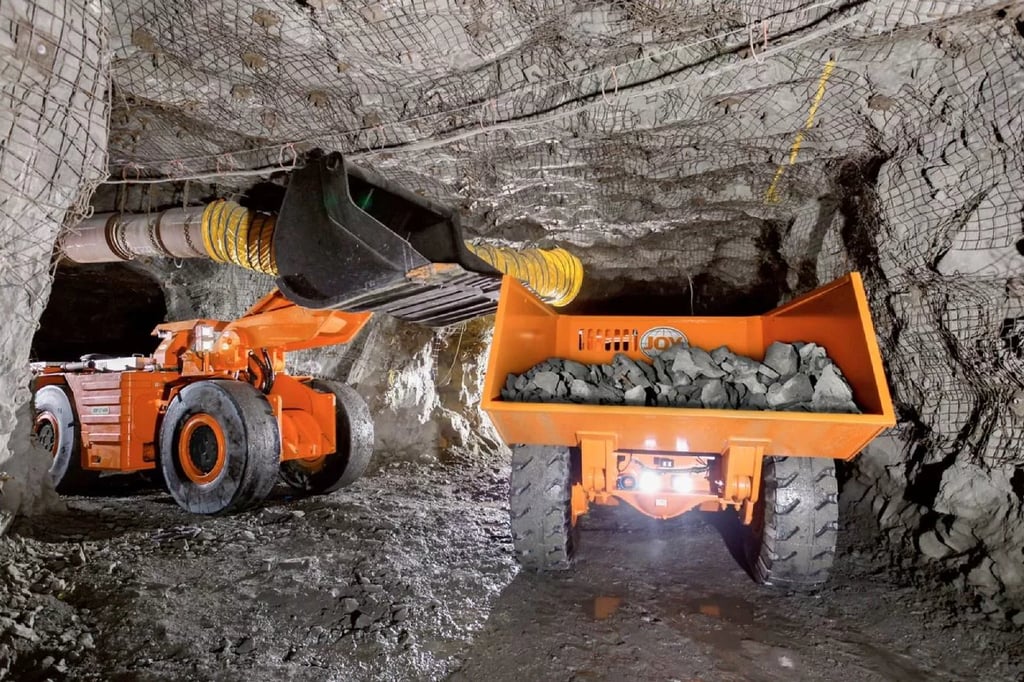

Kabel (N)TSCGEWOEU memiliki aplikasi yang sangat luas dalam industri pertambangan dan konstruksi bawah tanah Indonesia:

Pertambangan Batu Bara: Di tambang batu bara seperti Kaltim Prima Coal atau Adaro, kabel ini ideal untuk power supply ke longwall mining equipment, continuous miner, dan shuttle car yang beroperasi dalam kondisi dust explosive dan high moisture.

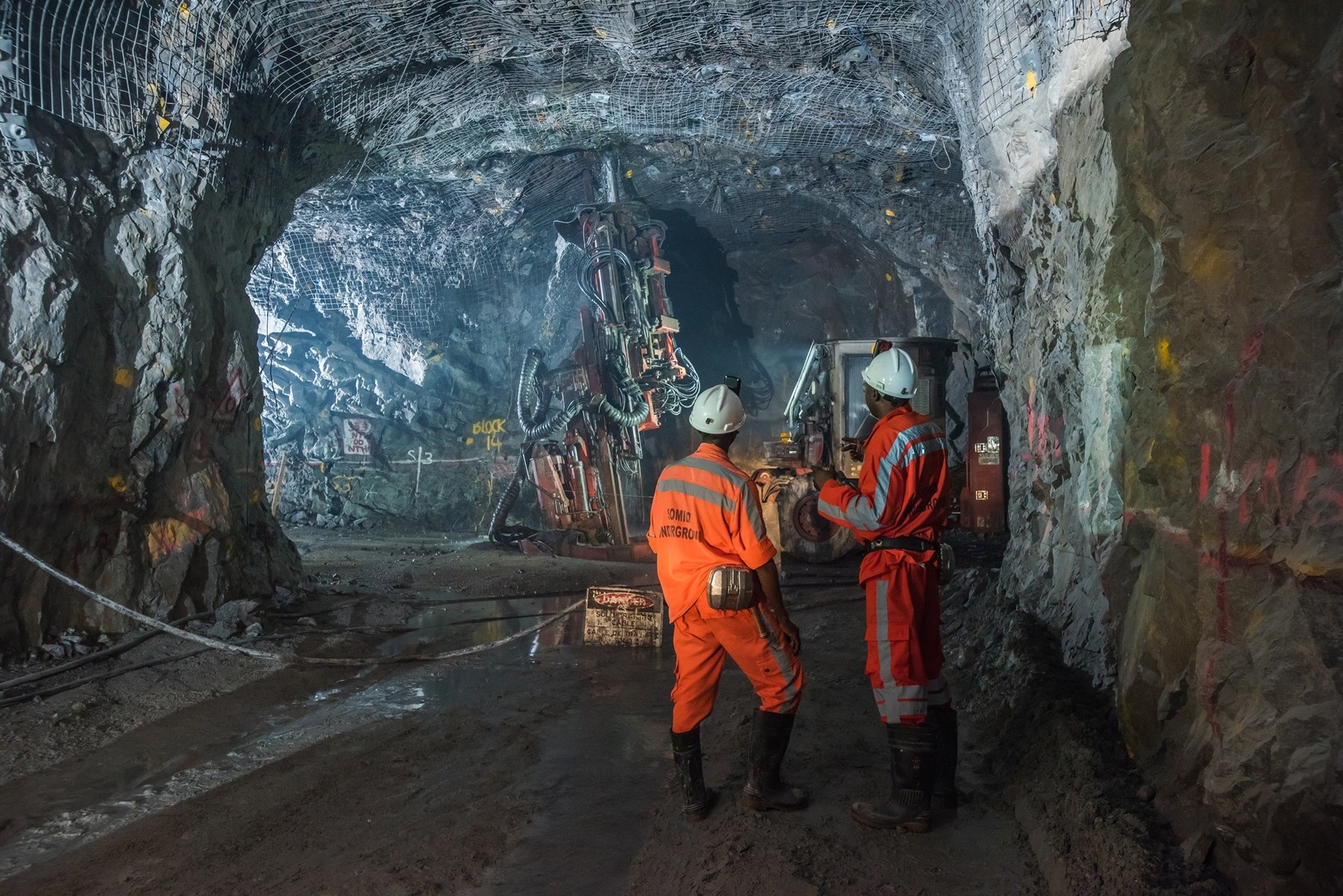

Pertambangan Emas: Dalam operasional underground gold mining seperti di Martabe atau Batu Hijau, kabel ini perfect untuk power distribution ke drilling equipment, ventilation system, dan material handling equipment.

Pertambangan Nikel: Di tambang nikel Sulawesi yang memiliki kondisi soil yang aggressive dan high humidity, kabel ini memberikan reliability yang exceptional untuk power supply ke ore processing equipment.

Proyek Infrastruktur: Dalam pembangunan terowongan untuk proyek Mass Rapid Transit (MRT), Light Rail Transit (LRT), atau tunnel jalan tol, kabel ini ideal untuk temporary power supply selama construction phase.

Geothermal Power Plant: Dalam konstruksi pembangkit listrik panas bumi yang sedang gencar dikembangkan pemerintah, kabel ini cocok untuk power distribution dalam kondisi high temperature dan corrosive environment.

Saran Pemasangan dan Perawatan: Best Practices untuk Longevity

Pemasangan Profesional

Persiapan Jalur Kabel: Pastikan cable tray atau conduit dalam kondisi perfect dengan radius bending minimum 15 kali diameter kabel. Hindari sharp edge yang dapat merusak selubung luar.

Penggunaan Cable Pulling Equipment: Gunakan hydraulic cable puller dengan tension monitoring untuk menghindari over-stress. Maximum pulling tension tidak boleh melebihi 80% dari breaking strength kabel.

Teknik Splicing: Joint kabel harus menggunakan teknologi heat shrink atau cold shrink dengan stress cone yang proper. Pastikan shielding continuity dan proper grounding pada setiap joint.

Environmental Protection: Dalam aplikasi outdoor atau wet location, gunakan cable gland dengan IP68 rating dan additional protection terhadap UV radiation.

Maintenance Program Komprehensif

Inspeksi Visual Berkala: Lakukan pemeriksaan monthly terhadap kondisi selubung luar, looking for signs of cracking, cuts, abrasion, atau deformation yang dapat mengindikasikan stress concentration.

Insulation Resistance Testing: Perform annual insulation testing menggunakan megger 5 kV. Insulation resistance harus minimum 1000 MΩ pada suhu 20°C. Trending analysis dapat mengidentifikasi degradation pattern.

Partial Discharge Testing: Untuk early detection terhadap insulation deterioration, lakukan partial discharge testing menggunakan portable PD detector. PD activity above 100 pC mengindikasikan potential problem.

Thermal Imaging: Regular thermographic inspection dapat mengidentifikasi hotspot pada connection point yang mengindikasikan high resistance joint atau overloading condition.

Ground Fault Testing: Test continuity dan resistance dari grounding conductor secara berkala untuk memastikan effective grounding system.

Studi Kasus: Implementasi Sukses di Tambang PT Freeport Indonesia

PT Freeport Indonesia, operator tambang emas dan tembaga terbesar di Indonesia, menghadapi tantangan besar dalam power distribution untuk operasional underground mining di kedalaman lebih dari 1.500 meter. Kondisi operasional yang ekstrem dengan temperature hingga 60°C, humidity 95%, dan mechanical loading yang sangat tinggi menyebabkan frequent cable failure dengan konvensional cable.

Setelah implementasi kabel (N)TSCGEWOEU untuk power supply ke main haulage conveyor system, terjadi peningkatan reliability yang significant. Downtime akibat cable failure berkurang 85%, dari rata-rata 120 jam per tahun menjadi hanya 18 jam per tahun. Cost saving yang dihasilkan mencapai USD 12 juta per tahun dari reduction dalam production loss dan maintenance cost.

Keberhasilan ini terutama disebabkan oleh kemampuan anti-torsion braid dalam menahan mechanical stress dari conveyor movement, serta superior chemical resistance dari selubung 5GM5 terhadap acidic mine water.

Tanya Jawab Umum (FAQ)

Q1: Apakah kabel ini tahan terhadap tarikan dan puntiran ekstrem yang sering terjadi dalam mining operation?

A: Absolutely. Kabel (N)TSCGEWOEU dilengkapi dengan anyaman anti-torsi dari poliester high-strength yang specifically designed untuk menahan torsional stress hingga 500 Nm dan tensile stress hingga 50 kN. Konstruksi berlapis dengan reinforcement optimal memastikan structural integrity bahkan dalam kondisi mechanical loading yang paling ekstrem.

Q2: Apakah kabel ini suitable untuk aplikasi tegangan menengah di tambang batu bara dengan risiko explosive atmosphere?

A: Sangat suitable. Kabel ini dirancang untuk tegangan 8.7/15 kV dengan insulation class yang memenuhi requirement untuk hazardous location. Flame retardant properties dari semua material components memenuhi international standard untuk mining application dalam potentially explosive atmosphere. Grounding system yang robust juga memberikan protection terhadap static electricity buildup.

Q3: Bagaimana cara memastikan maximum service life dari investasi kabel ini?

A: Implement comprehensive maintenance program yang mencakup monthly visual inspection, annual insulation testing, periodic partial discharge monitoring, dan proper environmental protection. Avoid exceeding maximum bending radius, implement proper cable support system, dan ensure correct installation procedures. Dengan proper maintenance, service life dapat mencapai 20-25 tahun.

Q4: Apa keunggulan spesifik menggunakan karet 5GM5 sebagai outer sheath dibandingkan material lain?

A: Karet 5GM5 memiliki exceptional properties: tear strength 150 N/mm, abrasion resistance menurut DIN 53516 dengan volume loss <90 mm³, chemical resistance terhadap oils dan acids, serta temperature range -40°C hingga +90°C. Material ini juga memiliki excellent ozone resistance dan UV stability untuk outdoor application.

Q5: Apakah tersedia konfigurasi custom untuk specific application requirements?

A: Ya, kabel (N)TSCGEWOEU dapat dikustomisasi sesuai specific requirements meliputi conductor size, voltage rating, additional armor, special sheath compound, dan length. Customization dapat dilakukan untuk unique application seperti high temperature geothermal, marine environment, atau extreme cold climate application.

Q6: Bagaimana performance kabel ini dalam kondisi high temperature seperti di geothermal power plant?

A: Kabel dapat beroperasi safely hingga temperature 90°C continuous operation dan 130°C untuk short-term emergency condition. Untuk geothermal application dengan temperature lebih tinggi, tersedia variant dengan special high-temperature compound yang dapat beroperasi hingga 150°C.

Q7: Apa impact dari diameter kabel yang relatif besar terhadap installation cost?

A: Meskipun diameter 73-78 mm memerlukan cable tray dan conduit yang lebih besar, total cost of ownership sebenarnya lebih rendah karena superior reliability, longer service life, dan reduced maintenance requirement. Installation cost yang slightly higher akan terpayback dalam 2-3 tahun melalui reduced downtime dan maintenance saving.

Tren dan Perkembangan Industri Pertambangan Indonesia

Industri pertambangan Indonesia sedang mengalami transformasi besar menuju digitalisasi dan automation. Program pemerintah untuk meningkatkan nilai tambah mineral melalui pembangunan smelter domestik menciptakan demand yang significant untuk reliable power infrastructure.

Rencana pembangunan 27 smelter nikel senilai USD 15 miliar akan memerlukan thousands of kilometers kabel industrial grade. Kabel (N)TSCGEWOEU dengan proven track record dan international certification positioning ideal untuk mendukung massive infrastructure development ini.

Trend menuju sustainable mining juga mendorong adoption teknologi yang lebih efficient dan durable. Longer service life dari kabel premium memberikan kontribusi significant terhadap sustainability goals melalui reduced material consumption dan waste generation.

Economic Analysis dan Return on Investment

Meskipun initial cost kabel (N)TSCGEWOEU sekitar 40-60% higher dibanding conventional cable, total cost of ownership significantly lower. Analisis economic menunjukkan:

• Reduced Downtime Cost: Average mining operation loss USD 50,000 per hour downtime. Dengan reliability improvement 85%, annual saving bisa mencapai USD 5-8 juta untuk large mining operation.

• Maintenance Cost Reduction: Preventive maintenance cost 70% lower, emergency repair cost 90% lower karena higher reliability.

• Extended Service Life: 20-25 tahun vs 8-12 tahun conventional cable memberikan amortization period yang superior.

• Insurance Premium Reduction: Better safety record dapat mengurangi insurance premium hingga 15-20%.

Payback period typically 18-24 bulan untuk most mining applications, menjadikannya investasi yang very attractive.

Penutup: Investasi Strategis untuk Masa Depan

Kabel trailing tegangan menengah (N)TSCGEWOEU dengan anyaman anti-torsi represents state-of-the-art technology untuk industri pertambangan bawah tanah Indonesia. Kombinasi superior engineering, international quality standard, dan proven performance track record menjadikannya pilihan optimal untuk critical power infrastructure.

Dalam era di mana reliability dan safety menjadi paramount importance, investasi dalam premium cable technology bukan hanya operational necessity, tetapi juga strategic advantage yang memberikan competitive edge dalam industry yang increasingly demanding.

Seiring dengan growth trajectory industri pertambangan Indonesia dan massive infrastructure development program pemerintah, demand untuk reliable power infrastructure akan terus meningkat. Kabel (N)TSCGEWOEU positioning perfect untuk mendukung Indonesia's ambition menjadi global mining powerhouse dengan technology terdepan dan standard keselamatan tertinggi.

Rekomendasi: Untuk implementasi yang optimal, strongly recommended berkonsultasi dengan certified electrical engineer yang memiliki experience dalam mining application dan familiar dengan local regulation. Professional installation dan commissioning akan memastikan performance maksimal dan compliance dengan safety standard yang applicable.

Masa depan industri pertambangan Indonesia bright dan promising. Dengan infrastructure yang reliable dan technology yang advanced, sector ini akan terus menjadi backbone ekonomi nasional dan driving force untuk prosperity yang sustainable.
