Kabel Trailing Tegangan Menengah (N)TSCGECWOEU: Solusi Andal untuk Lingkungan Tambang Ekstrem dan Infrastruktur Bawah Tanah Indonesia dengan Beban Mekanis Tinggi

Indonesia sebagai negara dengan industri pertambangan dan infrastruktur yang berkembang pesat membutuhkan sistem kelistrikan yang andal untuk mendukung operasi di lingkungan kerja ekstrem. Tambang bawah tanah, proyek terowongan kereta api seperti yang sedang dikembangkan di berbagai daerah, serta fasilitas industri berat memerlukan kabel listrik khusus yang mampu bertahan dalam kondisi mekanis yang sangat menantang.

Kabel trailing tegangan menengah (N)TSCGECWOEU menjadi jawaban atas kebutuhan tersebut. Kabel ini dirancang khusus untuk menghubungkan peralatan listrik di tambang bawah tanah dan penggalian dengan lingkungan berbahaya yang menghadapi beban mekanis sangat tinggi. Dengan konstruksi berlapis dan material berkualitas tinggi, kabel ini mampu mendukung operasi transformator tegangan tinggi pada jalur distribusi listrik di pertambangan dan proyek terowongan.

Keandalan kabel listrik di lingkungan tambang bukan sekadar masalah teknis, tetapi juga berkaitan langsung dengan keselamatan pekerja dan kontinuitas operasi. Gangguan pada sistem kelistrikan dapat menyebabkan kerugian ekonomi yang besar dan bahkan membahayakan nyawa. Oleh karena itu, pemilihan kabel dengan spesifikasi yang tepat menjadi investasi strategis bagi perusahaan pertambangan dan konstruksi infrastruktur.

Standar dan Sertifikasi

Kabel (N)TSCGECWOEU diproduksi berdasarkan standar VDE 0250 Bagian 813, yang merupakan standar ketat dari Association for Electrical, Electronic & Information Technologies Jerman. VDE (Verband der Elektrotechnik) telah menjadi rujukan internasional untuk keamanan dan performa produk elektrik selama lebih dari satu abad.

Standar VDE 0250 Bagian 813 secara khusus mengatur spesifikasi kabel untuk lingkungan industri berat dengan persyaratan mekanis tinggi. Standar ini mencakup uji ketahanan terhadap tekanan, tarikan, getaran, serta paparan bahan kimia yang umum ditemukan di lingkungan tambang. Setiap kabel yang memenuhi standar ini telah melalui serangkaian pengujian ketat meliputi uji isolasi, uji ketahanan api, dan uji performa dalam kondisi suhu ekstrem.

Relevansi standar VDE dalam konteks Indonesia sangat penting mengingat banyak proyek infrastruktur dan pertambangan yang melibatkan kerjasama internasional. Penggunaan kabel berstandar VDE memastikan kompatibilitas dengan peralatan buatan Eropa dan memberikan jaminan kualitas yang diakui secara global. Hal ini juga memudahkan proses sertifikasi dan audit keselamatan oleh lembaga internasional.

Dalam proyek-proyek besar seperti pembangunan terowongan untuk jalur kereta cepat atau pengembangan tambang mineral di Indonesia, kepatuhan terhadap standar internasional menjadi syarat wajib untuk mendapatkan pembiayaan dan dukungan teknologi dari mitra asing.

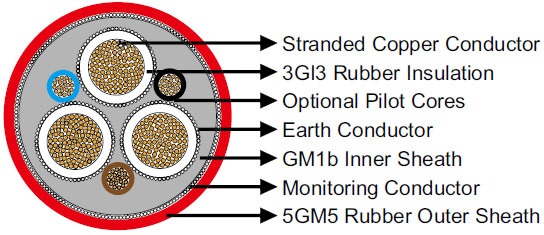

Spesifikasi dan Struktur Kabel

Konduktor

Bagian inti kabel menggunakan konduktor tembaga terdampar fleksibel kelas 5 menurut DIN VDE 0295. Klasifikasi kelas 5 menunjukkan tingkat fleksibilitas tertinggi di antara standar konduktor tembaga, dengan jumlah kawat halus yang sangat banyak sehingga memungkinkan kabel dibengkokkan berulang kali tanpa mengalami kerusakan internal.

Konduktor tembaga dipilih karena memiliki konduktivitas listrik yang sangat baik, yakni sekitar 58 juta siemens per meter, serta ketahanan korosi yang memadai untuk lingkungan tambang. Struktur terdampar memungkinkan distribusi stress mekanis yang merata saat kabel mengalami tarikan atau tekanan, sehingga memperpanjang umur operasional.

Lapisan Konduktor Dalam dan Luar

Kabel dilengkapi dengan lapisan konduktor dalam dan luar yang terbuat dari senyawa karet khusus yang bersifat konduktif. Lapisan konduktor luar dirancang mudah dikupas (easy strippable) untuk memudahkan proses terminasi dan sambungan di lapangan.

Fungsi lapisan konduktif adalah mengendalikan medan listrik di sekitar konduktor dan mencegah terjadinya discharge parsial yang dapat merusak isolasi. Dalam aplikasi tegangan menengah, kontrol medan listrik menjadi sangat penting untuk menjaga integritas isolasi dalam jangka panjang.

Isolasi dan Pilot Core

Sistem isolasi menggunakan karet tipe 3GI3 yang memiliki sifat dielektrik superior dan ketahanan terhadap kondisi lingkungan ekstrem. Karet tipe 3GI3 mampu beroperasi pada rentang suhu -40°C hingga +90°C dengan tetap mempertahankan sifat insulasinya.

Kabel ini juga dilengkapi dengan pilot core opsional yang terdiri dari konduktor tembaga berlapis timah dengan isolasi EPR (Ethylene Propylene Rubber). Pilot core berfungsi sebagai saluran komunikasi atau sistem monitoring yang memungkinkan pengawasan kondisi kabel secara real-time selama operasi.

Konduktor Pembumian dan Selubung Dalam

Sistem pembumian menggunakan konfigurasi spiral dari kawat tembaga berlapis timah yang memberikan jalur aman untuk arus gangguan ke tanah. Desain spiral memungkinkan fleksibilitas kabel sambil tetap menjaga kontinuitas sistem pembumian.

Selubung dalam terbuat dari karet tipe GM1b yang berfungsi sebagai barier tambahan terhadap penetrasi kelembaban dan kontaminan kimia. Material ini memiliki ketahanan yang baik terhadap oli, asam lemah, dan basa yang umum ditemukan di lingkungan tambang.

Perisai Monitoring dan Pelindung Mekanis

Perlindungan mekanis kabel menggunakan sistem berlapis yang terdiri dari jalinan kawat tembaga-baja atau kombinasi lapisan kawat tembaga dan baja dengan pita tembaga yang dipasang berlawanan arah, diperkuat dengan pita penguat.

Kombinasi tembaga dan baja memberikan keseimbangan optimal antara konduktivitas untuk sistem pembumian dan kekuatan mekanis untuk perlindungan. Jalinan kawat memberikan fleksibilitas yang diperlukan untuk aplikasi trailing cable yang harus mengikuti pergerakan peralatan mobile.

Selubung Luar

Lapisan terluar menggunakan karet tipe 5GM5 yang dirancang khusus untuk ketahanan maksimum terhadap abrasi, sobekkan, dan paparan bahan kimia agresif. Material ini juga memiliki sifat flame retardant untuk mencegah penyebaran api dalam kondisi darurat.

Selubung luar berwarna hitam dengan marking yang jelas untuk identifikasi spesifikasi dan tahun produksi, memudahkan tracking dan maintenance planning.

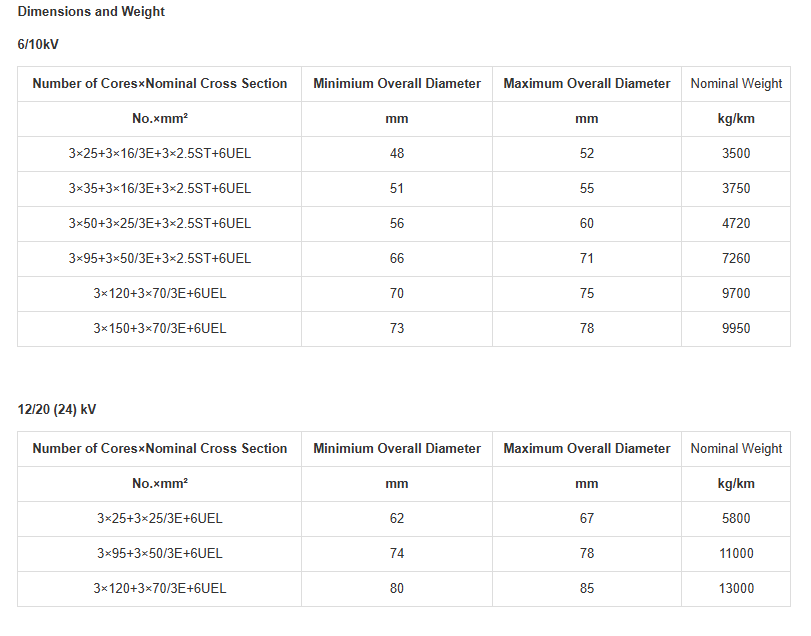

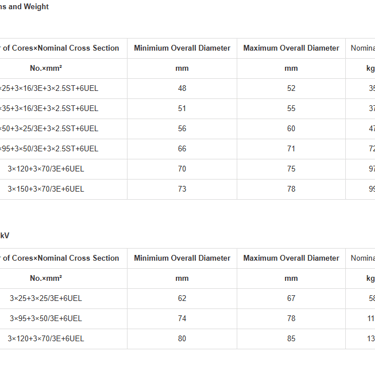

Dimensi dan Berat Kabel

Kabel tersedia dalam dua kategori tegangan utama:

Tegangan 6/10 kV:

• 3×25+3×16/3E+3×2.5ST+6UEL: Diameter 48-52mm, berat 3500 kg/km

• 3×35+3×16/3E+3×2.5ST+6UEL: Diameter 51-55mm, berat 3750 kg/km

• 3×50+3×25/3E+3×2.5ST+6UEL: Diameter 56-60mm, berat 4720 kg/km

• 3×95+3×50/3E+3×2.5ST+6UEL: Diameter 66-71mm, berat 7260 kg/km

• 3×120+3×70/3E+6UEL: Diameter 70-75mm, berat 9700 kg/km

• 3×150+3×70/3E+6UEL: Diameter 73-78mm, berat 9950 kg/km

Tegangan 12/20 (24) kV:

• 3×25+3×25/3E+6UEL: Diameter 62-67mm, berat 5800 kg/km

• 3×95+3×50/3E+6UEL: Diameter 74-78mm, berat 11000 kg/km

• 3×120+3×70/3E+6UEL: Diameter 80-85mm, berat 13000 kg/km

Bidang Aplikasi

Kabel (N)TSCGECWOEU dirancang khusus untuk menghubungkan peralatan listrik di lingkungan dengan risiko tinggi dan beban mekanis ekstrem. Aplikasi utama meliputi tambang bawah tanah, penggalian infrastruktur, dan proyek terowongan yang memerlukan sistem distribusi listrik mobile dan fleksibel.

Dalam konteks industri pertambangan Indonesia, kabel ini ideal untuk:

Transformator Tegangan Tinggi Mobile

Pada operasi tambang terbuka seperti di Kalimantan dan Sumatera, transformator mobile digunakan untuk mendistribusikan listrik ke shovel, dragline, dan conveyor system yang posisinya berubah mengikuti kemajuan penambangan.

Sistem Distribusi Bawah Tanah

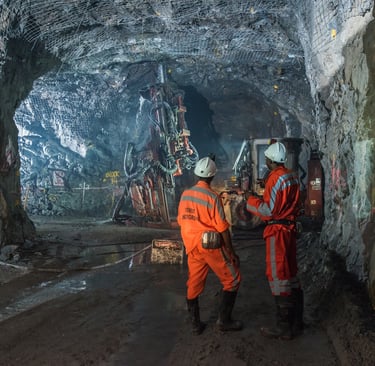

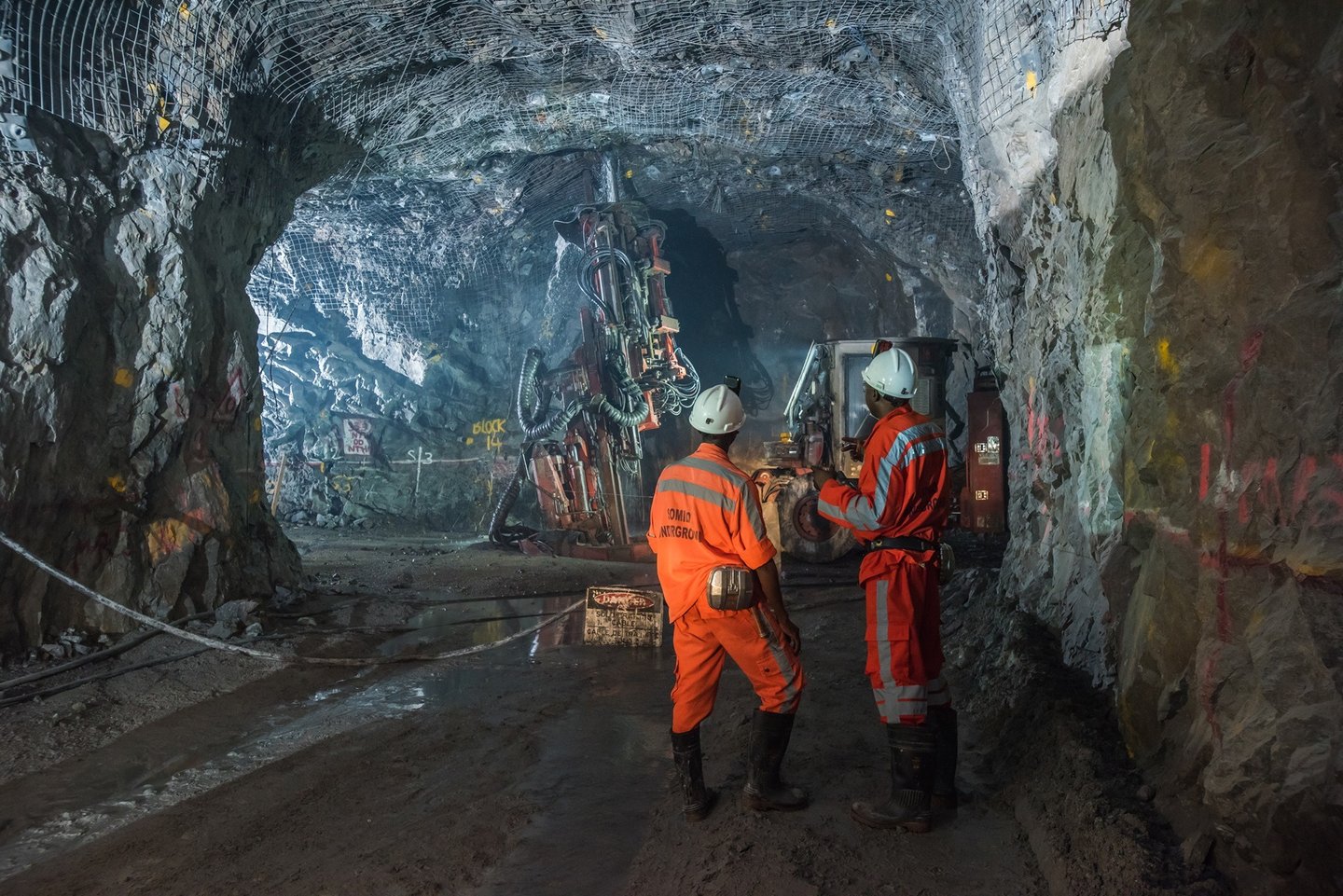

Tambang emas bawah tanah seperti yang beroperasi di Nusa Tenggara dan Sumatera memerlukan kabel yang dapat menahan getaran dari aktivitas blasting, kelembaban tinggi, dan paparan debu mineral.

Proyek Infrastruktur Terowongan

Pembangunan terowongan untuk jalur kereta api, seperti proyek kereta cepat Jakarta-Bandung atau terowongan untuk sistem transportasi mass rapid transit, memerlukan kabel yang dapat beroperasi dalam ruang terbatas dengan kondisi kelembaban tinggi.

Studi kasus yang relevan adalah penggunaan kabel serupa dalam proyek pembangunan terowongan subway di Jakarta. Dalam proyek tersebut, kabel trailing tegangan menengah digunakan untuk menyuplai daya ke Tunnel Boring Machine (TBM) yang bekerja 24 jam non-stop. Kondisi tanah Jakarta yang bervariasi dari lempung lunak hingga lapisan keras menuntut kabel yang mampu bertahan dalam kondisi mekanis yang berubah-ubah.

Saran Pemasangan dan Perawatan

Pemasangan

Pemasangan kabel (N)TSCGECWOEU memerlukan perhatian khusus terhadap faktor-faktor lingkungan dan mekanis. Beberapa panduan penting meliputi:

Radius Kelengkungan: Pastikan radius kelengkungan minimum tidak kurang dari 12 kali diameter luar kabel untuk mencegah stress berlebihan pada konduktor dan isolasi. Pada titik tikungan tajam, gunakan pelindung tambahan berupa conduit atau cable tray yang sesuai.

Perlindungan Mekanis: Di area dengan risiko benturan tinggi atau lalu lintas kendaraan berat, pasang cable guard atau bury cable di dalam conduit baja. Hindari kontak langsung dengan permukaan yang abrasif atau benda tajam.

Kondisi Lingkungan: Meskipun kabel ini dirancang tahan terhadap bahan kimia, hindari kontak langsung dengan asam kuat, pelarut organik, atau bahan kimia agresif lainnya yang mungkin ada di lokasi pertambangan.

Sistem Penyangga: Gunakan cable support system yang tepat untuk mencegah stress mekanis berlebihan akibat berat kabel sendiri. Jarak antar penyangga tidak boleh melebihi spesifikasi yang ditentukan berdasarkan diameter dan berat kabel.

Perawatan

Program perawatan yang teratur sangat penting untuk memastikan keandalan jangka panjang:

Inspeksi Visual Berkala: Lakukan pemeriksaan visual setiap minggu untuk mengidentifikasi tanda-tanda kerusakan pada selubung luar seperti sobekan, abrasi, atau deformasi. Perhatikan khususnya area yang sering mengalami pergerakan atau tekanan.

Pengujian Isolasi: Lakukan pengujian tahanan isolasi setiap 6 bulan menggunakan megger dengan tegangan uji sesuai standar. Nilai tahanan isolasi yang menurun drastis dapat menunjukkan adanya degradasi material isolasi.

Monitoring Suhu: Pasang sensor suhu pada titik-titik kritis untuk mendeteksi overheating yang dapat disebabkan oleh overload atau koneksi yang longgar. Suhu operasi yang melebihi rating dapat mempercepat degradasi isolasi.

Pembersihan dan Perlindungan: Bersihkan selubung luar secara berkala dari debu, kotoran, dan kontaminan kimia. Aplikasikan protective coating jika diperlukan sesuai rekomendasi manufakturer.

Dokumentasi Maintenance: Buat log book maintenance yang mencatat semua aktivitas inspeksi, pengujian, dan perbaikan. Data ini sangat berharga untuk analisis tren dan perencanaan replacement.

Tanya Jawab Umum (FAQ)

Q1: Apakah kabel ini tahan terhadap tarikan dan tekanan berat?

A: Ya, kabel (N)TSCGECWOEU dirancang khusus untuk aplikasi trailing dengan beban mekanis tinggi. Konstruksi berlapis dengan armor kawat tembaga-baja dan selubung karet berkekuatan tinggi memberikan ketahanan superior terhadap tarikan hingga beberapa ton dan tekanan lateral yang signifikan. Namun, selalu pastikan penggunaan sesuai dengan spesifikasi mechanical stress yang tertera dalam datasheet.

Q2: Bisakah kabel digunakan di luar lingkungan tambang?

A: Tentu saja. Meskipun dirancang untuk tambang, kabel ini sangat cocok untuk aplikasi industri berat lainnya seperti pabrik baja, kilang minyak, pembangkit listrik, atau fasilitas industri yang memerlukan kabel dengan ketahanan mekanis tinggi dan fleksibilitas superior. Konstruksinya yang robust membuatnya ideal untuk lingkungan industri dengan kondisi ekstrem.

Q3: Apa perbedaan utama antara kabel 6/10kV dan 12/20kV?

A: Perbedaan utama terletak pada ketebalan isolasi dan ukuran keseluruhan kabel. Kabel 12/20kV memiliki isolasi yang lebih tebal untuk menahan tegangan yang lebih tinggi, sehingga diameter dan berat per kilometer lebih besar. Selain itu, kabel 12/20kV umumnya menggunakan konduktor dengan cross-section yang lebih besar untuk menangani arus yang lebih tinggi pada tegangan tersebut.

Q4: Apakah kabel ini bisa disambung ulang jika rusak?

A: Ya, kabel dapat disambung menggunakan teknik splicing profesional dengan joint kit khusus untuk tegangan menengah. Proses sambungan harus dilakukan oleh teknisi bersertifikat dengan menggunakan material isolasi dan sealing yang sesuai dengan spesifikasi kabel original. Sambungan yang benar akan memiliki performa yang setara dengan kabel utuh.

Q5: Apakah kabel ini ramah lingkungan?

A: Material yang digunakan telah melalui pengujian environmental compliance sesuai regulasi Eropa (RoHS dan REACH). Komponen karet dan logam sebagian besar dapat didaur ulang melalui proses yang tepat. Namun, pembuangan harus dilakukan sesuai regulasi limbah B3 di Indonesia dan melibatkan pihak yang berwenang untuk menangani limbah elektronik.

Q6: Berapa umur operasional yang diharapkan?

A: Dengan instalasi dan maintenance yang tepat, kabel ini dapat beroperasi selama 20-25 tahun atau lebih, tergantung kondisi operasi. Faktor yang mempengaruhi umur operasional meliputi beban mekanis, kondisi lingkungan, kualitas instalasi, dan konsistensi program maintenance.

Q7: Apakah tersedia dalam konfigurasi custom?

A: Ya, manufakturer biasanya dapat memproduksi konfigurasi khusus sesuai kebutuhan spesifik, termasuk jumlah core yang berbeda, ukuran konduktor custom, atau panjang khusus. Namun, custom order biasanya memerlukan minimum order quantity dan lead time yang lebih panjang.

Penutup

Kabel trailing tegangan menengah (N)TSCGECWOEU menawarkan solusi komprehensif untuk kebutuhan distribusi listrik di lingkungan industri ekstrem Indonesia. Dengan konstruksi berlapis yang sophisticated, compliance terhadap standar internasional, dan fleksibilitas aplikasi yang tinggi, kabel ini menjadi pilihan strategis untuk mendukung operasi pertambangan, konstruksi infrastruktur, dan industri berat lainnya.

Keunggulan utama kabel ini terletak pada kombinasi ketahanan mekanis, fleksibilitas, dan reliability yang tinggi. Investasi pada kabel berkualitas seperti ini bukan hanya memastikan kontinuitas operasi, tetapi juga berkontribusi pada keselamatan kerja dan efisiensi biaya operasional jangka panjang.

Dalam era industrialisasi Indonesia yang semakin intensif, pemilihan komponen kelistrikan yang tepat menjadi faktor kunci kesuksesan proyek. Kabel (N)TSCGECWOEU terbukti mampu mendukung pertumbuhan sektor pertambangan dan infrastruktur Indonesia dengan memberikan performa yang konsisten dalam kondisi operasi yang paling menantang.

Untuk memastikan performa optimal dan keselamatan operasi, sangat disarankan untuk melakukan konsultasi dengan teknisi profesional dan distributor resmi sebelum memilih spesifikasi kabel yang tepat untuk kebutuhan operasional spesifik. Investasi dalam kabel berkualitas tinggi adalah investasi dalam keandalan, keselamatan, dan kesuksesan jangka panjang operasi industri Anda.
