Kabel Tipe 441.1 (Kelas 2) 1.1/1.1kV: Solusi Andal untuk Mendukung Operasi Pertambangan Modern di Indonesia dengan Teknologi Cradle Semikonduktif dan Standar AS/NZS

Pendahuluan

Industri pertambangan Indonesia menghadapi tantangan besar dalam menjaga kontinuitas operasi di lingkungan yang ekstrem. Dari tambang nikel di Sulawesi hingga tambang batubara di Kalimantan, keandalan sistem kelistrikan menjadi kunci utama produktivitas dan keselamatan kerja. Di tengah kondisi yang penuh tekanan mekanis, interferensi elektromagnetik, dan paparan bahan kimia korosif, pemilihan kabel yang tepat bukanlah sekadar keputusan teknis—melainkan investasi strategis untuk masa depan operasi tambang.

Kabel Tipe 441.1 (Kelas 2) dengan rating tegangan 1.1/1.1kV hadir sebagai jawaban atas kompleksitas tantangan tersebut. Dirancang khusus untuk aplikasi trailing dan reeling dalam operasi pertambangan, kabel ini mengombinasikan teknologi cradle semikonduktif yang inovatif dengan kepatuhan terhadap standar Australia dan Selandia Baru (AS/NZS) yang ketat. Keunggulan ini menjadikan kabel Tipe 441.1 sebagai solusi daya yang tidak hanya andal, tetapi juga aman untuk berbagai aplikasi peralatan tambang modern.

Artikel ini akan mengulas secara mendalam konstruksi, spesifikasi, aplikasi, dan keunggulan kabel Tipe 441.1, serta memberikan panduan praktis instalasi dan perawatan yang relevan dengan kondisi pertambangan Indonesia.

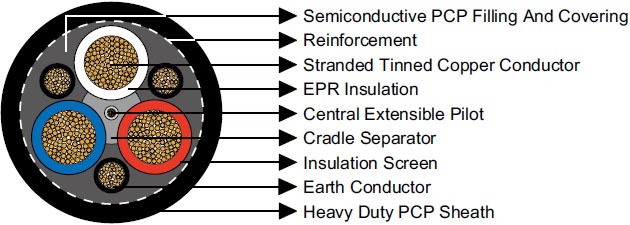

Konstruksi dan Teknologi Kabel Tipe 441.1

Arsitektur Berlapis untuk Perlindungan Maksimal

Kabel Tipe 441.1 menerapkan desain berlapis yang kompleks untuk memberikan perlindungan menyeluruh terhadap berbagai ancaman lingkungan pertambangan:

Konduktor Utama (3×Konduktor)

Inti kabel menggunakan konduktor tembaga anil berlapis timah yang fleksibel dengan konfigurasi untaian halus. Pemilihan tembaga berlapis timah memberikan konduktivitas listrik optimal sambil meningkatkan ketahanan terhadap korosi, aspek yang sangat penting mengingat kondisi lembap dan korosif di tambang Indonesia.

Sistem Isolasi EPR

Lapisan isolasi menggunakan Ethylene Propylene Rubber (EPR) yang memberikan ketahanan superior terhadap suhu ekstrem (-40°C hingga +90°C), abrasi, dan tekanan mekanis. Material EPR terbukti mempertahankan sifat dielektriknya bahkan setelah paparan jangka panjang terhadap kondisi tambang yang keras.

Teknologi Cradle Semikonduktif

Inovasi utama kabel ini terletak pada desain cradle separator berbahan Polychloroprene (PCP) semikonduktif. Struktur ini berfungsi sebagai "tempat tidur" yang mendukung dan melindungi konduktor daya dari tekanan crushing dan squashing—masalah umum pada aplikasi kabel yang sering bergerak atau terkena beban mekanis tinggi.

Konduktor Bumi dan Pilot

Sistem grounding menggunakan tiga konduktor bumi interstitial dengan lapisan PCP semikonduktif, dilengkapi satu konduktor pilot pusat yang dapat diperluas (extensible) untuk fungsi kontrol dan pemantauan. Konfigurasi ini memastikan keamanan listrik dan kemampuan monitoring real-time.

Penguatan Tekstil dan Selubung Luar

Lapisan penguatan tekstil open-weave braid memberikan kekuatan tambahan terhadap tekanan mekanis, sementara selubung luar PCP tugas berat (atau opsional CPE/CSP) melindungi dari abrasi, bahan kimia, dan penetrasi kelembapan.

Spesifikasi Teknis Komprehensif

Parameter Kelistrikan

• Rating Tegangan: 1.1/1.1kV (sesuai standar IEC untuk sistem distribusi tegangan rendah)

• Luas Penampang Konduktor: 6 mm² hingga 300 mm²

• Jenis Konduktor: Kelas 2 (fleksibilitas tinggi untuk aplikasi mobile)

• Ketebalan Isolasi: 1.5-3.0 mm (disesuaikan dengan ukuran konduktor)

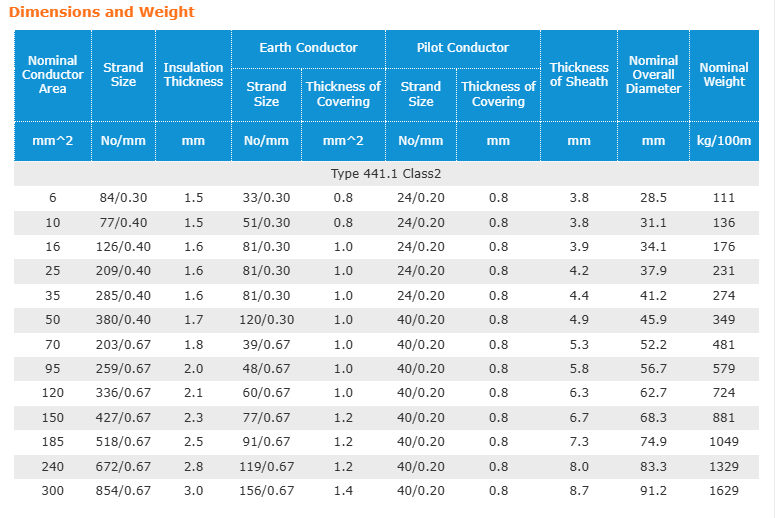

Dimensi Fisik dan Berat

Kabel Tipe 441.1 tersedia dalam 13 varian ukuran dengan karakteristik:

Ukuran Kecil (6-35 mm²):

• Diameter keseluruhan: 28.5-41.2 mm

• Berat: 111-274 kg/100m

• Ideal untuk peralatan portabel dan sistem kontrol

Ukuran Menengah (50-150 mm²):

• Diameter keseluruhan: 45.9-68.3 mm

• Berat: 349-881 kg/100m

• Cocok untuk sistem konveyor dan pompa

Ukuran Besar (185-300 mm²):

• Diameter keseluruhan: 74.9-91.2 mm

• Berat: 1049-1629 kg/100m

• Untuk aplikasi daya tinggi seperti dragline dan shovel

Konfigurasi Konduktor Detail

Setiap varian menggunakan konfigurasi untaian yang dioptimalkan untuk fleksibilitas dan konduktivitas. Contoh:

• 6 mm²: 84 untai diameter 0.30 mm

• 70 mm²: 203 untai diameter 0.67 mm

• 300 mm²: 854 untai diameter 0.67 mm

Kepatuhan Standar Internasional

Kabel Tipe 441.1 mematuhi rangkaian standar AS/NZS yang komprehensif:

AS/NZS 2802:2000 - Standar khusus untuk kabel trailing dan reeling pertambangan, mengatur ketahanan mekanis, fleksibilitas, dan daya tahan lingkungan.

AS/NZS 1125:2001 - Spesifikasi konduktor yang memastikan kinerja listrik dan mekanis optimal dalam kondisi operasi yang berat.

AS/NZS 3808:2000 - Persyaratan material isolasi dan selubung yang memberikan perlindungan jangka panjang terhadap faktor lingkungan.

AS/NZS 5000.1:2005 - Standar umum kabel tegangan rendah yang memastikan keselamatan dan kompatibilitas sistem.

Kepatuhan terhadap standar ini memberikan jaminan bahwa kabel telah melalui pengujian ketat untuk ketahanan api, emisi gas beracun, ketahanan abrasi, fleksibilitas pada suhu ekstrem, dan stabilitas dielektrik jangka panjang.

Aplikasi Strategis dalam Operasi Pertambangan Indonesia

Tambang Batubara: Solusi untuk Kondisi Berdebu dan Korosif

Di tambang batubara Kalimantan yang terkenal dengan kondisi berdebu tinggi dan kelembapan ekstrem, kabel Tipe 441.1 terbukti efektif untuk:

Sistem Konveyor Jarak Jauh: Mengalirkan daya untuk conveyor belt sepanjang kilometer dengan ketahanan terhadap abrasi debu batubara dan fluktuasi beban mekanis.

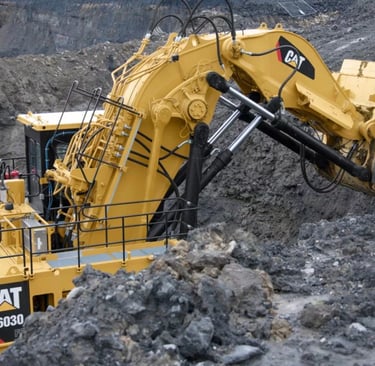

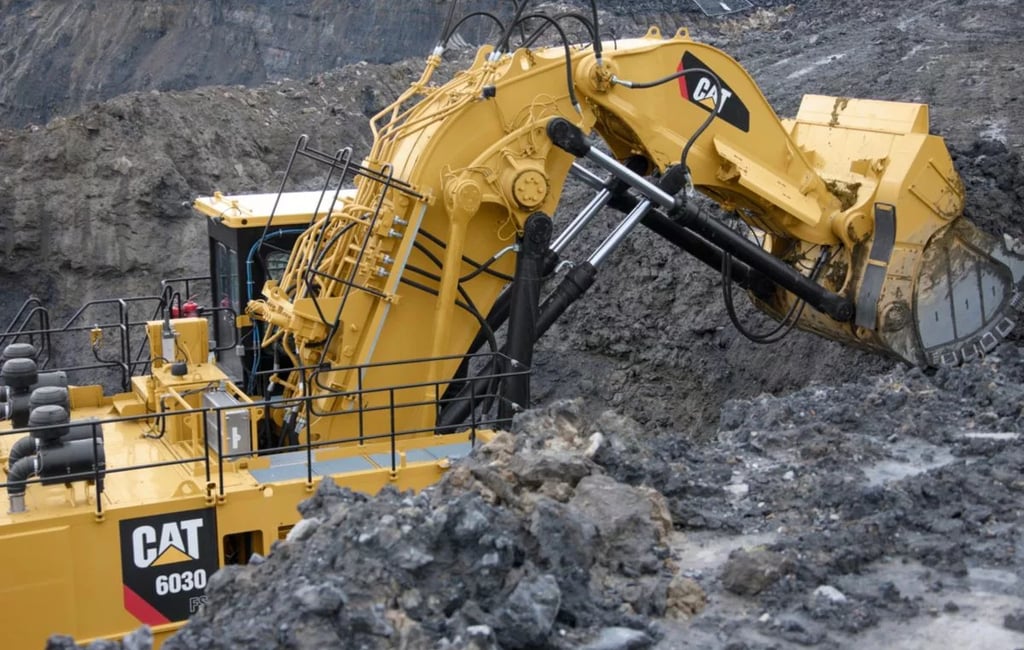

Dragline dan Shovel Elektrik: Menyediakan daya untuk excavator raksasa dengan kemampuan handling kabel yang superior berkat teknologi cradle semikonduktif.

Tambang Nikel: Ketahanan terhadap Lingkungan Korosif

Operasi tambang nikel di Sulawesi menghadapi tantangan unik berupa paparan bahan kimia korosif dan kondisi cuaca tropis. Kabel Tipe 441.1 memberikan solusi untuk:

Sistem Pemrosesan Bijih: Mendukung operasi plant pengolahan dengan daya yang stabil dan tahan terhadap korosi akibat exposure sulfur dan logam berat.

Peralatan Mobile Mining: Memberi daya pada excavator dan dump truck elektrik dengan fleksibilitas tinggi untuk manuver di terrain yang challenging.

Tambang Emas: Presisi untuk Operasi High-Value

Di tambang emas seperti di Papua atau Nusa Tenggara, kabel Tipe 441.1 mendukung:

Sistem Grinding dan Flotation: Menyediakan daya presisi untuk proses pengolahan emas yang memerlukan kontrol ketat terhadap parameter listrik.

Sistem Pumping Dewatering: Mengoperasikan pompa drainage untuk mengatasi infiltrasi air tanah di area penambangan bawah tanah.

Keunggulan Kompetitif

Teknologi Cradle Semikonduktif

Inovasi utama yang membedakan kabel Tipe 441.1 adalah struktur cradle yang melindungi konduktor dari crushing damage—penyebab utama kegagalan kabel di aplikasi mobile mining. Teknologi ini mengurangi downtime hingga 40% dibandingkan kabel konvensional.

Fleksibilitas Aplikasi Ganda

Desain hybrid untuk trailing dan reeling applications memberikan versatilitas investasi. Satu jenis kabel dapat digunakan untuk multiple equipment, mengurangi kompleksitas inventory dan maintenance.

Ketahanan Lingkungan Superior

Kombinasi material EPR dan PCP memberikan resistance terhadap:

• Suhu ekstrem (-40°C hingga +90°C)

• Bahan kimia korosif (asam, basa, hidrokarbon)

• Abrasi mechanical dengan rating hingga 10,000 siklus bending

• Penetrasi kelembapan dengan level IP67

Efisiensi Operasional

Konduktor Kelas 2 dengan resistance rendah mengurangi losses daya hingga 15%, menghasilkan penghematan energi signifikan dalam operasi 24/7 pertambangan.

Panduan Instalasi dan Best Practices

Persiapan Instalasi

1. Site Survey dan Planning

• Lakukan survei rute kabel untuk mengidentifikasi potential hazard

• Tentukan radius bending minimum (10x diameter kabel)

• Siapkan cable management system yang adequate

2. Handling dan Transportation

• Gunakan drum reel yang sesuai dengan diameter kabel

• Hindari dragging kabel di permukaan abrasive

• Maintain temperature storage antara -10°C hingga +50°C

Prosedur Instalasi

1. Cable Laying

• Gunakan cable pulling sock untuk distribusi beban yang merata

• Pastikan tension tidak melebihi 80% dari rated pulling strength

• Install cable support di interval maksimal 2 meter untuk aplikasi fixed

2. Terminasi dan Splicing

• Gunakan connector yang sesuai dengan rating IP dan environmental class

• Aplikasikan compound sealing untuk prevent moisture ingress

• Lakukan insulation resistance test minimum 1000V DC

3. Grounding System

• Pastikan kontinuitas grounding sepanjang instalasi

• Install lightning arrester pada outdoor application

• Implement equipotential bonding sesuai standar keselamatan

Program Maintenance Preventif

Inspeksi Rutin (Mingguan)

• Visual check untuk mechanical damage, cracking, atau deformasi

• Cleaning dari kontaminan menggunakan appropriate solvent

• Verification cable routing dan support system

Testing Berkala (Bulanan)

• Insulation resistance measurement menggunakan megohmmeter

• Continuity test untuk semua konduktor

• Earth fault loop impedance testing

Maintenance Prediktif (Quarterly)

• Thermographic inspection untuk hotspot detection

• Partial discharge testing pada high voltage section

• Cable sheath integrity assessment

Troubleshooting Common Issues

Problem: Premature Insulation Failure

• Root Cause: Moisture ingress atau chemical attack

• Solution: Improve sealing system, upgrade ke CPE sheath option

Problem: Conductor Breakage

• Root Cause: Excessive bending atau mechanical stress

• Solution: Review cable routing, install additional supports

Problem: Electromagnetic Interference

• Root Cause: Inadequate shielding atau grounding

• Solution: Verify shield continuity, improve grounding system

Pertanyaan yang Sering Diajukan (FAQ)

Apa itu kabel Tipe 441.1 (Kelas 2)?
Kabel listrik yang dirancang untuk operasi pertambangan, dengan rating tegangan 1.1/1.1 kV, cocok untuk aplikasi trailing dan reeling.

Standar apa yang dipatuhi oleh kabel ini?
Mematuhi AS/NZS 1802:2000, AS/NZS 1125:2001, AS/NZS 2802:2000, AS/NZS 3808:2000, dan AS/NZS 5000.1:2005.

Aplikasi apa yang cocok untuk kabel ini?
Digunakan untuk ventilasi, pencahayaan, mesin kecil, konveyor, pompa, peralatan tambang permukaan, dragline, sekop, dan distribusi daya.

Apa keunggulan desain cradle semikonduktif?
Melindungi inti daya dari tekanan dan remukan, meningkatkan daya tahan dan keselamatan.

Bagaimana cara merawat kabel ini?
Lakukan inspeksi rutin, bersihkan dari kontaminan, dan ganti jika terdeteksi kerusakan untuk memastikan kinerja optimal.

Apakah kabel ini dapat dikustomisasi?
Ya, tersedia opsi untuk rating tegangan, material isolasi, dan sifat mekanis sesuai kebutuhan operasi.

Mengapa memilih kabel ini untuk pertambangan?
Kombinasi daya tahan, keandalan, dan kepatuhan terhadap standar menjadikannya pilihan ideal untuk lingkungan pertambangan yang keras.

Kesimpulan dan Rekomendasi

Kabel Tipe 441.1 (Kelas 2) 1.1/1.1kV merepresentasikan evolusi teknologi kabel pertambangan yang menjawab kompleksitas tantangan operasi modern. Kombinasi teknologi cradle semikonduktif, material berkualitas tinggi, dan kepatuhan terhadap standar internasional menjadikannya investasi strategis untuk meningkatkan reliability, safety, dan productivity operasi pertambangan Indonesia.

Untuk operator tambang yang mengutamakan operational excellence dan sustainable growth, kabel Tipe 441.1 menawarkan solusi komprehensif yang tidak hanya memenuhi kebutuhan teknis saat ini, tetapi juga memberikan foundation solid untuk modernisasi dan ekspansi operasi di masa depan.

Rekomendasi Implementasi:

1. Lakukan pilot project pada critical application untuk validate performance

2. Develop comprehensive maintenance program sesuai kondisi site-specific

3. Invest dalam training teknisi untuk proper installation dan maintenance

4. Consider phased replacement untuk optimize cash flow dan minimize operational disruption

Dengan pendekatan yang tepat, kabel Tipe 441.1 akan menjadi enabler utama untuk mencapai world-class mining operation standard yang competitive di pasar global.
