Kabel Tenaga Tambang Type MP-GC 3 Konduktor, XLPE Terisolasi, Jaket PVC, Tegangan 8kV untuk Sistem Distribusi Tambang

Dalam industri pertambangan di Indonesia, keandalan distribusi listrik menjadi faktor kritis. Salah satu komponen penting adalah Kabel Tenaga Tambang Type MP-GC 3 Konduktor dengan isolasi XLPE dan jaket PVC, yang dirancang khusus untuk tegangan 8kV.

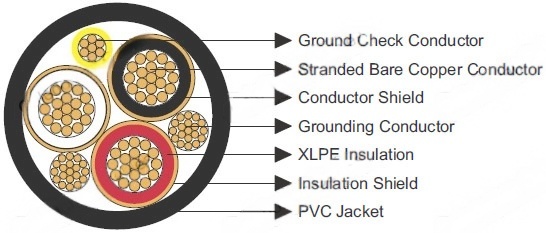

Apa Struktur Kabel Tenaga Tambang Type MP-GC?

Kabel Type MP-GC memiliki desain multi-konduktor yang memenuhi standar internasional seperti ICEA S-75-381/NEMA WC 58, ASTM B-8, dan CAN/CSA C22.2 No. 96. Struktur kabel terdiri dari:

1. Konduktor: Terdiri dari tembaga murni berjenis stranded annealed (tembaga lunak) yang memberikan fleksibilitas dan konduktivitas tinggi.

2. Konduktor Shield: Lapisan konduktif untuk mengurangi gangguan elektromagnetik.

3. Isolasi: Terbuat dari Cross-Linked Polyethylene (XLPE), tahan panas hingga 90°C dan memberikan ketahanan listrik yang tinggi.

4. Insulation Shield: Lapisan konduktif plus pita tembaga untuk perlindungan tambahan terhadap kebocoran arus.

5. Ground Check Conductor: Konduktor tembaga dengan isolasi polipropilena berwarna kuning untuk pemeriksaan kontinuitas ground.

6. Grounding Conductor: Konduktor tembaga timah untuk keamanan tambahan.

7. Jaket: Polyvinyl Chloride (PVC) hitam, tahan mekanis, kimia, dan lingkungan lembab.

8. Opsional: Jaket alternatif seperti CSP, PCP, NBR, TPU bisa disediakan sesuai kebutuhan proyek.

Bagaimana Spesifikasi Mekanis dan Termal Kabel Type MP-GC?

Kabel ini dirancang untuk menahan kondisi ekstrem di tambang. Spesifikasi utama meliputi:

• Radius Bending Minimum: 12×OD (Outer Diameter), memudahkan instalasi di saluran sempit.

• Suhu Operasi Maksimum Konduktor: +90°C.

• Ketahanan Mekanis: Fleksibel, dapat digunakan di saluran udara terbuka maupun langsung di tanah basah atau kering.

• Ketahanan Lingkungan: Tahan terhadap kelembaban, minyak, dan suhu tinggi.

Di Mana dan Bagaimana Kabel Type MP-GC Digunakan?

Kabel ini dirancang untuk berbagai aplikasi distribusi tenaga tambang, termasuk:

1. Sistem distribusi antar unit tambang: Menyambungkan switchgear, transformator, dan panel distribusi.

2. Instalasi di saluran terbuka, duct, atau conduit.

3. Penguburan langsung di tanah basah atau kering.

4. Lingkungan lembap dan kering di tambang bawah tanah maupun terbuka.

Bagaimana Cara Memasang Kabel Type MP-GC dengan Aman?

Beberapa tips instalasi profesional:

1. Gunakan radius bending minimal 12×OD untuk menghindari kerusakan isolasi.

2. Jangan tarik kabel secara berlebihan saat instalasi di duct atau conduit.

3. Periksa Ground Check Conductor sebelum sistem dioperasikan untuk memastikan kontinuitas grounding.

4. Pasang kabel di area bebas dari risiko mekanis tinggi, atau gunakan pelindung tambahan jika terpaksa melewati area berat.

5. Pastikan koneksi ujung kabel rapi dan menggunakan lug atau terminal yang sesuai.

FAQ – Pertanyaan Umum Tentang Kabel Type MP-GC

Apa perbedaan kabel Type MP-GC dengan kabel tambang biasa?

Kabel MP-GC memiliki isolasi XLPE, ground check conductor, dan jaket PVC hitam tahan lingkungan basah, sehingga lebih fleksibel dan aman dibanding kabel PVC konvensional yang hanya cocok untuk lingkungan kering.

Apakah kabel ini bisa digunakan untuk distribusi daya 8kV di tambang bawah tanah?

Ya, kabel ini dirancang untuk tegangan operasi 8kV dan dapat dipasang di saluran terbuka, duct, conduit, maupun langsung di tanah basah atau kering.

Bagaimana menentukan ukuran kabel yang tepat?

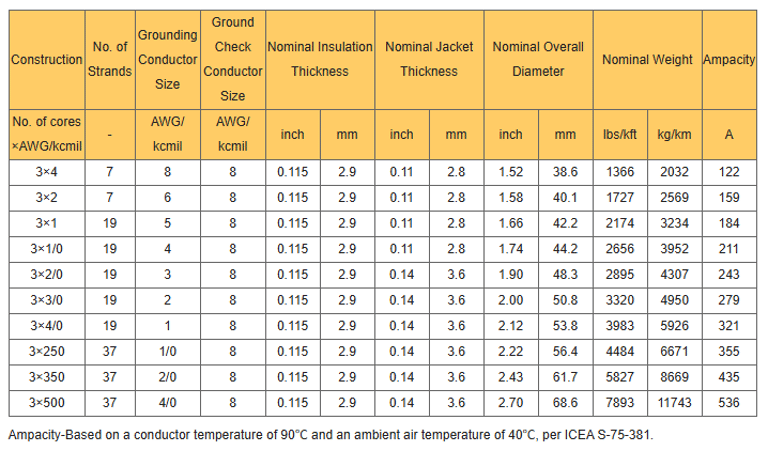

Gunakan tabel ampacity berdasarkan beban arus dan panjang kabel. Contoh: 3×350 mm² mampu menyalurkan hingga 435 A, cocok untuk distribusi daya heavy-duty di tambang terbuka.

Apakah Ground Check Conductor wajib?

Sangat disarankan untuk memastikan kontinuitas grounding, memudahkan deteksi masalah dan mencegah risiko listrik.

Apakah ada opsi jaket selain PVC?

Ya, bisa menggunakan CSP, PCP, NBR, atau TPU, tergantung kebutuhan proyek dan kondisi lingkungan.

Apakah kabel ini tahan terhadap minyak dan kelembapan?

Ya, jaket PVC hitam tahan kelembapan dan minyak ringan, sehingga aman digunakan di lingkungan tambang basah.

Mengapa Memilih Kabel Type MP-GC untuk Sistem Distribusi Tambang?

1. Tahan Panas dan Mekanis: XLPE mampu bekerja hingga 90°C, konduktor stranded fleksibel untuk instalasi kompleks.

2. Keamanan Listrik Tinggi: Grounding conductor dan ground check conductor mengurangi risiko kecelakaan listrik.

3. Fleksibilitas Instalasi: Bisa digunakan di duct, conduit, open air, dan direct burial.

4. Dukungan Standar Internasional: Sesuai ICEA, ASTM, CSA.

5. Efisiensi Operasional: Ampacity tinggi meminimalkan kebutuhan banyak kabel.

Rekomendasi Instalasi dan Pemeliharaan

• Selalu lakukan pengujian sebelum operasi, termasuk continuity test dan insulation resistance.

• Gunakan pelindung mekanis tambahan jika kabel melewati area dengan risiko benturan.

• Catat lokasi kabel untuk pemeliharaan di masa depan, terutama di tambang bawah tanah.

• Pelatihan staf teknis sangat penting untuk mengurangi kesalahan instalasi.

Kesimpulan

Kabel Tenaga Tambang Type MP-GC 3 Konduktor adalah solusi ideal untuk distribusi daya 8kV di lingkungan tambang Indonesia. Dengan isolasi XLPE, jaket PVC tahan lingkungan basah, ground check conductor, dan ampacity tinggi, kabel ini menawarkan kombinasi keamanan, fleksibilitas, dan efisiensi. Memahami spesifikasi teknis, aplikasi, dan prosedur instalasi akan memastikan operasi tambang yang aman dan andal.
