Kabel Tembaga Multi Inti SWA BS 6724 1.9/3.3kV XLPE HFFR Tahan Api, Low Smoke Halogen Free untuk Instalasi Indoor & Outdoor

Kabel listrik merupakan tulang punggung sistem kelistrikan modern, dan pemilihan kabel yang tepat sangat penting untuk keamanan, efisiensi, dan umur panjang instalasi. Salah satu jenis kabel yang banyak digunakan di industri berat dan instalasi tetap adalah Kabel Tembaga Multi Inti SWA BS 6724 1.9/3.3kV XLPE HFFR. Kabel ini menawarkan performa tinggi dengan perlindungan terhadap api dan emisi asap yang rendah, serta bebas halogen untuk keamanan tambahan.

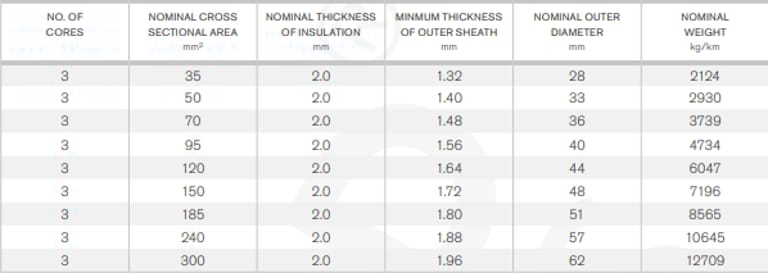

Apa Saja Struktur dan Bahan Penyusun Kabel BS 6724 1.9/3.3kV?

Kabel BS 6724 dirancang untuk memenuhi standar internasional BS 6724, EN 60228, IEC 60502-1, dan memiliki fitur tahan api (EN 60332-1) serta Low Smoke Halogen Free (IEC/EN 61034-1/2, IEC/EN 60754-1/2). Struktur kabel ini terdiri dari beberapa lapisan penting:

1. Konduktor:

   • Terbuat dari tembaga stranded berbentuk sektor (sectoral shaped stranded copper) kelas 2.

   • Bentuk sektor membantu mengurangi resistansi dan meningkatkan kapasitas arus.

2. Isolasi:

   • Menggunakan XLPE (Cross-Linked Polyethylene) yang tahan panas hingga 90°C pada operasi normal dan hingga 250°C saat hubung singkat.

   • XLPE juga tahan terhadap degradasi kimia dan radiasi UV ringan.

3. Filler / Pengisi:

   • HFFR (Halogen Free Flame Retardant) untuk mengurangi penyebaran api dan mengisi ruang antar inti kabel.

4. Pelindung Baja (Armour):

   • Menggunakan SWA (Steel Wire Armour) galvanis untuk melindungi kabel dari kerusakan mekanis saat tertanam atau terkena tekanan berat.

5. Selubung Luar:

   • Terbuat dari HFFR sehingga kabel aman dari asap beracun dan korosi akibat api.

   • Warna selubung umumnya hitam untuk identifikasi standar industri.

6. Identifikasi Inti:

   • Kabel 3 inti biasanya diberi warna coklat, hitam, abu-abu sesuai standar internasional.

Di Mana Kabel BS 6724 1.9/3.3kV Bisa Digunakan?

Kabel ini dirancang untuk instalasi tetap indoor dan outdoor, termasuk kondisi tanah bebas air (free-draining soil). Beberapa aplikasi utama meliputi:

1. Instalasi Tegangan Menengah di Pabrik dan Gudang

   • Kabel ini cocok untuk distribusi listrik ke mesin, panel, dan peralatan industri.

2. Kabel Tanam Langsung (Direct Burial)

   • Struktur SWA memberikan perlindungan mekanis sehingga kabel aman tertanam di tanah tanpa pipa tambahan.

3. Kabel Outdoor dan Indoor

   • Tahan terhadap sinar UV dan tahan api, cocok untuk area dengan risiko kebakaran tinggi.

4. Proyek Infrastruktur

   • Digunakan dalam sistem kelistrikan gedung tinggi, pusat perbelanjaan, dan fasilitas publik lainnya.

5. Contoh Kasus di Indonesia:

   • Sebuah pabrik semen di Jawa Tengah menggunakan kabel BS 6724 1.9/3.3kV untuk distribusi daya ke mesin utama, menggantikan kabel standar yang tidak tahan api, sehingga meningkatkan keselamatan dan mengurangi risiko downtime akibat kebakaran.

Bagaimana Kabel BS 6724 Dibandingkan dengan Kabel Lain?

Perbandingan Umum Kabel Tembaga Multi Inti 1.9/3.3kV

Kesimpulan: Kabel BS 6724 unggul dalam hal keselamatan kebakaran, ketahanan mekanis, dan fleksibilitas aplikasi outdoor/indoor dibanding kabel tradisional.

Bagaimana Cara Memasang Kabel BS 6724 dengan Aman?

Beberapa tips instalasi profesional:

1. Periksa Radius Lentur Minimum

   • Pastikan kabel tidak ditekuk lebih dari 8x diameter luar.

2. Gunakan Tray atau Saluran Kabel

   • Untuk instalasi indoor, tray perforated atau ducting dianjurkan agar kabel tidak mengalami tekanan mekanis berlebih.

3. Pemasangan Tanam Langsung

   • Gunakan lapisan pasir halus di dasar parit untuk mencegah kerusakan armor.

   • Kabel harus tertutup rapat dengan tanah bebas batu tajam.

4. Jangan Melebihi Suhu Operasi Maksimal

   • Suhu maksimal konduktor 90°C untuk operasi normal dan 250°C saat hubung singkat.

FAQ: Pertanyaan yang Sering Diajukan tentang Kabel BS 6724

1. Apa keuntungan utama kabel BS 6724 dibanding kabel tembaga SWA standar?

• Memiliki tahanan api yang lebih baik, emisi asap rendah, dan bebas halogen, sehingga lebih aman untuk gedung publik atau fasilitas industri.

2. Apakah kabel ini bisa digunakan untuk instalasi bawah tanah?

• Ya, kabel ini sangat cocok untuk direct burial, terutama di tanah bebas air dengan drainase baik.

3. Berapa umur pakai kabel BS 6724?

• Dengan instalasi yang benar, kabel ini bisa bertahan 20-30 tahun tergantung kondisi lingkungan dan beban operasional.

4. Apakah kabel ini tahan sinar UV?

• Ya, selubung HFFR kabel ini tahan UV, sehingga aman digunakan di luar ruangan tanpa perlindungan tambahan.

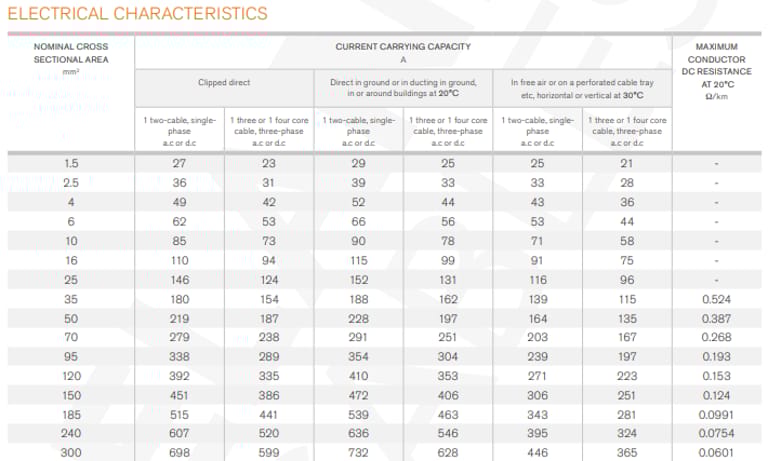

5. Bagaimana memilih ukuran kabel yang tepat?

• Pilih berdasarkan kapasitas arus yang dibutuhkan, panjang kabel, dan kondisi instalasi (misal ditanam langsung atau dipasang di tray).

Rekomendasi

Jika Anda mencari kabel BS 6724 1.9/3.3kV XLPE HFFR untuk proyek industri atau instalasi gedung, pastikan membeli dari distributor resmi agar mendapatkan kabel bersertifikat dan dukungan teknis. Untuk konsultasi pemilihan kabel sesuai kapasitas arus dan aplikasi, silakan hubungi tim ahli kami.
