Kabel Tegangan Menengah AS/NZS Type 441 Kelas 1 3,3–22 kV Konduktor Tembaga Fleksibel, Isolasi EPR, Pelindung PCP Berat, Cocok untuk Aplikasi Trailing dan Reeling
AS/NZS Tipe 441 (Kelas 1) 3,3 hingga 22 kV
Aplikasi:
Kabel seri Tipe 441 Kelas 1 memiliki lapisan isolasi dan mantel radial lebih tipis dibandingkan kabel Kelas 2, dirancang untuk berbagai penggunaan. Kabel ini cocok untuk aplikasi trailing dan juga reeling, memiliki satu pilot tengah serta cradle semikonduktif yang menopang dan melindungi inti daya, sehingga kabel ini lebih tahan terhadap kerusakan akibat tekanan atau remasan.
Standar:
AS/NZS 2802:2000
AS/NZS 1125
AS/NZS 3808
AS/NZS 5000.1

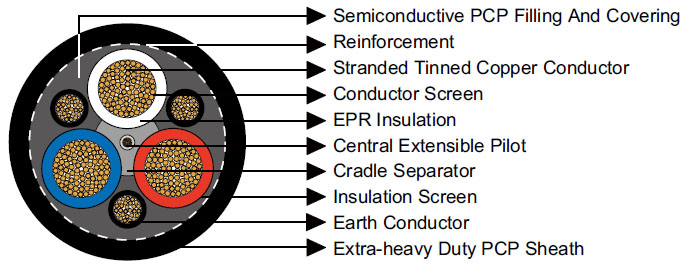

Konstruksi:
Komponen | Deskripsi |
|---|---|
3× Konduktor | Konduktor tembaga lunak berlapis timah, terpilin fleksibel. |
Layar Konduktor | Senyawa semikonduktif (untuk kabel dengan tegangan 3,3/3,3 kV ke atas). |
Isolasi | EPR |
Layar Isolasi | Elastomer semikonduktif |
Separator Cradle | PCP semikonduktif |
Layar Inti Keseluruhan | Pengisian dan pelapis PCP semikonduktif |
3× Konduktor Bumi Antar-Inti | Konduktor tembaga lunak berlapis timah, fleksibel, tertutup PCP semikonduktif |
1× Pilot Tengah yang Dapat Diperluas | Konduktor tembaga lunak berlapis timah, fleksibel, tertutup EPR |
Penguatan Tekstil | Anyaman terbuka sebagai penguat |
Mantel | Mantel PCP tugas ekstra berat. Mantel CPE/CSP tugas ekstra berat dapat ditawarkan sesuai permintaan |

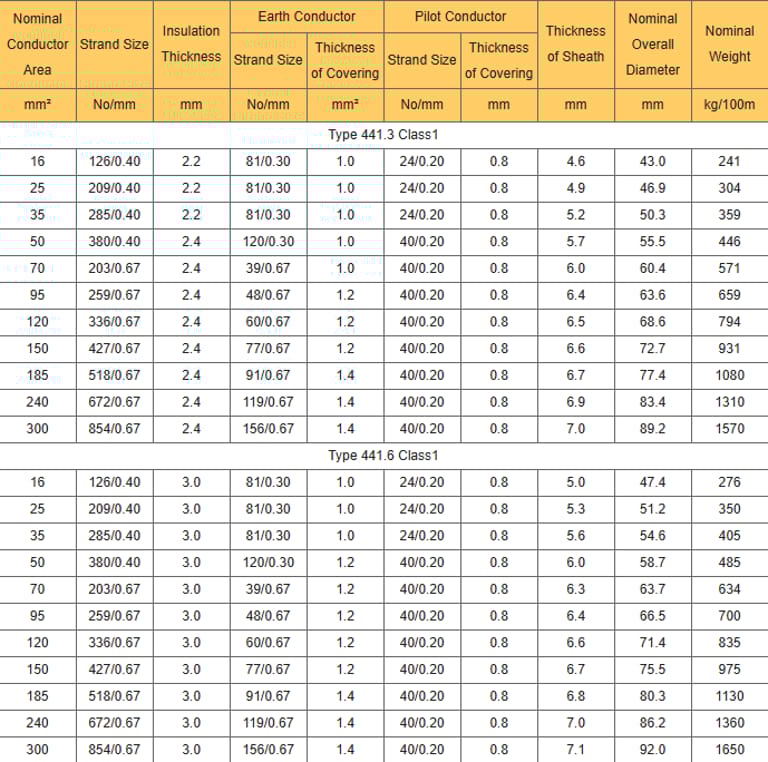

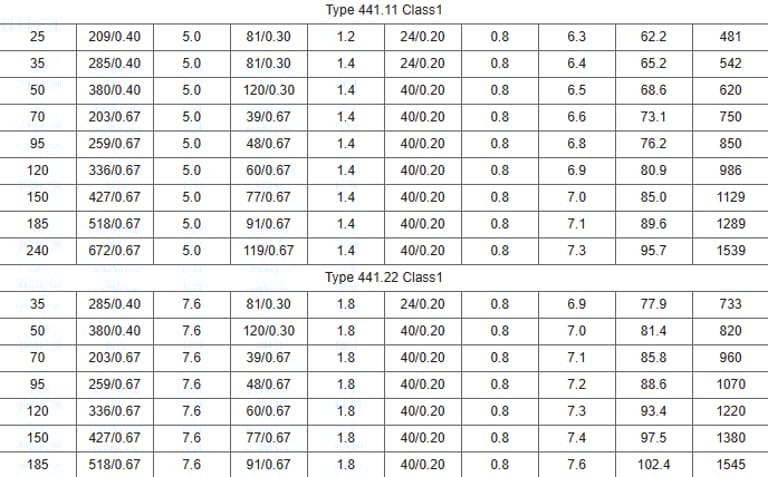

Dimensions and Weight :
Apa Itu Kabel AS/NZS Type 441 Kelas 1 dan Bagaimana Strukturnya?
Kabel AS/NZS Type 441 Kelas 1 adalah kabel tegangan menengah yang dirancang untuk berbagai aplikasi industri dan pertambangan. Kabel ini memiliki konduktor tembaga fleksibel dengan isolasi EPR, pelindung PCP berat, dan satu pilot pusat yang dapat diperluas. Struktur khusus ini membantu mengurangi risiko kerusakan akibat tekanan, gesekan, atau peralatan bergerak.
Struktur Kabel Type 441
Konduktor: Tembaga fleksibel, stranded, dan dilapisi timah untuk meningkatkan kelenturan dan ketahanan terhadap korosi.
Pelindung Konduktor: Senyawa semikonduktif untuk kabel ≥3,3 kV.
Isolasi: EPR (Ethylene Propylene Rubber) yang tahan panas dan fleksibel.
Pelindung Isolasi: Elastomer semikonduktif.
Cradle Separator: PCP semikonduktif yang menahan dan melindungi inti daya.
Pelindung Inti Keseluruhan: PCP semikonduktif untuk mengisi dan menutupi ruang antar inti.
Konduktor Tanah Interstitial: Tembaga fleksibel berlapis PCP semikonduktif.
Pilot Pusat: Konduktor tembaga fleksibel berisolasi EPR, memungkinkan pengukuran dan pengendalian.
Reinforcement Tekstil: Tenun terbuka untuk kekuatan tambahan.
Selubung Luar: PCP ekstra berat; tersedia opsi CPE/CSP ekstra berat sesuai permintaan.
Struktur ini menjadikan Type 441 sangat cocok untuk aplikasi trailing (menarik kabel mengikuti peralatan bergerak) dan reeling (menggulung dan menyalurkan kabel dari drum) tanpa risiko kerusakan mekanis yang serius.
Apa Perbedaan Kabel Kelas 1 dan Kelas 2 Type 441?
Fitur | Kelas 1 | Kelas 2 |
|---|---|---|
Ketebalan isolasi radial | Lebih rendah | Lebih tinggi |
Ketahanan mekanis | Cukup untuk trailing/reeling | Lebih kuat, untuk kondisi ekstrem |
Fleksibilitas | Tinggi | Sedang |
Biaya | Lebih ekonomis | Lebih mahal |
Aplikasi ideal | Pertambangan dan industri dengan pergerakan kabel sedang | Lingkungan berat atau ekstrem, seperti tambang terbuka besar |
Dengan kata lain, Kelas 1 lebih fleksibel dan lebih ringan, cocok untuk operasi yang memerlukan mobilitas tinggi kabel.
Di Mana Kabel Type 441 Digunakan?
Kabel ini sangat cocok untuk berbagai aplikasi industri dan pertambangan:
Trailing di pertambangan bawah tanah: Menyalurkan daya ke shuttle car, continuous miner, road header, atau transportasi personel.
Reeling di pertambangan terbuka dan industri: Menggulung kabel dari drum untuk peralatan bergerak seperti draglines, crane, atau loader.
Jaringan distribusi tegangan menengah sementara: Di lokasi konstruksi atau proyek industri.
Lingkungan berat: Tempat kabel rawan gesekan, tekanan, atau pergerakan dinamis.
Contoh Kasus di Indonesia
Di salah satu tambang batubara di Kalimantan Timur, Type 441 digunakan untuk mengalirkan daya ke loader bergerak sepanjang 300 m. Kabel ini terbukti tahan terhadap gesekan, tekanan, dan paparan hujan, sekaligus memudahkan operasional karena fleksibilitasnya.
Bagaimana Cara Memasang Kabel Type 441 dengan Aman?
Periksa Kondisi Drum dan Kabel: Pastikan tidak ada kerusakan fisik sebelum instalasi.
Gunakan Pulley dan Roller: Untuk mengurangi gesekan saat trailing atau reeling.
Hindari Tekukan Tajam: Jaga radius minimum kabel sesuai standar, biasanya ≥12 kali diameter kabel.
Pastikan Grounding: Konduktor tanah harus tersambung dengan baik untuk keselamatan operasional.
Periksa Suhu Lingkungan: Jangan gunakan di luar rentang -25°C hingga +90°C.
Inspeksi Berkala: Periksa retak, aus, atau kerusakan pada selubung, terutama pada titik-titik gesekan.
Apa Pertanyaan Umum (FAQ) tentang Kabel Type 441?
Apakah Kabel Type 441 Kelas 1 Bisa Digunakan untuk Semua Jenis Trailing?
Ya, namun Kelas 1 lebih cocok untuk trailing dengan tekanan ringan hingga sedang. Untuk kondisi ekstrem atau beban berat, Kelas 2 lebih direkomendasikan.
Bagaimana Perbandingan Fleksibilitas antara Type 441 dan Type 450?
Type 441 Kelas 1: Lebih fleksibel, ringan, ideal untuk penggunaan mobile.
Type 450: Lebih tahan terhadap kerusakan mekanis, lebih kaku, cocok untuk aplikasi industri berat.
Bisakah Kabel Ini Digunakan di Luar Tambang?
Ya, kabel ini juga cocok untuk lokasi industri terbuka dengan paparan cuaca, asalkan dipasang dengan proteksi tambahan sesuai rekomendasi pabrikan.
Apa Risiko Jika Kabel Type 441 Digulung dengan Diameter Terlalu Kecil?
Risiko utama adalah kerusakan isolasi atau konduktor, yang dapat menyebabkan hubungan singkat atau kegagalan daya. Selalu periksa radius minimum kabel.
Tips Memilih Kabel Type 441 yang Tepat
Sesuaikan Area Konduktor dengan Beban Daya: Misal, loader 200 kW membutuhkan kabel ≥120 mm².
Pilih Ketebalan Selubung Sesuai Lingkungan: PCP ekstra berat untuk gesekan tinggi, CPE/CSP jika tahan kimia diperlukan.
Pertimbangkan Fleksibilitas vs Ketahanan Mekanis: Kelas 1 untuk mobilitas tinggi, Kelas 2 untuk tekanan tinggi.
Periksa Sertifikasi Standar: AS/NZS 2802, 1125, 3808, 5000.1 untuk jaminan kualitas dan keselamatan.
Konsultasikan Pilihan Kabel untuk Proyek Anda
Untuk memastikan performa maksimal di pertambangan atau industri Anda, hubungi distributor resmi kabel tegangan menengah. Konsultasikan jenis, ukuran, dan pelindung yang sesuai dengan kondisi operasional. Investasi kabel berkualitas tinggi akan mengurangi downtime dan memperpanjang umur peralatan Anda.
