Dalam industri pertambangan modern, keandalan sistem distribusi daya adalah faktor krusial. Salah satu kabel yang banyak digunakan untuk sistem distribusi daya tegangan menengah adalah Type MP-GC 5kV Three-Conductor Mine Power Feeder Cable. Kabel ini dirancang khusus untuk lingkungan tambang yang lembap, berat, dan penuh tekanan mekanis, termasuk instalasi duct, conduit, udara terbuka, hingga tanam langsung (direct burial).

Apa Itu Kabel Type MP-GC 5kV dan Apa Fungsinya di Sistem Tambang?

Type MP-GC (Mine Power – Ground Check) adalah kabel distribusi daya tegangan menengah 5kV yang digunakan untuk menghubungkan unit-unit dalam sistem distribusi tambang, seperti:

• Substation ke panel distribusi

• Panel ke motor besar

• Sistem conveyor

• Pompa tambang

• Crushing plant

Kabel ini memenuhi standar internasional:

• ICEA S-75-381 / NEMA WC 58

• ASTM B-8

• CAN/CSA C22.2 No. 96

Dirancang untuk tahan terhadap kelembapan tinggi, kondisi tanah agresif, serta fluktuasi beban berat.

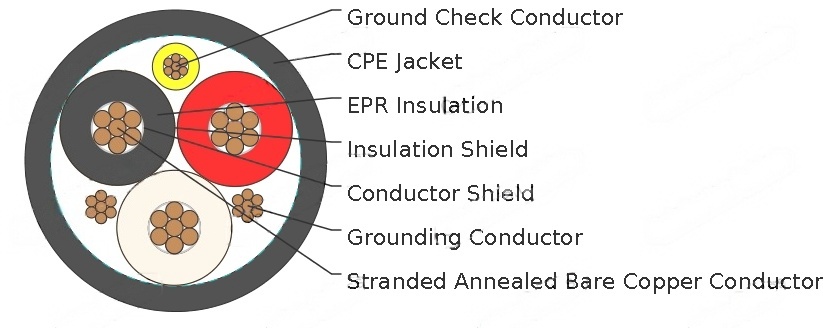

Bagaimana Struktur dan Material Kabel Type MP-GC 5kV?

Struktur kabel ini terdiri dari beberapa lapisan teknis yang masing-masing memiliki fungsi proteksi dan performa listrik.

1. Konduktor Utama

• Material: Stranded annealed bare copper (tembaga polos berpilin)

• Standar: ASTM B-8

• Keunggulan:

  • Fleksibel

  • Konduktivitas tinggi

  • Stabil terhadap beban arus besar

2. Conductor Shield

Lapisan semi-konduktif untuk mengontrol medan listrik dan mencegah partial discharge.

3. Insulasi: EPR (Ethylene Propylene Rubber)

• Tahan suhu hingga 90°C

• Tahan kelembapan

• Stabil pada tegangan 5kV

• Sangat cocok untuk iklim tropis Indonesia

4. Insulation Shield

Kombinasi lapisan semi-konduktif + copper tape untuk proteksi tambahan terhadap gangguan listrik.

5. Grounding Conductor

• Tinned copper conductor

• Meningkatkan proteksi arus gangguan

6. Ground Check Conductor

• Tembaga dengan isolasi polypropylene warna kuning

• Digunakan untuk monitoring sistem grounding

7. Jacket: CPE (Chlorinated Polyethylene)

• Warna: Hitam

• Tahan abrasi

• Tahan minyak

• Tahan kelembapan

• Cocok untuk direct burial

Opsional jacket lain: CSP, PCP, NBR, PVC, TPU (atas permintaan).

Di Mana Kabel MP-GC 5kV Digunakan di Indonesia?

Studi Kasus 1: Tambang Batubara Kalimantan

Pada tambang open-pit di Kalimantan Timur, kabel MP-GC 5kV digunakan untuk:

• Power feeder ke crusher station

• Instalasi direct burial sepanjang 800 meter

• Lingkungan tanah basah dan asam

Hasil:

• Tidak terjadi degradasi jacket CPE setelah 4 tahun operasi

• Tidak ada gangguan partial discharge

Studi Kasus 2: Tambang Nikel Sulawesi

Digunakan untuk distribusi daya ke conveyor system dan pump station.

Keunggulan yang dirasakan:

• Tahan kelembapan ekstrem

• Tidak mudah retak akibat UV exposure

• Ground check membantu sistem safety shutdown

Bagaimana Perbandingan Type MP-GC dengan Kabel MV Lain?

MP-GC unggul pada fleksibilitas dan sistem grounding monitoring.

Bagaimana Cara Instalasi yang Direkomendasikan?

Apakah Kabel Ini Bisa Ditaman Langsung?

Ya, dengan ketentuan:

• Kedalaman minimal 75–100 cm

• Gunakan pasir urug sebagai bedding

• Hindari batu tajam

• Gunakan warning tape

Apakah Perlu Conduit?

Tidak wajib, tetapi direkomendasikan pada area lalu lintas alat berat.

Bagaimana Radius Tekuk Minimum?

12×OD untuk mencegah kerusakan struktur internal.

FAQ: Pertanyaan yang Sering Diajukan

Apakah Kabel MP-GC Cocok untuk Lingkungan Tropis Indonesia?

Ya. EPR insulation dan CPE jacket sangat tahan terhadap kelembapan tinggi dan suhu tropis.

Apa Perbedaan Grounding dan Ground Check?

• Grounding: proteksi arus gangguan

• Ground Check: sistem monitoring kontinuitas grounding

Berapa Umur Pakai Kabel Ini?

Dengan instalasi benar, bisa mencapai 20–30 tahun.

Apakah Bisa Digunakan di Area Basah atau Banjir?

Ya, dirancang untuk wet & dry location.

Apakah Tersedia Opsi Jacket Lain?

Ya, seperti CSP, NBR, PVC, TPU sesuai kebutuhan proyek.

Mengapa Engineer Tambang Memilih Type MP-GC 5kV?

Karena kabel ini menawarkan:

• Keamanan sistem grounding

• Ketahanan mekanis tinggi

• Stabil pada tegangan 5kV

• Cocok untuk direct burial

• Teruji di lingkungan tambang berat Indonesia

Rekomendasi Teknis Sebelum Pembelian

1. Tentukan ampacity berdasarkan beban aktual.

2. Hitung voltage drop untuk jarak panjang.

3. Pertimbangkan kondisi tanah (asam, basah, berbatu).

4. Evaluasi kebutuhan monitoring grounding.
