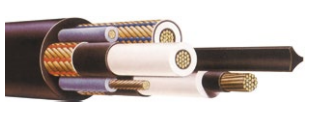

Kabel Tambang Type 240 1.1–11 kV AS/NZS 1802 Kabel Feeder Fleksibel Berscreen untuk Trafo, Gate-End Box & Peralatan Tambang
Tipe 240 1,1–11 kV
Deskripsi Kabel
Kabel berpelindung (composite screened cable) untuk penggunaan umum sesuai AS/NZS 1802.
Aplikasi
Kabel tegangan 1,1/1,1 kV hingga 11/11 kV yang digunakan secara luas sebagai kabel feeder untuk sambungan antara transformator dan gate-end box atau peralatan sejenis, kabel continuous miner, serta kabel feeder untuk pompa.
Dengan tiga konduktor pilot, kabel ini cocok untuk pemasangan jarak panjang tanpa mengorbankan batas resistansi sistem perlindungan kontrol pilot.
Untuk aplikasi yang membutuhkan tingkat fleksibilitas yang lebih tinggi, kabel Tipe 241 lebih direkomendasikan.
Persetujuan (Approvals)
AS/NZS 1802
Perilaku terhadap Api dan Kebakaran
Tahan rambat api (fire retardant)
Rentang Suhu
Suhu operasi maksimum: +90 °C
Suhu operasi minimum: −25 °C
Fleksibilitas
Fleksibel
Ketahanan terhadap
Paparan bahan kimia: Sangat baik / sering
Benturan mekanis: Berat (heavy duty)
Paparan air: Terendam / tertutup sementara
Radiasi matahari dan cuaca: Cocok untuk paparan langsung
Desain Kabel
Inti daya berpelindung komposit dan tiga konduktor pilot terpisah
Inti konduktor daya: tembaga berlapis timah (tinned copper), tiga inti + pilot pusat
Pita pemisah konduktor:
1,1/1,1 kV – pita poliester
3,3 kV ke atas – pita semikonduktif
Isolasi: EPR (R-EP-90)
Pita isolasi:
1,1/1,1 kV – pita tekstil berlapis (proofed textile)
3,3 kV ke atas – layar semikonduktif
Layar (screen): layar komposit (earth) dari kawat tembaga lunak berlapis timah dan benang poliester
Warna inti: penanda anyaman merah, putih, biru
Pilot: tiga buah, ditempatkan pada rongga antar inti, dilapisi elastomer dan pita pelindung
Selubung luar (sheath): HD-85-PCP heavy duty
Penguatan selubung tersedia atas permintaan
Kondisi Instalasi
Di udara bebas
Di dalam duct/saluran
Peralatan bergerak
Mesin

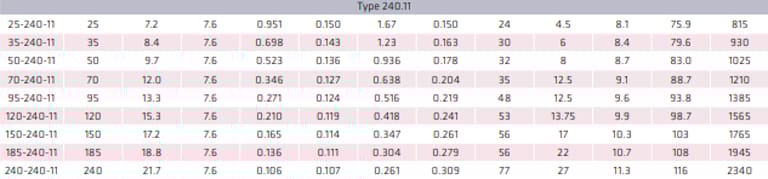

Physical & Electrical characteristics
Di lingkungan pertambangan modern, kabel feeder tegangan menengah memainkan peran yang sangat krusial dalam menjamin kontinuitas daya, keselamatan operasional, dan keandalan sistem proteksi. Salah satu tipe kabel yang paling banyak digunakan untuk aplikasi feeder di tambang adalah Kabel Tambang Type 240 1.1–11 kV sesuai standar AS/NZS 1802.
Apa itu Kabel Tambang Type 240 1.1–11 kV dan mengapa banyak digunakan di tambang?
Kabel Tambang Type 240 adalah kabel feeder fleksibel berscreen (composite screened cable) yang dirancang untuk penggunaan umum di pertambangan, sesuai dengan AS/NZS 1802. Kabel ini digunakan pada rentang tegangan 1.1/1.1 kV hingga 11/11 kV, terutama untuk:
Koneksi transformator ke gate-end box
Kabel feeder ke pompa, fan, crusher
Kabel daya untuk continuous miner
Sistem distribusi daya tambang bawah tanah maupun terbuka
Keunggulan utama Type 240 adalah kombinasi fleksibilitas, perlindungan mekanis tinggi, sistem pilot tiga inti, serta screen pembumian komposit yang mendukung sistem proteksi modern.
Apa perbedaan Type 240.1, 240.3, 240.6, dan 240.11?
Bagaimana memilih model Type 240 yang tepat?
Tipe | Tegangan | Aplikasi Umum | Karakteristik Utama |
|---|---|---|---|
Type 240.1 | 1.1 kV | Feeder LV/MV pendek | Diameter lebih kecil, fleksibel |
Type 240.3 | 3.3 kV | Tambang bawah tanah | Screen & isolasi lebih tebal |
Type 240.6 | 6.6 kV | Feeder MV jarak menengah | Perlindungan listrik & mekanik lebih tinggi |
Type 240.11 | 11 kV | Feeder utama trafo | Isolasi tebal, kapasitas daya besar |
👉 Catatan penting:
Jika aplikasi membutuhkan fleksibilitas sangat tinggi, misalnya pada peralatan bergerak intensif, Type 241 biasanya lebih direkomendasikan.
Di mana Kabel Tambang Type 240 paling cocok digunakan?
Apakah cocok untuk tambang bawah tanah dan tambang terbuka?
Ya. Kabel Type 240 dirancang untuk:
Tambang bawah tanah (batubara, nikel, emas)
Tambang terbuka dengan paparan cuaca langsung
Kondisi instalasi yang didukung:
Di udara bebas
Dalam duct
Peralatan mobile
Mesin tambang statis
Bagaimana contoh penggunaan nyata Kabel Type 240 di Indonesia?
Studi Kasus: Tambang Nikel di Sulawesi
Sebuah tambang nikel di Sulawesi menggunakan Type 240.6 6.6 kV sebagai kabel feeder antara:
Substation portabel
Pompa slurry dan conveyor
Hasilnya:
Penurunan gangguan earth fault
Umur pakai kabel lebih panjang
Stabilitas tegangan lebih baik meski jalur panjang
Biaya perawatan tahunan turun signifikan
Bagaimana rekomendasi instalasi Kabel Tambang Type 240?
Apa yang perlu diperhatikan saat instalasi?
Perhatikan radius tekuk minimum
Pastikan terminasi screen dan pilot sesuai prosedur
Hindari tarikan berlebih saat penarikan kabel
Gunakan gland & aksesori sesuai tegangan
Apakah bisa digunakan untuk jalur feeder panjang?
Ya. Tiga pilot conductor memungkinkan jalur feeder panjang tanpa menurunkan performa sistem proteksi.
FAQ – Pertanyaan yang sering diajukan tentang Kabel Tambang Type 240
Apakah Kabel Type 240 tahan terhadap bahan kimia tambang?
Ya. Ketahanannya terhadap paparan kimia dinilai Very Good, cocok untuk lingkungan tambang basah dan agresif.
Apakah kabel ini bisa terendam air?
Bisa. Dirancang untuk immersion sementara dan paparan air berulang.
Apakah Type 240 cocok sebagai kabel peralatan bergerak?
Cocok untuk aplikasi semi-mobile. Untuk fleksibilitas ekstrem, pertimbangkan Type 241.
Apa standar yang dipenuhi kabel ini?
AS/NZS 1802
Dirancang untuk sistem tambang internasional
Mengapa memilih Kabel Tambang Type 240 untuk proyek Anda?
Desain feeder profesional untuk MV
Sistem pilot tiga inti yang aman
Screen komposit untuk proteksi maksimal
Fleksibel namun sangat kuat
Teruji di tambang tropis seperti Indonesia
