Kabel Tambang Tiga Konduktor Type MP-GC 25kV dengan Selubung CPE Kabel Distribusi Tambang Tahan Air dan Kering
Kabel Daya Tambang Tiga Konduktor Tipe MP-GC, Selubung CPE, 25kV
Aplikasi
Kabel ini dirancang untuk sambungan antar unit sistem distribusi tambang, cocok dipasang di duct, conduit, atau di udara terbuka, serta untuk penanaman langsung di lokasi basah maupun kering.
Standar
ICEA S-75-381 / NEMA WC 58
ASTM B-8
CAN/CSA C22.2 No. 96
Konstruksi
Konduktor: Konduktor tembaga polos terstruktur (stranded) yang dianil.
Perisai Konduktor: Lapisan penghantar (conducting layer).
Isolasi: Ethylene Propylene Rubber (EPR).
Perisai Isolasi: Lapisan penghantar + pita tembaga.
Konduktor Pemeriksa Ground: Konduktor tembaga dengan isolasi polypropylene kuning.
Konduktor Grounding: Konduktor tembaga timah (tinned copper).
Selubung: Chlorinated Polyethylene (CPE), warna hitam.
Pilihan
Bahan selubung lain seperti CSP, PCP, NBR, PVC, atau TPU tersedia berdasarkan permintaan.
Sifat Mekanis dan Termal
Radius Lentur Minimum: 12×OD
Temperatur Operasi Konduktor Maksimum: +90℃

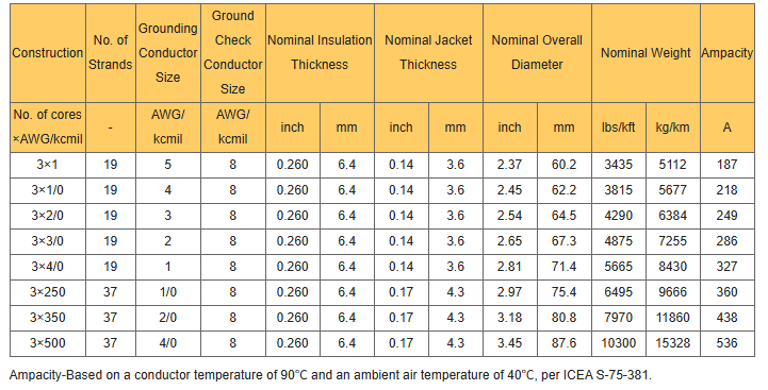

Dimensi dan Berat
Dalam industri pertambangan, keandalan sistem distribusi listrik sangat krusial. Salah satu komponen penting adalah Kabel Tambang Tiga Konduktor Type MP-GC 25kV dengan Selubung CPE, yang dirancang untuk tahan terhadap kondisi basah maupun kering, sekaligus memberikan performa listrik yang stabil.
Bahan Apa yang Digunakan dalam Kabel Tambang Type MP-GC?
Pemilihan material menentukan daya tahan dan keamanan kabel:
Bagian Kabel | Material | Fungsi |
|---|---|---|
Konduktor | Tembaga lunak bertali | Menghantarkan listrik secara efisien dan fleksibel |
Isolasi | Ethylene Propylene Rubber (EPR) | Tahan panas, isolasi listrik, dan fleksibilitas |
Selubung | Chlorinated Polyethylene (CPE) | Proteksi mekanik, tahan air, UV, dan bahan kimia |
Ground Check | Tembaga + Polipropilena kuning | Monitoring grounding dan keamanan sistem |
Grounding | Tembaga timah | Proteksi sistem terhadap gangguan listrik |
Penggunaan EPR dan CPE menjadikan kabel ini cocok untuk kondisi tambang yang ekstrem, termasuk area dengan kelembaban tinggi dan suhu fluktuatif.
Dimana dan Bagaimana Kabel Type MP-GC Digunakan?
Kabel Type MP-GC dirancang untuk berbagai aplikasi di tambang, antara lain:
Distribusi daya antar unit sistem pertambangan
Pemasangan di duct, conduit, open air
Pemasangan langsung di tanah basah atau kering
Koneksi feeder untuk peralatan berat dan sistem kontrol tambang
Studi Kasus Indonesia:
Di Tambang Batu Bara Kalimantan Selatan, kabel Type MP-GC digunakan untuk menghubungkan trafo utama dengan panel distribusi di area pit dan conveyor. Kabel terbukti tahan terhadap air hujan, tanah lembab, dan aktivitas mekanik berat, sehingga mengurangi downtime akibat kerusakan kabel.
Bagaimana Cara Memilih Ukuran Kabel Type MP-GC yang Tepat?
Pemilihan ukuran harus mempertimbangkan:
Beban Listrik (Ampacity) – Pastikan kabel mampu menyalurkan arus tanpa overheating.
Jarak Instalasi – Kabel lebih panjang membutuhkan konduktor lebih besar untuk mengurangi drop tegangan.
Lingkungan Pemasangan – Jika dipasang di area basah atau terkena gesekan mekanik, pertimbangkan selubung lebih tebal atau material alternatif (NBR, TPU).
Bagaimana Cara Menginstal Kabel Type MP-GC dengan Aman?
Tips Instalasi:
Pastikan radius lentur kabel minimal 12×OD untuk menghindari kerusakan internal.
Gunakan duct atau conduit jika memungkinkan untuk perlindungan tambahan.
Saat melakukan penguburan langsung, pastikan tanah rata dan bebas dari batu tajam.
Periksa grounding conductor dan ground check conductor untuk memastikan sistem proteksi berfungsi.
Hindari penarikan kabel dengan gaya tarik berlebih; gunakan winch atau pulley untuk kabel besar (>3/0 AWG).
FAQ – Pertanyaan Umum tentang Kabel Type MP-GC
1. Apa keunggulan Type MP-GC dibanding kabel pertambangan lain?
Struktur tiga konduktor dengan isolasi EPR dan selubung CPE menjamin tahan air, fleksibel, dan tahan suhu hingga 90°C.
Grounding dan ground check conductor meningkatkan keamanan sistem distribusi.
2. Apakah kabel ini bisa digunakan di tambang basah dan kering?
Ya, kabel Type MP-GC dirancang untuk kondisi basah maupun kering, termasuk penguburan langsung di tanah lembab.
3. Dapatkah kabel ini diganti dengan selubung lain?
Tersedia opsi seperti CSP, PCP, NBR, PVC, atau TPU sesuai kebutuhan proyek.
4. Bagaimana cara menentukan ampacity yang sesuai?
Gunakan tabel ukuran kabel di atas dan sesuaikan dengan beban listrik dan panjang kabel. Jika ragu, konsultasikan dengan engineer listrik tambang.
5. Apakah kabel ini tahan terhadap benturan dan gesekan?
Ya, selubung CPE dan konstruksi kabel yang kuat memberikan perlindungan mekanik terhadap tekanan, gesekan, dan tarikan moderat.
Perbandingan Type MP-GC dengan Kabel Pertambangan Lain
Parameter | Type MP-GC 25kV | Kabel Tambang Konvensional 25kV | Keterangan |
|---|---|---|---|
Konduktor | Tembaga bertali | Tembaga solid | Lebih fleksibel, mudah ditarik |
Isolasi | EPR | XLPE | Lebih tahan panas & basah |
Selubung | CPE | PVC | Lebih tahan UV & mekanik |
Ground Check | Ada | Tidak | Keamanan sistem lebih tinggi |
Radius Lentur | 12×OD | 15×OD | Lebih fleksibel untuk ruang sempit |
Rekomendasi untuk Pembelian dan Penggunaan
Tentukan ukuran berdasarkan ampacity dan jarak pemasangan.
Pilih selubung sesuai kondisi lingkungan (CPE default, NBR/TPU jika terkena bahan kimia atau gesekan berat).
Pastikan instalasi mengikuti radius lentur dan prosedur penguburan aman.
Lakukan pengecekan rutin ground check conductor dan sistem grounding.
Jika Anda mencari kabel tambang yang tahan air, fleksibel, dan aman, Type MP-GC 25kV dengan selubung CPE adalah solusi ideal untuk sistem distribusi daya tambang di Indonesia. Hubungi distributor resmi untuk konsultasi ukuran dan opsi selubung tambahan.
