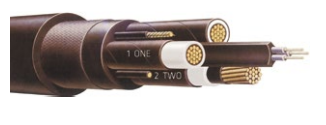

Kabel Tambang Super Fleksibel Type 245SF 1,1–3,3 kV AS/NZS 1802 untuk Longwall Shearer & Cable Chain (Trailing Cable)
Type 245SF 1.1–3.3 kV
Deskripsi Kabel
Kabel super-fleksibel untuk penggunaan umum sesuai standar AS/NZS 1802.
Aplikasi
Kabel ini dirancang untuk bekerja pada radius pembengkokan yang sangat kecil, seperti yang terjadi pada rantai kabel (cable chain) yang digunakan pada longwall shearer di tambang bawah tanah, serta dilengkapi konduktor pilot tambahan untuk sistem pemantauan mesin modern.
Digunakan untuk aplikasi umum, khususnya sebagai kabel trailing pada rantai kabel di peralatan Longwall Shearer, serta pada lingkungan kerja yang menuntut tingkat fleksibilitas maksimum.
Persetujuan / Standar
AS/NZS 1802
Perilaku terhadap Api
Tahan rambatan api (Fire Retardant)
Rentang Suhu Operasi
Suhu operasi maksimum: +90°C
Suhu operasi minimum: -25°C
Fleksibilitas
Sangat fleksibel (Very Flexible)
Ketahanan terhadap
Paparan bahan kimia: Sangat baik / sering
Benturan mekanis: Berat (Heavy Duty)
Paparan air: Terendam / tertutup sementara
Radiasi matahari & cuaca: Cocok untuk paparan langsung
Desain Kabel
Inti daya (power cores) dengan screen semikonduktif, dilengkapi tiga inti pembumian (earth cores) dan tiga konduktor pilot yang dapat diperpanjang.
Konduktor:
Logam: Tembaga berlapis timah (tinned copper)
Konfigurasi: Tiga inti daya + tiga inti bumi + tiga pilot di pusat kabel
Pita pemisah konduktor:
1.1/1.1 kV – Polyester (bila diperlukan)
3.3 kV ke atas – Screen semikonduktif
Isolasi:
EPR (R-EP-90) dengan nomor inti tercetak permanen pada interval < 300 mm
Dilengkapi lapisan isolasi hitam semikonduktif untuk identifikasi fasa
Screen:
Elastomer semikonduktif
Pilot:
Tiga konduktor pilot, terletak di pusat kabel
Tahanan DC maksimum: 3 Ω/100 m untuk semua ukuran
Pembumian (Earth):
Tiga konduktor bumi fleksibel berlapis elastomer semikonduktif, ditempatkan di celah antar inti
Selubung luar (Sheath):
Penguat anyaman terbuka (open weave reinforcement)
Dilapisi HD-85-PCP tugas berat
Kondisi Instalasi
Di udara bebas
Dalam saluran (duct)
Peralatan bergerak
Mesin industri / pertambangan
Physical & electrical characteristics
Kabel tambang bukan sekadar media penghantar listrik. Di lingkungan tambang bawah tanah yang ekstrem—terutama pada longwall mining system—kabel harus mampu menahan tekukan ekstrem, tarikan berulang, benturan mekanis, kelembapan, dan bahan kimia secara bersamaan.
Salah satu tipe kabel yang dirancang khusus untuk tantangan ini adalah Kabel Tambang Super Fleksibel Type 245SF 1,1–3,3 kV sesuai AS/NZS 1802.
Apa itu Kabel Tambang Type 245SF dan Mengapa Dirancang Super Fleksibel?
Type 245SF adalah kabel tambang trailing super fleksibel yang dirancang untuk aplikasi longwall shearer, cable chain, dan peralatan tambang bergerak yang membutuhkan radius tekuk sangat kecil.
Kabel ini dikembangkan khusus untuk:
Cable chain pada longwall shearer
Trailing cable pada mesin tambang bawah tanah
Lingkungan dengan gerakan kontinu, tekukan berulang, dan beban mekanis tinggi
Huruf “SF” (Super Flexible) menunjukkan bahwa kabel ini memiliki tingkat fleksibilitas jauh lebih tinggi dibanding kabel feeder atau trailing standar.
Di Aplikasi Tambang Apa Kabel 245SF Paling Cocok Digunakan?
Kabel Type 245SF sangat ideal untuk:
Longwall Shearer di tambang batubara bawah tanah
Cable chain system dengan ruang terbatas
Peralatan tambang bergerak (mobile mining equipment)
Mesin tambang modern dengan sistem monitoring berbasis pilot conductor
Kabel ini mampu bekerja stabil pada tegangan 1,1 kV hingga 3,3 kV, menjadikannya fleksibel untuk berbagai konfigurasi daya tambang.
Apa Perbedaan Type 245SF 1,1 kV dan 3,3 kV? (Perbandingan Model)
Parameter | Type 245.1 SF (1,1 kV) | Type 245.3 SF (3,3 kV) |
|---|---|---|
Tegangan nominal | 1,1/1,1 kV | 3,3/3,3 kV |
Ketebalan isolasi | Lebih tipis | Lebih tebal |
Screen tambahan | Opsional | Wajib |
Aplikasi umum | Mesin tambang standar | Longwall shearer daya lebih tinggi |
Kapasitansi ke tanah | Lebih tinggi | Lebih rendah |
Pemilihan tergantung pada tegangan sistem, panjang kabel, dan kebutuhan daya mesin.
Bagaimana Spesifikasi Teknis dan Parameter Listriknya?
Beberapa parameter kunci:
Luas penampang konduktor: 50 mm² hingga 150 mm²
Resistansi AC @90°C: hingga 0,166 Ω/km
Drop tegangan 3-fasa: dirancang rendah untuk efisiensi daya
Reaktansi & kapasitansi: sesuai standar AS/NZS untuk operasi stabil
Kombinasi ini memastikan kehilangan daya rendah dan performa listrik konsisten, bahkan pada operasi panjang dan bergerak.
Bagaimana Contoh Penggunaan Nyata Kabel 245SF di Indonesia? (Studi Kasus)
Tambang Batubara Bawah Tanah – Kalimantan Timur
Sebuah tambang batubara bawah tanah menggunakan Type 245SF 3,3 kV 120 mm² untuk:
Longwall shearer
Sistem cable chain dengan ruang sempit
Hasil setelah 18 bulan operasi:
Tidak ada kegagalan isolasi
Penurunan downtime akibat kerusakan kabel
Radius tekuk stabil meski pergerakan kontinu
Sistem pilot bekerja akurat untuk monitoring mesin
Tambang tersebut sebelumnya menggunakan kabel trailing standar dan mengalami retak isolasi dini akibat fleksibilitas yang tidak memadai.
Bagaimana Cara Instalasi Kabel 245SF yang Benar?
Rekomendasi instalasi penting:
Ikuti radius tekuk minimum sesuai datasheet
Gunakan cable chain yang kompatibel
Hindari tarikan berlebih saat penarikan awal
Pastikan koneksi grounding dan pilot sesuai standar
Lakukan inspeksi visual berkala pada sheath
Instalasi yang benar akan memperpanjang umur kabel secara signifikan.
FAQ – Pertanyaan yang Paling Sering Diajukan
Apakah Kabel 245SF Bisa Digunakan Selain Longwall Shearer?
Ya. Kabel ini juga cocok untuk mesin tambang bergerak, conveyor, dan peralatan dengan cable chain.
Apa Bedanya Type 245SF dengan Kabel Trailing Standar?
Type 245SF memiliki:
Fleksibilitas lebih tinggi
Radius tekuk lebih kecil
Sistem pilot tambahan
Umur pakai lebih panjang pada aplikasi bergerak
Apakah Kabel Ini Sesuai Standar Internasional?
Ya, sepenuhnya sesuai AS/NZS 1802, standar utama kabel tambang Australia & regional.
Bagaimana Memilih Ukuran Penampang yang Tepat?
Pertimbangkan:
Daya mesin (kW)
Tegangan operasi
Panjang kabel
Batas drop tegangan
Mengapa Memilih Kabel Type 245SF untuk Operasi Tambang Anda?
Karena kabel ini menawarkan:
Keamanan listrik tinggi
Fleksibilitas maksimum
Ketahanan mekanis ekstrem
Kompatibilitas dengan sistem tambang modern
